半固定抵抗のポジション検出



半固定抵抗のポジション（矢印の角度）の検出

av_014_image01

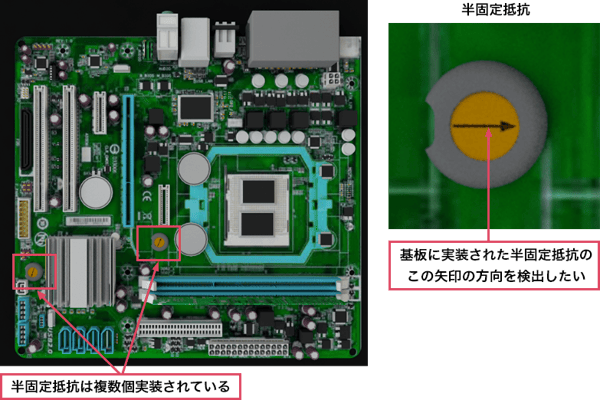

基板に実装済みの複数の半固定抵抗のポジション（矢印の角度）を検出したい。

【課題】 複数同時検査が必要

  • 半固定抵抗は、広い基板上の離れた位置に点在することがあり、
    広い視野で複数同時検査を短時間で行う必要がある。

【解決策】 画像センサで半固定抵抗の矢印の角度を検出

小型・高速・高機能　画像センサ SVシリーズ を利用して、半固定抵抗の矢印の角度（ポジション）を検出します。

sv_014_image02

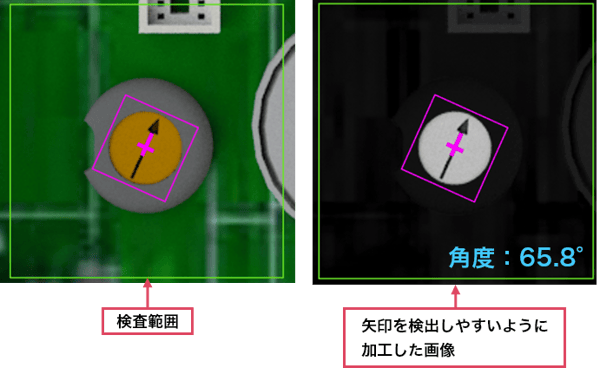

画像加工

半固定抵抗の矢印が検出しやすいように画像を加工（編集）します。

輪郭マッチング

矢印が右側にくる画像をテンプレートとして登録し、輪郭マッチング機能で矢印の方向を検出します。

※設定した検査範囲（半固定抵抗の周囲）のみを検査対象とすることで、処理を高速化することができます。

範囲を設定して合否判定も可能

sv_014_image03

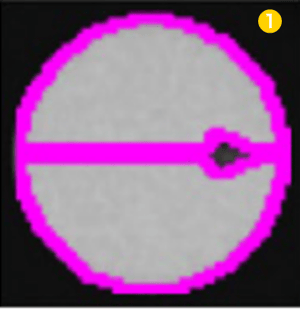

左図①が⾓度0°として登録するテンプレート画像

この位置を0°として、検出した⽮印の⾓度を算出します。
 ⾓度を検出・出⼒するだけでなく、範囲を設定して合否判定も 可能です。

採用のポイント

sv_front_cg

簡単設定　

検査数量が変わっても設定変更不要！
フロー制御機能を使⽤して、部品の数を検出してから検査を⾏うため
画⾯内に写る部品の数が変わっても、設定を変える必要がありません。

複数項目検査　

フロー制御で様々な検査が可能！端⼦の曲がりと⽋けを同じ検査設定で検査するこ
とができます。

上位通信　

Ethernet/IP通信（アダプタ）対応！上位機器とも簡単に通信が⾏えます。
