多色パッド印刷ずれ検査
パッド印刷の印刷位置ずれ検査
色ごとに印刷するパッド印刷で、印刷位置ずれ検査を行いたい。
【課題】円形部品に印刷する際に位置ずれが発生する
円形部品に印刷する場合、角度ずれが生じやすいため、角度ずれに加えて、 2色の水平・垂直方向の位置ずれと大きな文字欠けも検出したい。
-

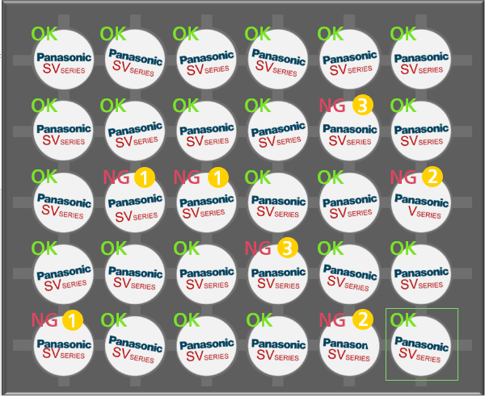

OK品
-
NG品 （角度／文字欠け／位置ずれ）
【解決策】 画像センサで色抽出機能で特定の色を抽出して検査
小型・高速・高機能 画像センサ SVシリーズ の5M高画素カメラで一括撮像します。
色相、彩度、明度（HSV）を指定する色抽出機能で特定の色を抽出して検査します。

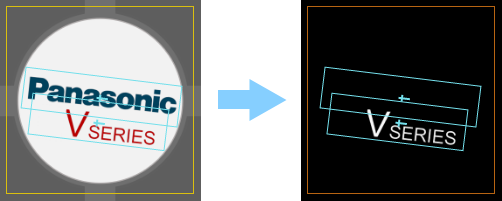

❶ 上段文字と下段文字をわけて抽出し、あらかじめ登録 したテンプレートの文字角度との 差で角度不良を検査。
NG：角度

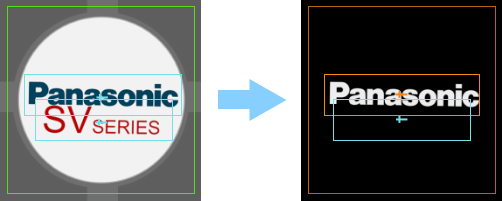

❷ 色抽出した画像の面積で、印刷のカケを検出します。
NG：文字欠け
❸ 上段文字と下段文字の相対位置ズレは、マッチングで 検出した文字の位置を検出した文字の角度で補正して、 演算します。
NG：位置ずれ
採用のポイント
安定検出
指定した色毎に分けて検査を実施するので、他の色の影響を受けずに検査ができます！
多品種対応
ワークに合わせて水平・垂直方向の移動量と移動回数を変更するだけで、他の品種に対応することができます！
機器コスト削減
500万画素※で、トレーを一括検査！（立ち上げ工数も削減） ※SV-N500 使用時
