菓子の欠品・方向判別

菓子の欠品と菓子の向き検査

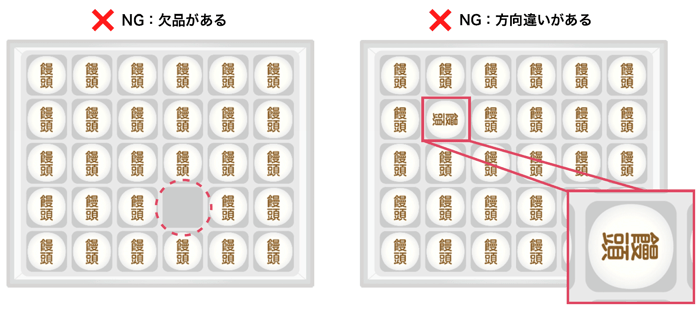

土産用菓子の包装工程の前に、菓子の欠品と菓子の向きが正しいか検査したい。

菓子の有無（欠品）だけでなく、菓子が正しい方向かどうかも検査したい。

SV003_image03

小型・高速・高機能　画像センサ SVシリーズで、トレーを一括検査し、あらかじめ登録した良品パターンの数をカウントし、良品の数から欠品の数を算出します。

菓子のない箇所や方向違いの菓子の位置（座標）も特定可能です。

sv_003_image03

❶ NG : 文字の傾き（方向）

❷ NG : 菓子の欠品

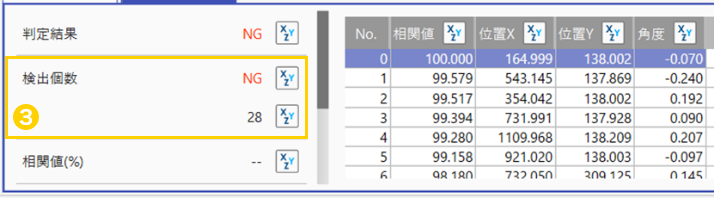

❸ NG : 正しい方向の菓子が30個検出できた場合にOKと判定するように設定しています。

この場合、28個しか検出できていないためNG判定となります。

良品の食品を登録し、その良品画像パターンに似ている部分を探すことで、良品を見つけることができます。

画面上に検査結果などの数字や文字を表示できるので、欠品数などをわかりやすく表示することが可能です。

検出物の位置（XY座標）や⾓度も出⼒することが可能です。 30度までの傾きならOKなどの設定ができます。

500万画素^※で、トレーを⼀括検査！（⽴ち上げ⼯数も削減）

※ SV-N500　使用時

良品を登録するだけで、簡単に検査！

不良箇所を特定し画⾯表⽰をしたり外部機器へ出⼒できます。

Ethernet/IP通信（アダプタ）対応！上位機器とも簡単に通信が行なえます。
