床材ボード異品種判別

床材ボードの異品種判別

床材ボードを梱包する前に正しい床材かどうかを確認したい。

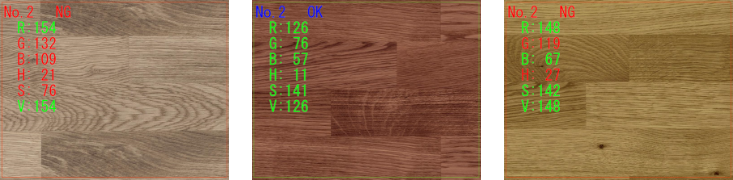

色のRGB値で判別を行っていたが、床材の模様の状態により誤判定する場合があったので、誤判定をなくしたい。

小型・高速・高機能　画像センサ SVシリーズで、色判別をRGB成分だけでなく、HSV成分を使ってOK/NG判定を実施します。

sv_006_image05-07

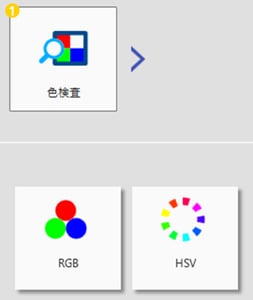

❶ 色検査(カラーウィンドウ)で「RGB」ではなく、人間の感覚に近い色の

3属性（色相、彩度、明度）に変換した「HSV」で判定します。

　　H(色相)：赤、青、黄などの色合い
　　S(彩度)：鮮やか、くすんでいるなどの色の鮮やかさ
　　V(明度)：暗い、明るいなどの色の明るさ

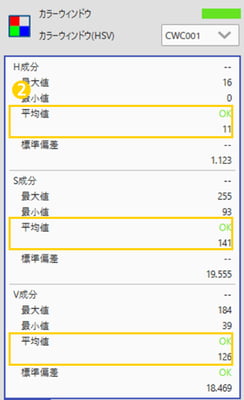

❷検査エリア内のH成分の平均値、S成分の平均値、V成分の平均値を求めます。
各々の平均値に対して、上下限値の設定を行いOK/NG判定を行います。

異品種判別を行う各成分の上下限値をPLCからデータ送信して変更することが可能です。

画像加工と特徴抽出だけで、方向の判別ができます。
画像加工で縦方向の模様を強調するエッジ抽出Xをした後に、特徴抽出で黒い縞模様の最低高さと最大幅を設定します。

化粧板の明るさや模様が変わっても、設定を変更せずに検査ができます。

EtherNet/IP通信(アダプタ)対応！HSVやRGBの計測値を簡単にアップロードできます。
