電子部品の端子の曲がりと欠け検査

トレーに入ったモールド部品の外観検査

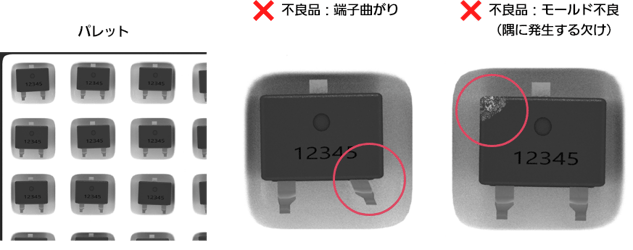

トレーに入ったモールド部品の端子の曲がりとモールド部品の四隅の欠けを検出したい。

【課題】トレーに入っている部品の数が変わる場合がある

トレーに入っている部品の数が変わる場合も、設定を変えずに検査したい。

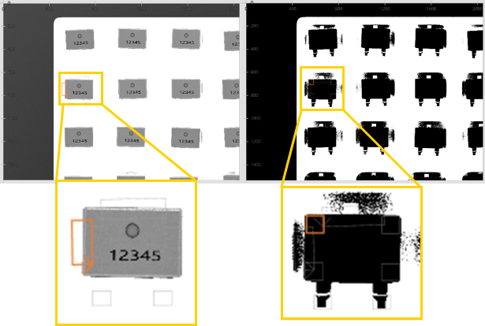

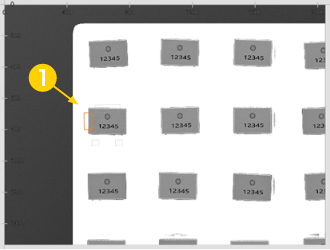

【解決策】 画像センサで撮像範囲内にある 部品 の数と位置（重心座標）を検出して検査

小型・高速・高機能　画像センサ SVシリーズ で、撮像範囲内にある 部品 の数と位置（重心座標）を検出し、重心座標をもとに、

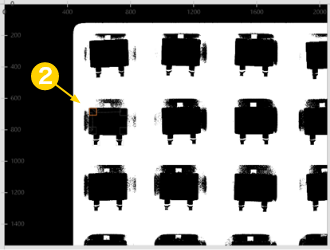

部品の四隅と端子の位置を算出し、検査を行います。

採用のポイント

簡単設定

500万画素^※で、トレーを⼀括検査！（⽴ち上げ⼯数も削減）

※SV-N500　使用時

高精度測定

多彩な検査機能で、1/1000画素単位の高精度測定や画面全体を1個の検出エリアで
囲うだけの画素単位の検査、形状検査にも対応できます。

上位通信

Ethernet/IP通信（アダプタ）対応！上位機器とも簡単に通信が⾏えます。
