金型の摩耗検査
金属プレートの加工穴の寸法検査
金属プレートに加工された穴が、規定の寸法通りに加工されているか
検査したい。

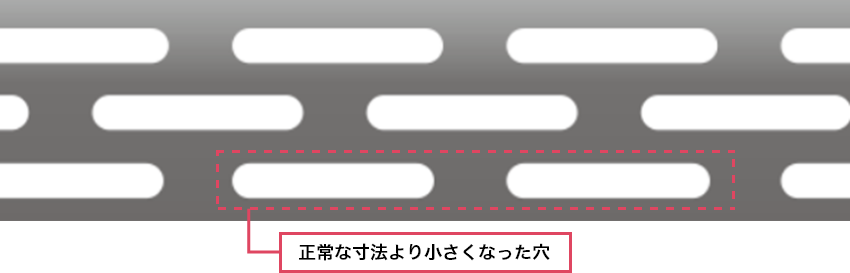

【課題】 穴加工の金型が摩耗すると穴寸法が変化する
穴加工用の金型が摩耗してしまうと、穴寸法が変化し、不良品と
なってしまう。
不良品を発生させてしまう前に、金型の摩耗状態を把握したい。
不良品を発生させてしまう前に、金型の摩耗状態を把握したい。
【解決策】 画像センサで穴を検出し寸法を測定

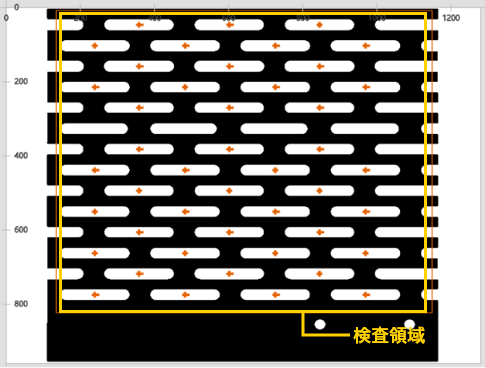

小型・高速・高機能 画像センサ SVシリーズ で、利用して、穴を検出し、寸法を測定します。

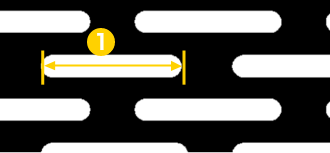

❶2値化した画像で左図の⼨法（射影幅）を測定する。

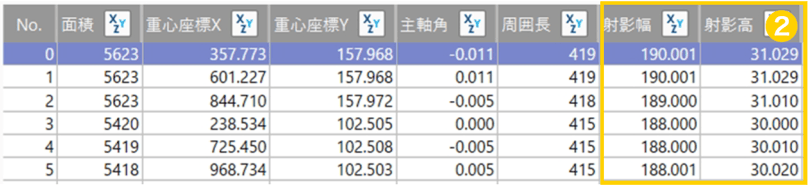

❷測定値に閾値を設定し、OK/NGを判定します。
寸法測定
OK/NG判定だけでなく測定値から、⼨法の変化の傾向も把握することができます。
2値化処理であれば簡単に画素単位の測定、濃淡処理＋演算機能を用いれば、1/1000画素単位での高精度な測定が可能です。
採用のポイント
機器コスト削減
500万画素※で、トレーを⼀括検査！（⽴ち上げ⼯数も削減）
※SV-N500M 使用時
高精度測定
多彩な検査機能で、1/1000画素単位の高精度測定や画面全体を1個の検出エリアで
囲うだけの画素単位の検査、形状検査にも対応できます。
画⾯表⽰
フロー制御機能 で、不良個所を特定し、画面表示や出力できます。
上位通信
Ethernet/IP通信（アダプタ）対応！上位機器とも簡単に通信が⾏えます。
