檢測雙色成型零件的黑點

希望檢測成型零件表面出現的黑點

希望檢測雙色成型零件表面出現的黑點

【課題】難以檢測有色標誌、文字與黑點的區別

• 若黑點接觸到有色標誌，便無法區別出標誌與黑點，因此無法檢測。
• 即使想以判定每個文字黑色面積的方式來檢測黑點，也會因為面積差異而難以判斷有無黑點。
• NG品　紅字中有黑點

• NG品　黑字上黏著黑點


【解決對策】使用影像感測器篩選出黑點後檢查

使用小型・高速・高機能　影像感測器 SV系列, 篩選顏色並調整參數，僅針對黑點進行檢查 。

SV檢查區域的設定僅是框起成型品的外形的簡單設定。

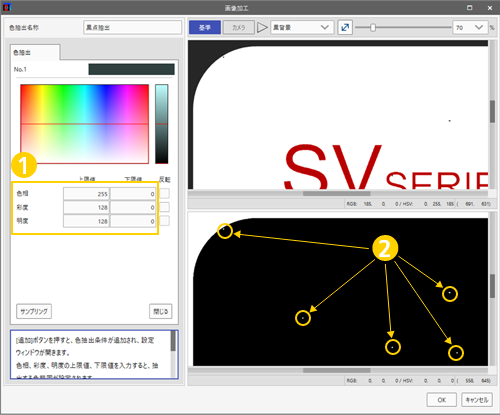

❶ 使用顏色篩選功能調整色相、彩 度、明度的參數，僅篩選出黑點部分。

❷ 由於篩選對象為黑點，因此黑點部分將呈現出白色。

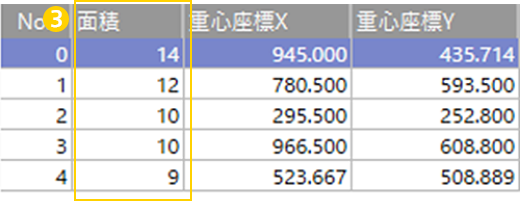

❸ 使用特徵篩選項目來檢測黑點，沒有黑點且檢測數量為0個時即判斷為OK，還能依據黑點的面積來設定閾值。

顏色篩選

可利用HSV（色相、色彩飽和度、明度）的顏色空間來檢查顏色。

可計算區域內的RGB值或HSV值的最大、最小、平均、標準差，並判定該數值的OK/NG。



採用重點

精密檢測

以往出現在與白色部分和標誌部分接觸位置的黑點難以檢測出來，現在也能精準檢測。

支援多品項　

由於抽取的是無色彩的黑點，即使標誌顏色改變也能以相同的設定進行檢查。
