檢查沖孔加工的進給量

檢測沖孔加工時的進給量

沖孔加工時，若進給量不足將造成缺陷，希望檢測缺陷狀況

【課題】不同模具的進給量有差異

不同模具的進給量有差異，希望即使在進給量不同的情況下，也能輕鬆進行調整。

若混入不良品就必須用肉眼檢查整批量。

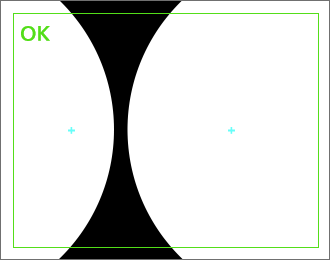

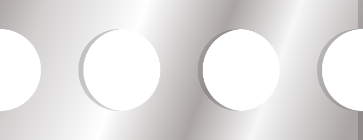

• OK品　正確的進給量

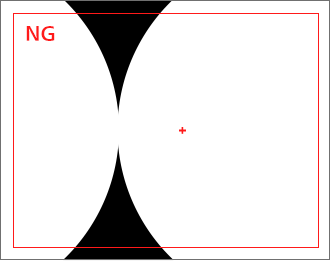

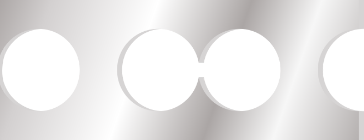

• NG品　進給量不足導致兩個沖孔連在一起


【解決對策】利用影像感測器檢查沖壓後的鋼捲

利用小型、高速、高功能　影像感測器 SV 系列 ,以穿透光拍攝沖壓後的鋼捲，再利用特徵篩選檢查沖孔的部分。

複雜的形狀也能以相同的設定檢測出沖孔部分是否連在一起。

❶ 使用穿透光拍攝，沖孔的部分為白色，留下的部分為黑色 。

導入重點

簡單設定

即使進給量不同，只要檢查區域內有拍出產品間的縫隙部分，就不用變更程式。

高速處理　

可支援5000spm左右的高速沖壓。

支援多品項　

複雜的形狀也能檢測沖孔部分來進行檢查。
