檢查多色墊板印刷錯位
檢查墊板印刷的印刷位置偏移
希望在依各顏色分別印刷的移印作業中，檢查印刷位置是否偏移。
【課題】在圓形零件上印刷時會發生位置偏移
在圓形零件上印刷時容易發生角度偏移。除了角度偏移的問題，也希望能檢測2個顏色的水平與垂直方向位置的偏移及嚴重缺字問題。

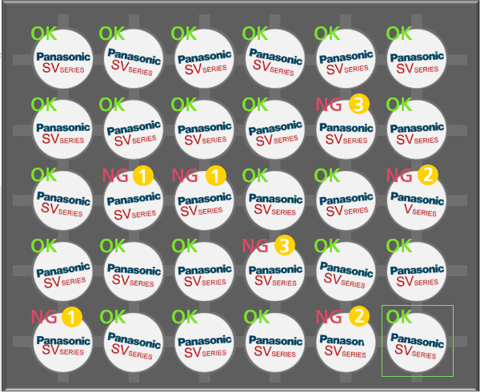

- OK品
-
NG品 （角度／缺字／位置偏移）
【解決對策】 利用影像 感測器的顏色篩檢功能篩選特定的顏色進行檢查
利用小型、高速、高功能 影像感測器 SV 系列 的5M高畫素攝影機整合拍攝影像。
利用可指定色相、色彩飽和度、明度（HSV）的顏色篩選功能，篩選特定的顏色進行檢查。

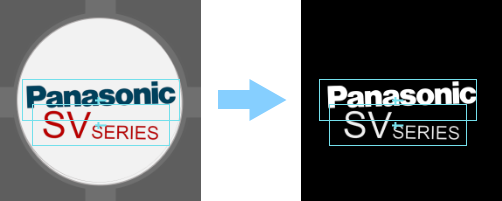

❶ 分別篩檢上段文字與下段文字，再利用事先登錄的範本文字角度比對差異，以檢查角度不良的問題 。
NG：角度

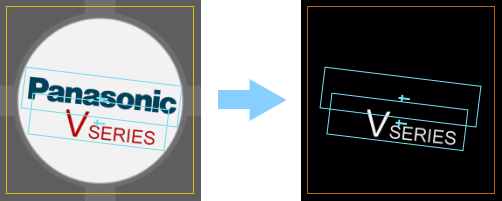

❷ 利用已篩選出顏色的影像面積，檢測印刷是否缺字。
NG：缺字

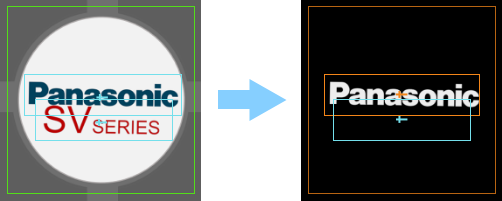

❸ 透過配對方式檢測出的文字角度，修正檢測出的文字位置，再進行運算，找出上段文字與下段文字的相對位置偏移問題 。
NG：位置偏移
導入重點
穩定檢測
分別檢查各個指定顏色，因此檢查時不受其他顏色的影響！
支援多品項
只要配合工件變更水平與垂直方向的移動量與移動次數，就能支援其他品項！
降低機器成本
以500萬畫素 ※ 整合檢查托盤！（也可減少啟動工時） ※使用 SV-N500
