檢查金屬沖壓零件的試作

確認模具試作時會發生缺失的位置

想在新的金屬沖壓模具試作討論時，確認出現裂痕、裂開的位置。

【課題】 目視檢查耗時

• 雖以目視方式檢查試作的實物，但連續進行沖壓時連OK品也會一併檢查，相當耗時。
• 網路攝影機拍攝影片沒有將狹小檢測區域放大的鏡頭，所以難以檢查。

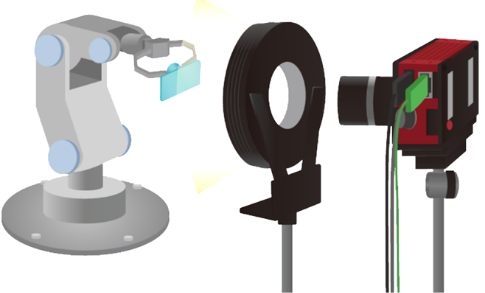

【解決對策】 利用影像感測器連續拍攝對象物，再用電腦確認影像

選擇適合檢查目標位置的大型影像拍攝鏡頭。

使用小型・高速・高機能　影像感測器 SV系列，根據壓力完成觸發器（Press Complete Trigger）連續拍攝影像，並將拍攝的影像輸出至PC或FTP伺服器、

然後在PC上確認影像。

SV 系列具備豐富的檢查功能，實際生產時可作為檢查設備導入 。

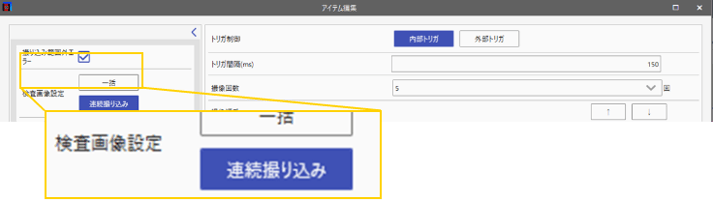

事先拍攝指定數量的影像，然後利用後續一次性檢查的功能（連續拍攝功能）來進行檢查。

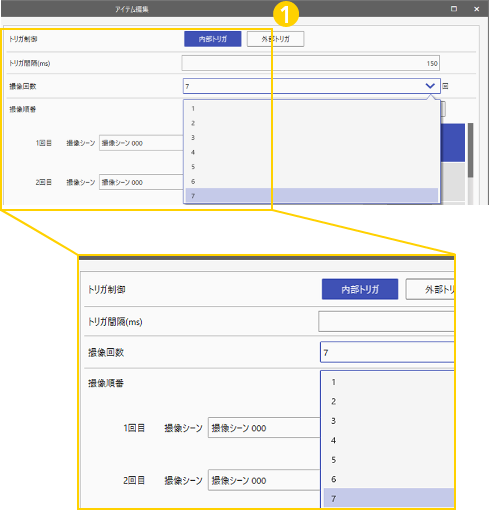

❶在觸發輸入後，設定每隔多少毫秒進行幾次拍攝。

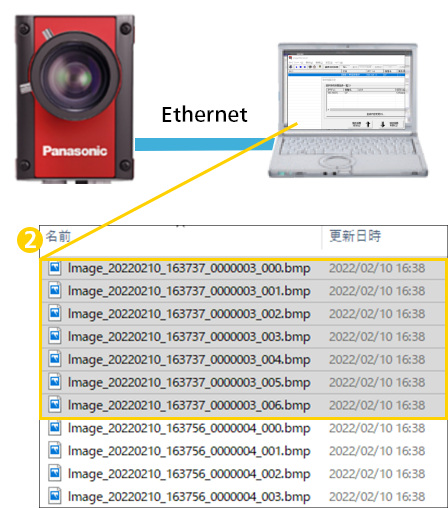

❷ SV 將使用接收輸出影像的軟體Image Reciver來接收拍攝影像，並在電腦上確認拍攝的影像。
影像將自動儲存至指定的資料夾。

採用重點

簡單設定

不需要專業知識！只要從本公司官網下載Image Reciver，就能輕鬆地將拍攝後的影像儲存進電腦。

刪減工時

只需要確認必要的靜態影像，因此相較於影片，可以大幅減少確認作業的工時。
