檢測半固定電阻的方位



檢測半固定電阻的方位（箭頭的角度）

想對已安裝在電路板上的多個半固定電阻檢測方位（箭頭的角度）。



【課題】  必須同時檢查多個電阻

  • 半固定電阻可能分散於大片電路板上的不同位置，必須在短時間內以寬廣的視野同時檢查多個電阻。

【解決對策】 利用影像感測器檢測半固定電阻的箭頭角度

利用小型、高速、高機能　影像感測器 SV 系列 檢測半固定電阻的箭頭角度（方位）。

半固定抵抗のポジション検出-2

影像加工

對影像進行加工（編輯），以便檢測半固定電阻的箭頭。

輪廓配對

將箭頭朝右側的影像登錄為範本，再利用輪廓配對功能檢測箭頭的方向。

※檢查對象僅限已設定的檢查範圍（半固定電阻的周圍），可提升處理速度。

還能設定範圍後判定合格與否

sv_014_image03

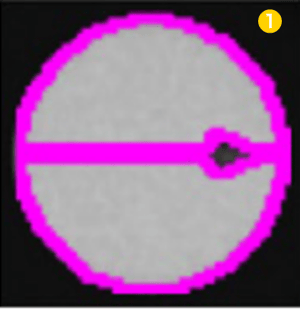

左圖①為登錄為⾓度0°的範本影像

將此位置當成0°，計算檢測出的箭頭⾓度。

不僅檢測、輸出角度，也能設定範圍後判定合格與否。

導入重點

sv_front_cg

設定簡單　

即使檢查數量改變也不用變更設定！

使⽤流量控制功能，先檢測零件的數量再進行檢查，因此即使畫面中顯示的零件數量改變，也不需要變更設定。

多項目檢查

可利用流量控制進行各種檢查！也能以相同的檢查設定檢查端⼦是否彎曲及有無缺口。

上位通訊

支援Ethernet/IP通訊（轉接器）！可輕鬆與上位機器通訊。
