檢查金屬零件是否短缺

檢查放在托盤中的金屬零件數量

想在出貨前的製程，檢查放在托盤中的金屬零件數量是否正確。

【課題】 運送速度快，也會混入不同品項

• 由於運送速度快，想盡可能一次檢查更多的零件
• 不僅可能短缺，也可能混⼊不同品項

【解決對策】 利用影像感測器統一檢查托盤 ， 並計算良品數量

利用小型、高速、高機能　影像感測器 SV 系列 統一檢查托盤，再從良品的數量計算出不良品（短缺數／不同品項數）的數量。

還能找出沒有零件的位置／不同品項的位置（座標）。

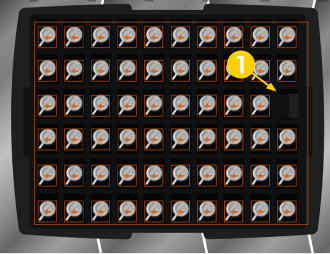

❶ 托盤裝有60個零件，若未能檢測出60個事先登錄的良品樣式，即判定為NG。

特徵取出

透過重心檢測來計算數量（特徵取出功能），也能支援超高速處理。

※此功能可透過大小差異來檢測是否混入不同品項，但無法判斷形狀的差異。

採用重點

降低機器成本

以500萬畫素 ^※ 統一檢查托盤！（也可減少啟動工時）

※使用SV-N500時

簡單設定

只要登錄良品，就能簡單檢查！

畫面顯示

可找出不良位置並顯示於畫面，或輸出至外部機器！

上位通訊

支援Ethernet/IP通訊（轉接器）！可輕鬆與上位機器通訊。

可找出不良位置並顯示於畫面，或輸出至外部機器！
