判別點心是否短缺及放置方向
檢查點心是否短缺與點心的放置方向
想在伴手禮點心的包裝製程之前，檢查點心是否短缺與點心的放置方向是否正確。
【課題】 不僅短缺，也會混入方向錯誤的點心
不只是檢查點心的有或無（短缺），也想檢查的方向是否正確。
【解決對策】 利用影像感測器統一檢查托盤 ， 並統計已登錄的良品樣式數量
利用小型、高速、高功能 影像感測器 SV 系列 統一檢查托盤，並計算事先登錄的良品樣本數量，再從良品的數量算出短缺的數量。
也能找出沒有點心的位置和方向錯誤的點心位置（座標）。

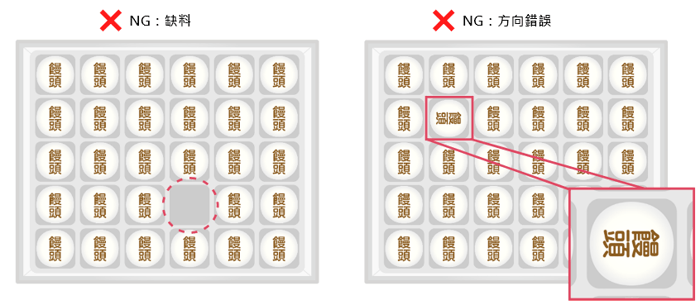

❶
NG
：文字傾斜（方向）
❷ NG ：點心短缺

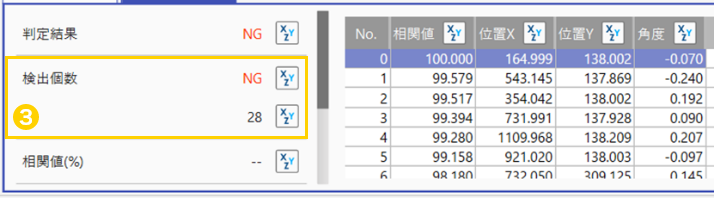

❸ NG ：已設定為當方向正確的點心檢測出30個時即判定OK。
下圖僅檢測出28個，故判定NG。
樣式匹配
登錄良品的食品，再搜尋與該良品影像樣式相似的部分，即可找出良品。
文字描繪
畫面上能顯示檢查結果等的數字或文字，可清楚顯示短缺數量等資訊。
數值輸出
也能輸出檢測物的位置（XY座標）和⾓度。可設定傾斜角度若不超過30度則判定OK等的條件。
採用重點
降低機器成本
以500萬畫素 ※ 統一檢查托盤！（也可減少啟動工時）
※ 使用SV-N500時
簡單檢查
只要登錄良品，就能簡單檢查！
畫面顯示
可找出不良位置並顯示於畫面，或輸出至外部機器。
上位通訊
支援Ethernet/IP通訊（轉接器）！可輕鬆與上位機器通訊。
