檢測成型零件的黑點

檢測成型零件表現出現的黑點

欲檢測成型零件表面出現的黑點，防止有黑點的不良品流出。

【課題】 難以檢測成型品末端出現的黑點

在有些情況下，成型品末端出現的黑點無法與外圍部分區隔，因此無法檢測。

【解決對策】 利用影像感測器 將消除黑點後的影像當成檢查區域使用，檢測包含末端的黑點

小型・高速・高機能　 影像感測器 SV系列 ， 使用影像加工製作消除黑點後的影像 。

將消除黑點後的影響當成檢查區域使用，檢測包含末端的黑點。

由於是從成型零件的外形來設定檢查區域，即使對象物傾斜也能檢查。

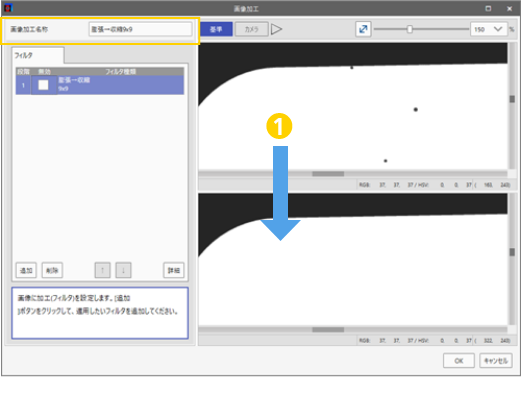

❶ 使用影像加工的過濾器，製作消除黑點後的 影像。

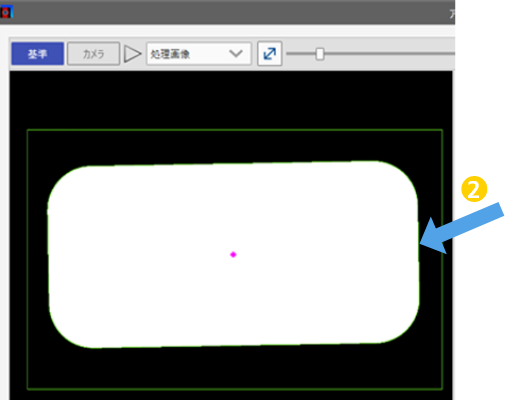

❷ 檢測無黑點影像的白色部分。使用自動設定區域這項功能，將此白色部分設定為影像的檢查區域。

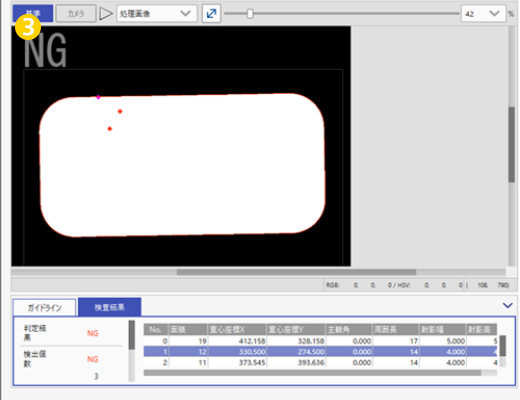

❸ 將自動設定區域中製作的區域當成檢查區，檢查有出現黑點的影像。

位於末端的黑點可與外圍部分區隔，即可檢測出黑點

自動設定區域

自動設定區域的功能是使用特徵取出項目，可自動設定使用於檢查的區域。

可自動辨識沒有黑點的白色部分，並設定為檢查區域。

採用重點

高精度檢測

可檢測出與外圍部分接觸的黑點。

支援多品項

若為長尺寸零件，即使分成2張影像拍攝，也能變更檢查區域的方式。
