判別多種類地板材料

判別多種類地板材料

想在包裝地板材料之前確認是否為正確的板材。

【課題】 有時難以利用RGB值進行判別

以往是利用顏色的RGB值進行判別，但有時會因為板材的紋路狀態而誤判，因此想排除誤判的情形。

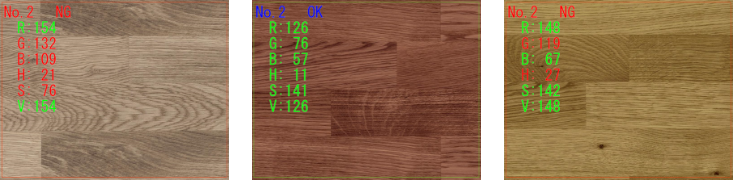

• 紋路不同OK
  　



• 顏色不同NG

  　

【解決對策】 利用影像感測器使用HSV成分來判定OK/NG

利用小型、高速、高機能　影像感測器 SV 系列 ， 不僅使用RGB成分來判別顏色，也會使用HSV成分來判定OK/NG 。

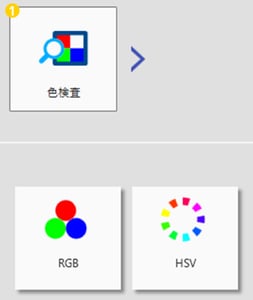

❶ 透過顏色檢查（色彩視窗），轉換成接近人類感官的顏色3屬性（色相、色彩飽和度、明度）的「HSV」進行判定，而非使用「RGB」 。

　　H(色相)：紅、藍、黃等成色
　　S(色彩飽和度)：鮮豔、黯淡等顏色的鮮豔程度
　　V(明度)：暗、亮等顏色的亮度

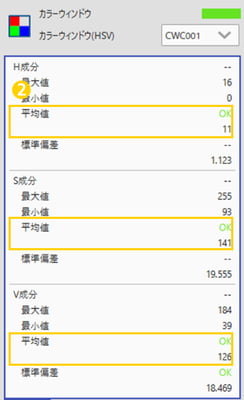

❷ 計算檢查區域內H成分的平均值、S成分的平均值、V成分的平均值。

對各平均值設定上下限值，判定OK/NG。

變更外部判定條件

可從PLC發送資料來變更判別不同品項的各成分上下限值。

導入重點

穩定檢測

只需影像加工與特徵篩檢，就能判別方向。
透過影像加工進行強調直向紋路的邊緣提取X後，在透過特徵篩檢設定黑色條紋的最低高度與最大寬度。

支援多品項

即使貼合板的亮度和紋路改變，檢查時也不必變更設定。

上位通訊

支援EtherNet/IP通訊（轉接器）！可輕鬆上傳HSV和RGB的測量值。
