檢查電子零件的方向判別/不同品項混入
判別電⼦零件的⽅向與檢查是否混⼊不同品項
想判別托盤中的電⼦零件⽅向並檢查是否混⼊不同品項。
【課題】 無法在工作時間內找出NG樣式
-
不想放慢工作時間，但⼀般的影像感測器解析度不⾜， 可⼀次檢查的數量有限
- 不知道混⼊何種品項，無法登錄全部的NG樣式。
【解決對策】 透過影像感測器的樣式匹配來計算良品
利用小型、高速、高機能 影像感測器 SV系列 檢查托盤，以計算事先登錄的良品數量進行檢查。
可從良品數量中計算出不良品的數量 。 不僅能檢測出數量，也能檢測出相關值和座標 。

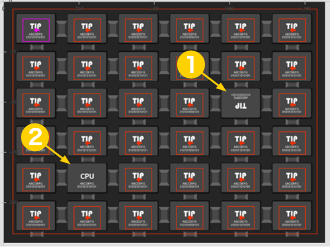

❶ NG品：⽂字反向
❷ NG品：混入不同品項

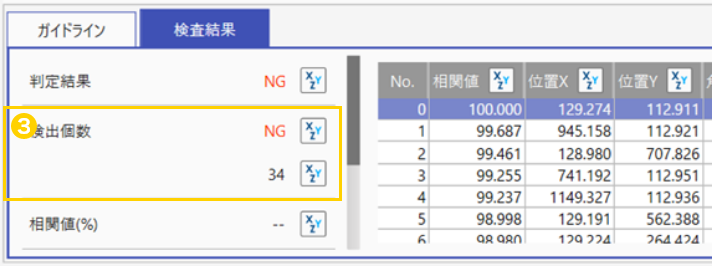

❸ NG：托盤裝有36個零件、若未能檢測出36個事先登錄的良品樣式，即判定為NG 。
樣式匹配
先登錄良品的影像樣式，找出與該影像樣式相似部分的功能。再輸出被檢測出來的位置、角度、相關值（相似程度）。
文字描繪
畫面上可顯示文字，並可顯示判定結果、數值、任意字串。
採用重點
降低機器成本
以500萬畫素 ※ 一次檢查托盤！（也可減少啟動⼯時） ※使用SV-N500時
簡單設定
只要登錄良品，就能輕鬆檢查！
畫面顯示
可利用低度控制功能，找出不良部位並顯示於畫面，或輸出至外部機器。
上位通訊
支援Ethernet/IP通訊（轉接器）！可輕鬆與上位機器通訊。
