判別貼合板的方向

判別裁切木材時的方向

希望在裁切木材時，避免弄錯進料方向。

【課題】 用肉眼確認，可能會發生遺漏

• 檢查完成品時，發現木材方向錯誤導致損耗過多。

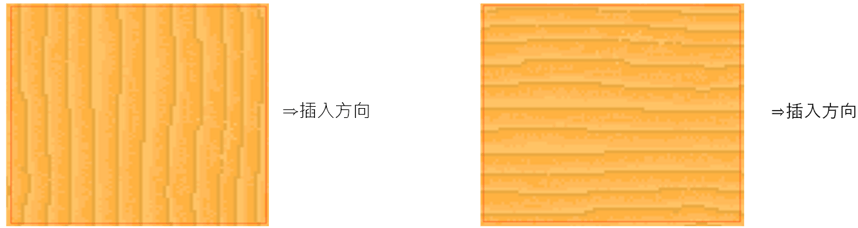

• 正確的方向與錯誤的方向。

【解決對策】 利用影像感測器進行影像加工及檢查

利用小型、高速、高機能影像感測器 SV 系列 的前置處理（影像加工）強調貼合板的紋路方向， 再利用特徵篩選檢測橫向短、縱向長的 黑色部分以判別方向。

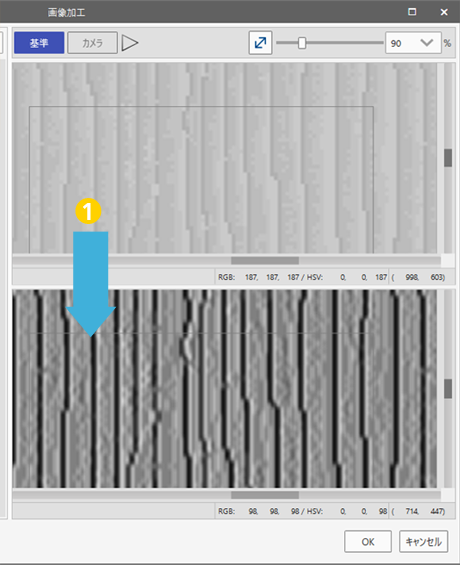

❶ 選擇邊緣篩檢X以便從過濾器一覽表強調直條紋。

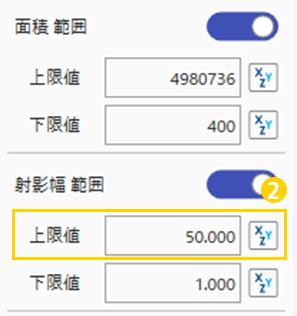

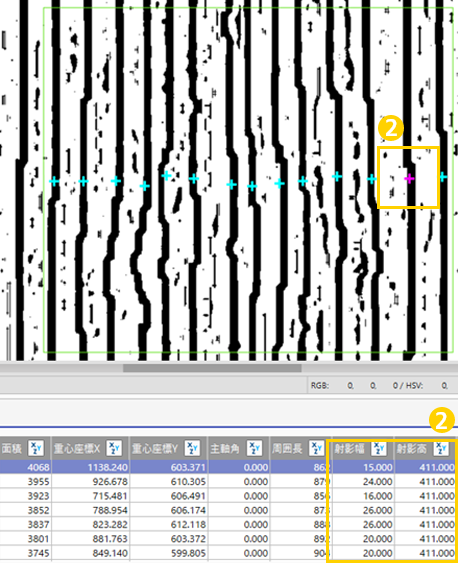

❷ 利用特徵篩檢的參數，設定投影寬度的上限值與投影高度的下限值來判斷合格與否。

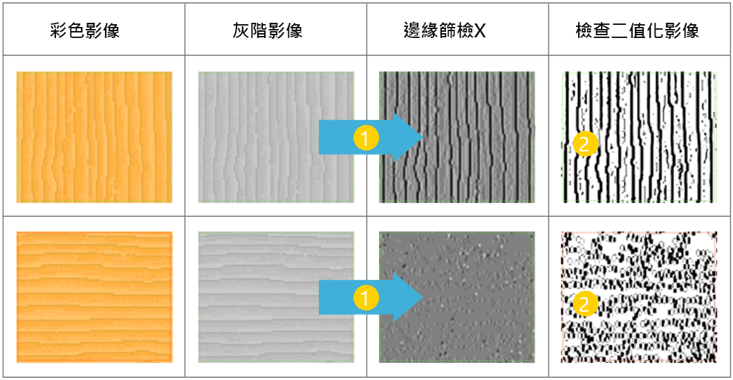

邊緣篩檢

使用影像加工的邊緣篩檢X，即使貼合板整體的亮度改變，也能檢測出橫向的亮度變化（想強調橫向的紋路時可使用邊緣篩檢Y）。

導入重點

輕鬆設定

只需影像加工與特徵篩檢，就能判別方向。

透過影像加工進行強調直向紋路的邊緣篩檢X後，再利用特徵篩檢設定黑色條紋的最低高度與最大寬度。

支援多品項

即使貼合板的亮度和紋路改變，檢查時也不必變更設定。

遠端監控

只要在瀏覽器上輸入SV的IP位址，就能在遠處的辦公室確認檢查中的影像。
