3 GHz対応 10 W通電 (3 GHz) 50/75 Ω 1c リレー
機器設計の際は、『最新の商品仕様書』にてご確認願います。
使用上の注意事項は、カタログ/データシートや、関連情報をご覧ください。
⾼周波特性
50 Ω (初期)
プリント板端子
| 周波数 | ～900 MHz | ～3 GHz |
|---|---|---|
| V.S.W.R. (Max.) | 1.2 | 1.4 |
| インサーション・ロス (dB、Max.) | 0.1 | 0.35 |
| アイソレーション (dB、Min.) | 60 | 35 |
サーフェスマウント端子
| 周波数 | ～900 MHz | ～3 GHz |
|---|---|---|
| V.S.W.R. (Max.) | 1.2 | 1.4 |
| インサーション・ロス (dB、Max.) | 0.2 | 0.4 |
| アイソレーション (dB、Min.) | 55 | 30 |
75 Ω (初期)
プリント板端子
| 周波数 | ～900 MHz | ～3 GHz |
|---|---|---|
| V.S.W.R. (Max.) | 1.15 | 1.4 |
| インサーション・ロス (dB、Max.) | 0.1 | 0.3 |
| アイソレーション (dB、Min.) | 60 | 30 |
サーフェスマウント端子
| 周波数 | ～900 MHz | ～ 3 GHz |
|---|---|---|
| V.S.W.R. (Max.) | 1.2 | 1.5 |
| インサーション・ロス (dB、Max.) | 0.2 | 0.5 |
| アイソレーション (dB、Min.) | 55 | 30 |
参考データ

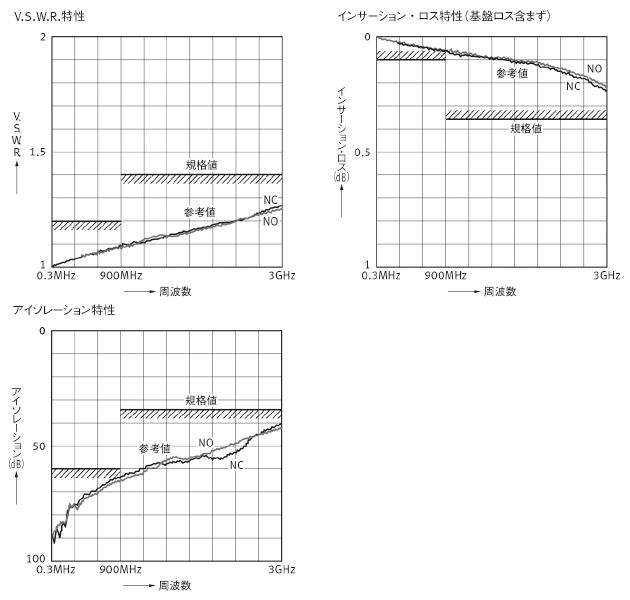

1-1. 高周波特性 (50 Ω、プリント板端子)
測定方法：「高周波特性測定方法」をご参照ください。

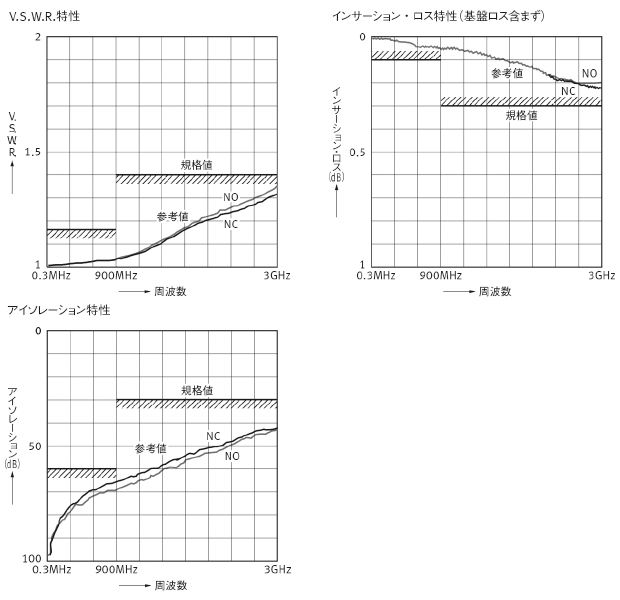

1-2. 高周波特性 (75 Ω、プリント板端子)
測定方法: 「高周波特性測定方法」をご参照ください。
1-3. 高周波特性 (50 Ω、サーフェスマウント端子)
測定方法: 「高周波特性測定方法」をご参照ください。

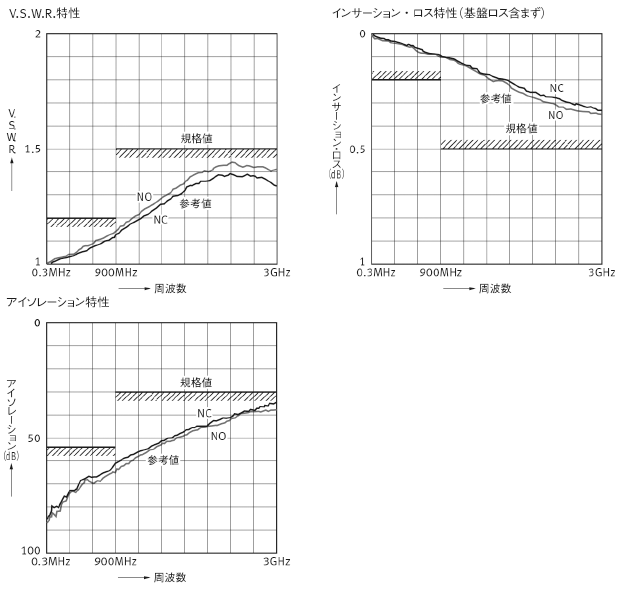

1-4. 高周波特性 (75 Ω、サーフェスマウント端子)
測定方法: 「高周波特性測定方法」をご参照ください。

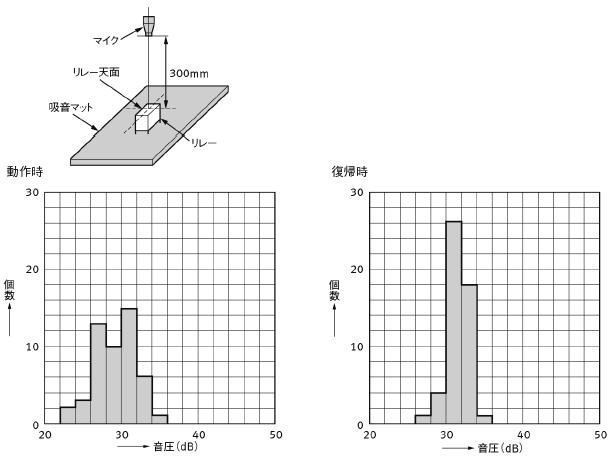

2-1.動作音分布
試料 : ARS134H (シングルスティブル型・静音タイプ)
個数 : 50個
コイル印加電圧 : コイル定格電圧印加 (ダイオードあり)
周波数特性 : A特性, 動特性: FAST
暗騒音 : 約20 dB
測定方法 : 下図参照

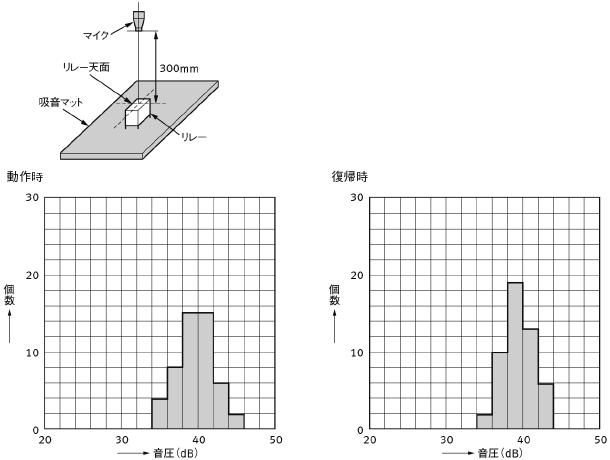

2-2. 動作音分布
試料:ARS104H (シングルスティブル型・標準タイプ)
個数:50個
コイル印加電圧 :コイル定格電圧印加 (ダイオードあり)
周波数特性:A特性, 動特性 : FAST
暗騒音 : 約20 dB
測定方法 : 下図参照

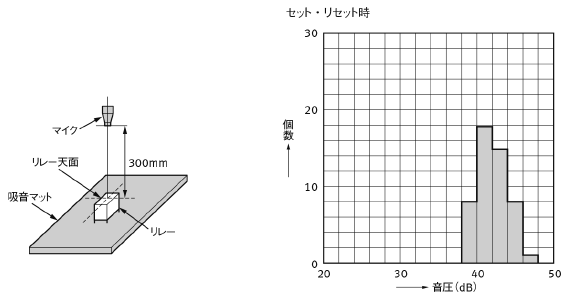

2-3. 動作音分布
試料 : ARS114H (ラッチング型)
個数 : 50個
コイル印加電圧 : コイル定格電圧印加 (ダイオードあり)
周波数特性 : A特性, 動特性: FAST
暗騒音 : 約20 dB
測定方法 : 下図参照
