RJリレー | 高周波デバイス

ダウンロード

  • ラインアップ

  • 基本情報

------------------------------ Tab1 showing ------------------------------

最大 8 GHz対応 1 W通電 (5 GHz) 50 Ω 2c リレー

    • 保護構造:プラシール

    機器設計の際は、『最新の商品仕様書』にてご確認願います。
    使用上の注意事項は、カタログ/データシートや、関連情報をご覧ください。

      • 特長

        • 優れた高周波特性 (50 Ω、～ 5 GHz)
        • サーフェスマウント端子を品揃え
        • 小型: 幅 (9 mm) x 長さ (14 mm) x 高さ (8.2 mm)

      • 用途

        • 通信機器・計測機器
        • 医療機器

      • 注

        • 微小負荷、または高頻度開閉でご使用の際には当社営業担当までお問い合わせください。

      高周波特性

      50 Ω (初期)

      周波数～5 GHz
      V.S.W.R. (Max.)1.25
      インサーション・ロス (dB、Max.)0.5※
      アイソレーション (dB、Min.)接点間35
      異極接点相互間30
      ※基板ロスを含まず

      参考データ

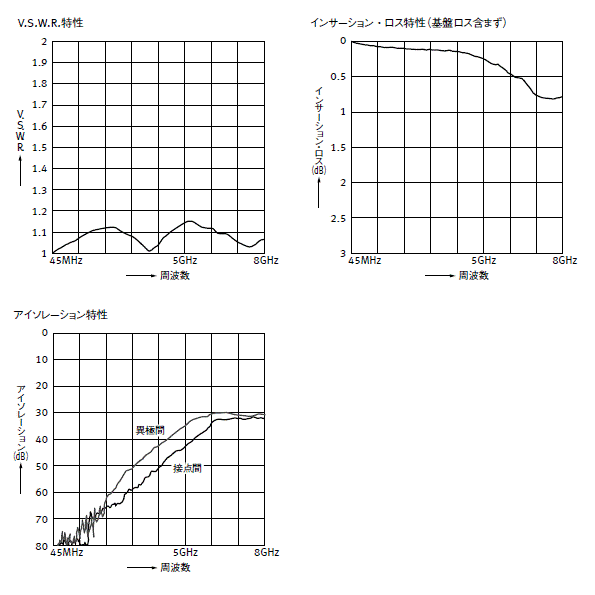

      1. 高周波特性 (50 Ω、サーフェスマウント端子)

      測定方法: カタログにて「高周波特性測定方法」をご覧ください。

      高周波特性 (50 Ω、サーフェスマウント端子)

      ------------------------------ Always showing ------------------------------

      • ラインアップ
      • 受注終了予定
      RJリレー 品番一覧
      該当する商品が見つかりませんでした。
      • 検索条件を見直していただき、再度検索をお試しください。
      • ご不明な点などありましたら、お気軽にお問合せください。

        • 注）

          品番末尾「X」および「Z」は、内・外装箱のみに表示し、リレー本体には表示いたしません。

        • 箱入数

          プリント板端子 (箱包装)　　　　　 　　   : 内箱 50 個、外箱 500 個
          サーフェスマウント端子 (箱包装)　 　　　 : 内箱 50 個、外箱 500 個
          サーフェスマウント端子 (テーピング包装Z) : 内箱 (1リール) 500 個、外箱 1,000 個
