最大 26.5 GHz対応 SPDT、トランスファ、SP6T 同軸スイッチ
機器設計の際は、『最新の商品仕様書』にてご確認願います。
使用上の注意事項は、カタログ/データシートや、関連情報をご覧ください。
高周波特性
50 Ω (初期)
SPDT、トランスファ
| 周波数 | ～1 GHz | 1～4 GHz | 4～8 GHz※1 | 8～12.4 GHz | 12.4～18 GHz | 18～26.5 GHz※2 |
|---|---|---|---|---|---|---|
| V.S.W.R. (Max.) | 1.1 | 1.15 | 1.25 | 1.35 | 1.5 | 1.7 |
| インサーション・ロス (dB、Max.) | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | |
| アイソレーション (dB、Min.) | 85 | 80 | 70 | 65 | 60 | 55 |
| ※1: | ～6 GHzの特性は、6 GHzまで上記の通り |
|---|---|
| ※2: | 18～26.5 GHzの特性は、26.5 GHzのみ |
SP6T
| 周波数 | ～1 GHz | 1～4 GHz | 4～8 GHz | 8～12.4 GHz | 12.4～18 GHz |
|---|---|---|---|---|---|
| V.S.W.R. (Max.) | 1.1 | 1.15 | 1.25 | 1.35 | 1.5 |
| インサーション・ロス (dB、Max.) | 0.2 | 0.3 | 0.4 | 1 | |
| アイソレーション (dB、Min.) | 85 | 80 | 70 | 65 | 60 |
参考データ

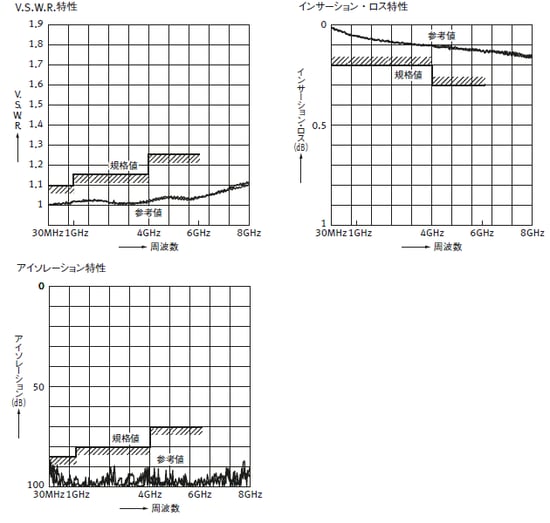

1-1. 高周波特性 (SPDT: 6 GHz)
測定方法: Agilent Technologies製ネットワークアナライザ (E8363B) にて測定

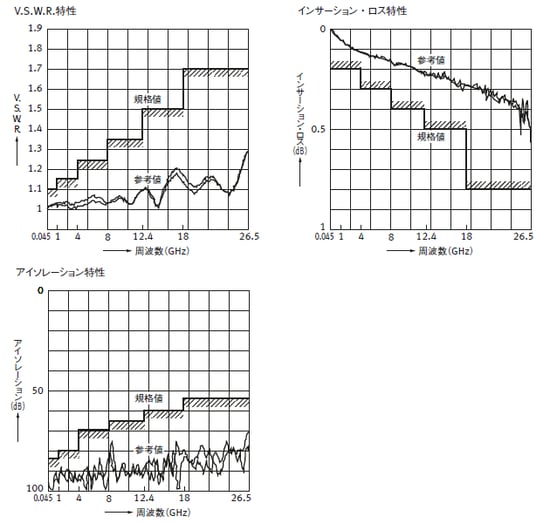

1-2. 高周波特性 (SPDT: 18、26.5 GHz)
測定方法: Agilent Technologies製ネットワークアナライザ (HP8510) にて測定

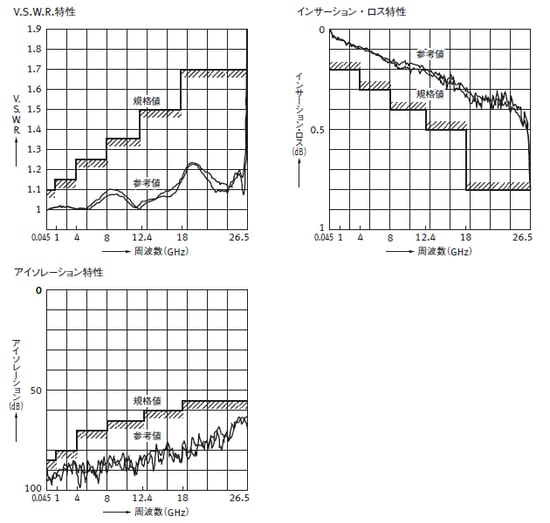

1-3.高周波特性（トランスファ）
測定方法: Agilent Technologies製ネットワークアナライザ (HP8510) にて測定
1-4. 高周波特性 (SP6T)
測定方法: Agilent Technologies製ネットワークアナライザ (HP8510) にて測定
