繊維の蛇行検知
テンションのバラツキによる繊維のたわみ検知
テンションのバラツキにより繊維がたわみ、次工程でトラブルとなるため、繊維振れ幅±2.0mm以上のたわみを検知したい。
（繊維直径： 0.2mm ）
【課題】設置スペースと防水性
- 接触式センサでは、検知できない。
- センサの設置スペースに制限がある。
- 水がかかる可能性があるため、防水性が必要。
【解決策】 透過型デジタル変位センサ を繊維を囲むように配置したわみを検出

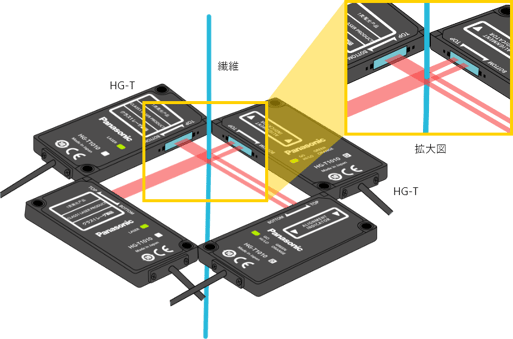

2台の透過型デジタル変位センサ HG-Tシリーズ を繊維を囲むように設置し、たわみを検出します。
HG-Tを繊維を囲うように設置することで、どの方向にたわみが発生しても検知可能です！

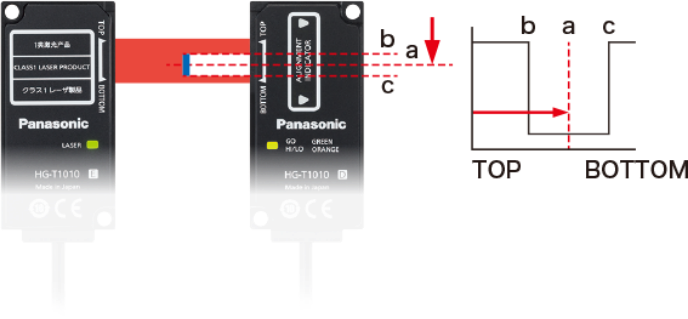

中心位置検出モード
中央位置検出モードで繊維のたわみを検出
表示イメージ
採用のポイント
高精度測定
分解能2.5μm（設置距離100mm 時）で微小物の検出が可能！
防水性
IP67対応！水がかかる環境でも使用可能です。
簡単設置
光軸調整アシスト機能！光軸調整表示灯に投光器に対する受光器のズレ方向が表示されるため、設置が容易です。
堅牢
アルミダイカストケース採用！温度による測定精度の変化・ネジ締めによる歪みが少なく、経年変化に強い！
省スペース
8mm×30mm×60mm の小型ヘッド！
8mm×20mm×60mm のスリムタイプもラインナップしています。
関連情報
-
透過型デジタル変位センサ HG-T
繰り返し精度1μmの高精度測定
- 厚さ8mmの薄型形状により、装置内などの限られたスペースに設置が可能です。
- 測定幅10mmの帯状レーザ光により、寸法測定や位置測定が可能です。
- センサヘッドの受光器に「標準タイプ」と「スリムタイプ」をラインアップ。
関連記事
-

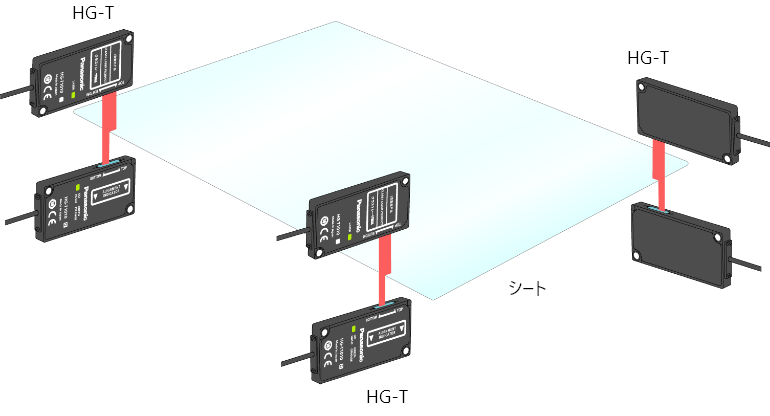

フィルムの端面検出
フィルムを積み重ねる際の端面を透過型デジタル変位センサHG-Tシリーズで検出！！
-
モータコアの内径測定（偏心検査）
モータコアの内径を透過型デジタル変位センサHG-Tシリーズで測定！！
-
発泡ウレタンシートの厚み測定
発泡ウレタンシートの厚みを透過型デジタル変位センサHG-Tシリーズで測定！！
-
麺生地の厚み測定
麵生地の厚みをマイクロレーザ測距センサHG-Cで測定！！
-

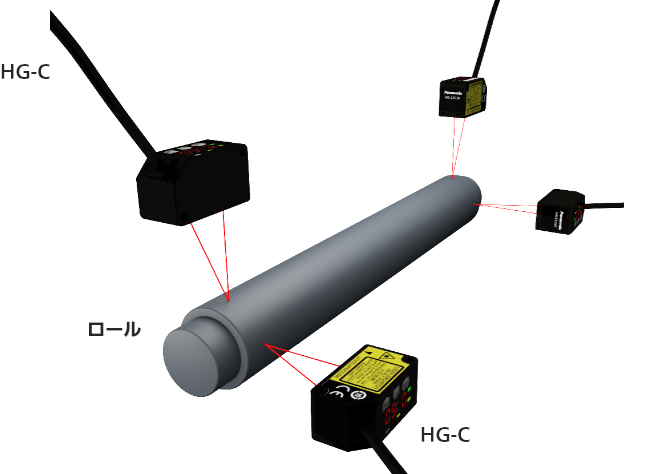

金属ロールシートの位置ずれ測定
搬送されているロール状の金属シートの位置ずれをマイクロレーザ測距センサHG-Cで測定！
-

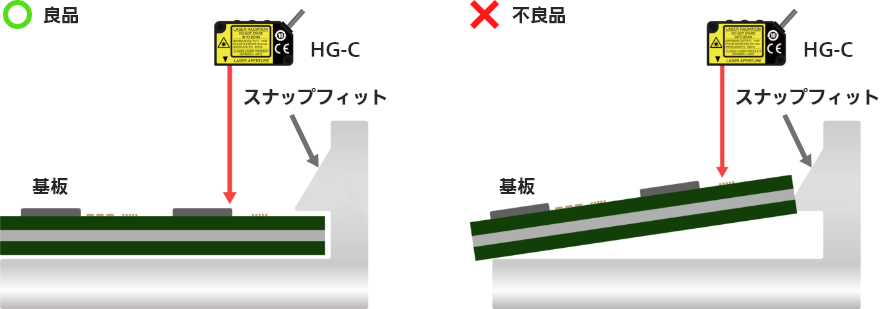

組立時の基板の高さ測定
ケースに基板を組み立てる際の基板の高さをマイクロレーザ測距センサHG-Cで測定！！
-

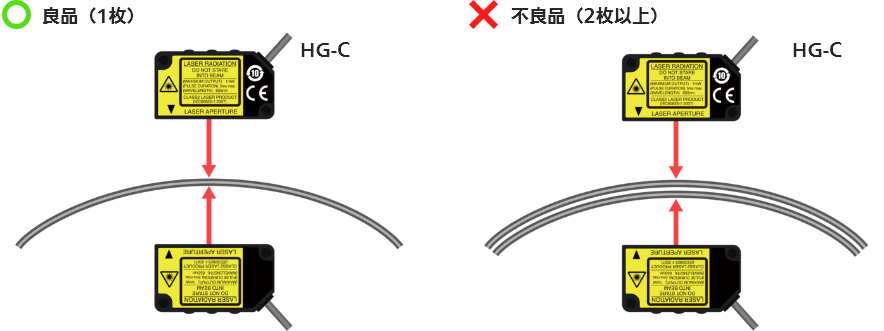

金属部品(スピーカ センターキャップ)の厚み測定
スピーカの金属部品(センターキャップ)の厚みをマイクロレーザ測距センサHG-Cで測定！！
-

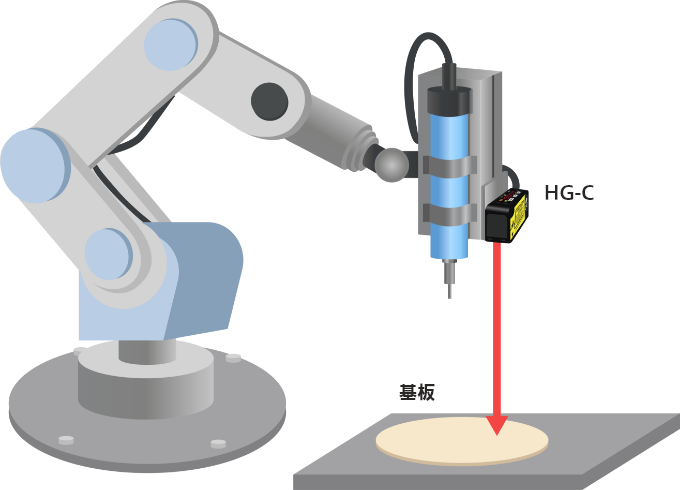

防湿剤の塗布面（基板）高さ測定
