金属部品(スピーカ センターキャップ)の厚み測定

スピーカの金属部品(センターキャップ)の重なり検出

スピーカの中央部分に厚さ約30μmのドーム形状の金属部品(センターキャップ)を採用している。 キャップが 2 枚重なった状態で組み立てられることを防ぎたい。

【課題】金属部品（センターキャップ）が薄い

金属部品 ( センターキャップ ) はとても薄いため、組み込み装置や組み込み後の外観検査では、 2 枚重なりを検知することができないため、 部品供給時に 2 枚重なりを検出したい。

【解決策】 マイクロレーザ測距センサ を検出物の上下に設置し厚みを測定

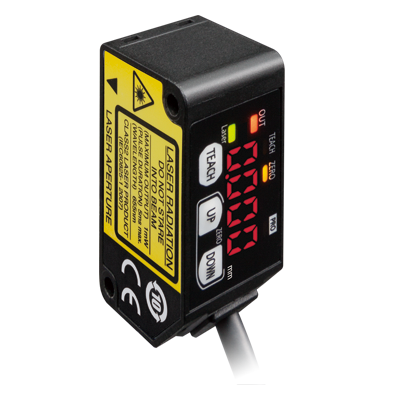

2台のマイクロレーザ測距センサ HG-Cシリーズ をドーム型のセンターキャップの上と下に2台設置し、厚みを測定する。

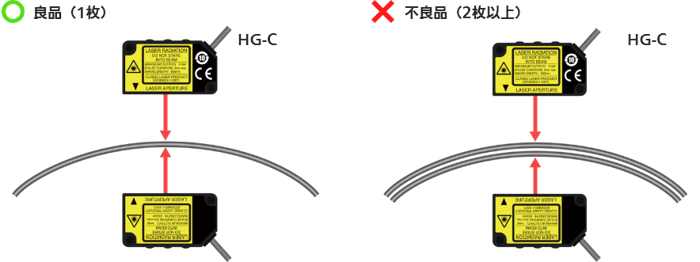

1枚の厚み(30μm)より15μm以上厚くなった場合(測定値45μm以上)に2枚重なりと判断する。

※センサ間にワークが無い場合は、投光停止等で干渉光を回避してください。

ビーム径約50μm

センターキャップがドーム型でもHG-C1030を使用すれば、ビーム径約50μｍなので重なりの検出が可能です！

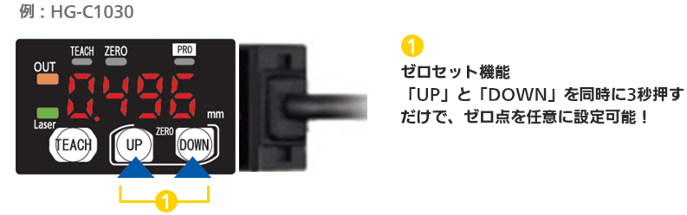

表示イメージ

採用のポイント

非接触検査　

非接触で検査可能！傷つきやすい製品の測定にも対応可能です。

高精度測定

繰り返し精度10μm(HG-C1030使用時)での高精度測定が可能です！

簡単設置

アンプ内蔵で、コンパクト！設置が容易にできます。

軽量＆堅牢

アルミダイカストボディーで、軽量＆堅牢！ケースの歪みや温度による測定精度の不安定要素を軽減します。
