(注1):設置距離の中央位置で、半分遮光におけるデジタル測定値のバラツキのP-P値です。

(注2):FDA規則のLaser Notice No.56規定に従い、IEC 60825-1 Ed.3への準拠を除き、FDA規則（FDA 21 CFR 1040.10および1040.11）に準拠します。

(注3):サイドビュウアタッチメント HG-TSV10装着時は、0～100mm（代表値）。

センサヘッド接続ケーブル

品名	形状	型式名	ケーブル長	内容	標準価格 <税別>

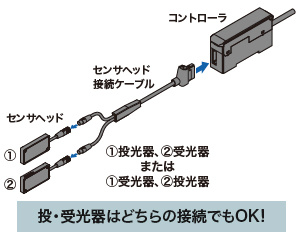

センサヘッド 接続ケーブル		CN-HT-C2	2m	センサヘッドをコントローラに接続するためのケーブルです。 センサヘッド側は、二股ケーブルになっていますが、投光器と受光器の区別はありません。	10,200円
		CN-HT-C5	5m		15,600円
		CN-HT-C10	10m		20,800円
		CN-HT-C20	20m		31,200円

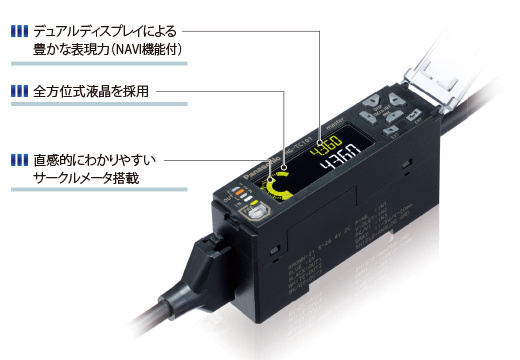

コントローラ

品名		形状	型式名	出力	コントローラ 最大連結台数	標準価格 <税別>
親機	高機能 タイプ		HG-TC101	NPNトランジスタ オープンコレクタ	親機1台に対して、 子機は最大15台まで 連結可能(注1)	37,600円
			HG-TC101-P	PNPトランジスタ オープンコレクタ		37,600円
子機	高機能 タイプ		HG-TC111	NPNトランジスタ オープンコレクタ		37,600円
			HG-TC111-P	PNPトランジスタ オープンコレクタ		37,600円
	省配線 タイプ		HG-TC113	-		35,200円

(注1):デジタル変位センサ用通信ユニット連結時は、親機1台に対して、子機は最大14台まで連結可能です。

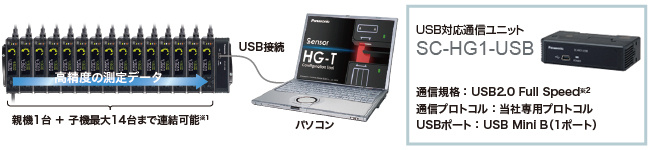

USB対応通信ユニット

種類	形状	型式名	内容	標準価格 <税別>

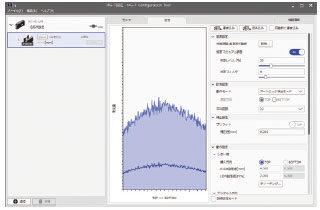

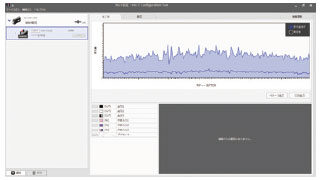

USB対応 通信ユニット (注1)		SC-HG1-USB	USB対応パソコン設定ソフトHG-T Configuration Toolと併用することで、パソコン上でHG-Tシリーズの現状値や設定内容を確認および変更することができます。 ※USB対応パソコン設定ソフトHG-T Configuration Toolは、弊社Webサイトより無償でダウンロードできます。 ・通信規格：USB2.0 Full Speed(注2) ・通信プロトコル：当社専用プロトコル ・USBポート：USB Mini B(1ポート) ・接続台数 コントローラ：1台のSC-HG1-USBにつき最大15台(親機1台、子機14台)	30,300円

(注1):USB対応通信ユニットは、当社接触式デジタル変位センサHG-Sシリーズには使用できません。

(注2):ご使用のパソコン環境に依存します。

デジタル変位センサ用通信ユニット

デジタル変位センサ用通信ユニットについては、各ユニットの商品ページでご確認ください。
>>CC-Link IE Field / CC-Link対応 通信ユニット(CC-Link IE Field / CC-Link対応)
>>デジタル変位センサ用通信ユニット SC-HG1(EtherCAT / RS-485対応)

エンドプレート

品名	形状	型式名	内容	標準価格 <税別>
エンドプレート		MS-DIN-E	コントローラおよびデジタル変位センサ用通信ユニットを DINレール上で連結した後、両端から挟み込むようにして固定します。連結させる際は、必ずご使用ください。	560円 [2個セット]

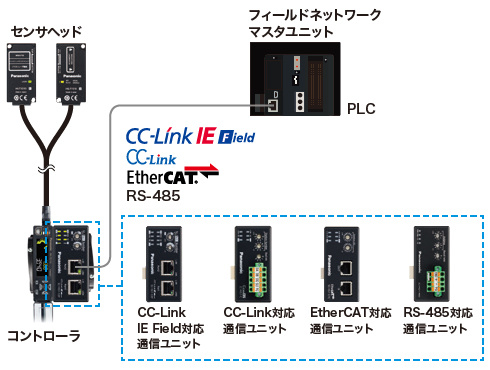

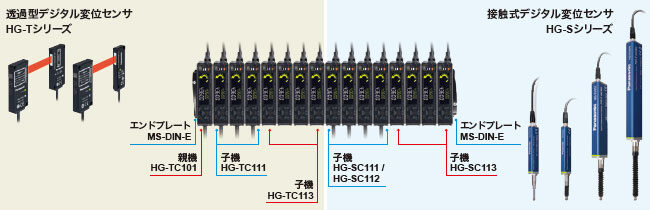

システム構成

CC-Link、CC-Link IE Field、EtherCATなどのフィールドネットワーク対応通信ユニットをラインアップしているため、生産システムとの連携によるIoT対応が可能です。

※USB対応通信ユニットとRS-485対応通信ユニットの同時使用はできません。

※RS-485対応通信ユニットをUSB接続で使用する場合は、USB2.0からRS-485への変換器を別途ご用意ください。

オプション

品名	形状	型式名	内容	標準価格 <税別>

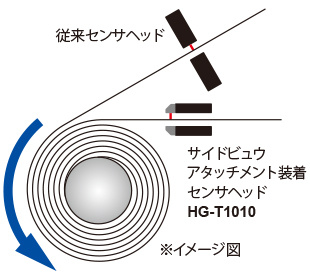

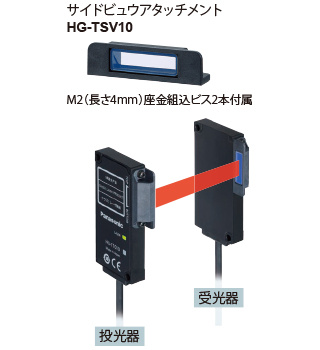

サイドビュウ アタッチメント		HG-TSV10	センサヘッド標準タイプHG-T1010専用。 光軸を直角に曲げることができますので、自在な取り付けが可能です。 M2(長さ4mm)座金組込ビス2本付属。 ※投・受光器に装着する場合、2個必要です。 ※必ず事前に実機にて検出確認後、ご使用ください。	1個 8,900円

仕様

センサヘッド

(注1):各仕様値は、コントローラHG-TC□と組み合わせた場合のデジタル測定値に基づく値です。
指定のない測定条件は、使用周囲温度=+20℃、コントローラ平均回数設定：16回、測定物体：不透明体ナイフエッジ、設置距離：100mm、測定物体の位置条件：設置距離の中央位置で半分遮光となります。

(注2):FDA規則のLaser Notice No.56規定に従い、IEC 60825-1 Ed.3への準拠を除き、FDA規則（FDA 21 CFR 1040.10および1040.11）に準拠します。

(注3):設置距離の中央位置で、半分遮光におけるデジタル測定値のバラツキのP-P値です。

(注4):デジタル測定値の理想直線に対する誤差を表します。

(注5):設置距離500mmの中央位置で遮光した場合です。

(注6):設置距離100mmの中央位置で、半分遮光した場合です。

(注7):標高0mの大気圧以上に加圧した環境で使用または保存を行なわないでください。

(注8):コントローラのサンプリング周期を"標準サンプリング"に設定した場合です。

コントローラ

(注1):指定のない測定条件は、電源電圧=+24V DC、使用周囲温度=+20℃のときの値です。

(注2):デジタル変位センサ用通信ユニット連結時は、親機1台に対して、子機は最大14台まで連結可能です。

(注3):消費電流は、アナログ電流出力を含みません。

(注4)直線性は電流出力時：F.S.＝16mA、電圧出力時：F.S.＝4Vとし、デジタル測定値に対する値です。

(注5):親機に子機を連結した場合、子機の連結台数により制御出力の最大流入/流出電流および使用周囲温度が下表のように異なります。

(注6):平均回数(応答時間)は、サンプリング周期を1ms(標準サンプリング)に設定した場合です。サンプリング周期を0.5ms(高速サンプリング)に設定した場合、応答時間は異なります。

(注7):4台毎の連結コントローラ間で機能します。

(注8):標高0mの大気圧以上に加圧した環境で使用または保存を行なわないでください。

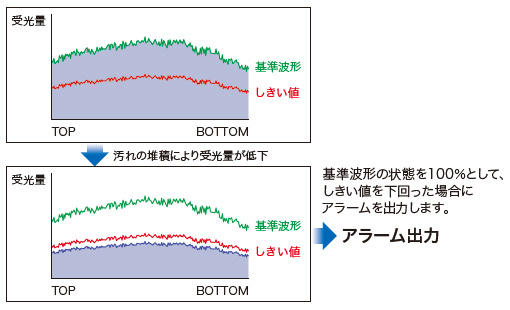

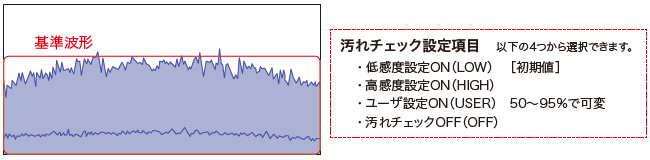

HG-Tシリーズ・セルフモニタリング機能一覧

(注1)：エラーコードおよびアラームは、コントローラHG-TC□に表示されます。

(注2)：「アラーム時状態選択(ALM.CND)」で「前回値ホールド(HOLD)」を選択している場合は、通知されません。

デジタル変位センサ用通信ユニット

(注1):指定のない測定条件は、使用周囲温度=+20℃です。

(注2):2019年10月出荷分から適合しています。

(注3):電源は、連結したコントローラ・親機から供給されます。

(注4):ご使用のパソコン環境に依存します。

(注5):パソコンを接続するためのUSB2.0ケーブル(Mini B)は付属していません。
別途、USB2.0ケーブル(Mini B)をご用意ください。

(注6):標高0mの大気圧以上に加圧した環境で使用または保存を行なわないでください。

その他の通信ユニットについては、各ユニットの商品ページでご確認ください。
>>CC-Link IE Field / CC-Link対応 通信ユニット
>>デジタル変位センサ用通信ユニット SC-HG1

寸法図

単位mm

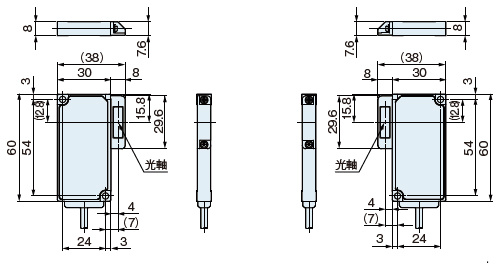

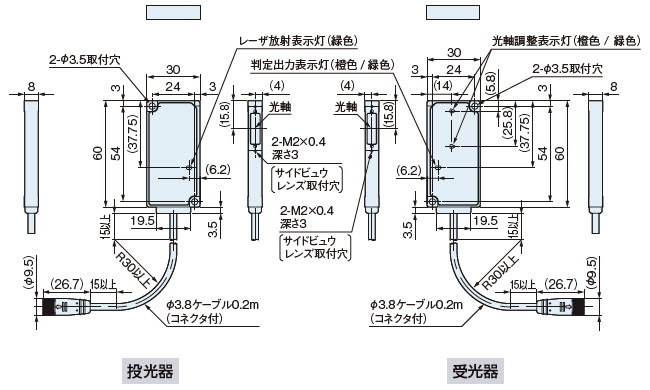

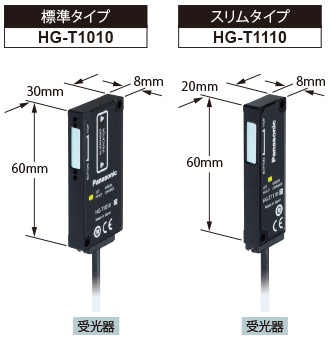

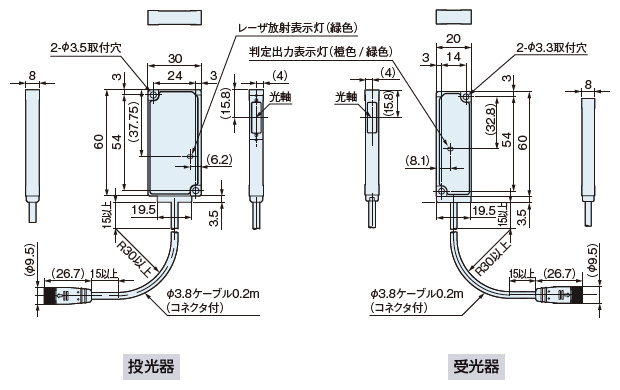

HG-T1010

センサヘッド(標準タイプ)

HG-T1110

センサヘッド(スリムタイプ)

HG-TSV10

サイドビュウアタッチメント(別売)

M2(長さ4mm)座金組込ビス2本付属。

装着図

図は、センサヘッド標準タイプHG-T1010に取り付けた場合です。
どちらの向きでも取り付けできます。

(注1):センサヘッドスリムタイプHG-T1110には取り付けできません。

(注2):必ず事前に実機にて検出確認後、ご使用ください。

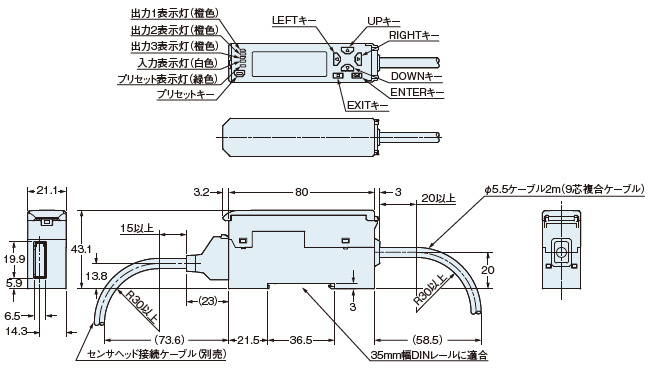

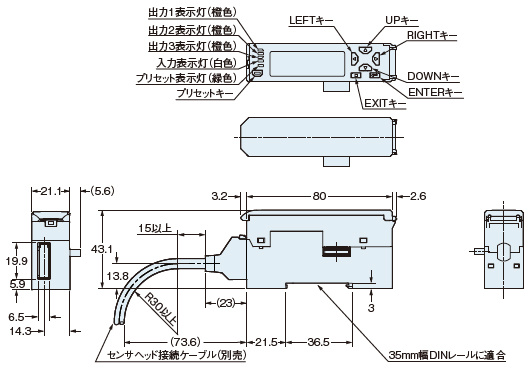

HG-TC101
HG-TC101-P

コントローラ(親機)

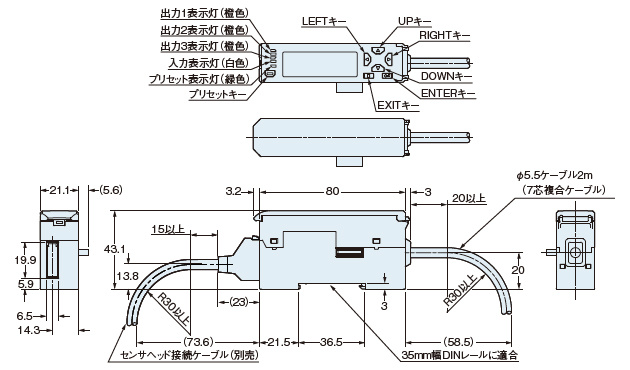

HG-TC111
HG-TC111-P

コントローラ(子機)

HG-TC113

コントローラ(子機)

CN-HT-C□

センサヘッド接続ケーブル

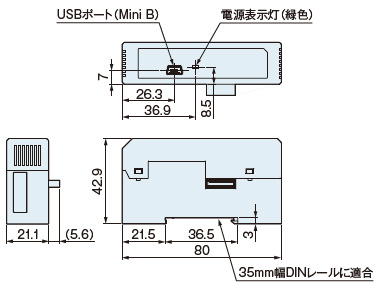

SC-HG1-USB

USB対応通信ユニット

通信ユニット

通信ユニットの寸法図は、各ユニットの商品ページでご確認ください。

>>CC-Link IE Field / CC-Link対応 通信ユニット 寸法図
>>デジタル変位センサ用通信ユニット SC-HG1 寸法図

MS-DIN-E

エンドプレート(別売)

材質：ポリカーボネート

(注1):HG-T Configuration Tool Ver. 1.20以降でSC-HG1-485に対応。

(注2):SC-HG1-USBとSC-HG1-485の同時使用はできません。

(注3):SC-HG1-485をUSB接続で使用する場合は、USB2.0からRS-485への変換器を別途ご用意ください。

(注4):MicrosoftおよびWindowsは、米国Microsoft Corporationの、米国およびその他の国における登録商標または商標です。

(注5):Microsoft社によるサポートが終了したOSバージョンについては、対応OSから除外させていただきます。

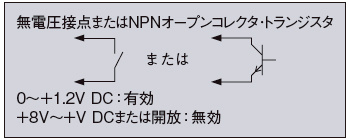

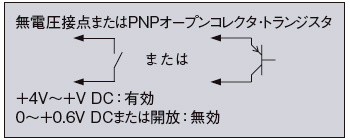

回路・接続

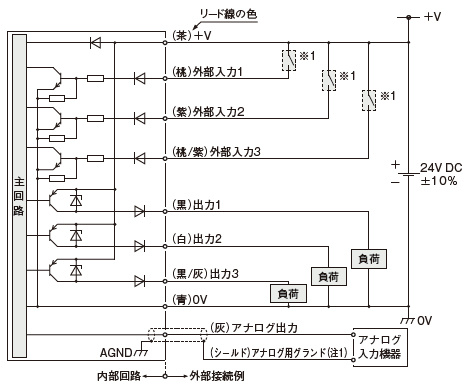

NPN出力タイプ

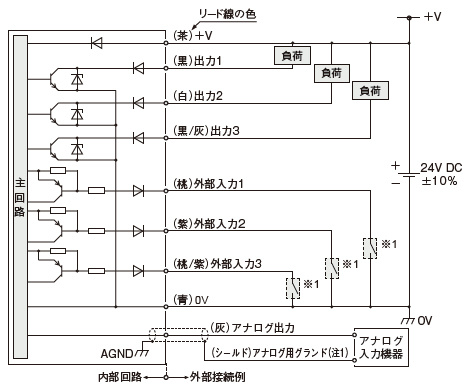

HG-TC101／親機

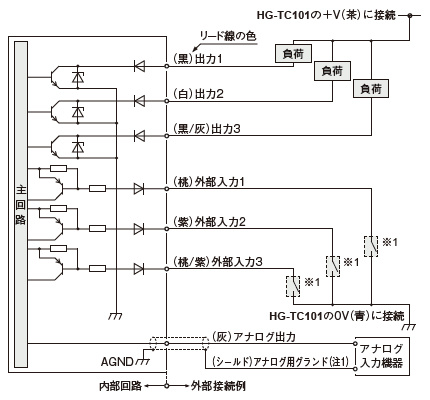

HG-TC111／子機

※ 1

(注1)：アナログ出力には、シールド線をご使用ください。

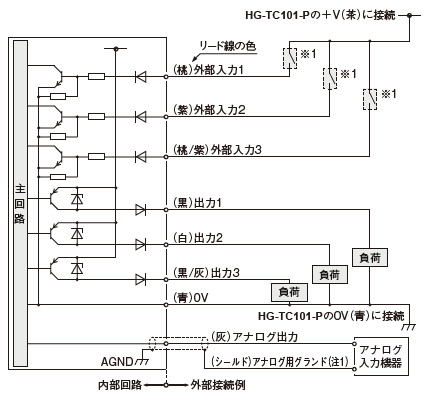

PNP出力タイプ

HG-TC101-P／親機

HG-TC111-P／子機

※1

(注1)：アナログ出力には、シールド線をご使用ください。

[コントローラ] 連結

• 親機に子機を連結または取り外す場合は、必ず電源を切ってから行なってください。電源ONの状態で連結すると、コントローラの破損の原因になります。
• 連結用オスコネクタは連結用メスコネクタの奥までしっかり差し込んでください。接続が不完全な場合、コントローラの破損の原因になります。
• 親機に子機を連結する際は、NPN出力タイプ同士またはPNP出力タイプ同士を連結してください。異なった出力タイプの連結はできません。
• 連結する場合は、必ずDINレールに取り付けてください。その際、エンドプレートMS-DIN-E(別売)を両端からはさみ込むようにして取り付けてください。
• コントローラHG-TC□と当社接触式デジタル変位センサHG-SシリーズのコントローラHG-SC□を組み合わせてご使用になる場合は、必ず、2019年2月以降生産の新コントローラHG-SC□をご使用ください。また、親機に近い側に同シリーズの子機を、遠い側に異シリーズの子機を連結してください。

[共通] 配線

• 本製品は、センサヘッドHG-T□とコントローラHG-TC□とを組み合わせて使用することで仕様を満足させるように作られています。異なった製品との組み合わせでは、仕様を満たさない場合があるばかりでなく、故障などの原因にもなります。
• コントローラの直流電源には、必ず絶縁トランスなどで絶縁されたものをご使用ください。
• オートトランス(単巻トランス)などをご使用になると、短絡して本体や電源が破損するおそれがあります。また、誤った取り付けおよび接続を行なうと、短絡して本体や電源が破損するおそれがありますのでご注意ください。
• 配線作業や増設作業は、必ず電源を切った状態で行なってください。
• 配線後、電源を投入する前に配線状態を確認してください。
• 高圧線や動力線との並行配線や、同一配線管の使用は避けてください。誘導による誤動作の原因となります。
• 電源入力は、定格を超えないよう電源変動をご確認ください。
• 電源に市販のスイッチングレギュレータをご使用になる場合には、必ず電源のフレームグランド(F.G.)端子を接地してください。
• ケーブルの引き出し部に無理な曲げ、引っ張りなどのストレスが加わらないようにしてください。

[共通] その他

• 本製品は、工業環境に使用する目的で開発／製造された製品です。
• 本製品の仕様範囲外では、使用しないでください。事故や故障の原因となります。また、著しく寿命の低下を招きます。
• 電源投入時の過渡的状態を避けてご使用ください。
• 性能を確保するため、電源投入後30分以上のウォーミングアップ時間をおいてご使用ください。
• 本製品(コントローラおよびセンサヘッド受光器)は、EEPROMを採用しています。EEPROMには寿命があり、設定を100万回以上行なうことができません。
• 屋外で使用しないでください。
• 蒸気、ホコリなどの多い所での使用は避けてください。
• シンナーなどの有機溶剤がかからないようにご注意ください。
• 強い酸、アルカリがかからないようにご注意ください。
• 油、油脂がかからないようにご注意ください。
• 引火性、爆発性ガスの雰囲気中での使用はできません。
• 強い電磁界内では、性能が満足できない場合があります。

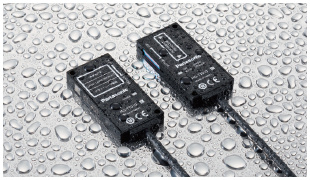

• センサヘッドは防浸形となっていますが、コネクタ部は構造上、防塵、防水、耐食性にはなっていませんので、水中や降水中での測定はできません。使用環境にご注意ください。
• 本製品は精密機器です。落下などの衝撃を加えないでください。故障の原因となります。
• 製品の分解･修理･改造などは、絶対にしないでください。
