デジタル変位センサ用通信ユニット SC-HG1

ダウンロード

ヘルプ

よくある質問

  • 基本情報

  • 用途

  • 種類・価格

  • 仕様

  • 寸法図

  • 使用上のご注意

------------------------------ Tab1 showing ------------------------------

基本情報

高精度測定値をダイレクトに転送
HG-T／HG-S用通信ユニット登場！

  • NEW
    2019年12月 セルフモニタリング機能を新搭載！
  • EtherCAT対応通信ユニット SC-HG1-ETC : 発売時から対応済み
  • CC-Link IE Field対応通信ユニット SC-HG1-CEF : 2019年12月出荷品から対応
  • CC-Link対応通信ユニット SC-HG1-C : 2019年12月生産品から対応
  • RS-485対応通信ユニット SC-HG1-485 : 2019年11月18日生産品から対応

特長

EtherCATの高速通信に直結 [SC-HG1-ETC]

透過型デジタル変位センサHG-Tや、接触式デジタル変位センサHG-Sシリーズの各種数値データ取得や設定変更が可能です。

  • デジタル変位センサHG-T／HG-SシリーズをEtherCAT通信へ接続！
  • 各種設定値の一括変更が可能。
    コントローラ内部のバンク切り換えにも対応。
  • 高精度な測定データがプログラムレスで取得可能。

※EtherCAT®は、ドイツBeckhoff Automation GmbHの登録商標であり、特許で保護されている技術です。

CC-Link Masterへ

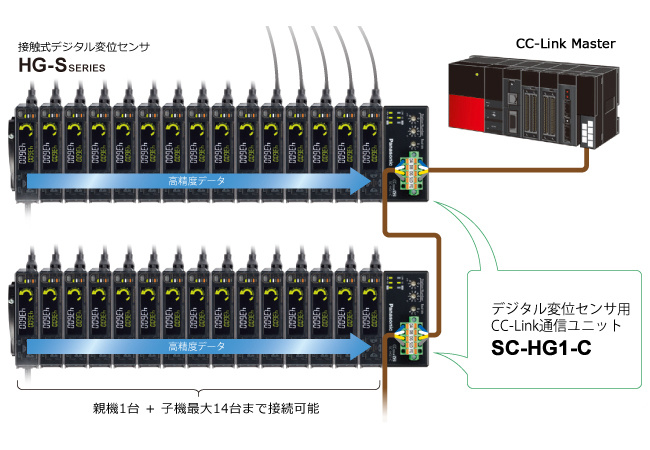

複数台のセンサ測定値をダイレクトに上位へ転送！ [SC-HG1-C]

CC-Linkに直結
高精度データがプログラムレスで送信可能
内部設定もCC-Link経由で一括変更

CC-Link通信ユニット SC-HG1-C

CC-Link IE Field対応 通信ユニット SC-HG1-CEF / CC-Link対応 通信ユニット SC-HG1-C の
その他特長については、下記ページをご参照ください。

>>CC-Link IE Field / CC-Link対応 通信ユニット 商品情報へ

高精度の測定結果をトレーサビリティデータとして活用 [SC-HG1-485]

複数個所の測定結果はもちろん設定状態もデジタルデータのまま一括転送！！
検査履歴の管理やデータ解析による不具合原因特定などに威力を発揮します。

高精度の測定結果をトレーサビリティデータとして活用

※デジタル変位センサ用通信ユニット連結時は、親機1台に対して、子機は最大14台まで連結可能です。

USB対応パソコン設定ソフト
HG-T Configuration Tool

「USB対応パソコン設定ソフトHG-T Configuration Tool」と「USB対応通信ユニットSC-HG1-USB」または「RS-485対応通信ユニットSC-HG1-485」を併用することで、パソコン上でHG-Tシリーズの現状値や設定内容を確認および変更することができます。
「HG-T Configuration Tool」については、"透過型デジタル変位センサ HG-T ソフトウェアページ"をご参照ください。
>>過型デジタル変位センサ HG-T ソフトウェアページへ

------------------------------ Tab2 showing ------------------------------

用途

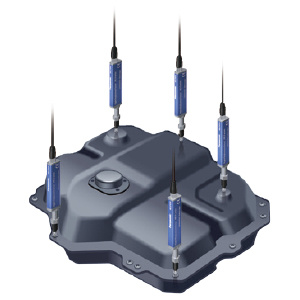

自動車部品の寸法測定
自動車部品の寸法測定

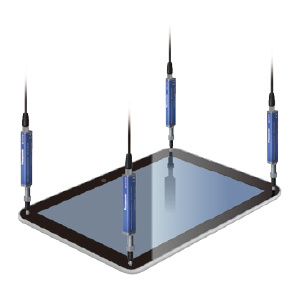

タブレット表面の平坦度測定
タブレット表面の平坦度測定

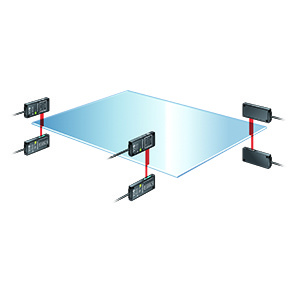

ガラス基板の位置決め
ガラス基板の位置決め
判定レベル機能により、透明な検出物でも安定して測定することができます。

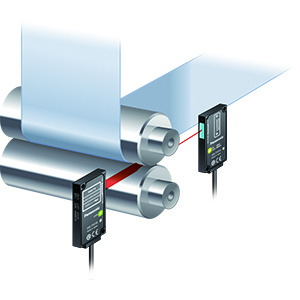

ローラのすき間検出
ローラのすき間検出
ローラのすき間を測定し、ワークの品質を安定させます。
コンパクトなヘッドで取り付けも容易です。

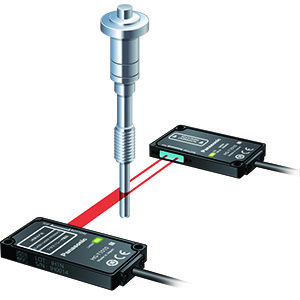

シャフト径の測定
シャフト径の測定
シャフトの径を測定します。独自のヘッド構造とアルゴリズムで、金属の2次反射にも影響されにくい安定した検出が行なえます。

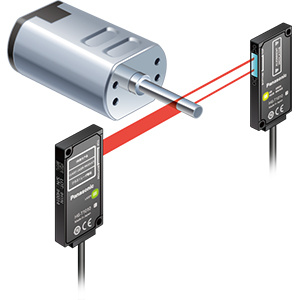

モータ軸の偏芯測定
モータ軸の偏芯測定
中心位置検出モードを使用し、軸の中心位置までの距離を測定することで、偏芯測定が可能です。

------------------------------ Tab3 showing ------------------------------

種類・価格

種類形状型式名内容標準価格
<税別>
EtherCAT対応
通信ユニット		EtherCAT対応通信ユニットSC-HG1-ETCEtherCAT Masterへ高精度測定値をダイレクトに転送できます。
・通信プロトコル：EtherCAT
・準拠規格：IEEE802.3u(100BASE-TX)
・HG-T／HG-Sシリーズコントローラ連結台数：1台のSC-HG1-ETCにつき最大15台
(親機1台、子機14台)		36,600円
CC-Link IE Field対応
通信ユニット		CC-Link IE Field対応 通信ユニットSC-HG1-CEFCC-Link IE Field上位機器へ高精度測定値をダイレクトに転送できます。
・通信方式：CC-Link IE Field
・接続台数
上位(CC-Link IE Field)：
最大121台 (マスタ局1台、スレーブ局120台)
コントローラ：
1台のSC-HG1-CEFにつき最大15台(親機1台、子機14台)		36,600円
CC-Link対応
通信ユニット		CC-Link対応通信ユニットSC-HG1-CCC-Link Masterへ高精度測定値をダイレクトに転送できます。
・通信方式
CC-Link Ver. 1.10 / Ver. 2.00(切換式)
・占有局数
Ver. 1.10：4局、Ver. 2.00：2局 / 4局(切換式)
・連結台数
コントローラ : 1台のSC-HG1-Cにつき最大15台(親機1台、子機14台)		36,600円
RS-485対応
通信ユニット		RS-485対応通信ユニットSC-HG1-485

RS-485通信で高精度測定値をダイレクトに転送できます。
・通信プロトコル
MODBUS(RTU/ASCII)/ MEWTOCOL-COM
・接続台数
上位(RS-485) :
MODBUS(RTU/ASCII)設定時局数99台以下、MEWTOCOL-COM設定時局数64台以下
コントローラ : 1台のSC-HG1-485につき最大15台(親機1台、子機14台)

30,300円

------------------------------ Tab4 showing ------------------------------

仕様

デジタル変位センサ用EtherCAT通信ユニット

種類EtherCAT対応通信ユニット
型式名SC-HG1-ETC
適合規制CEマーキング（EMC指令、RoHS指令）、UKCAマーキング（EMC規則、RoHS規則）
適合コントローラHG-SC□、HG-TC□
コントローラ最大連結台数1台のSC-HG1-ETCにつき最大15台(親機1台、子機14台)
電源電圧(注2)24V DC±10%　リップル0.5V(P-P)含む
消費電流100mA以下
通信プロトコルEtherCAT
準拠規格IEEE802.3u(100BASE-TX)
通信速度100Mbps(100BASE-TX)
通信コネクタRJ-45×2
ノード間距離100m以下
対応機能プロセスデータオブジェクト通信(サイクリック通信)
メールボックス通信(メッセージ通信)CoE
Explicit Device ID
Station Aliasに対応
汚損度2
使用標高(注3)2,000m以下
耐
環
境
性		使用周囲温度-10～+45℃(但し、結露および氷結しないこと)、
保存時：-20～+60℃
使用周囲湿度35～85%RH、保存時：35～85%RH
耐電圧AC1000V 1分間　充電部一括・ケース間
絶縁抵抗DC250Vメガにて20MΩ以上　充電部一括・ケース間
耐振動耐久10～150Hz　複振幅0.75mm(10～58Hz)、
加速度49m/s2(58～150Hz)　XYZ各方向2時間
耐衝撃耐久98m/s2(約10G)　XYZ各方向5回
アース方式ケース：フローティング
材質本体ケース：ポリカーボネート
通信ケーブルカテゴリ5e(シールド付ツイストケーブル推奨)
質量本体質量：約90g、梱包質量：約150g

(注1):指定のない測定条件は、使用周囲温度=+20℃です。

(注2):電源は、連結したコントローラ・親機から供給されます。

(注3):標高0mの大気圧以上に加圧した環境で使用または保存を行なわないでください。

デジタル変位センサ用CC-Link IE Field通信ユニット

種類CC-Link IE Field対応通信ユニット
型式名SC-HG1-CEF
適合規制CEマーキング（EMC指令、RoHS指令）、UKCAマーキング（EMC規則、RoHS規則）
適合コントローラHG-SC□、HG-TC□
コントローラ
最大連結台数		1台のSC-HG1-CEFにつき最大15台
(親機1台、子機14台)
電源電圧(注2)24V DC±10%　リップル0.5V(P-P)含む
消費電流200mA以下
通信方式CC-Link IE Field
リモート局分類リモートデバイス局
ネットワークNo.設定1〜239(10進数)[1〜EF(16進数)](0および240以上はエラー)(注3)
サイクリック通信
(1局あたり最大リンク点数)		RX/RY：各128点(128ビット)、16バイト、
RWr/RWw：各64点(64ワード)、128バイト
トランジェント伝送サーバ機能のみ、データサイズ1024バイト
局番設定1〜120(10進数)(0および121以上はエラー)
通信速度1Gbps
伝送路形式ライン型、スター型（ライン型、スター型の混在も可能）、 リング型
最大局間距離100m
最大接続台数121台（マスタ局1台、スレーブ局120台）
カスケード接続段数最大20段
汚損度2
使用標高2,000m以下(注4)
耐
環
境
性		保護構造IP40(IEC)
使用周囲温度-10～+45℃(但し、結露および氷結しないこと)、保存時：-20～+60℃
使用周囲湿度35～85%RH、保存時：35～85%RH
耐電圧AC1,000V 1分間　充電部一括・ケース間
絶縁抵抗DC250Vメガにて20MΩ以上　充電部一括・ケース間
耐振動耐久10～150Hz　複振幅0.75mm(10〜58Hz)
最大加速度49m/s2（58〜150Hz）　XYZ各方向2時間
耐衝撃耐久98m/s2(約10G)　XYZ各方向5回

材質

本体ケース：ポリカーボネート
通信ケーブル1000BASE-Tの規格を満たすEthernetケーブル カテゴリ5e以上
(2重シールド付・STP、ストレートケーブル)(注5)
質量本体質量：約100g、梱包質量：約150g

(注1):指定のない測定条件は、使用周囲温度=+20℃です。

(注2):電源は、連結したコントローラ・親機から供給されます。

(注3):本製品のネットワークNo.設定は、16進数に変換した値を設定してください。

(注4):標高0ｍの大気圧以上に加圧した環境で使用または保存を行なわないでください。

(注5):CC-Link協会推奨ケーブルをご使用ください。

デジタル変位センサ用CC-Link通信ユニット

種類CC-Link対応通信ユニット
型式名SC-HG1-C
適合規制CEマーキング(EMC指令(注2)、RoHS指令)、UKCAマーキング(EMC規則(注2)、RoHS規則)
適合コントローラHG-SC□、HG-TC□
コントローラ
最大連結台数		1台のSC-HG1-Cにつき最大15台
(親機1台、子機14台)
電源電圧(注3)24V DC±10%　リップル0.5V(P-P)含む
消費電流80mA以下
通信方式CC-Link Ver. 1.10 / Ver. 2.00　切換式
リモート局分類リモートデバイス局
占有局数Ver. 1.10：4局、Ver. 2.00：2局 / 4局　切換式
局番設定1～64(0および65以上はエラー)
通信速度10Mbps5Mbps2.5Mbps625kbps156kbps
最大伝送距離100m160m400m900m1,200m
汚損度2
使用標高2,000m以下(注4)
耐
環
境
性		保護構造IP40(IEC)
使用周囲温度-10～+45℃(但し、結露および氷結しないこと)、保存時：-20～+60℃
使用周囲湿度35～85%RH、保存時：35～85%RH
耐電圧AC1,000V 1分間　充電部一括・ケース間
絶縁抵抗DC250Vメガにて20MΩ以上　充電部一括・ケース間
耐振動耐久10～150Hz　複振幅0.75mm(10〜58Hz)
最大加速度49m/s2（58〜150Hz）　XYZ各方向2時間
耐衝撃耐久98m/s2(約10G)　XYZ各方向5回

材質

本体ケース：ポリカーボネート
通信ケーブル指定ケーブル(シールド付ツイストケーブル)(注5)
質量本体質量：約80g、梱包質量：約130g

(注1):指定のない測定条件は、使用周囲温度=+20℃です。

(注2):お客様の製品に弊社製品を組み込んでEMC指令、EMC規則に適合させる場合は、「PLCのユーザーズマニュアル［三菱電機（株）社発行］」に準じて、本製品を導電性のBOX内に設置してください。

(注3):電源は、連結したコントローラ・親機から供給されます。

(注4):標高0ｍの大気圧以上に加圧した環境で使用または保存を行なわないでください。

(注5):CC-Link協会認定の専用ケーブルをご使用ください。

デジタル変位センサ用RS-485通信ユニット

種類RS-485対応通信ユニット
型式名SC-HG1-485
適合規制CEマーキング（EMC指令、RoHS指令）、UKCAマーキング（EMC規則、RoHS規則）
適合コントローラHG-SC□、HG-TC□
電源電圧 (注2)24V DC±10%　リップルP-P 10%以下(電源電圧範囲内にて)
消費電流40mA以下
通信方式二線式半二重方式
同期方式調歩同期方式
通信プロトコルMODBUS(RTU/ASCII) / MEWTOCOL-COM
通信速度1.2kbps / 2.4kbps / 4.8kbps / 9.6kbps / 19.2kbps / 38.4kbps / 57.6kbps / 115.2kbps
電気的特性EIA RS-485準拠
接
続
台
数		上位(RS-485)MODBUS(RTU/ASCII)設定時局数：99台以下 / MEWTOCOL-COM設定時局数：64台以下
コントローラ1台のSC-HG1-485につき最大15台(親機1台、子機14台)
ストップビット長1ビット / 2ビット
パリティチェックEVEN(偶数) / ODD(奇数) / NONE(なし)
データビット長8(RTU)ビット / 7(ASCII)ビット
汚損度2
使用標高2,000m以下(注3)
耐
環
境
性		保護構造IP40(IEC)
使用周囲温度-10～+45℃(但し、結露および氷結しないこと)、保存時：-20～+60℃
使用周囲湿度35～85%RH、保存時：35～85%RH
耐電圧AC 1,000V 1分間　充電部一括・ケース間
絶縁抵抗DC250Vメガにて20MΩ以上　充電部一括・ケース間
耐振動耐久10～150Hz　複振幅0.75mm（10〜58Hz）
最大加速度49m/s2（58～150Hz）　XYZ各方向2時間
耐衝撃耐久98m/s2(約10G)　XYZ各方向5回
材質ケース：ポリカーボネート
総延長距離通信ケーブル：SC-HG1-485(終端)-PLC間まで1,200m以内
質量本体質量：約75g、梱包質量：約120g
付属品終端抵抗切換ショートピン：1個

(注1):指定のない測定条件は、使用周囲温度＝＋20℃です。

(注2):電源は、連結したコントローラ・親機から供給されます。

(注3):標高0mの大気圧以上に加圧した環境で使用または保存を行なわないでください。

------------------------------ Tab5 showing ------------------------------

寸法図

単位mm

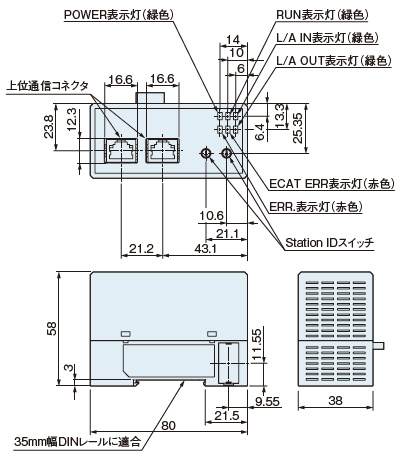

SC-HG1-ETC

SC-HG1-ETC

SC-HG1-CEF

SC-HG1-CEF

SC-HG1-C

CC-Link通信ユニット

SC-HG1-C

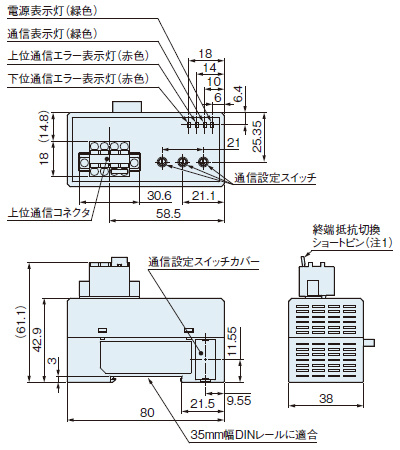

SC-HG1-485

SC-HG1-485

(注1):工場出荷状態では、終端抵抗切換ショートピンは製品に装着されていません。
最終端の製品には必ず付属の終端抵抗切換ショートピンを装着してご使用ください。
最終端以外の製品は必ず終端抵抗切換ショートピンを外してご使用ください。

------------------------------ Tab6 showing ------------------------------

使用上のご注意

HG-SとHG-Tの組み合わせ使用について

HG-SコントローラとHG-Tコントローラを組み合わせて使用する場合については、下記のページをご参照ください。
>>HG-SとHG-Tの組み合わせ使用について
