基本情報
卓越した機能と性能を超小型サイズで提案するFP0R
ULレコグニション : AFP0RC10CRM、AFP0RC10RM、AFP0RC14CRM、AFP0RC14RM、AFP0RE16RM、AFP0RE8RMのみ
ULリスティング : 上記以外
特長

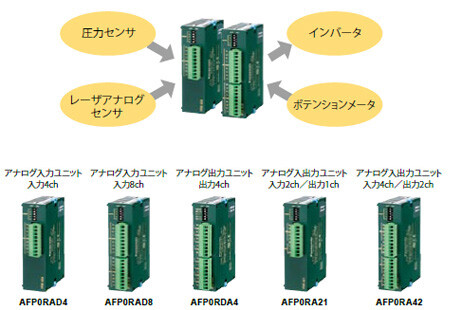

FP0Rアナログユニットがリニューアル
性能・機能が大幅向上
●高分解能14bit(従来12bit)
高分解能化:12bit→14bit(アナログ入力、出力)高精度化:±0.6% → ±0.2%(25℃にて)でフィルム等の巻き取り装置での張力制御、巻き取り速度制御などの高精度なアナログ制御を実現します。

●システムの多ch化と最適化が可能
入力最大8ch対応。システムの多チャンネル化に貢献します。
また入出力の自由な組み合わせができるため、システムの最適化が可能です。
●入力6種(アナログ入力ユニット)、出力6種のレンジを設定可能
±10V、±5V、0~+10V、0~+5V、0~20mAの5種のレンジに設定対応(入力は±100mVを含め6種、出力は4~20mAを含め6種)。
±10V対応によりモータの回転制御にも対応できます。
●従来機種との互換も簡単
ラダープログラムを変更せずに使用できる従来機種互換モードを装備。
DIPスイッチで従来機種互換モードに変更でき、分解能12bitとして動作させることが可能です。(プログラム資源の活用)
●FP0Rシリーズ以外のPLCにも使用可能
FP0H、FP-XH、FP-X0各シリーズに接続しての使用も可能です。

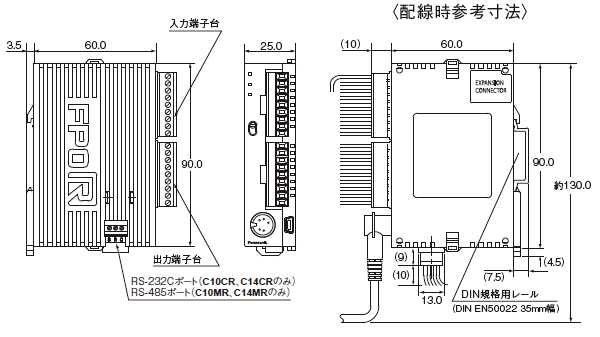

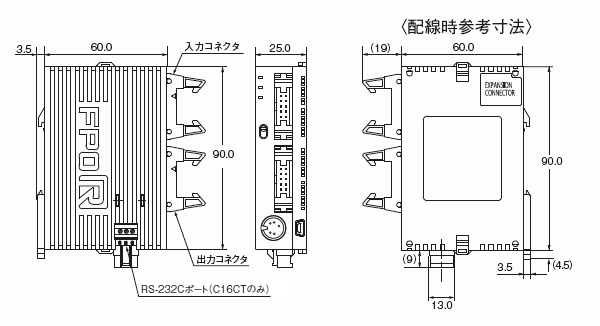

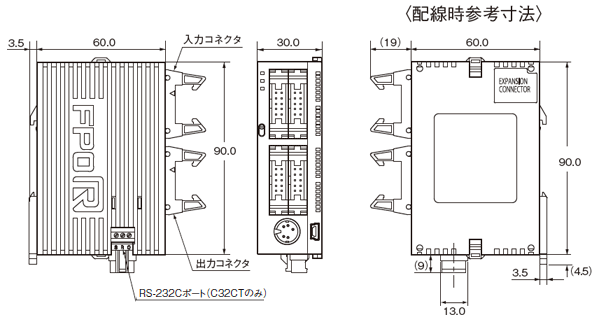

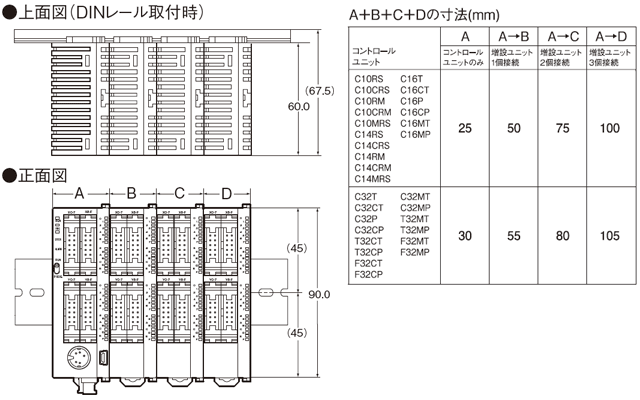

わずか高さ90mm幅25mmのコントロールユニット。
最大3台増設しても、幅100mmです。

コントロールユニットで多軸(4軸)制御を実現
パルス出力を4軸内蔵しているため、コントロールユニットのみで多軸モータ制御が可能です。

充実の位置決め機能
豊富な専用命令で高精度な位置決め制御を実現。
高速カウンタ内蔵
単相6点または4点(各入力最大50kHz)、2相3点または2点(各入力最大15kHz)の高速カウンタを内蔵。
超高速演算処理
超高速80ns/ステップ(ST命令)
※0~3,000ステップまで、3,001ステップ以降も580nsと従来の1.5倍速
(注1): 増設時にはベース時間が長くなります。

増設なし:0.2ms以下
増設あり:0.2ms以下+(1×増設ユニット数)ms
電池レス、全データ自動バックアップ
Fタイプ(FP0R-F32)は最新デバイス“FeRAM”を内蔵し、バックアップ電池なしで全てのデータを自動的に保持します。
● 長期休暇明けのデータ消失の心配不要。
● 海外出荷・移設の装置に対する電池交換のメンテナンス不要。
● 設備入れ替えなど遊休装置の復旧が容易。
● 週末や設備の不稼働時にはこまめな電源OFFができて省エネ。
独立大容量コメントメモリ装備
プログラムメンテ・管理が楽に行えます。
USBツールポート標準装備
プログラミングが簡単・便利・高速に!生産効率が高くなります。
大容量プログラム
プログラム32kステップ※1 データレジスタ32kワード※1
※1 : C10/C14/C16は、プログラム16kステップ、データレジスタ12kワード。
ポジショニング
■JOG位置決め制御(命令F171)
目標値設定なしでスタート。停止入力で目標値をセットし、 減速停止を行います。

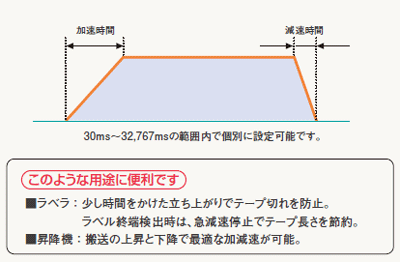

■加減速の個別設定(命令F171,F172,F174で有効)
加速時間、減速時間を個々に設定可能です。

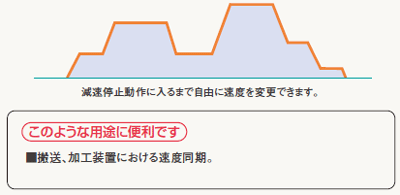

■速度変更(命令F171,F172で有効)
JOG運転、台形制御中に外部信号により目標速度が変更できます。

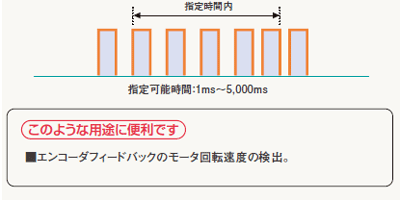

■パルス周波数測定(命令F178)
1命令で指定時間内に入力されたパルス数をカウントし、 周波数を算出します。

■内蔵4軸パルス出力(トランジスタ出力タイプ)

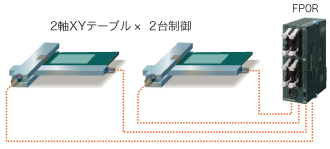

2軸直線補間を同時に2組制御可能
複雑な速度計算やプログラムは不要。専用命令(F175)を使えば、2軸直線補間が行なえます。同時に2組の制御が行なえますので、例えばXYテーブル2台の制御も可能です。

■高速カウンタ+パルス出力
ラダープログラムを組み合わせて、エンコーダからのパルス信号を高速カウンタ入力で計測し、それに従ってパルス出力の周波数を調整することで、マスタ軸に対するスレーブ軸の速度同期を行なうアプリケーションの構築も可能です。

上図では、インバータで制御されるコンベア1の速度をエンコーダパルスのカウントにて計測し、その速度に合わせたパルス出力(JOG運転)をモータ(スレーブ)に出力し、コンベア2の速度を同期させています。

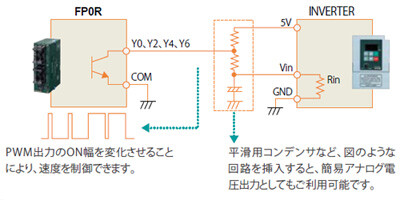

■多点PWM出力(4ch)内蔵
FP0Rでは、パルス出力ポートをPWM出力ポートとしても使用可能です。応用例として、アナログ電圧出力としてもご利用いただけ、インバータの速度制御など行なうことが可能です。

ネットワーク

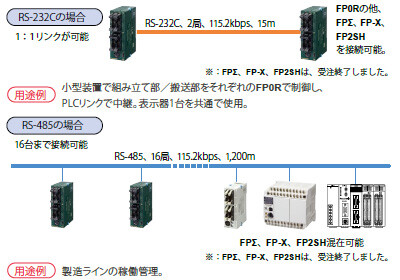

■PLCリンク(MEWNET-W0)
FP0Rの他、FPΣ、FP-X、FP2/FP2SHと混在して、最大16台のPLC間にてプログラムレスで接点・データの情報共有が行なえます。

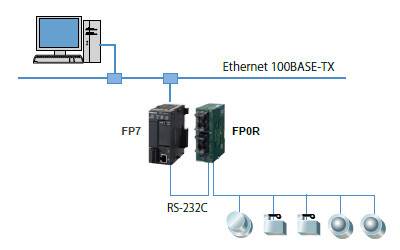

■FP7 Webサーバ機能
WebブラウザからFP0Rの稼働状況の監視が可能
FP7とFP0RをRS-232Cで接続し、専用ソフトウェア(Control Web Creator)で設定することで、パソコンのWebブラウザからFP0Rの稼働状況の監視も可能となります。

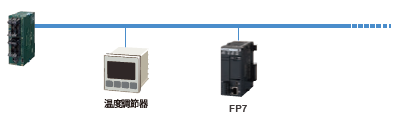

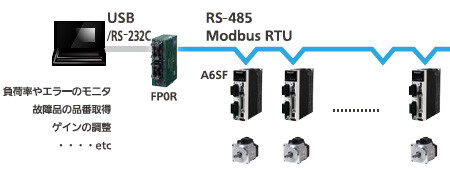

■RS-485シリアル通信
Modbus RTUのマスタ/スレーブ両方に対応
Modbus RTU対応機器との通信が簡単にできます。

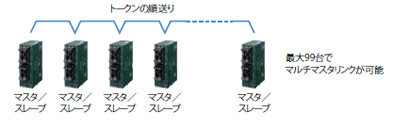

●最大99台まで接続可能
FPシリーズを17台以上リンクさせたい時、MEWNET-W0の代わりにModbus機能を使 えば、最大99台までリンク可能。各FP0Rがマスタ/スレーブの両方になれる為、ユーザ プログラムでトークンを回せばマルチマスタでのリンクが構築できます。

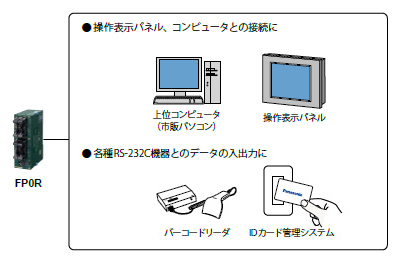

■RS-232C汎用シリアル通信
RS-232Cポート付コントロールユニットでシリアル通信にも対応
RS-232Cポートの利用で、操作表示パネルやコンピュータとダイレクトに接続できます。また、バーコードリーダなどのRS-232C機器と双方向のデータのやり取りが手軽に実現します。

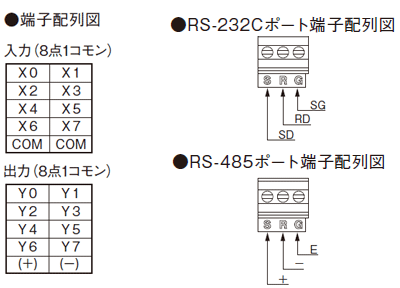

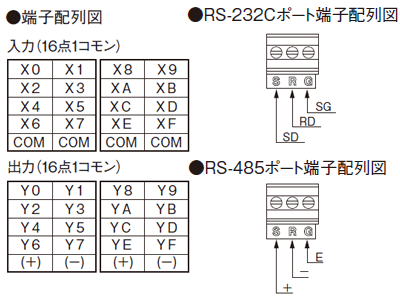

※ポート部は、S.R.Gの3端子により接続します。操作表示パネルは、ツールポートによる接続も可能です。
※リレータイプ、トランジスタ出力タイプのいずれのコントロールユニットにもRS-232Cポート付きを用意。

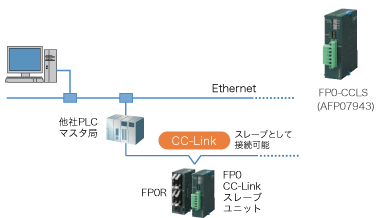

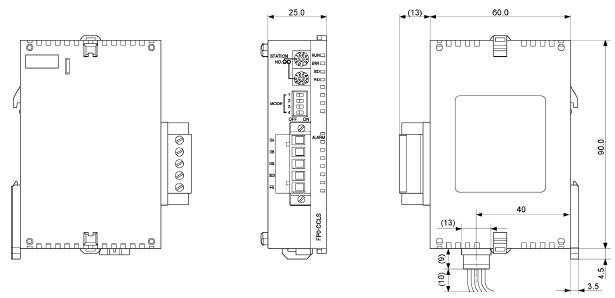

■CC-Linkスレーブユニット
オープンネットワークのCC-Linkに対応。最大16点入力/16点出力、4ワードデータ読み出し/書き込みが可能です。

その他便利機能
■プログラムプロテクション
・プログラムアップロード禁止設定
ツールソフトウエアControl FPWIN GR7/Pro7でプログラムのアップロードを任意に禁止できます。不正コピーがシャットアウトされ、お客様の大切なプログラムを守ります。パソコンでオリジナルプログラム管理をされる方に最適。

・8桁パスワード
アルファベット大文字小文字&数字を入力できるので、組み合わせは約218 兆通り。3回連続入力ミス後は一旦電源のリセットが必要です。
FP0Rからプログラムのアップロードを想定される方には最適。
■リアルタイムクロック内蔵(Tタイプのみ)
年・月・日・時・分・秒のデータが扱えます。定期的な生産情報・稼働状況のモニタリングや、エラー情報の履歴管理に時計データを紐付けできます。
■割り込み入力
スキャンタイムに関係なく高速に入力信号を取り込み、割り込みプログラムを瞬時に実行できます。高精度の位置決め制御や不良排出のバルブ制御などに有効です。X0~X7を割込み入力に指定可能。
(C10のみX0-X5)
■パルスキャッチ
10μsの短いパルス入力を取込めます。小さな部品の検出などを行うセンサ信号の取込みに便利です。

■デバッグ
トレース機能により、接点のON/OFF状態やデータの変化を1スキャンごとに記録し、プログラミングソフトウェアControl FPWIN GR7のタイムチャートでグラフ表示できます。

■アナログユニット
アナログユニットがリニューアル。アナログ入力4ch、8chの2機種、アナログ出力4ch、アナログ入出力 入力2ch/出力1ch、入力4ch/2ch出力の2機種、合計5機種をラインアップ。コンパクトボディで14bitの高分解能と±0.2%(25℃にて)の高精度を実現しました。

■温度調節
・PID命令(F356 EZPID)により、難しいと思われていたPLCによる温調プログラムをたったの1行で記述できます。

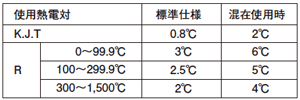

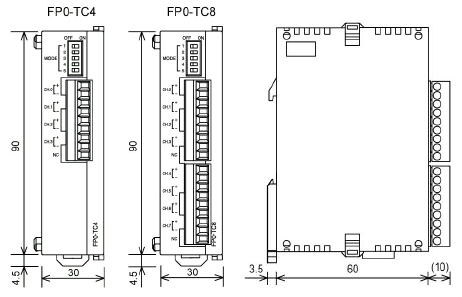

・総合精度±0.8℃(K,J,Tレンジ)4chタイプ、8chタイプの2機種を用意。最大3ユニット接続で24chまでの高精度・多点PID制御が可能です。

■フラッシュROMデータ保存(命令F12、P13)
電気的にデータが書き換えでき、電圧供給なしでデータ保持できるフラッシュROMをFP0R全機種に内蔵。各種設定値、生産実績など命令P13で書込んで保存。必要時は命令F12で読出せます。

■RUN中プログラムダウンロード(コメント書込み可能)
FP0RがRUNモードで設備が稼働中であっても、オフラインで編集したプログラムを丸ごとFP0Rへダウンロードできます。コメントも同時に書き込めます。プログラムの入れ替えで生産を止める必要はありません。

プッシュイン式端子台タイプ16品番追加!
プッシュイン式端子台は、日本でも使用率が上昇中!※
プッシュイン式端子台は、配線工数削減、スプリング方式でゆるみにくい!
※:2025年6月現在、当社調べ。


ユニット一覧

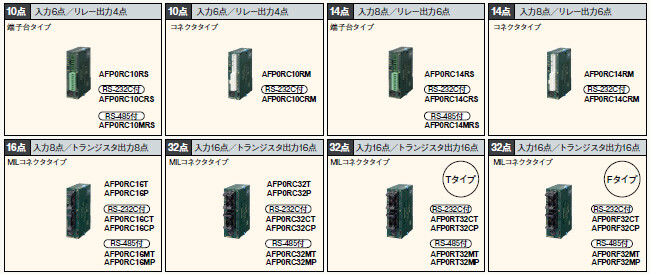

コントロールユニット

(注) : 端子台タイプの写真は、ねじ端子台です。
| 品名 | 内蔵 メモリ (プログラム 容量) | 仕様 | ご注文 品番 | 標準 価格 (税別) | |||||
|---|---|---|---|---|---|---|---|---|---|
| I/O点数 | 定格 電圧 | 入力 仕様 | 出力 仕様 | 端子 形状 | |||||
| FP0R-C10 コントロール ユニット | フラッシュ ROM (16kステップ) | 10点 | 入力6点 出力4点 | DC24V | DC24V ±コモン | リレー2A | プッシュイン式端子台 | ![]() AFP0RC10RU | 27,200円 |
| ねじ端子台 | AFP0RC10RS | 23,200円 | |||||||
| モレックス コネクタ | AFP0RC10RM | ||||||||
| FP0R-C10 コントロール ユニット (RS232C ポート付) | フラッシュ ROM (16kステップ) | 10点 | 入力6点 出力4点 | DC24V | DC24V ±コモン | リレー2A | プッシュイン式端子台 | ![]() AFP0RC10CRU | 32,100円 |
| ねじ端子台 | AFP0RC10CRS | 28,100円 | |||||||
| モレックス コネクタ | AFP0RC10CRM | ||||||||
| FP0R-C10 コントロール ユニット (RS485 ポート付) | フラッシュ ROM (16kステップ) | 10点 | 入力6点 出力4点 | DC24V | DC24V ±コモン | リレー2A | プッシュイン式端子台 | ![]() AFP0RC10MRU | 34,500円 |
| ねじ端子台 | AFP0RC10MRS | 30,500円 | |||||||
| FP0R-C14 コントロール ユニット | フラッシュ ROM (16kステップ) | 14点 | 入力8点 出力6点 | DC24V | DC24V ±コモン | リレー2A | プッシュイン式端子台 | ![]() AFP0RC14RU | 35,400円 |
| ねじ端子台 | AFP0RC14RS | 31,400円 | |||||||
| モレックス コネクタ | AFP0RC14RM | ||||||||
| FP0R-C14 コントロール ユニット (RS232C ポート付き) | フラッシュ ROM (16kステップ) | 14点 | 入力8点 出力6点 | DC24V | DC24V ±コモン | リレー2A | プッシュイン式端子台 | ![]() AFP0RC14CRU | 40,300円 |
| ねじ端子台 | AFP0RC14CRS | 36,300円 | |||||||
| モレックス コネクタ | AFP0RC14CRM | ||||||||
| FP0R-C14 コントロール ユニット (RS485 ポート付き) | フラッシュ ROM (16kステップ) | 14点 | 入力8点 出力6点 | DC24V | DC24V ±コモン | リレー2A | プッシュイン式端子台 | ![]() AFP0RC14MRU | 42,700円 |
| ねじ端子台 | AFP0RC14MRS | 38,700円 | |||||||
| FP0R-C16 コントロール ユニット | フラッシュ ROM (16kステップ) | 16点 | 入力8点 出力8点 | DC24V | DC24V ±コモン | トランジスタ NPN 0.2A | MIL コネクタ | AFP0RC16T | 32,800円 |
| トランジスタ PNP 0.2A | AFP0RC16P | ||||||||
| FP0R-C16 コントロール ユニット (RS232C ポート付き) | フラッシュ ROM (16kステップ) | 16点 | 入力8点 出力8点 | DC24V | DC24V ±コモン | トランジスタ NPN 0.2A | MIL コネクタ | AFP0RC16CT | 37,500円 |
| トランジスタ PNP 0.2A | AFP0RC16CP | ||||||||
| FP0R-C16 コントロール ユニット (RS485 ポート付き) | フラッシュ ROM (16kステップ) | 16点 | 入力8点 出力8点 | DC24V | DC24V ±コモン | トランジスタ NPN 0.2A | MIL コネクタ | AFP0RC16MT | 39,800円 |
| トランジスタ PNP 0.2A | AFP0RC16MP | ||||||||
| FP0R-C32 コントロール ユニット | フラッシュ ROM (32kステップ) | 32点 | 入力16点 出力16点 | DC24V | DC24V ±コモン | トランジスタ NPN 0.2A | MIL コネクタ | AFP0RC32T | 53,900円 |
| トランジスタ PNP 0.2A | AFP0RC32P | ||||||||
| FP0R-C32 コントロール ユニット (RS232C ポート付き) | フラッシュ ROM (32kステップ) | 32点 | 入力16点 出力16点 | DC24V | DC24V ±コモン | トランジスタ NPN 0.2A | MIL コネクタ | AFP0RC32CT | 58,500円 |
| トランジスタ PNP 0.2A | AFP0RC32CP | ||||||||
| FP0R-C32 コントロール ユニット (RS485 ポート付き) | フラッシュ ROM (32kステップ) | 32点 | 入力16点 出力16点 | DC24V | DC24V ±コモン | トランジスタ NPN 0.2A | MIL コネクタ | AFP0RC32MT | 60,900円 |
| トランジスタ PNP 0.2A | AFP0RC32MP | ||||||||
| FP0R-T32 コントロール ユニット (RS232C ポート・ リアルタイム クロック 機能付) | フラッシュ ROM (32kステップ) | 32点 | 入力16点 出力16点 | DC24V | DC24V ±コモン | トランジスタ NPN 0.2A | MIL コネクタ | AFP0RT32CT | 63,200円 |
| トランジスタ PNP 0.2A | AFP0RT32CP | ||||||||
| FP0R-T32 コントロール ユニット (RS485 ポート・ リアルタイム クロック 機能付) | フラッシュ ROM (32kステップ) | 32点 | 入力16点 出力16点 | DC24V | DC24V ±コモン | トランジスタ NPN 0.2A | MIL コネクタ | AFP0RT32MT | 65,600円 |
| トランジスタ PNP 0.2A | AFP0RT32MP | ||||||||
| FP0R-F32 コントロールユニット (RS232C ポート付・ 電池レス 全データ自動 バックアップ 機能付) | フラッシュ ROM (32kステップ) | 32点 | 入力16点 出力16点 | DC24V | DC24V ±コモン | トランジスタ NPN 0.2A | MIL コネクタ | AFP0RF32CT | 66,700円 |
| トランジスタ PNP 0.2A | AFP0RF32CP | ||||||||
| FP0R-F32 コントロール ユニット (RS485 ポート付・ 電池レス 全データ自動 バックアップ 機能付) | フラッシュ ROM (32kステップ) | 32点 | 入力16点 出力16点 | DC24V | DC24V ±コモン | トランジスタ NPN 0.2A | MIL コネクタ | AFP0RF32MT | 69,100円 |
| トランジスタ PNP 0.2A | AFP0RF32MP | ||||||||

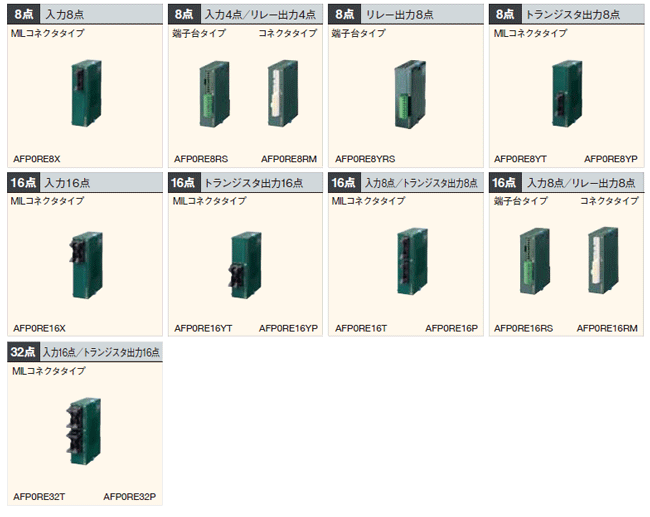

増設ユニット

(注) : 端子台タイプの写真は、ねじ端子台です。
| 品名 | 仕様 | ご注文品番 | 標準価格 (税別) | |||||
|---|---|---|---|---|---|---|---|---|
| I/O点数 | 定格電圧 | 入力仕様 | 出力仕様 | 端子形状 | ||||
| FP0R-E8 増設 ユニット | 8点 | 入力8点 | — | DC24V ±コモン | — | MILコネクタ | AFP0RE8X | 14,100円 |
| 8点 | 入力4点 出力4点 | DC24V | DC24V ±コモン | リレー出力2A | プッシュイン式端子台 | ![]() AFP0RE8RU | 20,400円 | |
| ねじ端子台 | AFP0RE8RS | 16,400円 | ||||||
| モレックス コネクタ | AFP0RE8RM | |||||||
| 8点 | 出力8点 | DC24V | — | リレー出力2A | プッシュイン式端子台 | ![]() AFP0RE8YRU | 20,400円 | |
| ねじ端子台 | AFP0RE8YRS | 16,400円 | ||||||
| 8点 | 出力8点 | — | — | トランジスタ出力 NPN 0.3A | MILコネクタ | AFP0RE8YT | 14,100円 | |
| 8点 | 出力8点 | — | — | トランジスタ出力 PNP 0.3A | MILコネクタ | AFP0RE8YP | 14,100円 | |
| FP0R-E16 増設 ユニット | 16点 | 入力16点 | — | DC24V ±コモン | — | MILコネクタ | AFP0RE16X | 18,800円 |
| 16点 | 入力8点 出力8点 | DC24V | DC24V ±コモン | リレー出力2A | プッシュイン式端子台 | ![]() AFP0RE16RU | 25,100円 | |
| ねじ端子台 | AFP0RE16RS | 21,100円 | ||||||
| モレックス コネクタ | AFP0RE16RM | |||||||
| 16点 | 入力8点 出力8点 | — | DC24V ±コモン | トランジスタ出力 NPN 0.3A | MILコネクタ | AFP0RE16T | 21,100円 | |
| 16点 | 入力8点 出力8点 | — | DC24V ±コモン | トランジスタ出力 PNP 0.3A | MILコネクタ | AFP0RE16P | 21,100円 | |
| 16点 | 出力16点 | — | — | トランジスタ出力 NPN 0.3A | MILコネクタ | AFP0RE16YT | 18,800円 | |
| 16点 | 出力16点 | — | — | トランジスタ出力 PNP 0.3A | MILコネクタ | AFP0RE16YP | 18,800円 | |
| FP0R-E32 増設 ユニット | 32点 | 入力16点 出力16点 | — | DC24V ±コモン | トランジスタ出力 NPN 0.3A | MILコネクタ | AFP0RE32T | 39,800円 |
| 32点 | 入力16点 出力16点 | — | DC24V ±コモン | トランジスタ出力 PNP 0.3A | MILコネクタ | AFP0RE32P | 39,800円 | |

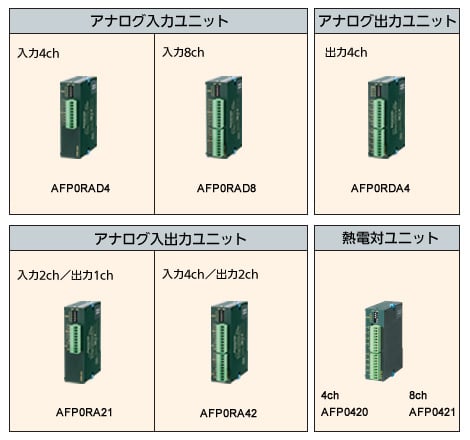

高機能ユニット

(注) : 端子台タイプの写真は、ねじ端子台です。
従来機種との互換も簡単
ラダープログラムを変更せずに使用できる従来機種互換モードを装備。
DIPスイッチで従来機種互換モードに変更でき、分解能12bitとして動作させることが可能です。
(プログラム資源の活用)
■従来機種置換表
| アナログ種別 | 従来機種 | NEW | |
|---|---|---|---|
| 入力 | — | AFP0RAD4またはAFP0RAD4U | |
| AFP0401 | AFP0RAD8またはAFP0RAD8U | ||
| 出力 | 電圧 | AFP04121 | AFP0RDA4またはAFP0RDA4U |
| 電流 | AFP04123 | ||
| 入・出力 | AFP0480 | AFP0RA21またはAFP0RA21U | |
| — | AFP0RA42またはAFP0RA42U | ||
| 品名 | 仕様 | 定格電圧 | 端子形状 | ご注文品番 | 標準価格 <税別> |
|---|---|---|---|---|---|
| FP0Rアナログ 入力ユニット | 〈入力仕様〉チャンネル数: 4ch、最大分解能:14bit(1/16,000) 電圧 −10~+10V、−5~+5V、0~+10V、0~+5V、−100~+100mV(注2) 電流 0~20mA | — | プッシュイン式端子台 | ![]() AFP0RAD4U | 39,100円 |
| ねじ端子台 | AFP0RAD4 | 35,100円 | |||
| FP0Rアナログ 入力ユニット | 〈入力仕様〉チャンネル数: 8ch、最大分解能:14bit(1/16,000) 電圧 −10~+10V、−5~+5V、0~+10V、0~+5V、−100~+100mV(注2) 電流 0~20mA | — | プッシュイン式端子台 | ![]() AFP0RAD8U | 47,300円 |
| ねじ端子台 | AFP0RAD8 | 43,300円 | |||
| FP0Rアナログ 入出力ユニット | 〈入力仕様〉チャンネル数: 2ch、最大分解能:14bit(1/16,000) 電圧 −10~+10V、−5~+5V、0~+10V、0~+5V、−100~+100mV(注2) 電流 0~20mA | DC24V | プッシュイン式端子台 | ![]() AFP0RA21U | 45,000円 |
| 〈出力仕様〉チャンネル数: 1ch、最大分解能:14bit(1/16,000) 電圧 −10~+10V、−5~+5V、0~+10V、0~+5V、−100~+100mV(注2) 電流 0~20mA、4~20mA | ねじ端子台 | AFP0RA21 | 41,000円 | ||
| FP0Rアナログ 入出力ユニット | 〈入力仕様〉チャンネル数: 4ch、最大分解能:14bit(1/16,000) 電圧 −10~+10V、−5~+5V、0~+10V、0~+5V、−100~+100mV(注2) 電流 0~20mA | DC24V | プッシュイン式端子台 | ![]() AFP0RA42U | 62,500円 |
| 〈出力仕様〉チャンネル数: 2ch、最大分解能:14bit(1/16,000) 電圧 −10~+10V、−5~+5V、0~+10V、0~+5V、−100~+100mV(注2) 電流 0~20mA、4~20mA | ねじ端子台 | AFP0RA42 | 58,500円 | ||
| FP0Rアナログ 出力ユニット | 〈出力仕様〉チャンネル数: 4ch、最大分解能:14bit(1/16,000) 電圧 −10~+10V、−5~+5V、0~+10V、0~+5V、−100~+100mV(注2) 電流 0~20mA、4~20mA | DC24V | プッシュイン式端子台 | ![]() AFP0RDA4U | 80,100円 |
| ねじ端子台 | AFP0RDA4 | 76,100円 | |||
| FP0 熱電対 ユニット | チャンネル数:入力4ch、K、J、T、R熱電対、分解能 0.1℃ | — | プッシュイン式端子台 | ![]() AFP0420U | 61,400円 |
| ねじ端子台 | AFP0420 | 57,400円 | |||
| チャンネル数:入力8ch、K、J、T、R熱電対、分解能 0.1℃ | — | プッシュイン式端子台 | ![]() AFP0421U | 97,600円 | |
| ねじ端子台 | AFP0421 | 93,600円 |
(注1):MILコネクタ、モレックスコネクタコントロールユニットとの組み合わせ使用も可能です。
(注2):−100~+100mVは、Ver.1.2以降の商品より搭載(12bitモードのみ)。
リンク・通信ユニット[FP0と共通]

| 品名 | 仕様 | 定格電圧 | ご注文品番 | 標準価格 (税別) |
|---|---|---|---|---|
| FP0 CC-Link スレーブユニット | FP0をCC-Linkの子局として機能させるためのユニット。 FP0増設バスの一番右端に1台のみ接続可能。 ※FP0熱電対ユニットを混在使用の場合、精度が変わります。詳しくはカタログもしくはCC-Linkユニットマニュアルをご参照ください。 | DC24V | AFP07943 | 38,700円 |
補足事項[コントロールユニット、増設ユニット、高機能ユニット共通]
- 定格電圧が記載されたユニットには、電源ケーブルが付属されています。
コントロールユニット、増設ユニット(リレー出力のみ)、アナログ出力ユニット、CC-Linkスレーブユニット - プッシュイン式端子台タイプ、ねじ端子台タイプには、フェニックス・コンタクト株式会社製コネクタが付属されています。
ねじ端子台タイプの配線には、2.5㎜幅のドライバが必要です。
専用の端子台ドライバ(フェニックス・コンタクト株式会社 型番SZS 0,4x2.5相当)または相当品をご用意ください。
フェルール端子を使用する場合、適合端子は「使用上のご注意」をご参照下さい。 - モレックスコネクタタイプには、日本モレックス合同会社製コネクタ(型番:51067-0900,9ピン)が付属されています。
配線には、専用のモレックスコネクタ用圧接工具(日本モレックス合同会社 型番:57189-5000相当)が必要です。 - MILコネクタタイプには、バラ線圧接ソケットとコンタクトが付属されています。
配線には、バラ線圧接工具(ご注文品番:AXY52000FP)が必要です。
その他通信関連商品
- FP7 CPUユニット
集めたデータをWEBブラウザで見せることが可能なPLC。Web機能・メール機能を搭載。
オプション
プログラミングツール
ソフトウェアの仕様については、各ソフトウェアのページにてご確認ください。
| 品名 | 内容 | ご注文品番 | 標準価格 <税別> | ||
|---|---|---|---|---|---|
| Windows版 ツールソフト Control FPWIN GR7 | 日 本 語 版 | FP7シリーズは、暗号化設定機能がないCPUユニットのみに対応 | AFPSGR7JP | 46,600円 | |
| セキュリティ 強化タイプ | FP7シリーズは、暗号化設定機能がある(セキュリティ強化)CPUユニットにも対応 | AFPSGR7JPS | 46,600円 | ||
| 英 語 版 | FP7シリーズは、暗号化設定機能がないCPUユニットのみに対応 | AFPSGR7EN | 46,600円 | ||
| セキュリティ 強化タイプ | FP7シリーズは、暗号化設定機能がある(セキュリティ強化)CPUユニットにも対応 | AFPSGR7ENS | 46,600円 | ||
| Windows版 ツールソフト Control FPWIN Pro7 | 日本語 英語 中国語 韓国語 | FPシリーズ全機種 (FP7シリーズは、暗号化設定機能がないCPUユニットのみに対応) | AFPSPR7A | 46,600円 | |
FPシリーズ全機種 | AFPSPR7AS | ||||
(注1):Windows®は、米国Microsoft Corporationの、米国およびその他の国における登録商標または商標です。
(注2): その他旧PLC等への対応詳細は、各ソフトウェアのページをご参照ください。
配線工具
![]() | バラ線圧接工具 トランジスタ出力タイプ付属のMILコネクタ結線時に必要。 | AXY52000FP 5,300円 |
取付部品
![]() | FP0取付プレート スリム30型 ネジ止め用取付プレート。幅30mmタイプ。 | AFP0811 (10個入) 3,200円 |
![]() | FP0取付プレート スリム型 ネジ止め用取付プレート。スリム型。 | AFP0803 (10個入) 3,200円 |
![]() | 取付プレート フラット型 ネジ止め用取付プレート。フラット型。 | AFP0804 (10個入) 3,400円 |
入出力ケーブル
![]() | トランジスタ出力タイプ用 I/Oケーブル 片側MILコネクタ付きバラ線ケーブル(10芯)、AWG22、0.3mm2、 2本(青・白)1セット | 長さ1m、 2本セット | AFP0521 6,500円 |
| 長さ3m、 2本セット | AFP0523 8,200円 |
(注1) C16T/E16X、E16T/E16YTには、I/Oケーブルはそれぞれ1セット(2本)必要です。
(注2) C32T/E32T/には、I/Oケーブルはそれぞれ2セット(計4本)必要です。
補修部品
![]() | プッシュイン式端子台ソケット プッシュイン式端子台タイプに付属。 | AFP0809 (2個入) 6,600円 |
![]() | ねじ端子台ソケット ねじ端子台タイプに付属。 | AFP0802 (2個入) 2,600円 |
![]() | モレックスソケット モレックスコネクタタイプに付属。 | AFP0801 (2個入) 1,200円 |
![]() | バラ線圧接ソケット MILコネクタタイプに付属。 コンタクト(AWG#22、#24用)同梱 | AFP0807 (2個入) 2,000円 |
![]() | 電源ケーブル (長さ1m) コントロールユニット、アナログ出力ユニットに付属。 | AFPG805 (1個入) 710円 |
| 電源ケーブル (長さ1m) 増設ユニット(リレー出力)、CC-Linkスレーブユニットに付属。 | AFP0581 (1個入) 590円 |
バラ線用圧接コンタクト
| 品名 | ご注文品番 | 適合ケーブルサイズ | 電線仕様 | 標準価格(税別) | |
|---|---|---|---|---|---|
| 被膜外径 | 備考 | ||||
| バラ線用圧接コンタクト | AXW7221FP (1連5ピン) | AWG#22 | ø1.5~ø1.1 | AWG#22は12本/0.18のより線 | 90円 |
| AWG#24 | より線 | ||||
| AXW7231FP (1連5ピン) | AWG#26 | ø1.3~ø1.1 | より線 | ||
| AWG#28 | より線 | ||||
4点ユニットリレー(PhotoMOSリレーパワータイプ)

| 接点構成 | タイプ | 定格入力電圧 | 4点ユニットリレー | |||
|---|---|---|---|---|---|---|
| 型番 | ご注文品番 | 箱入数 | ||||
| 1a×4 | DC専用 (AQZ102搭載) | DC12V | RT3SP1-12V | AY34001 | 内箱1個 外箱20個 | |
| DC24V | RT3SP1-24V | AY34002 | ||||
| AC/DC兼用 (AQZ204搭載) | DC12V | RT3SP2-12V | AY35001 | |||
| DC24V | RT3SP2-24V | AY35002 | ||||
(注1)PhotoMOSリレーパワータイプ搭載済みです。PA-Nリレーは搭載できません。
(注2)他の接点構成については、お問い合わせください。
4点ターミナル

| タイプ | 定格入力電圧 | ご注文品番 |
|---|---|---|
| リレーなしタイプ | DC12、24V | AY30000 |
箱入数:内箱1個、外箱20個
搭載可能リレー
PA-Nリレー

PhotoMOSリレー
パワー電圧駆動タイプ

4点ターミナル(AY30000)搭載可能リレー
(注1) 上記以外のリレーを本商品に搭載すると、商品の異常動作、故障、接続した機器の故障などの原因となりますので、絶対にお避けください。
(注2) PhotoMOSリレー パワータイプの標準タイプは、搭載できません。必ずパワー電圧駆動タイプをご使用ください。

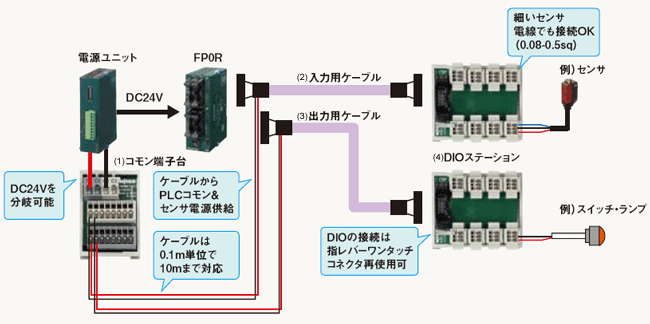

WAGO DIOステーション
FP0Rとセンサを簡単・確実接続

(2)(3)ケーブル仕様
AWG28、定格電圧:30V
シース外径:ø4.4
最小曲げ半径:R=13.2
電源線:0.3sq、250mm

| 品名 | 型番 |
|---|---|
| (1)コモン端子台 | PM-PW8-739/3.5 |
| (2)入力用PMやわらかケーブル | PM-FP0X-M733SS-F□M |
| (3)出力用PMやわらかケーブル | PM-FP0Y-M733SS-F□M |
| (4)8点 MIL-DIOステーション | PM-M733-3X8PC-S1 |
| DIOステーションに関するご質問は、ワゴジャパン(株)までお問合せください。 代表 : 03-5627-2050 URL : https://www.wago.co.jp/ |
コネクタターミナル
FP0Rと使用できるコネクタターミナルをご紹介します。
東洋技研(株)製

コネクタターミナル型番
・PCX-1H20(横型、スプリング式、極数20P)

・PCN7-1H20(圧着端子式、極数20P)
※:写真は、極数40Pコネクタターミナルです。
ケーブル型番
・パナソニック インダストリー製FP0R用ケーブル(特注)
SA14083-01-※M(ターミナル側20P⇔PLC側10P×2、シールドなし)
※ケーブル長:0.5/1/1.5/2/3(m)
| コネクタターミナルに関するご質問は、東洋技研(株)までお問い合わせください。 技術相談窓口:0266-27-2292 URL:https://www.togi.co.jp/ |
仕様
- 機能仕様(FP0Rコントロールユニット)
- 一般仕様(FP0Rコントロールユニット)
- 入力仕様(コントロールユニット・増設ユニット共通)
- 出力仕様(コントロールユニット・増設ユニット共通)
- 入出力回路図
- アナログユニット仕様
- 熱電対ユニット仕様
- I/Oリンクユニット仕様(終了品)
- FP WEBSERVER 2 ユニット仕様(終了品)
- CC-Link スレーブユニット仕様
- 電源ユニット仕様
- 消費電流一覧
機能仕様(FP0Rコントロールユニット)
| FP0R コントロールユニットの種類 | FP0R-C10 (リレー出力のみ) | FP0R-C14 (リレー出力のみ) | FP0R-C16 (トランジスタ出力のみ) | ||
|---|---|---|---|---|---|
| プログラム方式/制御方式 | リレーシンボル方式/サイクリック演算方式 | ||||
| 制御I/O点数 | コントロールユニットのみ | 10点 (入力6点、出力4点) | 14点 (入力8点、出力6点) | 16点 (入力8点、出力8点) | |
| 増設時1 ※コントロールユニットと同じ出力タイプで構成する場合 | 最大58点 | 最大62点 | 最大112点 | ||
| 増設時2 ※リレー/トランジスタ混在の場合 | 最大106点 | 最大110点 | 最大112点 | ||
| プログラムメモリ | フラッシュROM内蔵(バックアップ電池不要) | ||||
| プログラム容量 | 16,000ステップ | ||||
| 命令語数 | 基本命令 | 約110種類 | |||
| 応用命令 | 約210種類 | ||||
| 演算処理速度 | 3,000ステップまで | 基本命令0.08μs~、タイマ命令2.2μs~、応用命令0.32μs(MV命令)~ | |||
| 3,001ステップ以降 | 基本命令0.58μs~、タイマ命令3.66μs~、応用命令1.62μs(MV命令)~ | ||||
| 演算用メモリ | リレー | 内部リレー(R) | 4,096点 | ||
| タイマ/カウンタ(T/C) | 1,024点 | ||||
| メモリエリア | データレジスタ(DT) | 12,315ワード | |||
| インデックスレジスタ(IX, IY) | 14ワード(IO~ID) | ||||
| マスタコントロールリレー(MCR) | 256点 | ||||
| ラベル数(JMP+LOOP) | 256点 | ||||
| 微分点数 | プログラム容量分 | ||||
| ステップラダー数 | 1,000工程 | ||||
| サブルーチン数 | 500サブルーチン | ||||
| 特殊機能 | 高速カウンタ(HSC) | 単相6点(C10は単相4点)(各入力最大50kHz)または2相3点(C10は2相2点)(各入力最大15kHz)(注1) | |||
| パルス出力 | なし | 4点(各軸最大50kHz) 2チャンネル独立制御可(注1) | |||
| PWM出力 | なし | 4点(6Hz~4.8kHz) | |||
| パルスキャッチ入力/割り込み入力 | 合計8点(高速カウンタを含む) | ||||
| 割り込みプログラム数 | 入力:8プログラム(C10のみ 入力:6プログラム)/定時:1プログラム/高速カウンタ一致、パルス出力一致:4プログラム | ||||
| 定時割り込み | 0.5ms単位:0.5ms~1.5s / 10ms単位:10ms~30s | ||||
| コンスタントスキャン | 0.5ms単位:0.5ms~600ms | ||||
| RS-232Cポート | C10CR□/C14CR□/C16C□に1ポート搭載(3P端子台) 伝送速度:2,400~115, 200bps 伝送距離:15m 通信方式:半二重方式 | ||||
| RS-485ポート | C10MR□/C14MR□/C16M□に1ポート搭載(3P端子台) 伝送速度:115.2kbps(設定により19.2kbpsに変更可) 伝送距離:1,200m 通信方式:半二重方式 | ||||
| 保守 | メモリバックアップ | プログラム/システムレジスタ | フラッシュROMで保持 | ||
| 演算用メモリ | 固定エリアをフラッシュROMで保持 カウンタ:16点 内部リレー:128点 データレジスタ:315ワード | ||||
| 自己診断機能 | ウォッチドッグタイマ(約690ms)、プログラム文法チェック | ||||
| リアルタイムクロック機能 | なし | ||||
| その他の機能 | RUN中書込(同時書換容量512ステップ)、RUN中ダウンロード(全プログラム)、パスワード設定(4桁、8桁)、読出禁止設定 | ||||
(注1)使用上の制限事項については、マニュアルをご参照ください。
| FP0R コントロールユニットの種類 | FP0R-C32 (トランジスタ出力のみ) | FP0R-T32 (トランジスタ出力のみ) | FP0R-F32 (トランジスタ出力のみ) | ||
|---|---|---|---|---|---|
| プログラム方式/制御方式 | リレーシンボル方式/サイクリック演算方式 | ||||
| 制御I/O点数 | コントロールユニットのみ | 32点 (入力16点、出力16点) | |||
| 増設時1 ※コントロールユニットと同じ出力タイプで構成する場合 | 最大128点 | ||||
| 増設時2 ※リレー/トランジスタ混在の場合 | 最大128点 | ||||
| プログラムメモリ | フラッシュROM内蔵(バックアップ電池不要) | ||||
| プログラム容量 | 32,000ステップ | ||||
| 命令語数 | 基本命令 | 約110種類 | |||
| 応用命令 | 約210種類 | ||||
| 演算処理速度 | 3,000ステップまで | 基本命令0.08μs~、タイマ命令2.2μs~、応用命令0.32μs(MV命令)~ | |||
| 3,001ステップ以降 | 基本命令0.58μs~、タイマ命令3.66μs~、応用命令1.62μs(MV命令)~ | ||||
| 演算用メモリ | リレー | 内部リレー(R) | 4,096点 | ||
| タイマ/カウンタ(T/C) | 1,024点 | ||||
| メモリエリア | データレジスタ(DT) | 32,765ワード | |||
| インデックスレジスタ(IX, IY) | 14ワード(IO~ID) | ||||
| マスタコントロールリレー(MCR) | 256点 | ||||
| ラベル数(JMP+LOOP) | 256点 | ||||
| 微分点数 | プログラム容量分 | ||||
| ステップラダー数 | 1,000工程 | ||||
| サブルーチン数 | 500サブルーチン | ||||
| 特殊機能 | 高速カウンタ(HSC) | 単相6点(C10は単相4点)(各入力最大50kHz)または2相3点(C10は2相2点)(各入力最大15kHz)(注1) | |||
| パルス出力 | 4点(各軸最大50kHz) 2チャンネル独立制御可(注1) | ||||
| PWM出力 | 4点(6Hz~4.8kHz) | ||||
| パルスキャッチ入力/割り込み入力 | 合計8点(高速カウンタを含む) | ||||
| 割り込みプログラム数 | 入力:8プログラム(C10のみ 入力:6プログラム)/定時:1プログラム/高速カウンタ一致、パルス出力一致:4プログラム | ||||
| 定時割り込み | 0.5ms単位:0.5ms~1.5s / 10ms単位:10ms~30s | ||||
| コンスタントスキャン | 0.5ms単位:0.5ms~600ms | ||||
| RS-232Cポート | C32C□/T32C□/F32C□に1ポート搭載(3P端子台) 伝送速度:2,400~115, 200bps 伝送距離:15m 通信方式:半二重方式 | ||||
| RS-485ポート | C32M□/T32M□/F32M□に1ポート搭載(3P端子台) 伝送速度:115.2kbps(設定により19.2kbpsに変更可) 伝送距離:1,200m 通信方式:半二重方式 | ||||
| 保守 | メモリバックアップ | プログラム/システムレジスタ | フラッシュROMで保持 | ||
| 演算用メモリ | 固定エリアをフラッシュROMで保持 カウンタ:16点 内部リレー:128点 データレジスタ:315ワード | 固定エリアをフラッシュROMで保持 カウンタ:16点 内部リレー:128点 データレジスタ:315ワード 内蔵2次電池による全領域バックアップ | FeRAMによる全領域バックアップ(電池不要) | ||
| 自己診断機能 | ウォッチドッグタイマ(約690ms)、プログラム文法チェック | ||||
| リアルタイムクロック機能 | なし | あり | なし | ||
| その他の機能 | RUN中書込(同時書換容量512ステップ)、RUN中ダウンロード(全プログラム)、パスワード設定(4桁、8桁)、読出禁止設定 | ||||
(注1)使用上の制限事項については、マニュアルをご参照ください。
一般仕様(FP0Rコントロールユニット)
| 項目 | 仕様 | |
|---|---|---|
| 定格電圧 | 24V DC | |
| 電圧許容範囲 | 20.4~28.8V DC | |
| 許容瞬時停電時間 | C10, C14, C16 | 5ms(20.4V DC時)、10ms(21.6V DC以上) |
| C32, T32, F32 | 10ms(20.4V DC以上) | |
| 使用周囲温度 | 0~+55℃ | |
| 保存周囲温度 | -40~+70℃(T32のみ -20℃~+70℃) | |
| 使用周囲湿度 | 10~95%RH (at 25℃ 結露なきこと) | |
| 保存周囲湿度 | 10~95%RH (at 25℃ 結露なきこと) | |
| 耐電圧(検知電流 5mA) | 入力端子一括-出力端子一括, 出力端子一括-電源端子・機能アース端子一括・・・Tr出力:500V AC 1分間(Ry出力:1,500V AC 1分間) / 入力端子一括-電源端子・機能アース端子一括, 機能アース端子-電源端子・・・Tr出力:500V AC 1分間(Ry出力:500V AC 1分間) / 出力端子一括-出力端子一括(異コモン間)・・・(Ry出力:1,500V AC 1分間) | |
| 絶縁抵抗(試験電圧500V DC) | 入力端子一括-出力端子一括, 入力端子一括-電源端子・機能アース端子一括, 出力端子一括-電源端子・機能アース端子一括, 機能アース端子-電源端子・・・Tr出力:100MΩ以上(Ry出力:100MΩ以上)/ 出力端子一括-出力端子一括(異コモン間)・・・Ry出力:100MΩ以上 | |
| 耐振動 | 5~9Hz 片振幅3.5mm 1掃引/1分間、9~150Hz 定加速度9.8m/s2 1掃引/1分間 XYZ各方向 10分間 | |
| 耐衝撃 | 147m/s2以上 XYZ各方向 4回 | |
| 耐ノイズ性 | 1,000V[p-p]パルス幅 50ns、1μs(ノイズシミュレータによる) (電源端子) | |
| 使用雰囲気 | 腐食性ガスのないこと。 塵埃がひどくないこと。 | |
入力仕様(コントロールユニット・増設ユニット共通)
(同時ON点数の制限については、マニュアルでご確認ください。)
| 項目 | 仕様 | ||
|---|---|---|---|
| コントロールユニット | 増設ユニット | ||
| 定格入力電圧 | 24V DC | ||
| 使用電圧範囲 | 21.6~26.4 V DC | ||
| 定格入力電流 | 約2.6mA(24V DC時) | 約4.7mA(24V DC時) | |
| 入力インピーダンス | 約9.1kΩ | 約5.1kΩ | |
| コモン方式 | 4点 1コモン(E8R)、6点 1コモン(C10)、8点 1コモン〔C14/C16/E8X/E16T(P)〕、16点 1コモン〔C32/T32/F32/E32T(P)/E16X〕 | ||
| 最小ON電圧/最小ON電流 | 19.2V/2mA | ||
| 最大OFF電圧/最大OFF電流 | 2.4V/1.2mA | ||
| 応答時間 | OFF→ON | 20μs以下 ※入力時定数(0.1~64ms)設定可能 | 2ms以下 |
| ON→OFF | 同上 | 同上 | |
| 絶縁方式 | フォトカプラ | ||
(注1)X0~X7は高速カウンタ入力用で応答時間が速いため、通常の入力としてご使用の場合、チャタリングやノイズを入力信号として受け付ける可能性がありますので、ラダープログラムにてタイマを入れることをお奨めします。
出力仕様(コントロールユニット・増設ユニット共通)
(同時ON点数の制限については、マニュアルでご確認ください。)
1.リレー出力タイプ
| 項目 | 仕様 | |
|---|---|---|
| 出力形式 | 1a出力 | |
| 定格制御容量 | 2A 250V AC、2A 30V DC(1コモンあたり4.5A) | |
| 応答時間 | OFF→ON | 約10ms |
| ON→OFF | 約8ms | |
| 寿命 | 機械的 | 2,000万回以上 |
| 電気的 | 10万回以上 | |
| サージキラー | なし | |
| コモン方式 | 2点1コモン+1点1コモン+1点1コモン(C10)、 4点1コモン+1点1コモン+1点1コモン(C14)、4点1コモン(E8R)、8点1コモン(E16R/E8YR) | |
2.トランジスタ出力タイプ
| 項目 | 仕様 | ||
|---|---|---|---|
| NPN | PNP | ||
| 出力形式 | オープンコレクタ | ||
| 定格負荷電圧 | 5~24V DC | 24V DC | |
| 負荷電圧許容範囲 | 4.75~26.4V DC | 21.6~26.4V DC | |
| 最大負荷電流 | C16/C32/T32/F32 : 0.2A/点(1コモン端子あたり最大1A) E16/E32/E8Y/E16Y : 0.3A/点(1コモン端子あたり最大1A) | ||
| OFF時漏洩電流 | 1μA以下(注2) | ||
| ON時最大電圧降下 | 0.2V DC以下(注3) | ||
| 応答時間 | OFF→ON | 20μs以下(負荷電流5mA以上時)、0.1ms以下(負荷電流0.5mA以上時)(注1) | |
| ON→OFF | 40μs以下(負荷電流5mA以上時)、0.2ms以下(負荷電流0.5mA以上時)(注1) | ||
| 外部供給電源 | 電圧 | DC21.6~26.4V | |
| 電流 | C16/E16T/E8YT : 30mA以下 | C16/E16P/E8YP : 35mA以下 | |
| C32/T32/F32/E32T/E16Y : 60mA以下 | C32/T32/F32/E32P/E16YP : 70mA以下 | ||
| サージキラー | ツェナーダイオード | ||
| コモン方式 | 8点 1コモン〔C16/E16T(P)/E8YT(P)〕、16点 1コモン〔C32/T32/F32/E32T(P)/E16YT(P)〕 | ||
| 絶縁形式 | フォトカプラ | ||
(注1)増設ユニットは1ms以下
(注2)増設ユニットは100μA以下
(注3)増設ユニットは1.5V以下

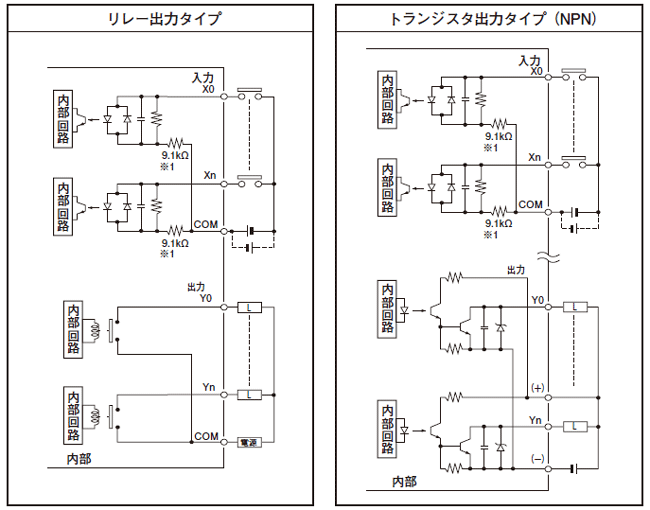

入出力回路図

注)トランジスタ出力タイプの場合、(+)(-)端子間の外部供給電圧は、21.6~26.4 V DCの範囲でご使用ください。
※1 増設ユニットは5.1kΩ
アナログユニット仕様
| 品名 | アナログ入力ユニット | アナログ入出力ユニット (入力部のみ) | ||||
|---|---|---|---|---|---|---|
| ご注文品番 | AFP0RAD4(U) | AFP0RAD8(U) | AFP0RA21(U) | AFP0RA42(U) | ||
| 入力ch/出力ch | 4/0 | 8/0 | 2/1 | 4/2 | ||
| 入力レンジ (デジタル 入力範囲) (注1) | 電圧 | -10~+10V 14bit(-8,000~+8,000) -5~+5V 14bit(-8,000~+8,000) 0~+10V 14bit(0~+16,000) 0~+5V 14bit(0~+16,000) | ||||
| -100~+100mV 12bit(-2,000~+2,000)(注2) | - | |||||
| 電流 | 0~20mA 14bit(0~+16,000) | |||||
| 絶対最大入力 | 電圧 | ±15V | ||||
| 電流 | ±30mA | |||||
| 入力 インピーダンス | 電圧 | 約1MΩ | ||||
| 電流 | 約250Ω | |||||
| 最大分解能 | 14bit( 1/16,000) | |||||
| 総合精度 | 電圧 | ±100mV時 | ±0.6%F.S.以下(+25℃にて) ±1.0%F.S.以下(0~+55℃にて) | - | ||
| その他 | ±0.2%F.S.以下(+25℃にて) ±0.4%F.S.以下(0~+55℃にて) | |||||
| 電流 | ±0.3%F.S.以下(+25℃にて) ±0.6%F.S.以下(0~+55℃にて) | |||||
| 変換速度 | 2ms/全ch | |||||
| その他機能 | 平均処理(移動、回数) 旧プログラム対応機能(12bit) | |||||
| 絶縁方式 | 入力端子~ 内部回路間 | フォトカプラ 絶縁型DC/DCコンバータ | ||||
| チャンネル間 | 非絶縁 | |||||
(注1) : アナログ入力ユニットVer.1.1 以前の商品、アナログ入出力ユニットの場合、入力が未接続となっているチャンネルには、約 2V のアナログ入力に相当するデジタル変換値を表示します。アナログ入力ユニットVer.1.2 以降の商品は、約0V 相当となります。
(注2) : Ver.1.2以降の商品より搭載(12bitモードのみ)
| 品名 | アナログ出力ユニット | アナログ入出力ユニット (出力部のみ) | ||
|---|---|---|---|---|
| ご注文品番 | AFP0RDA4(U) | AFP0RA21(U) | AFP0RA42(U) | |
| 入力ch/出力ch | 0/4 | 2/1 | 4/2 | |
| 出力レンジ (アナログ出力 設定範囲) | 電圧 | -10~+10V 14bit(-8,000~+8,000) -5~+5V 14bit(-8,000~+8,000) 0~+10V 14bit(0~+16,000) 0~+5V 14bit(0~+16,000) | ||
| 電流 | 0~20mA 14bit(0~+16,000) 4~20mA 14bit(0~+16,000) | |||
| 出力インピーダンス | 電圧 | 0.5Ω以下 | ||
| 出力最大電流 | 電圧 | ±10mA | ||
| 出力許容負荷抵抗 | 電流 | 500Ω以下 | ||
| 最大分解能 | 14bit( 1/16,000) | |||
| 総合精度 | 電圧 | ±0.2%F.S.以下(+25℃にて) ±0.4%F.S.以下(0~+55℃にて) | ||
| 電流 | ±0.3%F.S.以下(+25℃にて) ±0.6%F.S.以下(0~+55℃にて) | |||
| 変換速度 | 500μs/全ch | |||
| その他機能 | 旧プログラム対応機能(12bit) | |||
| 絶縁方式 | 出力端子~ 内部回路間 | フォトカプラ 絶縁型DC/DCコンバータ | ||
| チャンネル間 | 非絶縁 | |||
受注終了品
| 項目 | アナログ入力仕様 | ||
|---|---|---|---|
| FP0-A21 | FP0-A80 | ||
| 入力点数 | 2チャンネル/ユニット | 8チャンネル/ユニット 入力点数切替可能:2, 4, 6, 8 チャンネル | |
| 入力レンジ | 電圧レンジ | 0~5V(K0~K4000 (注1)) / -10~+10V (K-2000~K+2000 (注1)) | 0~5V(K0~K4000 (注1)) / -10~+10V -100~+100mV(K-2000~K+2000 (注1)) |
| 電流レンジ | 0~20mA(K0~K4000 (注1)) | ||
| 分解能 | 1/4,000(12ビット) | ||
| 変換速度 | 1ms/チャンネル (注2) | ||
| 総合精度 | ±1%F.S.以下(0~55℃)、±0.6%F.S.以下(25℃) | ||
| 入力インピーダンス | 電圧レンジ | 1MΩ以上 | |
| 電流レンジ | 250Ω | ||
| 絶対最大能力 | 電圧レンジ | ±15V | |
| 電流レンジ | ±30mA | ||
| 絶縁方式 | アナログ入力端子~FP0内部回路間 : フォトカプラ絶縁(チャンネル間は非絶縁) アナログ入力端子~アナログI/Oユニット 外部供給電源間 : 絶縁型DC/DCコンバータによる アナログ入力端子~アナログ出力端子間 : 絶縁型DC/DCコンバータによる | アナログ入力端子~FP0内部回路間 : フォトカプラ絶縁(チャンネル間は非絶縁) アナログ入力端子~A/D変換ユニット 外部供給電源間 : 絶縁型DC/DCコンバータによる | |
| 入出力接点占有数 | 入力接点32点 | ||
| 平均化処理機能 | なし | なし/あり 切り替え可能 | |
(注1)アナログ入力値が上・下限度値を超えた場合、デジタル値は上・下限を維持します。

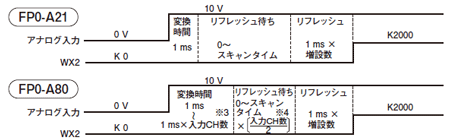

(注2)アナログデータがコントロールユニットの入力に反映されるには下記の時間がかかります。

(注3)入力チャンネル数切替スイッチの設定値。
(注4)コントロールユニット1スキャンごとに、2チャンネル分のデータをコントロールユニットが取り込みます。(入力チャンネル数切替スイッチの設定を8チャンネルにした場合、4スキャンに1回コントロールユニット上のデータが更新されます。)
受注終了品
| 項目 | アナログ出力仕様 | |||
|---|---|---|---|---|
| FP0-A21 | FP0-A04V | FP0-A04I | ||
| 出力点数 | 1チャンネル/ユニット | 電圧出力4チャンネル/ユニット | 電流出力4チャンネル/ユニット | |
| 出力レンジ | 電圧レンジ | -10~+10Vレンジ(K-2000~+2000 (注1)) | - | |
| 電流レンジ | 0~20mA(K0~K4000 (注1)) | - | 4~20mA(K0~K4000 (注1)) | |
| 分解能 | 1/4,000 (12ビット) | |||
| 変換速度 | 500μs/チャンネル (注2) | |||
| 総合精度 | ±1%F.S.以下(0~55℃)、±0.6%F.S.以下(25℃) | |||
| 出力インピーダンス | 電圧レンジ | 0.5Ω以下 | - | |
| 出力最大電流 | 電圧レンジ | ±10 mA | - | |
| 出力許容負荷抵抗 | 電流レンジ | 30Ω以下 | 1,000Ω以下 | 500Ω以下 |
| 絶縁方式(注2) | アナログ出力端子~FP0内部回路間 : フォトカプラ絶縁(チャンネル間は非絶縁) アナログ出力端子~アナログI/Oユニット外部供給電源間 : 絶縁型DC/DCコンバータによる アナログ出力端子~アナログ入力端子間 : 絶縁型DC/DCコンバータによる | アナログ出力端子~FP0内部回路間 : フォトカプラ絶縁(チャンネル間は非絶縁) アナログ出力端子~D/A変換ユニット外部供給電源間 : 絶縁型DC/DCコンバータによる | ||
| 入出力接点含有数 | 出力接点16点 | 入力接点16点、出力接点32点(注3) | ||
(注1)デジタル値が上・下限値を越えた場合、D/A変換を行いません(アナログ出力は前のデータのままです)。

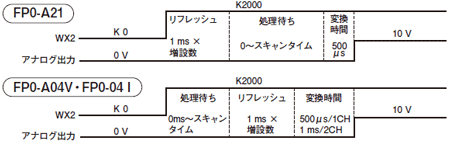

(注2)コントロールユニットの出力がアナログデータに反映されるには下記の時間がかかります。

(注3)コントロールユニット1スキャンで、2チャンネル分のデータをD/A変換ユニットに出力します。
熱電対ユニット仕様
| 項目 | 仕様 |
|---|---|
| 入力点数 | 4チャンネル、8チャンネル(入力点数切替可能:2, 4, 6, 8チャンネル) |
| 入力レンジ | K, Jレンジ -100.0 ~ 500.0 ℃ / -148.0 ~ 790.0 ℉ (注1) |
| Tレンジ -100.0 ~ 400.0 ℃ / -148.0 ~ 752.0 ℉ | |
| Rレンジ 0.0 ~ 1,500.0 ℃ / 32.0 ~ 1,590.0 ℉ (注1) | |
| デジタル出力 | K, J(℃時):K -1000 ~ K 5000 K, J(℉時):K -1480 ~ K 7900 (注1) (レンジオーバー時(℃):K -1001,K 5001またはK 8000) (レンジオーバー時(℉):K -1481,K 7901またはK 8000) (断線時:K 8000) (注2) (データ準備中:K 8001) (注3) T(℃時):K -1000 ~ K 4000 T(℉時):K -1480 ~ K 7520 (レンジオーバー時(℃):K 1001, K 4001またはK 8000) (レンジオーバー時(℉):K -1481,K 7521またはK 8000) (断線時:K 8000)(注2) (データ準備中:K 8001)(注3) R(℃時):K 0~ K 15000 R(℉時):K 320~ K 15900 (注1) (レンジオーバー時(℃):K 0,K 15001またはK 16000) (レンジオーバー時(℉):K 0,K 15901またはK 16000) (断線時:K 16000)(注2) (データ準備中:K 16001)(注3) |
| 分解能 | 0.1℃ |
| サンプリング周期(注5) | 300ms:入力点数切替2チャンネル時 (注4) 500ms:入力点数切替4チャンネル時 (注4) 700ms:入力点数切替6チャンネル時 (注4) 900ms:入力点数切替8チャンネル時 (注4) |
| 総合精度 | K, J レンジ(-100~500℃):±0.8℃以下 T レンジ(-100~400℃):±0.8℃以下 R レンジ(0~99.9℃):±3℃以下(100~299.9℃):±2.5℃以下 (300~1,500℃):±2℃以下 |
| 入力インピーダンス | 1MΩ以上 |
| 絶縁方式 | ・熱電対入力端子~FP0内部回路間:フォトカプラ絶縁,DC/DCコンバータ絶縁 ・熱電対入力端子各チャンネル間:PhotoMOSリレー絶縁 |
| 入出力接点含有数 | 入力接点 32点 (注6) |
(注1) ℉表示(華氏)の場合は℃表示(摂氏)よりデジタル値(温度としての数字)が大きくなりますので、測定できる上限温度が低くなります。
(注2) 熱電対断線時には、70秒以内にデジタル値がK 8000または、K 16000になります。断線から発生し得る危険回避処理をおこなってから、熱電対を交換してください。
(注3) 電源投入から変換データが用意できるまでの間は、デジタル値はK 8001または、K 16001になります。その間のデータは採用しないよう、ラダープログラムを作成してください。
(注4) 入力CH数切替スイッチの設定値。
(注5) 過去8回の変換値から最大値と最小値を削除した6回の変換値の平均を取っているため、急激な温度の変化に対するデジタル値の応答には時間がかかります。
(注6) コントロールユニット1スキャンごとに、2ch分のデータをコントロールユニットが読み込みます。商品仕様書・マニュアルに記載のサンプルプログラムを用いデータを読み込んでください。
I/Oリンクユニット仕様(終了品)
| 項目 | 仕様 |
|---|---|
| 通信方式 | 二線式半二重 |
| 同期方式 | 調歩同期式 |
| 伝送路 | 2芯ケーブル (ツイストペアケーブルまたはVCTF0.75mm2×2C<JIS>相当品) |
| 伝送距離(総延長) | 最大700m (ツイストペアケーブル使用時) 最大400m (VCTF線使用時) |
| 伝送速度 | 0.5Mbps |
| I/Oリンクユニット 1台当たりのI/O点数 | 64点(入力32点 + 出力32点) (注1) |
| リモートI/Oマップ割付 | 32X / 32Y |
| インターフェース | RS485準拠 |
| 伝送エラーチェック | CRC方式 |
(注1) この点数は、上位PLCとネットワークMEWNET-Fを介して、I/Oリンクできる点数です。I/Oリンクユニットの異常フラグの出力をON (あり) に設定している場合は、63点(入力31点 + 出力32点)となります。
FP WEBSERVER 2 ユニット仕様(終了品)
| 通信機能 | RS232C⇔Ethernet変換 (Ethernet経由によるPLCのリモートプログラミング) E-mail送信機能 HTTPサーバ機能 汎用通信(サーバ/クライアント) PPPサーバ機能 |
|---|---|
| 通信インターフェース | RS232C 端子台3ピン:主にPLC接続用 RS232C D-sub9ピン:主にMODEM接続用 100 BASE-TX(RJ45):Ethernet接続用 |
| RS232C通信 | 通信速度:1,200, 2,400, 4,800, 9,600, 19,200, 38,400, 57,600, 115,200bit/s データ長:7, 8bits バリティ:偶数、奇数、無 |
| Ethernet通信 | 100Mbit/s (100BASE-TX:RJ45) |
| サポートプロトコル | TCP, UDP, IP, DHCP, ETP, TELNET, HTTP, SMTP, PPP |
| メモリ容量 | 約148kB (htmファイル等の格納用) |
| 設定方法 | FP Web Configurator Tool 2 により各動作設定を行う |
CC-Link スレーブユニット仕様
1.通信仕様
| 対応バージョン | CC-Link Ver.1.10 | ||
|---|---|---|---|
| 通信方式 | ブロードキャストポーリング方式 | ||
| 通信速度 | 10M / 5M / 2.5M / 625k / 156kbit/s | ||
| 最大伝送距離(注1) | Ver1.10対応CC-Link専用ケーブル CC-Link 専用高性能ケーブル | CC-Link 専用ケーブル | |
| 10Mbit/s | 100m | 100m | |
| 5Mbit/s | 160m | 150m | |
| 2.5Mbit/s | 400m | 200m | |
| 625kbit/s | 900m | 600m | |
| 156kbit/s | 1,200m | 1,200m | |
| インターフェース | RS485 | ||
| 局タイプ | リモートデバイス局 | ||
| 占有局数 | 1局 | ||
(注1)最大伝送距離は、マルチドロップで接続された両端のケーブル長のことです。
通信速度、CC-Linkのバージョンおよび使用される専用ケーブルの種類などにより制約があります。
CC-Linkの詳細仕様はCC-Link協会にお問い合わせください。
電源ユニット仕様(終了品)
| 入力 | 定格入力電圧 | AC100~240V |
|---|---|---|
| 入力電圧変動範囲 | AC85~264V | |
| 定格周波数 | 50/60Hz | |
| 周波数範囲 | 47~63Hz | |
| 相数 | 単相 | |
| 突入電流 | 30A(0-P)以下。ただしコールドスタートとする。 | |
| 漏洩電流 | 0.75mA以下 | |
| 許容瞬断時間 | 10ms以上 | |
| 出力 | 定格電圧 | DC24V |
| 電圧精度 | ±5% | |
| 定格電流 | 0.7A(注1) | |
| 出力電流範囲 | 0 ~0.6A | |
| リップル電圧 | 500mV以下 | |
| 保護機能 | 過電流保護 | 0.63A以上 |
| 過電圧保護 | あり |
(注1)定格電流以下であっても、突入電流の大きな機器を接続した場合は、立ち上がらない場合があります。
その場合は1~2Ω程度を電源ユニットと機器間に挿入し突入電流をおさえることをお奨めします。
適合圧着端子
| メーカー | 型名 | 適合電線 |
|---|---|---|
| 日本圧着端子 | V1.25-M3(丸型) V1.25-S3A(先開き) | 0.35~1.65mm2 AWG#22~#15 |
| V2-M3(丸型) V2-S3A(先開き) | 1.04~2.00mm2 AWG#17~#14 |

消費電流一覧
| ユニットの種類 | コントロールユニット部 消費電流(DC24V系) | 増設ユニット部 消費電流(DC24V系) | |
|---|---|---|---|
| FP0R コントロールユニット | C10 | 100mA以下 | - |
| C14 | 120mA以下 | - | |
| C16 | 70mA以下 | - | |
| C32 T32 F32 | 90mA以下 | - | |
| FP0R 増設ユニット | AFP0RE8X | 10mA以下 | - |
| AFP0RE8R | 10mA以下 | 50mA以下 | |
| AFP0RE8YR | 10mA以下 | 100mA以下 | |
| AFP0RE8YT/P | 15mA以下 | - | |
| AFP0RE16X | 10mA以下 | - | |
| AFP0RE16R | 20mA以下 | 100mA以下 | |
| AFP0RE16T/P | 20mA以下 | - | |
| AFP0RE16YT/P | 25mA以下 | - | |
| AFP0RE32T/P | 35mA以下 | - | |
| FP0R高機能 ユニット | AFP0RAD4(U) | 45mA以下 | - |
| AFP0RAD8(U) | 45mA以下 | - | |
| AFP0RDA4(U) | 10mA以下 | 180mA以下 | |
| AFP0RA21(U) | 10mA以下 | 80mA以下 | |
| AFP0RA42(U) | 10mA以下 | 120mA以下 | |
| FP0高機能 ユニット | AFP0420(U) AFP0421(U) | 25mA以下 | - |
| 通信関連 ユニット | AFP07943 | 40mA以下 | 40mA以下 |
(注1)コントロールユニット部消費電流
コントロールユニットの電源コネクタ部から消費される電流です。増設ユニット、高機能ユニットを増設すると表記の値の電流が増加します。
(注2)増設ユニット部消費電流
増設ユニットの電源コネクタ部から消費される電流です。記載のないユニットには電源コネクタがありません。
(注3)入力端子、出力端子へ接続する電源の消費電流は、入力仕様、出力仕様をご参照ください。
寸法図
単位mm
※イラストは代表品番を掲載しております。外形寸法のみご参照ください。
FP0R コントロールユニット/増設ユニット
コントロールユニットの種類
[C10R□/C10CR□/C10MR□/C14R□/C14CR□/C14MR□]
増設ユニット
[E8RU/E8RS/E8RM/E8YRU/E8YRS/E16RU/E16RS/E16RM]
(注1):DINレール取り付け位置は、ユニットの中心位置となります。
(注2):AFP0RE8YU、E8YSには、入力端子台がありません。

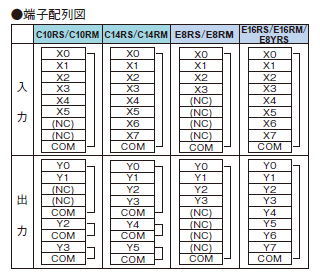

※下図は、コントロールユニットねじ端子台タイプを代表に掲載しています。


コントロールユニットの種類
[C16□/C16C□/C16M□]
増設ユニット
[E16□/E8X/E8Y□]
(注1):DINレール取り付け位置は、ユニットの中心位置となります。
(注2):AFP0RE8Xには、出力コネクタがありません。
(注3):AFP0RE8YT、E8YPには、入力コネクタがありません。
※下図は、コントロールユニットを代表に掲載しています。


(注) 入力回路の2つのCOM端子は内部でつながっています。
コントロールユニットの種類
[C32□/C32C□/C32M□/T32C□/T32M□/F32C□/F32M□]
増設ユニット
[E32□/E16X/E16Y□]
(注1):DINレール取り付け位置は、ユニットの中心位置となります。
(注2):AFP0RE32T、E32P、E16X、E16YT、E16YPは、25mmになります。
(注3):AFP0RE16Xには、出力コネクタがありません。
(注4):AFP0RE16YT、E16YPには、入力コネクタがありません。
※下図は、コントロールユニットを代表に掲載しています。


(注1) 入力回路の4つのCOM端子は内部でつながっています。
(注2) 出力回路の2つの(+)端子および2つの(-)端子は、それぞれ内部でつながっています。
増設時の外形寸法

FP0R/FP0 高機能ユニット

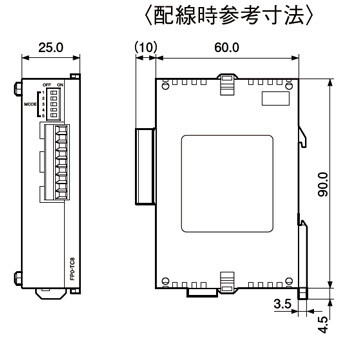

アナログユニット
[AFP0RAD4(U) / AFP0RA21(U)]
※下図は、ねじ端子台タイプを代表に掲載しています。
![アナログユニット [AFP0RAD4 / AFP0RA21]](https://jp.industry.panasonic.com/hubfs/pid-corp/products/fasys/plc/plc/fp0r/size_figure/images/pic20.jpg)

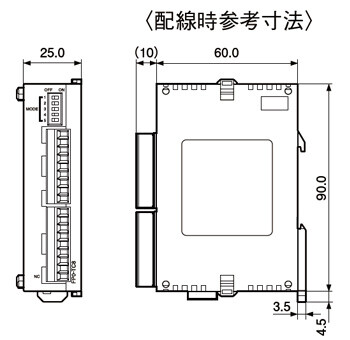

アナログユニット
[AFP0RAD8(U) / AFP0RDA4(U) / AFP0RA42(U)]
※下図は、ねじ端子台タイプを代表に掲載しています。
![アナログユニット [AFP0RAD8 / AFP0RDA4 / AFP0RA42]](https://jp.industry.panasonic.com/hubfs/pid-corp/products/fasys/plc/plc/fp0r/size_figure/images/pic21.jpg)

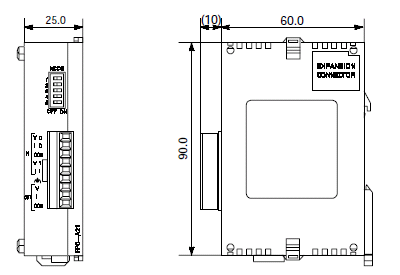

アナログI/Oユニット(受注終了品)

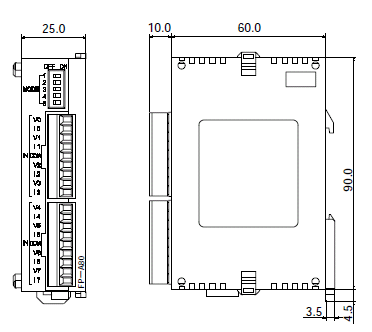

A/D変換ユニット(受注終了品)

D/A変換ユニット(受注終了品)

熱伝対ユニット

FP0 リンク・通信ユニット

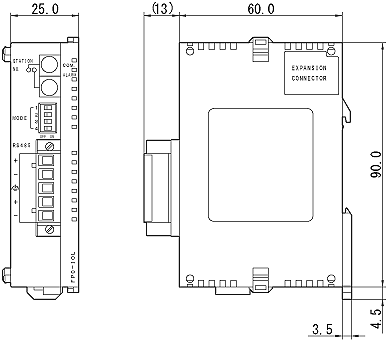

I/Oリンクユニット(受注終了品)

CC-Link スレーブユニット

FP0 電源ユニット

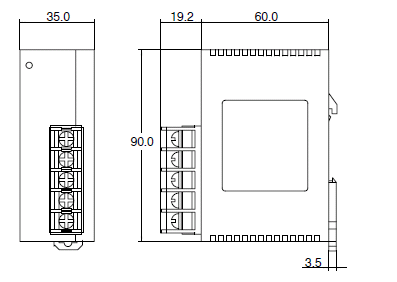

電源ユニット(受注終了品)

ソフトウェアのご紹介
プログラミングソフトウェア
- Control FPWIN Pro7
- Control FPWIN GR7 ※Ver.2.9より対応 (プログラムを分割して作成する場合、FP0Rはバージョン1.20以降が必要です。)
- Control FPWIN GR (受注終了品)
- Control FPWIN Pro ※Ver.6.1より対応 (受注終了品)
設定ソフトウェア
- PCWAY (受注終了品)
使用上のご注意
組合せなどの制限事項について
ユニットの組合せの制限
1.コントロールユニットに増設ユニットとアナログI/Oユニットを合わせて3台まで増設できます。
2.コントロールユニットの種類および増設するユニットの種類、順序に制限はありません。
3.リレー出力、トランジスタ出力タイプの混在も可能です。
増設方法
増設は、ユニット側面の増設コネクタ、ロックレバーを使ったスタッキング方式ですので増設ケーブルは不要です。
増設時の制御I/O点数
| コントロール ユニットの種類 | コントロール ユニット単体での I/O点数 | 同種の出力ユニット で増設 | トランジスタ出力の ユニットで増設 |
|---|---|---|---|
| C10 | 10点 | 最大58点 | 最大106点 |
| C14 | 14点 | 最大62点 | 最大110点 |
| C16 | 16点 | 最大112点 | 最大112点 |
| C32 T32 F32 | 32点 | 最大128点 | 最大128点 |
適合フェルール端子
ねじ端子台タイプ
| メーカー | 電線 | フェニックス・コンタクト社型番 | ||
|---|---|---|---|---|
| 公称断面積 | サイズ | 絶縁スリーブ付き | 絶縁スリーブなし | |
| フェニックス・コンタクト(株) | 0.25 mm2 | AWG #24 | AI 0,25-6 BU | A 0,25-7 |
| 0.34 mm2 | AWG #22 | AI 0,34-6 TQ | A 0,34-7 | |
| 0.50 mm2 | AWG #20 | AI 0,5-6 WH | A 0,5-6 | |
| 0.75 mm2 | AWG #18 | AI 0,75-6 GY | A 0,75-6 | |
| 1.00 mm2 | AWG #18 | - | A 1-6 | |
| 0.5 mm2x2 | AWG #20 x 2本用 | AI TWIN 2 x 0.5-8 WH | - | |
プッシュイン式端子台タイプ
| メーカー | 電線 | フェニックス・コンタクト社型番 | ||
|---|---|---|---|---|
| 公称断面積 | サイズ | 絶縁スリーブ付き | 絶縁スリーブなし | |
| フェニックス・コンタクト(株) | 0.25 mm2 | AWG #24 | AI 0,25-8 YE | A 0,25-7 |
| 0.34 mm2 | AWG #22 | AI 0,34-8 TQ | A 0,34-7 | |
| 0.50 mm2 | AWG #20 | AI 0,5-8 WH または AI 0,5-10 WH | A 0,5-8 または A 0,5-10 | |
| 0.75 mm2 | AWG #18 | - | A 0,75-8 または A 0,75-10 | |
| 1.00 mm2 | AWG #16 | - | A 1-8 または A 1-10 | |
