PhotoMOSリレー CC TSON 低C×R | PhotoMOSリレー

ダウンロード

  • ラインアップ

  • 基本情報

------------------------------ Tab1 showing ------------------------------

小型サイズ 低消費電流Max.0.2mAを実現した容量絶縁方式の半導体リレー

現在、取得している海外安全規格はありません。

機器設計の際は、『最新の商品仕様書』にてご確認願います。
使用上の注意事項は、カタログ/データシートや、関連情報をご覧ください。

    • 特長

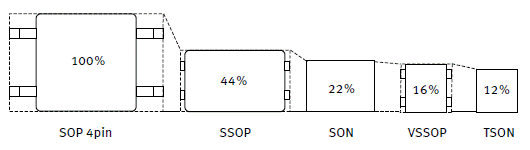

      1. 小型・低背形状：TSONパッケージを採用
        実装面積3.5 mm2を実現。従来品比（SONタイプ）約46 ％削減
        入力抵抗の外付が不要な電圧駆動タイプにより、更なる機器の小型化、基板の省スペース化、高密度実装化に貢献します。
        小型・低背形状：TSONパッケージを採用
      2. 低消費電流(入力電流:Max. 0.2 mA)
      3. 高温動作保証(Max. 105 °C)
      4. 電圧駆動タイプ(3～5 V)
      5. 低オン抵抗タイプと低出力端子間容量タイプを品揃え

    • 用途

      1. 計測機器
        ICテスタ、プローブカード、ボードテスタ、その他各種検査装置
      2. 通信機器
      3. セキュリティ、電池駆動機器など低消費電流が求められる用途
        注)車載用途にPhotoMOSをご検討の場合は、当社営業担当までお問い合わせください。

    ------------------------------ Always showing ------------------------------

    • ラインアップ
    • 受注終了予定
    PhotoMOSリレー CC TSON 低C×R 品番一覧
    該当する商品が見つかりませんでした。
    • 検索条件を見直していただき、再度検索をお試しください。
    • ご不明な点などありましたら、お気軽にお問合せください。

      • 箱入数

        テーピング包装 X、Z  : 1リール 3,500 個、外箱 3,500 個
        テーピング包装 1X : 1リール 1,000 個、外箱 1,000 個

      • 注）

        １，スペースの都合上、品番の⼀部 ＂1R6＂, ＂1R2＂, ＂2R2＂, ＂1R3＂, ＂5R3＂ のみ捺印しております。
        ２，出力定格の負荷電圧・負荷電流はピーク AC、 DCをあらわします。
        ３，包装形態はテーピング包装のみです。テーピング包装 X, 1X は、 1, 2 番端子が引き出し方向です。 テーピング包装 Z は、 3, 4 番端子が引き出し方向です。
