基本資訊
- 2022年4月 發布 Hello! GM1(技術資料)。
技術資料可從網站下載。
>>Hello! GM1
特點
PLC + Motion + Communication
PLC與運動控制一體化
高速運動控制 最快週期500μs
集成功能的多工控制
■運動控制
- 位置/速度/轉矩控制
- 凸輪同步、齒輪同步、CNC控制
■多工控制
- 高速運動控制
- 人機介面、設備、上位通訊
- 資料處理
PLC程式設計標準化
擺脫依賴製造商的程式設計
程式設計:符合IEC61131-3標準、PLCopen
支援6種語言:LD/ST/FBD/SFC/IL/CFC
利用程式庫功能實現元件化,支援物件導向程式設計
※可從本公司網站上免費下載。
上位設備的通訊強化
支持多種網路通訊協定
■ Motion
凸輪同步控制擴展編輯功能讓使用更簡便
擴展凸輪編輯器[Ver.1.4 新增功能]
通過直觀地編輯圖表、或對區間進行數值編輯,可以更簡單地制作凸輪曲線。
支持多種凸輪曲線[Ver.1.4 新增功能]
可在基礎凸輪曲線基礎上自由修改。
根據實際需求制作專用的凸輪曲線。
按不同用途優化的功能塊
■階梯型凸輪曲線[專利申請中][Ver.1.4 新增功能]
兼具梯形的通用性和5次曲線的連接性,可以制作抑制急劇加減速的凸輪曲線。
■ 旋切功能
在包裝機和裁切機上,可以在產品的進給方向上進行刀具速度同步的切斷動作。
相比線速度恆定的切割方法,形成的切割面更美觀。
便利的CNC運動控制功能
CNC程序編輯器
可以一邊編輯程序,一邊確認軌跡,因此,即使是第一次使用本軟體也能簡單地編制程序。
■ 支持多種CNC程序
2軸、3軸直線(圓弧)插補
可通過直線(圓弧)插補,從當前位置朝目標位置移動。
■坐標轉換
適用於工件坐標系、工具坐標系之間的轉換。 |
■路徑的平滑化、路徑圓弧處理
可將走刀路徑的連接部分更改為平滑的軌跡。 |
■重覆功能
可實現執行動作的重覆或基於條件分支的重覆。 |
■加工平面的變更、坐標轉換
可進行二維和三維的圓弧插補動作設定。 |
■刀具直徑補償
可在四邊形的內外側按照指定距離實施偏移。 |
■刀具長度補償
可根據道具長度不同對路徑進行補償。 |
■H開關功能
在插補動作的移動距離達到設定值時,可執行IO輸出的ON/OFF的功能。 |
■子程序
可實現程序的模塊化。 |
■ PLC
可實現物件導向程式設計
|
配方管理功能
|
|
專案管理功能 利用主機操作
|
|
■ Communication
可輕鬆進行通訊設定【新功能】
- 可輕鬆登錄至人機介面或OPC UA伺服器
- 可在XML檔中生成變數一覽
①OPC UA伺服器的有效/無效
②勾選要公開的變數進行登錄
對應各種規格
適合規格 | 規格 | |
---|---|---|
EU/UK 規格 | EMC | EN 61131-2 |
RoHS | EN IEC 63000 | |
UL 規格 | UL61010-1, UL61010-2-201 | |
CSA 規格 | C22.2 No.61010-1-12, C22.2 No.61010-2-201 | |
韓國電波法(KC)(註1) | KN 61131-2 |
(註1) AGM1CSEC16P, AGM1Y64P, AGM1XY64D2P 沒有取得KC 規格。
EMC : Electromagnetic Compatibility = 電磁相容性
RoHS : Restriction of Hazardous Substances
IEC : International Electrotechnical Commission = 國際電氣標準會議
EN : Europaischen Norman = 歐州規格
UL : Underwriters Laboratories = 美國保險業者試験所
CSA : Canadian Standards Association = 加拿大規格協會
KC : Radio Waves Act (South Korea)
Motion Controller是根據韓國電波法上Class A 設備(業務用廣播通訊設備)。
請確認以下注意事項後,再使用本產品。
------------------------------ Tab2 showing ------------------------------

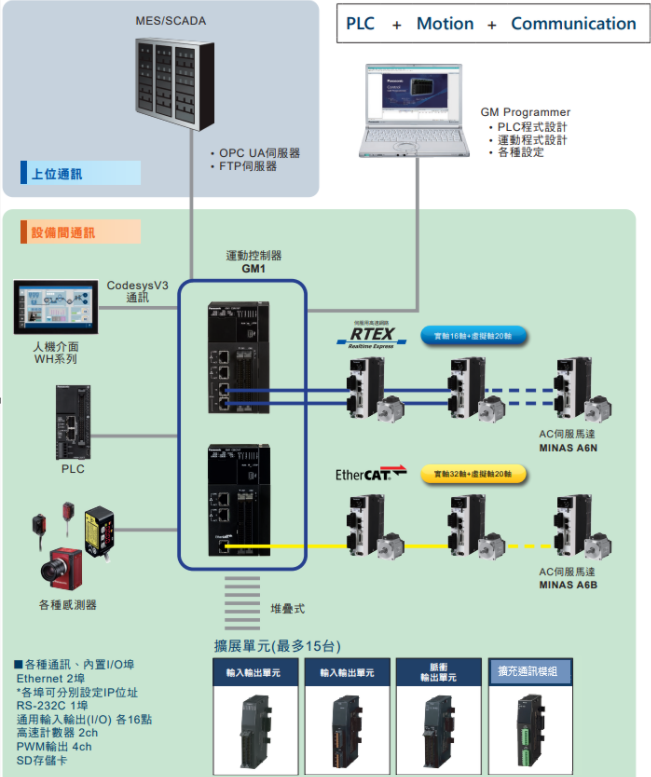

系統組成
※ Realtime Express及RTEX是松下控股株式會社的註冊商標。
※ Realtime Express是本公司研發的高速同步運動網路。
※ EtherCAT是德國Beckhoff Automation GmbH所授權的專利技術的註冊商標。
※ 正文中的系統名和產品名等為各公司的註冊商標。
------------------------------ Tab3 showing ------------------------------
模組一覽
名稱 | 軸數 | 網路 | I/O 點數 | 高速 計數器 | 額定 電壓 | 輸出規格 | 訂貨產品號 |
---|---|---|---|---|---|---|---|
GM1控制器 | 16軸 | RTEX | 輸入:16點 輸出:16點 | 2 ch | 24V DC | 電晶體輸出漏型(NPN) | AGM1CSRX16T |
32軸 | EtherCAT | AGM1CSEC16T (註2) | |||||
電晶體輸出源型(PNP) | AGM1CSEC16P |
名稱 | 種類 | I/O點數 | 規格 | 訂貨產品號 |
輸入輸出模組 | DC輸入 | 輸入:64點 | 24V DC 32點/1公共端 | AGM1X64D2 |
電晶體輸出漏型(NPN) | 輸出:64點 | 最大負載電流:0.3A (20.4~26.4V DC)、30mA (4.75V DC) 3.2A/公共端 32點/1公共端 | AGM1Y64T | |
電晶體輸出源型(PNP) | AGM1Y64P | |||
DC輸入電晶體輸出漏型(NPN) | 輸入:32點 輸出:32點 | 輸入:24V DC 32點/1公共端 輸出:最大負載電流:0.3A (20.4~26.4V DC)、30mA (4.75V DC) 3.2A/公共端 32點/1公共端 | AGM1XY64D2T | |
DC輸入電晶體輸出源型(PNP) | AGM1XY64D2P |
名稱 | 規格 | 訂貨產品號 |
---|---|---|
GM1 系列擴充通訊模組 | RS-232C × 2ch | AGM1NSCS2 |
RS-422A/485 × 2ch | AGM1NSCM2 | |
RS-232C × 1ch RS-422A/485 × 1ch | AGM1NSCS1M1 |
*1 控制器、擴展模組不附帶I/O連接器。請準備以下連接器。
散線連接器組件(型號:AFP2801) 排線連接器套件(型號:AFP2802)
控制器附帶電源電線(型號:AFPG805)。
*2 KC標誌認證不在物件範圍內。
------------------------------ Tab4 showing ------------------------------
------------------------------ Tab5 showing ------------------------------
規格
通用規格
項目 | 規格 |
---|---|
額定電壓 | 24V DC |
電壓容許範圍 | 20.4~28.8V DC |
容許瞬停時間 | 10 ms |
使用環境溫度 | 0 ~ +55℃ |
存儲環境溫度 | -40 ~ +70℃ |
使用環境濕度 | 10 ~ 95%RH (+25℃時無結露、結冰) |
存儲環境濕度 | 10 ~ 95%RH (+25℃時無結露、結冰) |
耐電壓 (檢測電流 5mA) | 500V AC 1分鐘(註1) |
絕緣電阻 (測試電壓 500V DC) | 100MΩ以上(註1) |
耐振動 | 符合JIS B 3502、IEC 61131-2 5~8.4Hz 單振幅3.5mm 8.4~150Hz 恒加速度 9.8m/s² X、Y、Z各方向10分鐘(1次掃描/min.) |
耐衝撃 | 符合JIS B 3502、IEC 61131-2 147m/s² X、Y、Z各方向3次 |
抗干擾性 | 1000V [P-P] 脈衝寬度 1µs、50ns(依據雜訊模擬器法) (電源端子) |
使用環境 | 應無腐蝕性氣體。應無嚴重塵埃。 |
歐洲EU標準 | EMC:EN 61131-2 RoHS:EN IEC 63000 |
過電壓類別 | 類別II |
汙損度 | 2以下 |
(註1):關於耐電壓及絕緣電阻的詳情,請通過各產品的規格書進行確認。
本體重量一覽表
種類 | 本體重量 | |
---|---|---|
GM1控制器 RTEX型 | AGM1CSRX16T | 約370 g(含端子台・終端裝置) |
GM1控制器 EtherCAT型 | AGM1CSEC16T | 約370 g(含端子台・終端裝置) |
AGM1CSEC16P | 約370 g(含端子台・終端裝置) | |
輸入輸出模組 | AGM1X64D2 | 約160 g(含端子台) |
AGM1Y64T | 約160 g(含端子台) | |
AGM1Y64P | 約160 g(含端子台) | |
AGM1XY64D2T | 約160 g(含端子台) | |
AGM1XY64D2P | 約160 g(含端子台) | |
類比量輸入輸出模組 | AGM1AD8 | 約150 g(含端子台) |
AGM1DA4 | 約150 g(含端子台) | |
脈衝輸出模組 | AGM1PG04T | 約160 g(含端子台) |
AGM1PG04L | 約160 g(含端子台) | |
串列通訊模組 | AGM1NSCS2 | 約150 g(含端子台) |
AGM1NSCM2 | 約150 g(含端子台) | |
AGM1NSCS1M1 | 約150 g(含端子台) |
消耗電流一覽表
模組的種類 | 消耗電流 | |
---|---|---|
GM1控制器 RTEX型 | AGM1CSRX16T | 400mA 以下 |
GM1控制器 EtherCAT型 | AGM1CSEC16T | 400mA 以下 |
AGM1CSEC16P | 400mA 以下 | |
輸入輸出模組 | AGM1X64D2 | 90mA 以下 |
AGM1Y64T | 160mA 以下 | |
AGM1Y64P | 160mA 以下 | |
AGM1XY64D2T | 120mA 以下 | |
AGM1XY64D2P | 120mA 以下 | |
類比量輸入輸出模組 | AGM1AD8 | 160mA 以下 |
AGM1DA4 | 320mA 以下 | |
脈衝輸出模組 | AGM1PG04T | 120mA 以下 |
AGM1PG04L | 120mA 以下 | |
串列通訊模組 | AGM1NSCS2 | 120mA 以下 |
AGM1NSCM2 | 140mA 以下 | |
AGM1NSCS1M1 | 130mA 以下 |
控制器
USB埠規格
項目 | 規格 |
---|---|
規標準 | USB2.0 Fullspeed |
連接器形狀 | USB miniB型 |
COM埠規格(RS-232C)
項目 | 規格 | |
---|---|---|
CH數 | 1 | |
實體層 | RS-232C 3線式(非絕緣) | |
傳輸距離 | MAX.15m | |
通訊形態 | 1:1 通訊 | |
通訊方式 | 半雙工方式 | |
傳輸線路 | 多芯遮罩線 | |
傳送速率 | 9600/19200/38400/57600/115200 bps | |
傳輸格式 | 資料長度 | 7bit/8bit |
奇偶檢驗 | 無 / 有(奇數 / 偶數) | |
停止位 | 1bit/2bit | |
起始符 | 無 | |
結束符 | 無 | |
連接器形狀 | 拆裝式端子台(5針) |
LAN埠規格
項目 | 規格 | |
---|---|---|
埠數 | 2 | |
通訊介面 | 乙太網 100BASE-TX / 10BASE-T | |
通訊速度 | 100Mbps / 10Mbps 自動協商 | |
段間最大距離 | 100m(註1) | |
節點間最長距離 | 100BASE-TX 2段 10BASE-T 5段 | |
通訊電線 | 帶遮罩雙絞電線(TIA/EIA-568B CAT5e 以上) | |
通訊協議 | TCP/IP UDP | |
同時連接數 | LAN1 | 最多16台(系統連接:1台、用戶連接:15台) |
LAN2 | 最多32台、通用:16台 根據總連接數限制週期 | |
通訊方式 | 全雙工/半雙工方式 | |
TCP/IP協議 | 符合TCP/IP(IPV4) | |
功能 | ·更改、保持網路設置(IP、Subnet、Gateway) ·Ethernet埠之間可設置不同的網路 ·Ethernet埠之間不進行路由 | |
LED顯示 | LINK | 與Ethernet上的設備間建立連接時亮燈 |
ACT | 在與建立連接的設備間進行指令、回應收發等各類通訊時閃爍 |
(註1):最大規格為100m,部分使用環境下需要採取安裝鐵氧體磁芯等抗干擾措施。 此外,建議將集線器設置在控制櫃附近,並在10m內使用。
RTEX、EtherCAT埠規格
項目 | 規格 (RTEX型) | 規格 (EtherCAT型) |
---|---|---|
通訊速度 | 100Mbps | |
實體層 | 100BASE-TX 全雙工(IEEE 802.3u) | |
電線 | 帶遮罩雙絞電線(TIA/EIA-568B CAT5e 以上) | |
拓撲 | 環形 | 菊輪鍊(無分支) |
絕緣方式 | 脈衝變壓器 | |
連接器 | 8-pin RJ45 | |
最大電線長度 | 節點間100m、全長200m | - |
傳輸距離 | - | 節點間:最長100m |
通訊週期 | 500µs~2ms | 500µs以上 |
指令更新周期 | 500μs~4ms | - |
動作指令 | 配置文件位置、循環位置/速度/轉矩 | |
可連接台數 | 實軸32軸、虛擬軸20軸(最多共52軸) | 實軸32軸、虛擬軸20軸(最多共52軸) |
性能規格
項目 | 規格 | |
---|---|---|
SD(SDHC)記憶卡 | 支援媒體 | SD記憶卡、SDHC記憶卡 最大32G |
對應格式標準 | 符合SD標準 | |
動作顯示 | LED顯示(進入時閃爍) | |
開蓋時檢測 | 有 | |
記憶卡容量 | 程式 | 16MB |
變量(非保持) | 16MB | |
變量(保持) | 192kB | |
日曆計時器 | 時鐘精度 | 每月誤差95秒以下(0℃時) 每月誤差15秒以下(+25℃時) 每月誤差130秒以下(+55℃時) |
透過使用內建電容器,在關閉電源時的保持時間 | 14日以上(+25℃時)(註1) |
(註1): 需要打開電源5分鐘以上。
高速計數器輸入規格
項目 | 規格 | ||
---|---|---|---|
輸入A、B、Z信號 | |||
24V DC | 5V DC | ||
開路集電極連接 | 線性驅動器連接 | ||
絕緣方式 | 光耦絕緣 | ||
額定輸入電壓 | 12V DC~24V DC | 5V DC | 相當於AM26LS31 |
使用電壓範圍 | 10.8V DC~26.4V DC | 3.5V DC~5.5V DC | |
公共端方式 | 各點獨立公共端 | ||
最小ON電壓/最小ON電流 | 10V DC/4mA | 3V DC/4mA | |
最大OFF電壓/最大OFF電流 | 2V DC/2mA | 1V DC/0.5mA | |
輸入阻抗 | 約3.9kΩ | 約560Ω | |
動作顯示 | 6點LED顯示 |
輸入規格
項目 | 規格 | |
---|---|---|
絕緣方式 | 光耦絕緣 | |
額定輸入電壓 | 24V DC | |
定格入力電流 | 約3mA(24V DC時) | |
輸入阻抗 | 約6.8kΩ | |
使用電壓範圍 | 21.6~26.4V DC | |
最小ON電壓/最小ON電流 | 19.2V/6mA | |
最大OFF電壓/最大OFF電流 | 2.4V/1mA | |
應答時間 | OFF→ON | 135μs 以下(可通過輸入時間常數切換功能進行變更 |
ON→OFF | 135μs 以下(可通過輸入時間常數切換功能進行變更 | |
公共端方式 | 16點/1公共端 | |
動作顯示 | 16點LED顯示(ON時亮燈、SW切換) | |
外部連接方式 | 連接器連接(符合MIL標準40P) |
輸出規格
項目 | 規格 (漏型) | 規格 (源型) | |
---|---|---|---|
絕緣方式 | 光耦絕緣 | ||
輸出形式 | NPN開路集電極 | PNP開路集電極 | |
額定負載電壓 | 5~24V DC | 24V DC | |
負載電壓容許範圍 | 4.75~26.4V DC | 21.6~26.4V DC | |
最大負載電流 | 0.3A | ||
公共端限制 | 3.2A/公共端 | ||
最大衝擊電流 | 1.0A | ||
OFF時漏電流 | 1μA 以下 | 2μA 以下 | |
ON時最大壓降 | 0.7V 以下 | ||
回應時間 | OFF→ON | 6µs以下(環境溫度25℃時) | |
ON→OFF | 15µs以下(環境溫度25℃時) | ||
外部供應電源 | 電壓 | 4.75~26.4V DC | 21.6~26.4V DC |
電流 | 35mA/公共端(24V時) | 30mA/公共端(24V時) | |
浪湧吸收器 | 稽納二極體 | ||
短路保護 | 有(每8點自動保護)(註1) | ||
公共端方式 | 16點/1公共端 | ||
動作顯示 | 16點LED顯示(ON時亮燈、SW切換) | ||
外部連接方式 | 連接器連接(符合MIL標準40P) |
(註1):超過最大衝擊電流時,同一保護塊的8點輸出將同時OFF。
輸出模組規格
項目 | 規格 (漏型) | 規格 (源型) | |
---|---|---|---|
絕緣方式 | 光耦絕緣 | ||
輸出形式 | NPN開路集電極 | PNP開路集電極 | |
額定負載電壓 | 5~24V DC | ||
負載電壓容許範圍 | 4.75~26.4V DC | ||
最大負載電流 | 0.3A(20.4~26.4V DC)、30mA(4.75V DC) | ||
公共端限制 | 3.2A/公共端 | ||
最大衝擊電流 | 0.6A | ||
OFF時漏電流 | 1 μA以下 | ||
ON時最大壓降 | 0.5V以下 | ||
回應時間 | OFF→ON | 0.1ms以下(負載電流2mA以上) | |
ON→OFF | 0.3ms以下(負載電流2mA以上) | 0.5ms以下(負載電流2mA以上) | |
外部供應電源 | 電壓 | 4.75~26.4V DC | |
電流 | 70mA/公共端(24V時) | 90mA/公共端(24V時) | |
浪湧吸收器 | 稽納二極體 | ||
短路保護 | 無 | ||
公共端方式 | 32點/1公共端 | ||
動作顯示 | 32點LED顯示(ON時亮燈、用顯示切換開關切換) | ||
外部連接方式 | 連接器連接(符合MIL標準40P、使用2個) |
■數位輸出(漏型)的負載電流的限制負載電流,是受外部電源電壓的限制,如下圖所示。
■數位輸出(源型)的負載電流的限制負載電流,是受外部電源電壓的限制,如下圖所示。
輸入輸出模組規格
項目 | 規格 (漏型) | 規格 (源型) | ||
---|---|---|---|---|
輸入規格 | 絕緣方式 | 光耦絕緣 | ||
額定輸入電壓 | 24V DC | |||
額定輸入電流 | 約2.7mA(24V DC時) | |||
輸入阻抗 | 約6.8kΩ | |||
使用電壓範圍 | 20.4~26.4V DC | |||
最小ON電壓/最小ON電流 | 19.2V/2.5mA | |||
最大OFF電壓/最大OFF電流 | 5V/1.5mA | |||
回應時間 | OFF→ON | 0.2ms以下(可通過輸入時間常數切換功能進行變更) | ||
ON→OFF | 0.2ms以下(可通過輸入時間常數切換功能進行變更) | |||
公共端方式 | 32點/1公共端 | |||
輸出規格 | 絕緣方式 | 光耦絕緣 | ||
輸出形式 | NPN開路集電極 | PNP開路集電極 | ||
額定負載電壓 | 5~24V DC | |||
負載電壓容許範圍 | 4.75~26.4V DC | |||
最大負載電流 | 0.3A(20.4~26.4V DC)、30mA(4.75V DC) | |||
公共端限制 | 3.2A/公共端 | |||
最大衝擊電流 | 0.6A | |||
OFF時漏電流 | 1μA 以下 | |||
ON時最大壓降 | 0.5V 以下 | |||
回應時間 | OFF→ON | 0.1ms以下(負載電流2mA以上) | ||
ON→OFF | 0.3ms以下(負載電流2mA以上) | 0.5ms以下(負載電流2mA以上) | ||
外部供應電源 | 電壓 | 4.75~26.4V DC | ||
電流 | 70mA/公共端(24V時) | 90mA/公共端(24V時) | ||
浪湧吸收器 | 稽納二極體 | |||
短路保護 | 無 | |||
公共端方式 | 32點/1公共端 | |||
動作顯示 | 32點LED顯示(ON時亮燈、用顯示切換開關切換) | |||
外部連接方式 | 連接器連接(符合MIL標準40P、使用2個) |
■數位輸入輸出64點模組(漏型)的內部電路圖
輸入部(32點)
輸出部(32點)
■數位輸入輸出(漏型)的負載電流的限制負載電流,是受外部電源電壓的限制,如下圖所示。
■數位輸入輸出64點模組(源型)的內部電路圖
輸入部(32點)
輸出部(32點)
■數位輸入輸出(原型)的負載電流的限制負載電流,是受外部電源電壓的限制,如下圖所示。
類比量輸入模組規格
項目 | 規格 | |
---|---|---|
輸入點數 | 8ch | |
輸出範圍(解析度)(註1) | 電壓 | -10~+10V DC(解析度:1/64,000) |
電流 | 0~+ 20mA(解析度:1/32,000) +4~+ 20mA(解析度:1/25,600)(註1) | |
轉換速度 | 50μs/ch | |
超出範圍 | 最多可輸入輸入範圍±2%。(註2) | |
綜合精度 | ±0.2%F.S.以下(+25℃時) ±0.4%F.S.以下(0~+55℃時) | |
輸入阻抗 | 電壓輸入時:約1MΩ、電流輸入時:約250Ω | |
絕對最大輸入 | 電壓輸入時:-15V~+15V、電流輸入時:-30mA~+30mA | |
絕緣方式 | 電壓輸入時:-15V~+15V、電流輸入時:-30mA~+30mA | |
轉換執行 / 不執行CH設定 | 可設定不轉換的CH | |
輸入範圍切換 | 可在各通道中設定 | |
平均處理 | 次數平均 | 2~60,000次的範圍設定 |
時間平均 | 1~1,500ms 的時間設定 | |
移動平均 | 2~2,000 次的範圍設定 | |
偏置 / 增益設定 | 可將偏置值的數位輸出範圍設定為任意值 設定範圍:-3000~+3000 可將增益值的數位輸出範圍設定為任意值 設定範圍:+9000~+11000(90%~110%) | |
比例轉換設定 | 可將數位輸出範圍設定為任意值 設定範圍:-32768~+32767 | |
上限值、下限值比較 | 超出已設定的上限值、下限值時輸出 設定範圍:-32768~+32767 | |
最大值、最小值保持 | 保持已採樣的最大值、最小值 | |
斷線檢測 | 僅以下範圍可進行斷線檢測。可選擇自動復位、手動復位。 ·1~5V範圍(檢測電平0.7V以下) ·4~20mA範圍(檢測電平2.8mA以下) |
(註1):類比量輸入的電壓為+1~+5V、電流為+4~+20mA時精度上的滿量程(F.S.)分別為0~+5V、0~+20mA。
(註2):輸入了超出輸入範圍±2%的值時,將舍入為輸入範圍±2%進行輸入。0~20mA範圍為0~20.4mA。
類比量輸出模組規格
項目 | 規格 | |
---|---|---|
輸出點數 | 4ch | |
輸出範圍(解析度)(註1) | 電壓 | -10~+10V DC(解析度:1/64,000) 0~+10V DC(解析度:1/32,000) -5~+5V DC(解析度:1/64,000) 0~+5V DC(解析度:1/32,000) +1~+5V DC(解析度:1/25,600) |
電流 | 0~+20mA(解析度:1/32,000) +4~+20mA(解析度:1/25,600) | |
轉換速度 | 50μs/4ch | |
超出範圍 | 最多可輸出輸出範圍±2%。(註2) | |
綜合精度 | ±0.2%F.S.以下(+25℃時) ±0.4%F.S.以下(0~+55℃時) | |
輸出阻抗(電壓輸出) | 0.5 Ω 以下 | |
最大輸出電流(電壓輸出) | 10 mA | |
輸出允許負載電阻(電流輸出) | 500 Ω 以下 | |
絕緣方式 | 輸出端子-內部電路間:光耦、絕緣型DC/DC轉換器 通道間:非絕緣 | |
執行/不執行轉換通道設定 | 可設定不轉換的通道 | |
鉗位功能 | 輸出的上下限可設定為數位輸入值。 設定範圍:-32,640~+32,640 | |
比例轉換設定 | 可將數位輸入範圍設定為任意值。 設定範圍:-32768~+32767 | |
偏置 / 增益設定 | 可將偏置值的數位輸入範圍設定為任意值。 設定範圍:-3,000~+ 3,000 可將增益值的數位輸入範圍設定為任意值。 設定範圍:+9000~+11000(90%~110%) | |
類比量輸出保持(STOP模式時) | 可將STOP模式時的輸出值設定為任意的數位值。 設定範圍:-32640~+32640 |
(註1):類比量輸出的電壓為+1~+5V、電流為+4~+20mA時精度上的滿量程(F.S.)分別為0~+5V、0~+20mA。
(註2):設定了超出輸出範圍±2%的值時,將舍入為輸出範圍±2%進行輸出。0~20mA範圍為0~20.4mA。
脈衝輸出模組性能規格
項目 | 規格 | ||
---|---|---|---|
產品號 | AGM1PG04T | AGM1PG04L | |
輸出類型 | 電晶體 | 線性驅動器 | |
控制軸數 | 獨立4軸 | ||
位置指令 | 指令單位 | 脈衝(對應增量、絕對值) | |
最大脈衝數 | 帶符號32位元(-2,147,483,648~+2,147,483,647 脈衝) | ||
速度指令 | 指令範圍 | 1pps~500kpps (可以1pps為單位進行設定 | 1pps~4Mpps (可以1pps為單位進行設定 |
加減速指令 | 加減速方式 | 直線加減速、S型加減速控制 | |
S型種類 | Sin曲線、3次曲線(可選擇) | ||
原點重定 | 原點重定速度 | 可設定速度(重定速度、搜索速度) | |
輸入信號 | 原點輸入、近原點輸入、限位(+)、限位(-) | ||
輸出信號 | 偏差計數器清除信號 | ||
運行模式 | ·E點控制(直線加減速、S型加減速) ·P點控制(直線加減速、S型加減速) ·原點復位(原點搜索) ·JOG運行(註1) ·JOG定位 ·脈衝發生器輸入運行(註2) 可倍頻(×1、×2、×5、×10、×50、×100、×500、×1000) ·即時頻率變更 | ||
啟動時間 | 0.001ms / 0.005ms / 0.02ms | ||
輸出介面 | 輸出模式 | Pulse/Sign、CW/CCW | |
回饋計數器功能(註2) | 計數範圍 | 帶符號32位元(-2,147,483,648~+2,147,483,647脈衝) | |
輸入模式 | 2相輸入、方向判別輸入、個別輸入(有各模式倍頻功能) | ||
最大計數速度 | 4MHz(2相輸入) 1MHz(方向判別輸入、個別輸入) | ||
其他功能 | ·內建限位(+)、限位(-) ·配備伺服ON輸出 |
(註1):選擇直線加減速動作時,可以變更動作中的目標速度。
(註2):“脈衝發生器輸入運行"和“回饋計數器"均使用相同的輸入端子。可使用任意一項的功能。
脈衝輸出模組輸入輸出規格
・脈衝輸出模組可連接2個連接器。1個連接器上分配有2 軸的信號針。
・AX1、2 的連接器與AX3、4連接器分配針相同,相同編號的針功能相同。
・電晶體型和線性驅動器型只有輸出端子不同,輸入端子、電源端子的規格相同。
電晶體輸出型(AGM1PG04T)
針編號 | 信號名稱 | 電路 | 規格 | ||
---|---|---|---|---|---|
1/3 軸 | 2/4 軸 | ||||
A1 | A10 | 脈衝輸出A: 5V DC 輸出 | 輸出 | ・輸出類型: 開路集電極 ・使用電壓範圍: 4.75~26.4V DC ・最大負荷電流: 15mA ・ON 時最大電壓降下: 0.6V | |
B1 | B10 | 脈衝輸出A: 開路集電極 | |||
A2 | A11 | 脈衝輸出B: 5V DC 輸出 | |||
B2 | B11 | 脈衝輸出B: 開路集電極 |
線性驅動器輸出型(AGM1PG04L)
針編號 | 信號名稱 | 電路 | 規格 | ||
---|---|---|---|---|---|
1/3 軸 | 2/4 軸 | ||||
A1 | A10 | 脈衝輸出A: 線性驅動器(+) | 輸出 | ・線性驅動器輸出 相當於AM26C31 | |
B1 | B10 | 脈衝輸出A: 線性驅動器(-) | |||
A2 | A11 | 脈衝輸出B: 線性驅動器(+) | |||
B2 | B11 | 脈衝輸出B: 線性驅動器(-) |
共通
針編號 | 信號名稱 | 電路 | 規格 | ||
---|---|---|---|---|---|
1/3 軸 | 2/4 軸 | ||||
A3 | A12 | 原點輸入24V DC SELV 和LIM(+) | 輸入 | ・使用電壓範圍: 21.6~26.4V DC ・最小ON 電壓/電流: 19.2V DC/5.5mA ・最大OFF 電壓/電流: 2.0V DC/2.0mA ・輸入阻抗: 約3.9kΩ ・脈衝幅: 100μs 以上 | |
A4 | A13 | 原點輸入5V DC SELV および LIM(+) | ・使用電壓範圍: 3.5~5.25V DC(5V DC、線性驅動器規格) ・最小ON 電壓/電流: 3.0V DC/4mA ・最大OFF 電壓/電流: 1.0V DC/0.5mA ・輸入阻抗: 約560Ω ・脈衝幅: 100μs 以上 | ||
B3 | B12 | 原點輸入(-) | |||
B4 | B13 | COM[24V DC SELV 及 LIM(+)] | 輸入 | ・使用電壓範圍: 21.6~26.4V DC ・最小ON 電壓/電流: • 近原點輸入(DOG) 19.2V DC/5.0mA • 限位輸入(+) 限位輸入(-) 位置制御開始輸入(定時輸入) 19.2V DC/2.6mA ・最大OFF 電壓/電流: 2.0V DC/1.5mA ・輸入阻抗: • 近原點輸入(DOG) 約3.6kΩ • 限位輸入(+) 限位輸入(-) 位置制御開始輸入(定時輸入) 約6.8kΩ ・脈衝幅: 500μs 以上 | |
A5 | A14 | 近原點輸入(DOG) | |||
A6 | A15 | 限位輸入(+) | |||
B6 | B15 | 限位輸入(-) | |||
A19 | B19 | 定時輸入 | |||
B5 | B14 | 伺服ON 輸出(+) | 輸出 | ・輸出形式: 開路集電極 ・使用電壓範圍: 4.75~26.4V DC ・最大負荷電流: 10mA ・ON 時最大電壓降下: 1.0V | |
A7 | A16 | 偏差計數器清除(+) | |||
B7 | B16 | COM | |||
A8 | A17 | 脈衝輸入A(+) | 輸出 | ・使用電壓範圍: 3.5~5.25V DC(5V DC、線性驅動器規格) ・最小ON 電壓/電流: 3.0V DC/3.2mA ・最大OFF 電壓/電流: 1.0V DC/0.5mA ・輸入阻抗: 約560Ω ・脈衝幅: 0.5μs 以上(各相Max.1MHz) | |
B8 | B17 | 脈衝輸入A(-) | |||
A9 | A18 | 脈衝輸入B(+) | |||
B9 | B18 | 脈衝輸入B(-) | |||
A20 | 外部電源輸入 24V DC SELV 及LIM(+) | 電源 | ・供給電源範圍: 21.4~26.4V DC ・消費電流: 90mA 以下 | ||
B20 | 外部電源輸入 24V DC SELV 及LIM(-) |
串列通訊模組
串列通訊模組通訊規格
項目 | 規格 | |||
---|---|---|---|---|
型號 | AGM1NSCS2 | AGM1NSCM2 | AGM1NSCS1M1 | |
介面 | 連接器1 | RS-232C | RS-422A / 485 | RS-232C |
連接器2 | RS-232C | RS-422A / 485 | RS-422A / 485 | |
通訊方式 | RS-232C | 全雙工 / 半雙工 | - | 全雙工 / 半雙工 |
RS-422A | - | 全雙工 / 半雙工 | 全雙工 / 半雙工 | |
RS-485 | - | 半雙工 | 半雙工 | |
傳輸距離 (註 1) | RS-232C | 最大 15 m | - | 最大 15 m |
RS-422A | - | 最大. 1,200 m (註 1) (總延伸距離) | 最大. 1,200 m (註 1) (總延伸距離) | |
RS-485 | ||||
傳輸模式 目的設備數量 | RS-232C | 1:1 | - | 1:1 |
RS-422A | - | 1:1 | 1:1 | |
RS-485 | - | 1:N (N = 最多 32 .) | 1:N (N = 最多 32 .) | |
協議 | 通用通訊 / Modbus-RTU (主要 / 次要) | |||
波特率 | 通用通訊 | 1,200 / 2,400 / 4,800 / 9,600 / 19,200 / 38,400 / 57,600 / 115,200 / 230,400 bps | ||
Modbus-RTU | 1,200 / 2,400 / 4,800 / 9,600 / 19,200 / 38,400 / 57,600 / 115,200 bps | |||
最大數據長度 | 通用通訊 | 1,024 Byte | ||
Modbus-RTU | 252 Byte | |||
通訊格式 | 數據長度 | 7 bit / 8 bit | ||
奇偶校驗 | 無 / 有 (奇數 / 偶數) | |||
停止碼 | 1bit / 2bit | |||
起始碼 | 無 | |||
結束碼 | 無 |
(註 1): 請使用實際模組檢查傳輸距離,因為可能取決於目的設備。建議的傳輸距離為 100 m 或更少。
■ RS-232C 端口
● 電路圖
●接線配置圖
Pin No. | 信號名稱 | 規格 |
---|---|---|
1 | SD | 發送數據 |
2 | RD | 接收數據 |
3 | RS | 請求發送 |
4 | CS | 清除發送 |
5 | N.C. | - |
6 | N.C. | - |
7 | N.C. | - |
8 | SG | 信號接地 |
■ RS-422A/485 端口
● 電路圖
●接線布局圖
Pin No. | 信號名稱 | 規格 | |
---|---|---|---|
RS-422A | RS-485 | ||
1 | TERMA | 終端電阻連接端子(註 1) | 終端電阻連接端子(註 1) |
2 | TERMB | 終端電阻連接端子(註 1) | 終端電阻連接端子(註 1) |
3 | N.C. | - | - |
4 | RD+/SR+ | 接收數據 (+) | 發送和接收數據 (+) |
5 | RD-/SR- | 接收數據 (-) | 發送和接收數據 (-) |
6 | SD+ | 發送數據 (+) | - |
7 | SD- | 發送數據 (-) | - |
8 | SG | 信號接地 | 信號接地 |
(註 1): 當 TERMA 和 TERMB 端子短路時,終端電阻(120 Ω)會連接至內部電路。
------------------------------ Tab6 showing ------------------------------
尺寸圖
單位:mm
GM1 控制器 (RTEX 型 )
GM1 控制器 (EtherCAT 型 )
輸入輸出模組、脈衝輸出模組
類比量輸入輸出模組

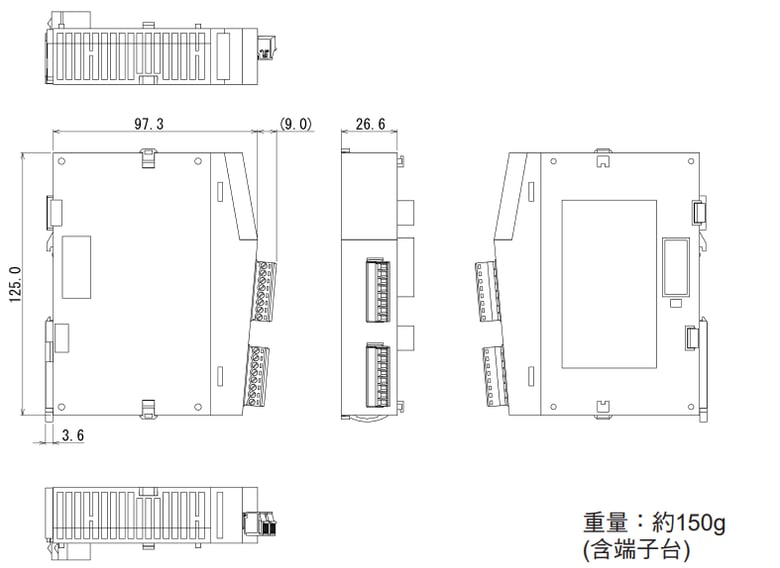

擴充通訊模組
AGM1NSCS2
AGM1NSCM2
AGM1NSCS1M1
