AGM1DA4｜運動控制器GM1

下載

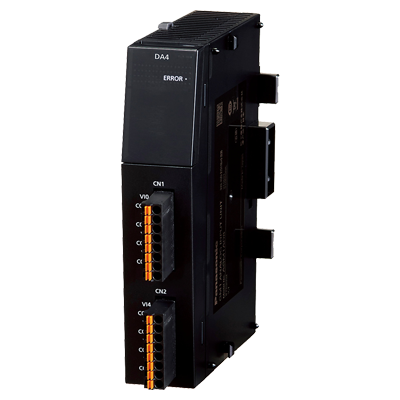

※ 實際商品可能與照片不同。

適合不含有規定:EU RoHS指令 2011/65/EU的6物質、以及EU RoHS指令2015/863/EU的4物質

品名

AGM1DA4

型號

AGM1DA4

產品

類比輸出模組

商品名稱

 運動控制器GM1

聯繫我們

※為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。

詳細規格

為了商品改進，規格和外觀可能會在不事先通知的情況下變更，敬請諒解。
項目內容
品名AGM1DA4
型號AGM1DA4
產品名類比輸出模組

一般規格

項目內容
額定電壓24V DC
電壓容許範圍20.4～28.8V DC
容許瞬間停機時間10 ms
使用周圍溫度0～+55 ℃
保存周圍溫度-40～+70 ℃
使用周圍濕度10 ～ 95 %RH (at 25 ℃應無凝露)
保存周圍濕度10 ～ 95 %RH (at 25 ℃應無凝露)
耐電壓(檢測電流 5 mA)500 V AC 1分鐘　*關於詳情，請通過各產品的規格書進行確認。
絕緣電阻(測試電壓 500 V DC)100 MΩ以上　*關於詳情，請通過各產品的規格書進行確認。
耐振動符合JIS B 3502、IEC 61131-2
5～8.4 Hz　單向振幅3.5 mm
8.4～150 Hz　定加速度9.8 m/s2
X、Y、Z 各方向10分鐘(1次掃描/min.)
耐衝擊符合JIS B 3502、IEC 61131-2
147 m/s2 X、Y、Z各方向 3次
耐噪聲性1000 V [P-P] 脈寬 1 μs、50 ns(根據雜訊模擬器法) (電源端子)
使用環境應無腐蝕性氣體，應無嚴重灰塵。
歐洲EU規格EMC: EN 61131-2
RoHS: EN IEC 63000
過電壓類別等級II
污染等級2
本體質量約150 g (含端子台)
消耗電流160 mA 以下

類比輸出規格

項目內容
輸出點數4ch
輸出範圍（解析度）電壓:
-10～+10 V DC (解析度: 1/64,000)
0～+10 V DC (解析度: 1/32,000)
-5～+5 V DC (解析度: 1/64,000)
0～+5 V DC (解析度: 1/32,000)
+1～+5 V DC (解析度: 1/25,600) *精度時的全量程 (F.S.) 為0～+ 5 V。

電流:
0 ～+20 mA (解析度: 1/32,000)
+4～+20 mA (解析度: 1/25,600) *精度時的全量程 (F.S.) 為0～+ 20 mA。
轉換速度50 μs/4ch
超出範圍最多可輸出額定±2 %。
*設定了超出額定±2 %的值時，將舍入為額定±2 %進行輸出。但是，0～20 mA 範圍將是 0～20.4 mA。
綜合精度±0.2 %F.S. 以下 (+25 ℃時)
±0.4 %F.S. 以下 (0～+55 ℃時)
輸出阻抗（電壓輸出）0.5 Ω 以下
輸出最大電流（電壓輸出）10 mA
輸出容許負載電阻（電流輸出）500 Ω 以下
絕緣方式輸出端子-內部電路間: 光耦、絕緣型DC/DC 轉換器
CH間: 非絕緣
轉換執行/非執行CH設定可設定不轉換的CH
上下限輸出Clip功能輸出的上下限可設定為數位輸入值。
設定範圍: -32,640～+ 32,640
比例轉換設定可將數位輸入範圍設定為任意值。
設定範圍: -32768～+ 32767
偏移/增益設定可將偏置值的數位輸入範圍設定為任意值。
設定範圍: -3,000～+3,000
可將增益值的數位輸入範圍設定為任意值。
設定範圍: +9,000～+11,000 (90 %～110 %)
類比輸出保持（STOP模式時）可將STOP模式時的輸出值設定為任意的數位值。
設定範圍: -32640～+ 32640
