檢查汽車車頂架的安裝情形
檢查汽車車頂架的安裝螺絲拴緊高度
安裝車頂架用的螺絲拴緊不良會發生品質問題，因此想檢測螺絲是否未鎖緊不良。檢測對象為比正常位置高出0.3mm以上的螺絲。
【課題】非接觸式感測器無法穩定檢測
- 想測量螺絲的高度來確認是否鎖不緊，但非接觸式感測器會受到螺絲溝槽的影響及光澤程度、油等附著物的影響，無法穩定測量。
- 測量點較多時，各感測器的設置台數也會變多，維修時增加維護負責人的工時。

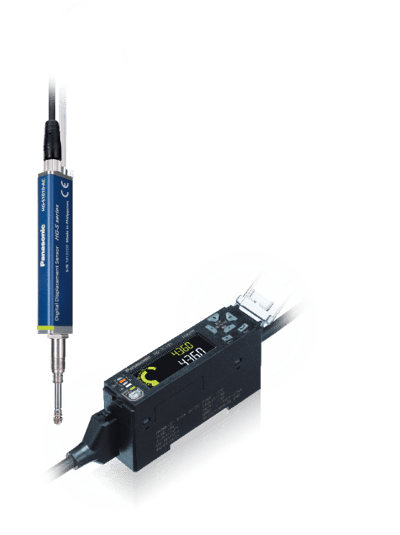

【解決對策】 利用接觸式數位位移感測器 HG-S系列測量螺絲的高度
使用接觸式數位位移感測器 HG-S系列 的平面型測量件來測量螺絲的高度 。
接觸式型
由於是接觸式型，測量時不會受到表面光澤或油等附著物的影響。
平面型的測量頭
不會受到螺絲頭部形狀的影響，可穩定測量螺絲的高度。
通訊模組
與通訊模組一起使用，可將異常狀態輸出至外部機器，有助於減少維護負責人的工時。
顯示畫面示意圖
透過雙行數位顯示，可同時顯示感測頭的測量值與判定值
採用重點
穩定檢測
由於是接觸式機型，不會受到顏色、光澤、附著的油等表面狀態的影響，可穩定測量。
堅固性
平軸承2點支撐構造大幅降低破損風險！也有很好的耐撞擊、耐震動性，可在活動構造上測量。
高精度
高速測量時也不會發生『數值跳動』或『歸零點丟失』！
多點運算
母機＋子機（15台）最多可連接16台！
也可使用2台HG-S計算螺絲離車頂架的高度。
減少維修
可利用自我監控功能監控13個項目的狀態，並輸出錯誤。
因此可得知故障位置和故障原因，有助於減少維護負責人的工時。
