基本資訊
新提案、堅固窄長的機身。
兼顧“薄型”和“強韌”的光學絕對方式「接觸式數位位移感測器」誕生。
-
數位變位元感測器用通信模組 SC-HG1
可連接數位變位元感測器控制器的通信模組「數位變位元感測器用通信模組 SC-HG1」。
>>數位變位元感測器用通信模組 SC-HG1
特點
數位變位元感測器用通信模組 SC-HG1
可連接數位變位元感測器控制器的通信模組「數位變位元感測器用通信模組 SC-HG1」。
>>數位變位元感測器用通信模組 SC-HG1
感測器對自身「狀態」進行診斷。搭載自主監控功能！
數位位移感測器HG-S系列／HG-T系列和數位位移感測器用通信模組SC-HG1組合使用時、可對應自主監控功能。
>>HG-S / HG-T 自主監控功能
>>數位位移感測器用通信模組 SC-HG1
感測器檢測頭
細長型機身&輕量
雖然是箱型產品，但具有11mm寬的極薄尺寸。且重量輕，約80g。(註1)
(註1) : 10mm型(HG-S1010□ / HG-S1110□)的值。
平軸承2點支撐構造
全新採用通過設有上下2處滑動軸的平軸承進行支撐的構造，大幅提高了剛性。並且與滾珠軸承不同，可高效分散滑動軸所承受的橫向負荷，大幅降低損壞風險。
採用耐彎曲電線
採用耐彎曲電線，可放心安裝到活動夾具上。

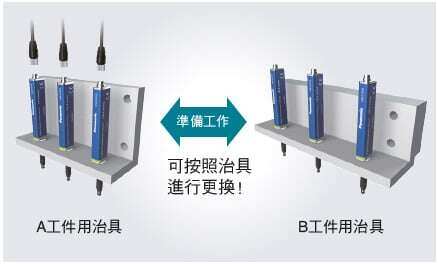

可帶電插拔
可在通電的狀態下直接更換感測器檢測頭！
即使是“熱插拔”(在控制器通電的狀態下直接更換感測器接頭)，也無需擔心故障和損壞。可減少工件更換所需要的準備工時，大幅縮短時間。
金屬導軌止轉結構
滑動軸的止轉採用需要μm級裝配精度的金屬導軌。與樹脂製導軌不同，可大幅降低因變形和磨損等老化導致的測量不良和玻璃刻度尺的損壞風險。
杜絕“數值跳動” 和“歸零點丟失”
使用高解析度感測器讀取針對各讀取位置備有不同的狹縫圖形的玻璃刻度尺，從而測量移動量。即使是高速測量，也不會發生“數值跳動”，可正確地進行測量，也無需擔心“歸零點丟失”。
前端軸的抖動量在35μm以下(参考值)(註2)
(註2) :通過上下平軸承的間隙計算出的數值。
將導致測量精度下降的前端軸抖動減少到最低。將測試點的誤差控制在最低限度。
※HG-S1032/HG-S1050為40μm以下(參考值)(註2)
實現高精度的分辨率
※2023年10月本公司調查結果。
耐衝擊・耐振動高等級
| 10mm型 | 32mm型 | 50mm型 | |
|---|---|---|---|
| 耐衝擊 | 加速度1,960m/s2 XYZ方向各3次 | 加速度1,960m/s2 XYZ方向各3次 | 加速度980m/s2 XYZ方向各3次 |
| 耐振動 | 頻率10～500Hz 雙振幅3mm（10～58Hz）、 加速度196m/s2（58～500Hz） XYZ方向各2小時 | 頻率10～150Hz 雙振幅3mm（10～58Hz）、 加速度196m/s2（58～150Hz） XYZ方向各2小時 | 頻率10～55Hz 雙振幅1.5mm XYZ方向各2小時 |
※使用10mm型/32mm型時。
2023年10月本公司調查結果。

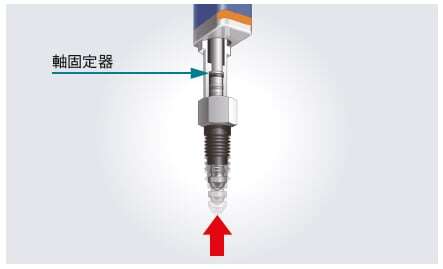

耐頂撞
在下方安裝軸固定器
意外發生頂撞時，也會通過滑動軸下端阻隔其衝擊。將對玻璃刻度尺等的內部構造的損傷降至最低限度。
一般型
堅固性強
耐橫向負載性強

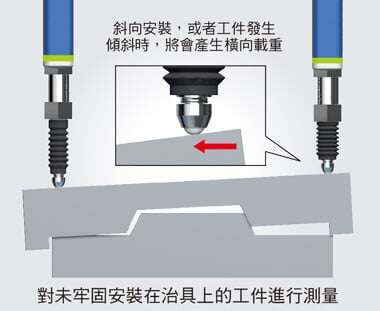

在工作現場經常會有橫向負載的情況，因此我們進行了獨特的橫向負載阻力測試。
您有充足的理由可以長時間、安心使用本產品。
■垂直滑動次數2億次以上(代表值)(註3)
(註3)：HG-S1010 / HG-S1110的值。
■橫向負載滑動次數(代表值)(註4)
現場發生的橫向載重五體示例
(註4) :HG-S1010 / HG-S1110的值。
(註5) :使用評價專用的按鈕型測量頭來實施橫向負荷耐久試驗。
※使用HG-S1010 / HG-S1110時。2023年10月本公司調查結果。
氣缸型

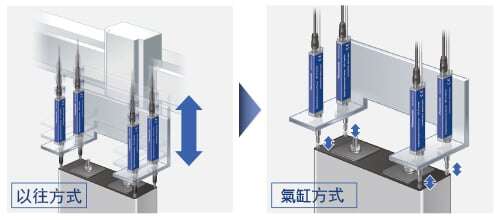

使用氣缸型檢測頭使裝置更精簡
節省了檢測頭移動機構設計的成本和工時，提高了裝置精度設置空間減小
主軸根據空氣的供應、切斷而上下動作
省去了上下移動檢測頭本身用的機構設計。
1個機型也支持低測量力
拆下本體的密封蓋後，可使用低測量力進行測量。
有助於減輕測量頭接觸時對工件的損傷。
耐橫向負載性強
橫向負載滑動次數：1,000萬次以上(代表值)(繼續試驗中)
減少被測工件設置錯誤導致的檢測頭損壞。

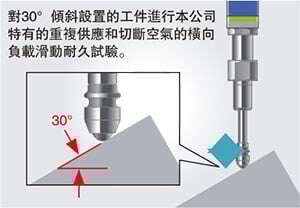

■本公司特有的橫向負載滑動耐久試驗
控制器
控制器如此多才！如此便捷！

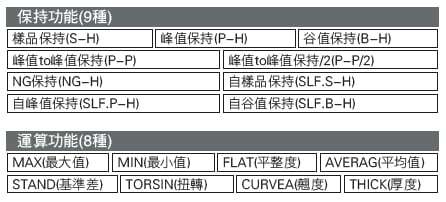

採用業界領先※的雙顯示，從而實現豐富多彩的功能和卓越的操作性。
可在各種現場實現簡單、可靠的高度測量。
採用雙顯示，實現豐富的 表現力(帶NAVI功能)
採用2段數位顯示，可同時顯示感測器接頭的測量值(實測值)和判定值(運算值)。
採用全方位式液晶
高對比度，清晰易辨，實現廣闊視角。
配備直觀易辨的圓形儀表盤
如在容許的最大值以及最小值的範圍內，則顯示為綠色。如超出上述範圍，則顯示為橙色，因此對於公差範圍內的餘量，一目了然。

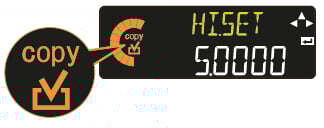

對於想要複製的功能，可隨時自由選擇
按照功能進行複製，從而可大幅削減初始設定和維護所需要的工時。
能與所有感測器接頭組合使用，實現3ms高速反應
配備維護模式，可在現場大顯身手
· 感測器檢測頭的突發異常值
· 感測器檢測頭的突發次數
· 從開始使用時算起的總滑動次數保存上述內容，有助於在現場進行分析。
設定警報，從而確認頂撞程度
如突發(行程)程度超過設定值，則可輸出警報。在感測器檢測頭發生異常之前，可採取預防措施。
採用2段數位顯示，方便快捷
採用2段數位顯示，同時顯示感測器檢測頭的測量值和判定值。
採用2段數位顯示，同時顯示感測器檢測頭的測量值和判定值。
輕鬆完成公差設定，使用便捷

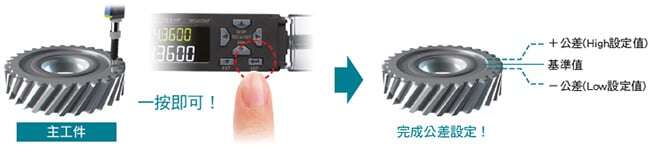

簡單的1點教導
只需對準主工件按下ENTER鍵，即可簡單完成公差設定。
無需輸入觸發，使用簡單

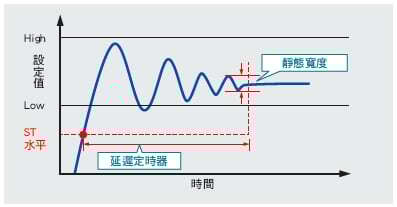

配備有自動觸發保持功能
對開始測量至達到穩定的時間進行設定。 可抑制滑動軸停止時的振動所引起的「測量值不穩定」。
(1)設定靜態寬度
超過ST水平後，設定任意的穩定範圍。 對判為穩定的範圍進行設定。
(1)(2)設定延遲定時器
超過ST水平後，設定任意的延遲時間。 即判為穩定之前所需要的時間。

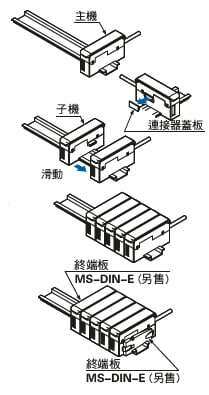

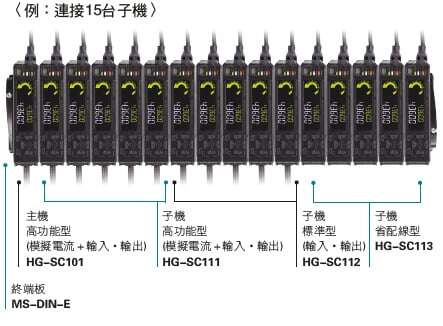

可橫向連接子機，使用方便
最多可連接15台子機
相對於1台主機，最多可連接15台子機(按照任意順序)，還可簡單實現多點運算等。
※連接數位位移感測器用通信模組時，一台主機最多可連接14台子機。
控制器的種類
■主機(1機型)
・高功能型(模擬電流＋輸入·輸出)
■子機(3機型)
・高功能型(模擬電流＋輸入·輸出)
・標準型(輸入·輸出)
・省配線型
※連接後，請務必在控制器的兩端安裝終端板(另售)，加以固定。
------------------------------ Tab2 showing ------------------------------

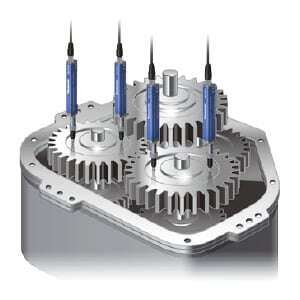

用途
用於汽車相關

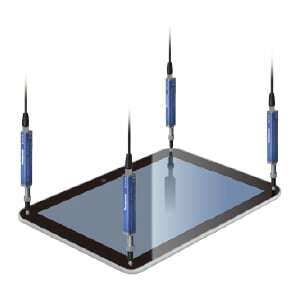

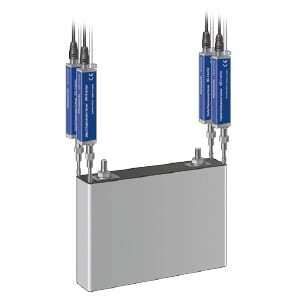

鋰離子電池的平坦度測量
用於電器電子零件相關

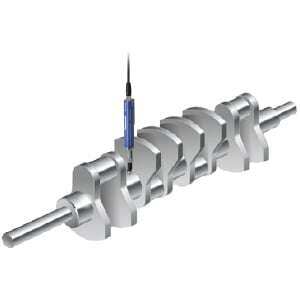

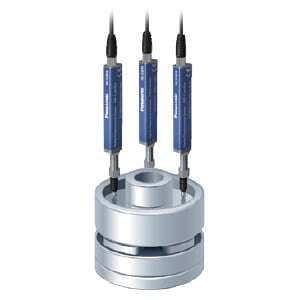

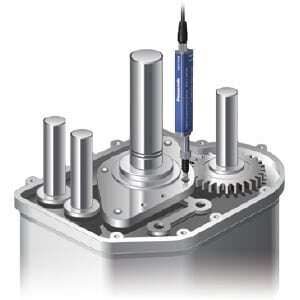

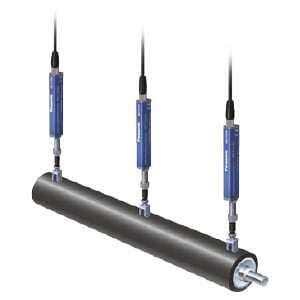

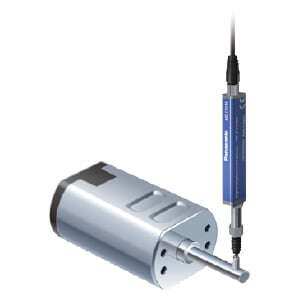

測量電機軸的偏移

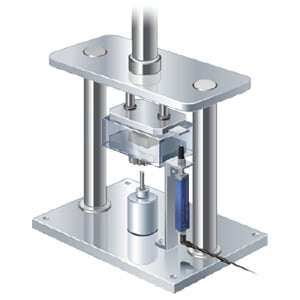

利用接觸式位移感測器和測壓儀，對壓力的變化點和行程位置進行管理，測量是否正確地進行壓入。

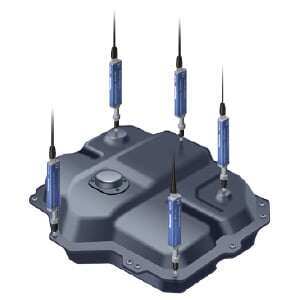

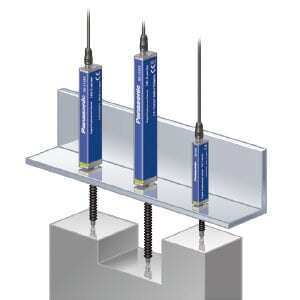

測量加工部件的高度
------------------------------ Tab3 showing ------------------------------
種類
感測器檢測頭(氣缸型)
| 種類 | 形狀 | 解析度 | 指示精度 (P-P) (全範圍) | 測量精度 | 型號 | |
|---|---|---|---|---|---|---|
| 10mm 型 | 通 用 |
| 0.5μm | 2.0μm以下 | 10mm (註2) | HG-S1010-AC |
| 高 精 度 |
| 0.1μm | 1.0μm以下 | HG-S1110-AC | ||
(註1):請務必連接2019年2月以後生產的控制器HG-SC□進行使用。
(註2):絕對顯示為「0」的位置是指從下死點起壓入「0.1」mm以上的位置。
※不帶“—”，開頭帶“U”的型號即為訂貨產品號。

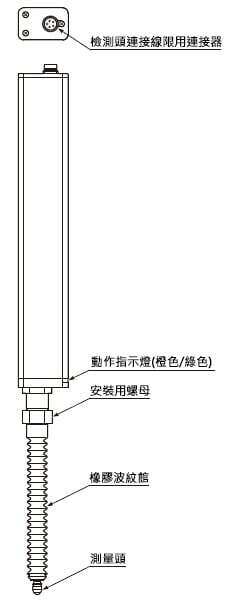

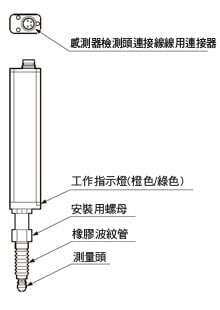

感測器檢測頭（普通型）
| 種類 | 形狀 (註1) | 解析度 | 指示精度 (P-P) (全範圍) | 測量範圍 | 型號 | ||
|---|---|---|---|---|---|---|---|
| 10mm 型 | 通 用 | 標準 |
| 0.5μm | 2.0μm以下 | 10mm | HG-S1010 |
| 低測量力 (註2) | HG-S1010R | ||||||
| 高 精 度 | 標準 |
| 0.1μm | 1.0μm以下 | HG-S1110 | ||
| 低測量力 (註2) | HG-S1110R | ||||||
| 32mm 型 | 通 用 | 標準 |
| 0.5μm | 3.0μm以下 | 32mm | HG-S1032 |
| 50mm 型 | 通 用 | 標準 |
| 0.5μm | 3.5μm以下 | 50mm | HG-S1050 (註3) |
(註1):圖片是標準型。
(註2):低測量力型、不配備橡膠波紋管。
(註3):關於50mm型，請務必與HG-S1050)2019年2月以後生產的控制器HG-SC□相連接。
※不帶“—”，開頭帶“U”的型號即為訂貨產品號。

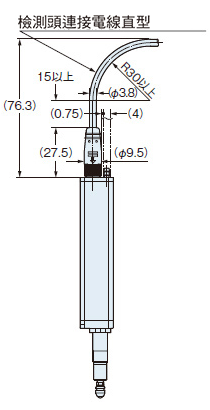

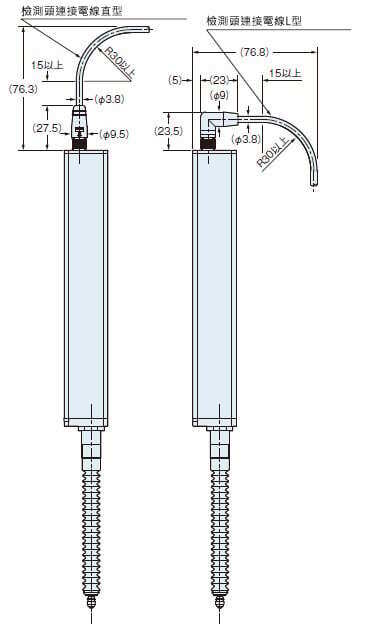

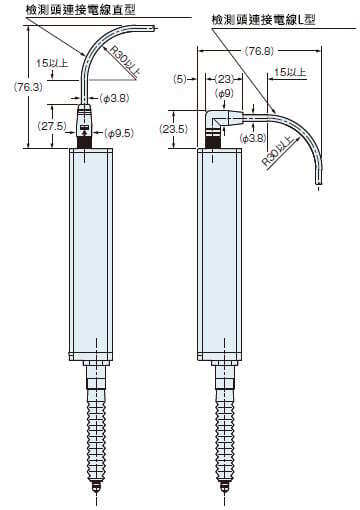

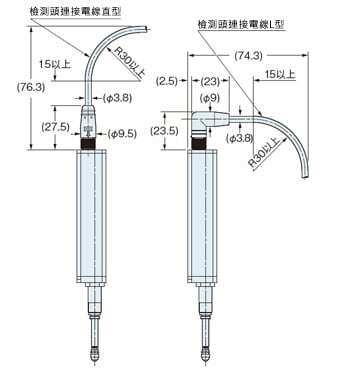

檢測頭連接線(耐撓曲型)
| 種類 | 形狀 | 電線長度 | 型號 |
|---|---|---|---|
| 直型 連接器 |
| 3m | CN-HS-C3 |
| 7m | CN-HS-C7 | ||
| 10m | CN-HS-C10 | ||
| 20m | CN-HS-C20 | ||
| L形連接器 (註1) |
| 3m | CN-HS-C3L |
| 7m | CN-HS-C7L | ||
| 10m | CN-HS-C10L | ||
| 20m | CN-HS-C20L |
(註1):不可用於氣缸型檢測頭(HG-S1010-AC / HG-S1110-AC)。

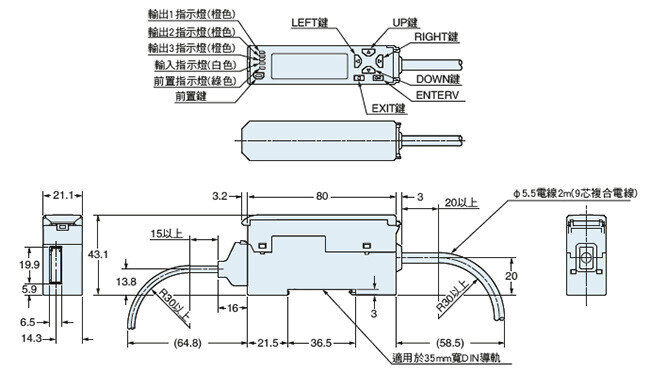

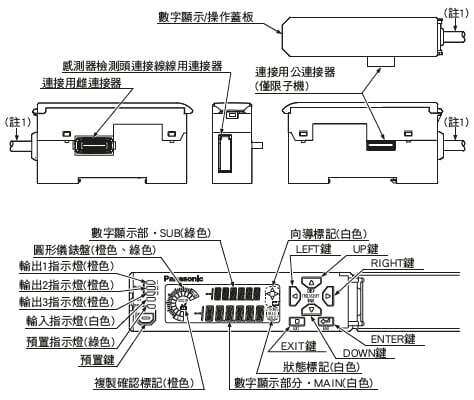

控制器
每台主機最多連接15台子機
| 種類 | 形狀 | 輸出 | 控制器 最多連接台數 | 型號 | |
|---|---|---|---|---|---|
| 主機 | 高功能型 (模擬電流＋輸入·輸出) |
| NPN開路集電極晶體管 | 每台主機最多連接15台子機(註1) | HG-SC101 |
| PNP開路集電極晶體管 | HG-SC101-P | ||||

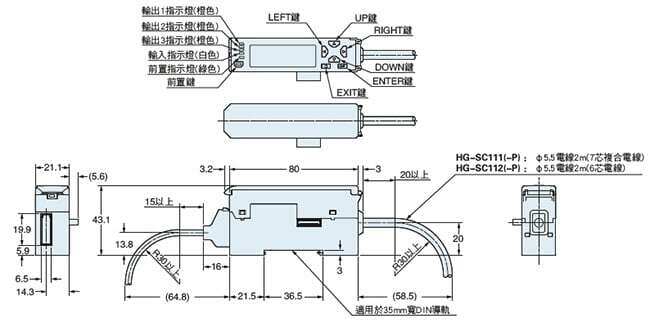

| 子機 | 高功能型 (模擬電流＋輸入·輸出) |
| NPN開路集電極晶體管 | HG-SC111 | |
| PNP開路集電極晶體管 | HG-SC111-P | ||||
| 標準型 (輸入·輸出) | NPN開路集電極晶體管 | HG-SC112 | |||
| PNP開路集電極晶體管 | HG-SC112-P | ||||

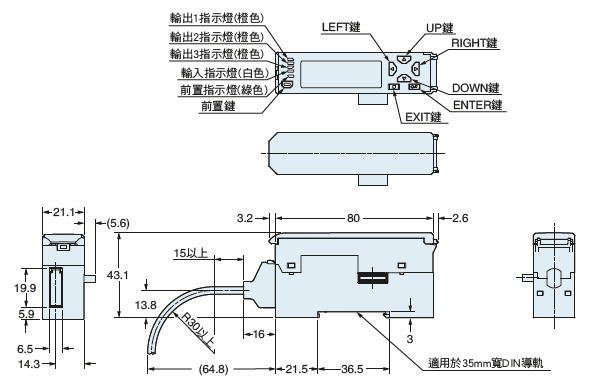

| 省配線型 |
| - | HG-SC113 | ||
※不帶“—”，開頭帶“U”的型號即為訂貨產品號。
(註1) :連接數位位移感測器用通信模組時，針對1台主機，最多可以連接14台子機。
數位位移感測器用通信模組
- 數位位移感測器用通信模組的價格請參考「數位位移感測器用通信模組 SC-HG1-種類」頁面。
固定夾
| 品名 | 形狀 | 型號 | 內容 | 備註 |
|---|---|---|---|---|
| 固定夾 |
| MS-DIN-E | 在DIN導軌上將控制器和數位位移感測器用通信模組連接後，從兩端夾緊進行固定。連接時請務必使用。 | [2個一組] |
------------------------------ Tab4 showing ------------------------------
選配
| 品名 | 型號 | 內容 |
|---|---|---|
| 測量頭 | HG-SS10Cx5 | 標準型 |
| HG-SS10H | 超硬型 | |
| HG-SS20H | 超硬針型 | |
| HG-SS30S | 扁平型 | |
| HG-SS40U | 滾軸型(註1) | |
| 接點 (註1)(註2) | HG-SJ15 | 長15mm型 |
| HG-SJ25 | 長25mm型 | |
| 橡膠波紋管 | HG-SGN10x5 | 10mm普通型檢測頭用 |
| HG-SGN32x5 | 32mm普通型檢測頭用 | |
| HG-SGN50x5 | 50mm普通型檢測頭用 | |
| 密封蓋 [氣缸型檢測頭附帶] | HG-SASCx5 | 10mm氣缸型檢測頭用。 在內部O型圈磨損前請預防性更換密封蓋。 請根據密封材料的劣化狀態適時(以滑動次數500萬次為大致標準)實施更換。 |
(註1):橫向設置低測量力型的檢測頭（HG-S1010R / HG-S1110R）以使用 滾軸型測量頭HG-SS40U(另售)時，無法使用接頭(另售)。
(註2):1個檢測頭僅能使用1個接頭(另售)。

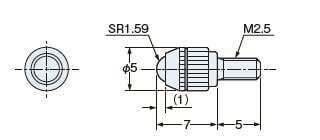

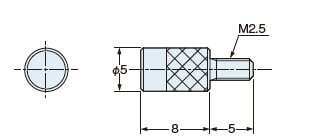

測量頭

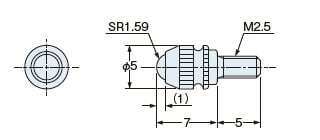

標準型
・HG-SS10Cx5

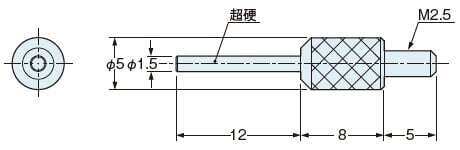

超硬型
・HG-SS10H

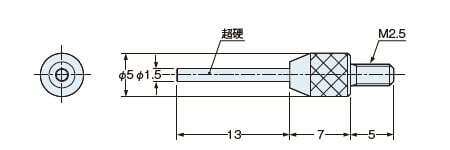

超硬針型
・HG-SS20H
扁平型
・HG-SS30S

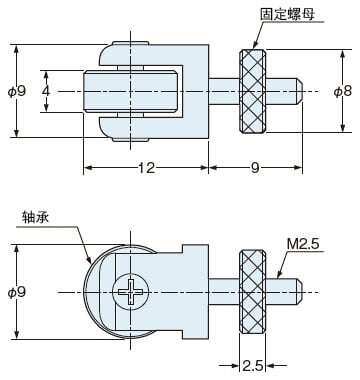

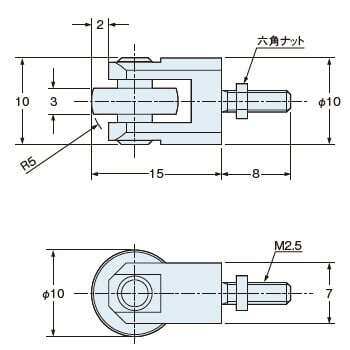

滾軸型
・HG-SS40U

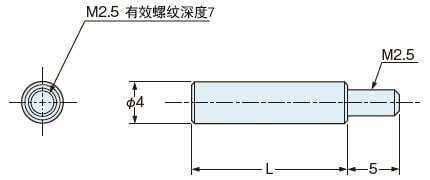

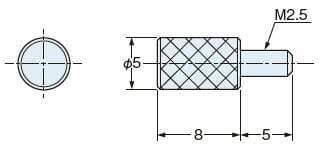

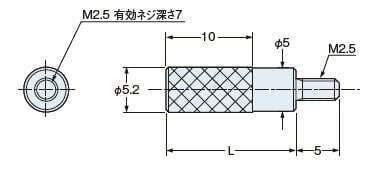

接點
長度15mm型
・HG-SJ15
長度25mm型
・HG-SJ25
橡膠波紋管
感測器檢測頭10mm型用
・HG-SGN10x5
感測器檢測頭32mm型用
・HG-SGN32x5
感測器檢測頭50mm型用
・HG-SGN50x5
密封盖
------------------------------ Tab5 showing ------------------------------
規格
檢測頭

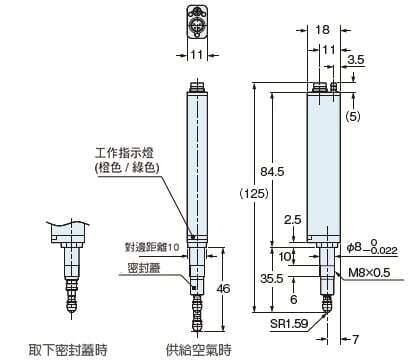

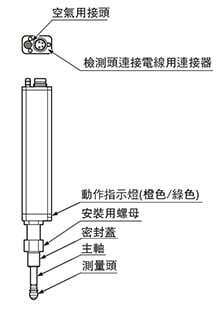

氣缸型・10mm型
| 種類 | 氣缸型・10mm型 | ||||
|---|---|---|---|---|---|
| 通用 | 高精度 | ||||
| 型號 | HG-S1010-AC | HG-S1110-AC | |||
| 未安裝 密封蓋時 | 未安裝 密封蓋時 | ||||
| 適用標準 | CE標誌(EMC指令、RoHS指令)、 UKCA標誌(EMC規範、RoHS規範) | ||||
| 適用 控制器(註2) | HG-SC101(-P)、HG-SC111(-P)、HG-SC112(-P)、HG-SC113 | ||||
| 位置檢測方法 | 光學絕對線性編碼器方式 | ||||
| 測量範圍 | 10mm(註3) | ||||
| 行程 | 10.5mm以上(註3) | ||||
| 測量力(註4) | 朝下設置時：(註5)、朝上設置時：(註5)、橫向設置時：(註5) | ||||
| 解析度 | 0.5μm | 0.1μm | |||
| 取樣週期 | 1ms | ||||
| 指示精度(P-P) | 全範圍：2.0μm以下 窄範圍：1.0μm以下(任意60μm) | 全範圍：1.0μｍ以下 窄範圍：0.5μm以下(任意60μm) | |||
| 前端偏斜量 | 35μm以下(代表値) | ||||
| 帶電插拔功能 | 配備 | ||||
| 使用壓力範圍 | 0.14～0.16MPa | 0.035～0.045MPa | 0.14～0.16MPa | 0.035～0.045MPa | |
| 耐壓力 | 0.2MPa | ||||
| 使用流體 | 清潔空氣(露點溫度：-10℃以下) | ||||

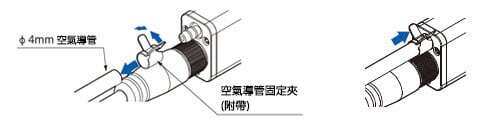

| 適用導管 | 外徑ø4mm / 內徑ø2.5mm | ||||
| 動作指示燈 | 2色LED(橙色 / 緑色) | ||||
| 汙損度 | 2 | ||||
| 使用標高 | 2,000m以下(註6) | ||||
| 環 境 性 能 | 保護構造 | IP67(IEC)(註7) | - | IP67(IEC)(註7) | - |
| 使用環境溫度 | -10～+55℃(注意不可結露、結冰)、保存時：-20～+60℃ | ||||
| 使用環境濕度 | 35～85%RH、保存時：35～85%RH | ||||
| 絕緣電阻 | 100MΩ以上，基於DC250V的高阻表 | ||||
| 耐振動 | 頻率10～500Hz 雙振幅3mm(10～58Hz)、加速度196m/s2(58～500Hz) X,Y和Z方向各2小時 | ||||
| 耐衝擊 | 加速度1,960m/s2 X,Y和Z方向各3次 | ||||
| 接地方式 | 電容器接地 | ||||
| 材質 | 主體：鋅、保持部分：不銹鋼、主軸：工具鋼、 測量頭(註8)：黃銅(主體) / 陶瓷(球頭部)、空氣導管固定夾：S60CM | ||||
| 重量 | 本體重量：約80g | ||||
| 附件 | 檢測頭固定用扳手1個、安裝用螺母1個、 密封蓋1個、空氣導管固定夾：1個 | ||||
(註1):無指定時的測量條件為使用標準型測量頭(HG-SS10C)、使用環境溫度＝+20℃、不會沾染水、油等液體及粉塵等的潔淨環境。
(註2):請務必連接2019年2月以後生產的控制器HG-SC□進行使用。
(註3):絕對顯示為「0」的位置是指從下死點起壓入「0.1」mm以上的位置，行程是指下死點至上死點的總行程量。
(註4):測量力因使用的空氣壓力而異。此外，拆下密封蓋時可用作低測量力型。

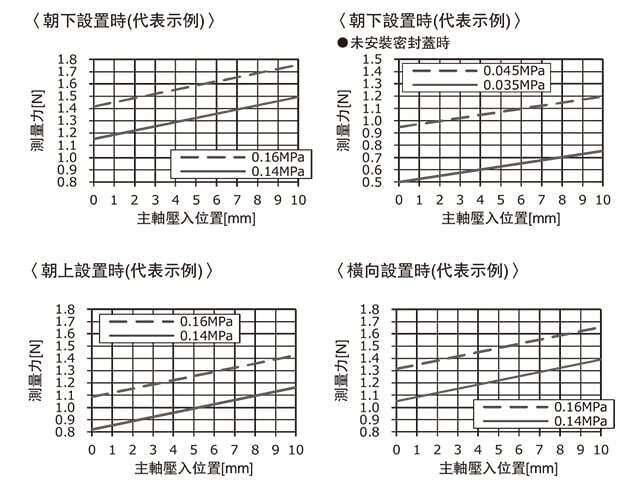

(註5):供給空氣壓力、主軸位置與測量力的關係請參閱下圖。無密封蓋向上設置時為0.2N，橫向設置時請減去0.1N。圖示為代表示例，具體因產品的組 裝精度及密封材料的磨損狀態而異。
(註6):請勿在承受標高0m的大氣壓以上壓力的環境下使用或保存。
(註7):密封部老化損傷時除外。拆下密封蓋時無保護等級。
(註8):測量頭備有選配件(另售)。

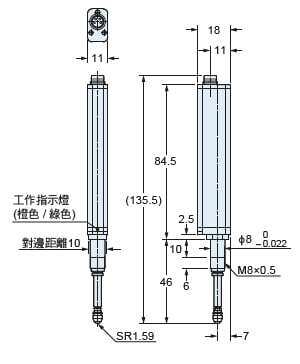

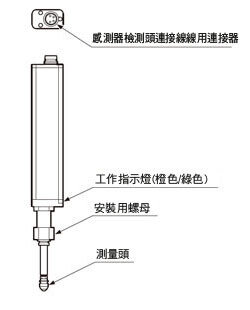

普通型・10mm型
| 種類 | 通用 | 高精度 | |||
|---|---|---|---|---|---|
| 標準型 | 低測量力型 | 標準型 | 低測量力型 | ||
| 型號 | HG-S1010 | HG-S1010R | HG-S1110 | HG-S1110R | |
| 適用標準 | CE標誌(EMC指令、RoHS指令)、 UKCA標誌(EMC規範、RoHS規範) | ||||
| 適用控制器 | HG-SC101(-P)、HG-SC111(-P)、HG-SC112(-P)、HG-SC113 | ||||
| 位置檢測方法 | 光學絕對線性編碼器方式 | ||||
| 測量範圍 | 10mm | ||||
| 行程 | 10.5mm以上 | ||||
| 測量力 (註2) | 朝下 設置時 | 1.65N以下 1.10N(註3) | 0.35N以下 0.30N(註3) | 1.65N以下 1.10N(註3) | 0.35N以下 0.30N(註3) |
| 朝上 設置時 | 1.35N以下 0.85N(註3) | - | 1.35N以下 0.85N(註3) | - | |
| 橫向 設置時 | 1.50N以下 0.95N(註3) | 0.25N以下 0.20N(註3) | 1.50N以下 0.95N(註3) | 0.25N以下 0.20N(註3) | |
| 解析度 | 0.5μm | 0.1μm | |||
| 取樣週期 | 1ms | ||||
| 指示精度 (P-P) | 全範圍：2.0μm以下 窄範圍：1.0μm以下(任意60μm) | 全範圍：1.0μｍ以下 窄範圍：0.5μm以下(任意60μm) | |||
| 前端偏斜量 | 35μm以下(代表值)(註4) | ||||
| 帶電插拔功能 | 配備 | ||||
| 動作指示燈 | 2色LED(橙色／綠色) | ||||
| 汙損度 | 2 | ||||
| 使用標高 | 2,000m以下(註5) | ||||
| 環 境 性 能 | 保護構造 | IP67(IEC)(註6) | - | IP67(IEC)(註6) | - |
| 使用環境溫度 | -10℃～+55℃(注意不可結露、結冰)、保存時：-20℃～+60℃ | ||||
| 使用環境濕度 | 35%RH～85%RH、保存時：35%RH～85%RH | ||||
| 絕緣電阻 | 100MΩ以上，基於DC250V的高阻表 | ||||
| 耐振動 | 頻率10Hz～500Hz 雙振幅3mm(10～58Hz)、加速度196m/s2(58～500Hz) X,Y和Z方向各2小時 | ||||
| 耐衝擊 | 加速度1,960m/s2X,Y和Z方向各3次 | ||||
| 接地方式 | 電容器接地 | ||||
| 材質 | 主體：鋅、保持部分：不銹鋼、主軸：工具鋼、 測量頭（註7）：黃銅(主體) / 陶瓷(球頭部)、橡膠波紋管：NBR(黑色) | ||||
| 重量 | 本體重量：約80g | ||||
| 附件 | 標準型(HG-S1010／HG-S1110)：檢測頭固定用扳手1個、安裝用螺母1個、 低測量力型(HG-S1010R／HG-S1110R)：檢測頭固定用扳手1個、安裝用螺母1個、橡膠波紋管1個 | ||||
(註1):無指定時的測量條件為使用標準型測量頭(HG-SS10C)、使用環境溫度＝+20℃、不會沾染水、油等液體及粉塵等的潔淨環境。
(註2):低測量力型(HG-S1010R/HG-S1110R)為無橡膠波紋管的標準狀態下的值。
(註3):測量中心附近的代表值。
(註4):根據上下平軸承的間隙計算出的值。
(註5):請勿在承受標高0m的大氣壓以上壓力的環境下使用或保存。
(註6):因外在原因導致橡膠波紋管老化、損傷時除外。
(註7):測量頭備有選配件(另售)。
普通型・32mm型
| 種類 | 通用 | ||
|---|---|---|---|
| 標準型 | |||
| 型號 | HG-S1032 | ||
| 適用標準 | CE標誌(EMC指令、RoHS指令)、 UKCA標誌(EMC規範、RoHS規範) | ||
| 適用控制器 | HG-SC101(-P)、HG-SC111(-P)、HG-SC112(-P)、HG-SC113 | ||
| 位置檢測方法 | 光學絕對線性編碼器方式 | ||
| 測量範圍 | 32mm | ||
| 行程 | 32.5mm以上 | ||
| 測量力 | 朝下 安裝時 | 2.97N以下 1.90N(註2) | |
| 朝上 設置時 | 2.09N以下 1.19N(註2) | ||
| 橫向 設置時 | 2.53N以下 1.50N(註2) | ||
| 解析度 | 0.5μm | ||
| 取樣週期 | 1ms | ||
| 指示精度 (P-P) | 全範圍：3.0μm以下 窄範圍：2.0μm以下(任意60μm) | ||
| 前端偏斜量 | 40μm以下(代表值)(註3) | ||
| 帶電插拔功能 | 配備 | ||
| 動作指示燈 | 雙色LED(橙色／綠色) | ||
| 汙損度 | 2 | ||
| 使用標高 | 2,000m以下(註4) | ||
| 環 境 性 能 | 保護構造 | IP67(IEC)(註5) | |
| 使用環境溫度 | -10℃～+55℃(注意不可結露、結冰)、保存時：-20℃～+60℃ | ||
| 使用環境濕度 | 35%RH～85%RH、保存時：35%RH～85%RH | ||
| 絕緣電阻 | DC250V時100MΩ以上 | ||
| 耐振動 | 頻率10Hz～150Hz 雙振幅3mm(最大加速度 196m/s2) X,Y和Z方向各2小時 | ||
| 耐衝擊 | 耐衝擊1,960m/s2 X,Y和Z方向各3次 | ||
| 接地方式 | 電容器接地 | ||
| 材質 | 主體：鋅、保持部分：不銹鋼、主軸：工具鋼、 測量頭 (註6) ： 黃銅(主體) / 陶瓷(球頭部)、橡膠波紋管： NBR(黑色) | ||
| 重量 | 本體重量： 約150g | ||
| 附件 | 檢測頭固定用扳手1個、安裝用螺母1個 | ||
(註1):無指定時的測量條件為使用標準型測量頭(HG-SS10C)、使用環境溫度＝+20℃、不會沾染水、油等液體及粉塵等的潔淨環境。
(註2):測量中心附近的代表值。
(註3):通過上下平軸承的間隙計算出的數值。
(註4):
請勿在承受標高0m的大氣壓以上壓力的環境下使用或保存。
(註5):因外在原因導致橡膠波紋管老化、損傷時除外。
(註6):測量頭備有選配件(另售)。

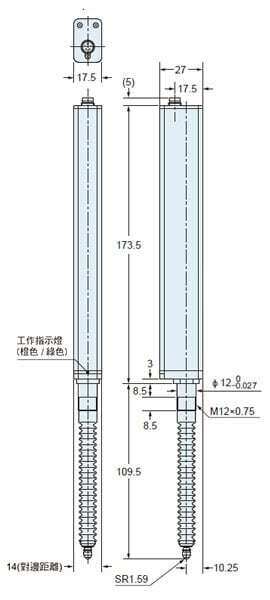

普通型・50mm型
| 種類 | 通用 | ||
|---|---|---|---|
| 標準型 | |||
| 型號 | HG-S1050 | ||
| 適用標準 | CE標誌(EMC指令、RoHS指令)、 UKCA標誌(EMC規範、RoHS規範) | ||
| 組合 控制器 (註2) | HG-SC101(-P)、HG-SC111(-P)、HG-SC112(-P)、HG-SC113 | ||
| 位置檢測方法 | 光學絕對線性編碼器方式 | ||
| 測量範圍 | 50mm | ||
| 行程 | 50.5mm以上 | ||
| 測量力 | 朝下 設置時 | 3.8N以下(50mm壓入位置) 1.9N(中間位置)(註3) | |
| 朝上 設置時 | 3.2N以下(50mm壓入位置) 1.4N(中間位置)(註3) | ||
| 橫向 設置時 | 3.4N以下(50mm壓入位置) 1.7N(中間位置)(註3) | ||
| 解析度 | 0.5μm | ||
| 取樣週期 | 1ms | ||
| 指示精度 (P-P) | 全範圍：3.5μm以下 | ||
| 前端偏移量 | 40μm以下(代表值)(註4) | ||
| 帶電插拔功能 | 配備 | ||
| 動作指示燈 | 2色LED(橙色／綠色) | ||
| 汙損度 | 2 | ||
| 使用標高 | 2,000m以下(註5) | ||
| 環 境 性 能 | 保護構造 | IP67(IEC)(註6) | |
| 使用環境溫度 | -10～+55℃(註意不可結露、結冰)、保存時：-20～+60℃ | ||
| 使用環境濕度 | 35～85%RH、保存時：35～85%RH | ||
| 絕緣電阻 | 100MΩ以上，基於DC250V的高阻表 | ||
| 耐振動 | 頻率10～55Hz 雙振幅1.5mm X、Y和Z各方向2個小時 | ||
| 耐衝擊 | 加速度980m/s2 X、Y和Z各方向3次 | ||
| 接地方式 | 電容器接地 | ||
| 材質 | 主體：鋁合金、保持部分：快削鋼、主軸：碳素工具鋼、 測量頭(註7)：黃銅(主體) / 陶瓷(球頭部)、橡膠波紋管：NBR(黑色) | ||
| 重量 | 本體重量：約180g | ||
| 附件 | 檢測頭固定用扳手1個、安裝用螺母1個 | ||
(註1):無指定時的測量條件為使用標準型測量頭(HG-SS10C)、使用環境溫度＝+20℃、不 會沾染水、油等液體及粉塵等的潔淨環境。
(註2):50mm型(HG-S1050)請務必連接2019年2月以後生產的控制器HG-SC□進行使用 。
(註3):測量中心附近的代表值。
(註4):根據上下平軸承的間隙計算出的值。
(註5):請勿在承受標高0m的大氣壓以上壓力的環境下使用或保存。
(註6):因外在原因導致橡膠波紋管老化、損傷時除外。
(註7):測量頭備有選配件(另售)。
控制器
| 種類 | 主機 | 子機 | |||
|---|---|---|---|---|---|
| 高功能型 | 高功能型 | 標準型 | 省配線型 | ||
| 型 號 | NPN輸出 | HG-SC101 | HG-SC111 | HG-SC112 | HG-SC113 |
| PNP輸出 | HG-SC101-P | HG-SC111-P | HG-SC112-P | ||
| 適用標準 | CE標誌(EMC指令、RoHS指令)、 UKCA標誌(EMC規範、RoHS規範) | ||||
| 適用檢測頭 (註8) | HG-S1010-AC、HG-S1110-AC、HG-S1010(R)、HG-S1110(R)、HG-S1032、HG-S1050 | ||||
| 控制器最多連接台數 | 每台主機最多連接15檯子機(註2) | ||||
| 電源電壓 | 24V DC±10% 含脈動0.5V（P-P） | ||||
| 消耗電流（註3） | 70mA以下（連接檢測頭時） | ||||
| 模擬電流輸出 (註4) | • 電流輸出範圍：4～20mA/F.S.(初始值) • 異常時輸出：0mA • 直線性：±0.25% F.S. • 負載阻抗：250Ω MAX. | - | |||
| 控制輸出 (輸出1、 輸出2、 輸出3) | <NPN輸出型> NPN開路集電極晶體管 • 最大流入電流：50mA(註5) • 外加電壓：30V DC以下(輸出和0V間) • 剩餘電壓：1.5V以下(流入電流為50mA) • 漏電流：0.1mA以下 <PNP輸出型> PNP開路集電極晶體管 • 最大源電流：50mA(註5) • 外加電壓：30V DC以下(輸出-＋V間) • 剩餘電壓：1.5V以下(流出電流50mA) • 漏電流：0.1mA以下 | - | |||
| 短路保護 | 裝備（自動復位式） | - | |||
| 判定輸出 | NO／NC 切換式 | - | |||
| 報警輸出 | 報警時開路 | - | |||
| 外部輸入 (輸入1、 輸入2、 輸入3) | 〈NPN輸出型〉 無接點輸入或NPN開路集電極晶體管 • 輸入條件… 無效：+8V～+V DC或斷開 有效：0～+1.2V DC • 輸入阻抗：約10kΩ 〈PNP輸出型〉 無接點輸入或PNP開路集電極晶體管 • 輸入條件… 無效：0～+0.6V DC或斷開 有效：+4V～+V DC • 輸入阻抗：約10kΩ | - | |||
| 觸發輸入 | 輸入時間2ms以上（ON） | - | |||
| 預置輸入 | 輸入時間20ms以上（ON） | - | |||
| 復位輸入 | 輸入時間20ms以上（ON） | - | |||
| Bank輸入A／B (註6) | 輸入時間20ms以上（ON） | - | |||
| 回應時間 | 3ms、5ms、10ms、100ms、500ms、1,000ms 切換式 | ||||
| 數字顯示部 | 204段LCD | ||||
| 顯示解析度 | 0.1μm | ||||
| 顯示範圍 | -199.9999～199.9999mm | ||||
| 汙損度 | 2 | ||||
| 使用標高 | 2,000m以下（註7） | ||||
| 環 境 性 能 | 保護構造 | IP40(IEC) | |||
| 使用環境溫度 | -10～+50℃(注意不可結露、結冰)(註5)、保存時：-20～+60℃ | ||||
| 使用環境濕度 | 35～85%RH、保存時：35～85%RH | ||||
| 耐電壓 | AC1,000V 1分鐘 所有電源連接端子與外殼之間 | ||||
| 絕緣電阻 | 所有電源連接端子與外殼之間，20MΩ以上，基於DC250V的高阻表 | ||||
| 耐振動 | 頻率10～150Hz 雙振幅0.75mm(10～58Hz)、加速度49m/s2(58～150Hz) X,Y和Z方向各2小時 | ||||
| 耐衝擊 | 加速度98m/s2(約10G) X,Y和Z方向各5次 | ||||
| 材質 | 外殼部：聚碳酸脂、外罩：聚碳酸脂、開關：聚甲醛 | ||||
| 電線 | 0.2mm2 2芯(褐色、藍色導線)／ 0.15mm2 7芯合成電線 長2m | 0.15mm2 7芯合成電線 長2m | 截面積為0.15mm2 的6芯橡皮電線，長2m | - | |
| 品質 | 本體重量：約140g | 本體重量：約140g | 本體重量：約130g | 本體重量：約60g | |
(註1):無指定時的測量條件為電源電壓＝＋24V DC、使用環境溫度=+20℃。
(註2):連接數位位移感測器用通信模組時，針對1台主機，最多可以連接14台子機。
(註3):消耗電流不包含模擬電流輸出。
(註4):直線性：F.S.＝16mA，是針對數位測量值的直線性。
(註5):向主機連接子機時，根據子機連接台數的不同，控制輸出的最大流入/流出電流及使用環境溫度如下表所示存在差異。
| 子機連接台數 | 控制輸出的最大流入/流出電流 | 使用環境溫度 |
|---|---|---|
| 1～7台 | 20mA | -10～+45℃ |
| 8～15台 | 10mA |
(註6):通過切換BANK輸入A/B，可選擇BANK 1～3。
(註7):請勿在承受標高0m的大氣壓以上壓力的環境下使用或保存。
(註8):氣缸型(HG-S1010-AC／HG-S1110-AC)・50mm型(HG-S1050)請務必與2019年2月以後生產的控制器HG-SC□相連接。
HG-S系列・自主監控功能一覽
※需要使用自主監控功能時，請使用2019年2月以後生產的控制器(HG-SC□)。
| 狀態 | 狀態 | 對策方法 | 錯誤代碼 (註1) | 報警 (註1) |
|---|---|---|---|---|
| 通知 | 檢測頭未連接 | 確認狀態 | E200 | — |
| 連接台數檢查錯誤 | 確認狀態 | E160 (僅主機) | — | |
| NPN/PNP輸出型並存錯誤 | 確認狀態 | E100 (僅主機) | — | |
| 運算台數錯誤 | 確認狀態 | E110 (僅主機) | — | |
| 複製執行錯誤(子機異常) | 確認狀態 | E170 (僅主機) | — | |
| 檢測頭的行程 發生規格範圍以上的超量程 | 確認狀態 | E210 | — | |
| 超量程檢查 | 確認狀態 | — | 報警 | |
| 鉤掛校查 | 確認狀態 | — | 報警 | |
| 異常 | 控制器保存功能損 | 更換控制器 | E600 | — |
| E610 | ||||
| E620 | ||||
| 檢測頭保存功能損壞 | 更換檢測頭 | E630 | — | |
| 輸出部分短路錯誤 | 確認狀態／更換 | E700 | — | |
| 檢測電路損壞 | 更換檢測頭 | E240 | — | |
| 系統異常 | 更換控制器 | E900 | — | |
| E910 | ||||
| E911 | ||||
| E912 | ||||
| E920 |
(註1)：錯誤代碼與報警在控制器HG-SC□中顯示。
------------------------------ Tab6 showing ------------------------------
尺寸圖
- 單位mm
HG-S1010-AC HG-S1110-AC
感測器檢測頭(氣缸型)
感測器檢測頭連接電線安裝圖

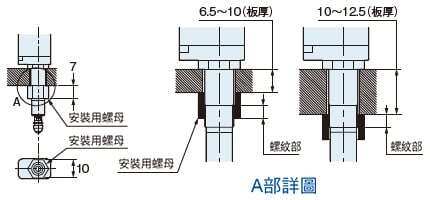

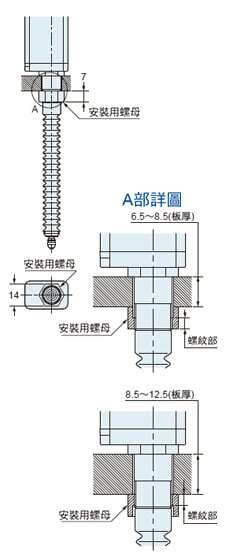

安裝用螺母安裝圖

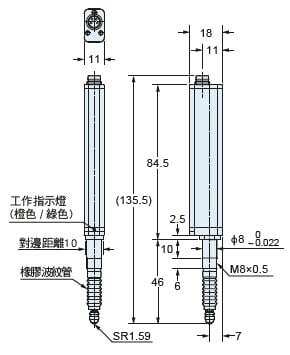

HG-S1010(R) HG-S1110(R)
感測器檢測頭(普通型)
標準
HG-S1010／HG-S1110
低測量力
HG-S1010R／HG-S1110R

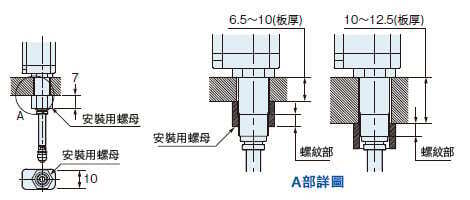

安裝用螺母安裝圖
標準
HG-S1010／HG-S1110
低測量力
HG-S1010R／HG-S1110R
安裝感測器檢測頭連接電線安裝圖
圖示為在低測量力型上安裝了檢測頭連接電線的情況。

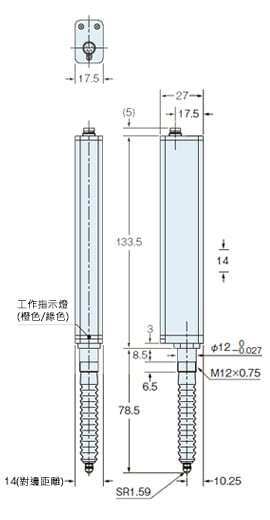

HG-S1032
感測器檢測頭（普通型）

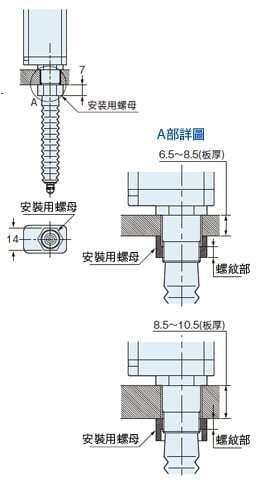

安裝用螺母安裝圖
檢測頭連接電線安裝圖
HG-S1050
感測器檢測頭(普通型)
安裝用螺母安裝圖
檢測頭連接電線安裝圖
HG-SC101(-P)
控制器(主機)
HG-SC111(-P) HG-SC112(-P)
控制器(子機)
HG-SC113
控制器(子機)
MS-DIN-E
固定夾(另售)
材質:聚碳酸酯
HG-SS10C(x5)
測量頭(檢測頭配備 / 以5個1組另售)
材質：黃銅(主體)、陶瓷(球頭部)
HG-SS10H
測量頭(另售)
材質：黃銅(主體)、陶瓷(球頭部)
HG-SS20H
測量頭(另售)
材質：SUS(主體)、超硬(測針部)
HG-SS30S
測量頭(另售)
材質：淬火鋼
HG-SS40U
測量頭(另售)
※滾輪跳動：0.01mm以下
材質：黃銅(主體 / 螺母)、淬火鋼(滾輪 / 軸)
HG-SJ15
HG-SJ25
接頭(另售)
材質：SUS
| 型號 | L |
|---|---|
| HG-SJ15 | 15 |
| HG-SJ25 | 25 |
生產終止品
TR-S10-Cx5
TR-S10-H
測量頭(配件)
球部材質
TR-S10-C : 陶瓷
TR-S10-H : 超硬
TR-S321-H
測量頭(配件)
材質：SUS303(先端：超硬)
TR-S411-K
測量頭(配件)
材質：特殊工具鋼
TR-S601
測量頭(配件)
※偏芯量：0.002mm以內、軸間隔：0.005mm以內
材質：快削黃銅(軸承：軸承鋼）
TR-J102
TR-J104
接頭(配件)
材質：快削鋼
| 型號 | L |
|---|---|
| TR-J102 | 15 |
| TR-J104 | 25 |
------------------------------ Tab7 showing ------------------------------
電路／連接

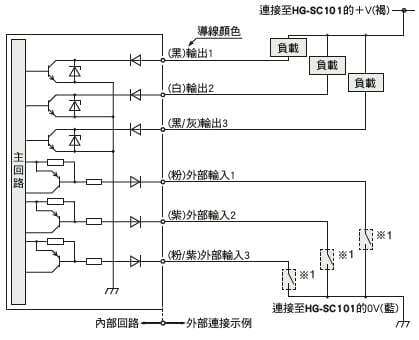

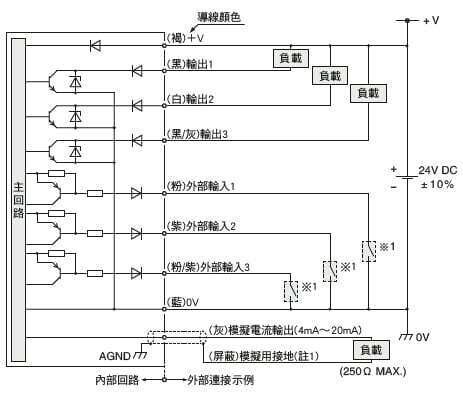

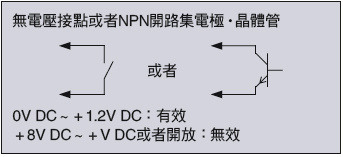

NPN輸出型
HG-SC101／主機
HG-SC111／子機
HG-SC112／子機
※1
(註1)：請在模擬輸出中使用屏蔽線。

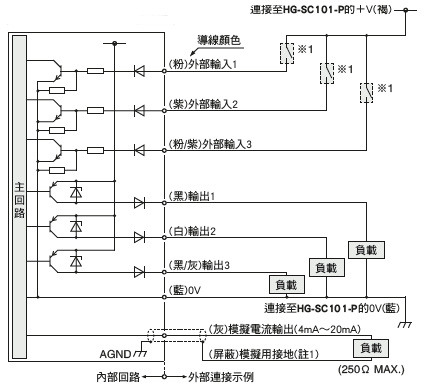

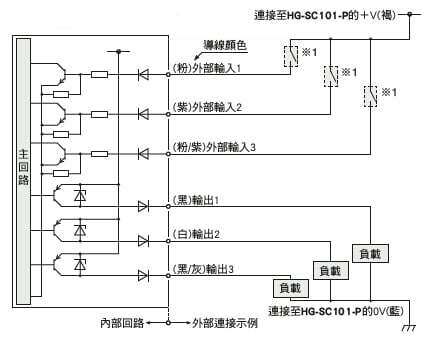

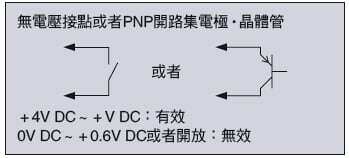

PNP輸出型
HG-SC101-P／主機
HG-SC111-P／子機
HG-SC112-P／子機
※ 1
(註1)：請在模擬輸出中使用屏蔽線。
------------------------------ Tab8 showing ------------------------------
・本樣本是產品選型指南，使用時，請務必仔細閱讀使用說明書。

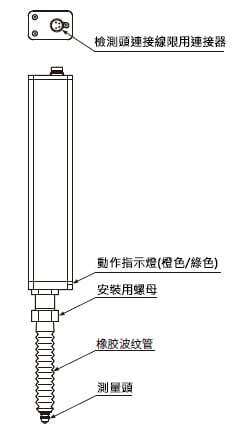

各部分的名稱
感測器檢測頭
<氣缸型>
(HG-S1010-AC／HG-S1110-AC)
<普通型・標準>
(HG-S1010／HG-S1110)
<普通型・低測量力>
(HG-S1010R／HG-S1110R)
<普通型・標準>
(HG-S1032)
<普通型・標準>
(HG-S1050)
控制器
(註1) ：子機·省配線型HG-SC113上未配備。
感測器檢測頭（氣缸型）
關於空氣回路（推薦）
・使用氣缸型的檢測頭（HG-S1010-AC / HG-S1110-AC）時，請構建下圖所示的空氣回路(推薦)，並根據需要使用速度控制閥調整主軸的速度。
感測器檢測頭
安裝
・檢測頭請垂直於測量面進行安裝。傾斜安裝除了會導致測量誤差外，還會顯著縮短壽命
・擰緊螺母時，請注意不要劃傷橡膠波紋管。
・橡膠波紋管發生變形時，如仍繼續使用，則可能會在移動滑動軸時施加負載，造成破損。
・除更換時以外，對於標準型(HG-S1010／HG-S1110／HG-S1032)的橡膠波紋管，請絕對不要拆下。否則會使灰塵、水等侵入，引發故障。
(1)在要安裝感測器檢測頭的框體上開孔。
| 安裝孔 | 外殼的厚度 | |
|---|---|---|
| HG-S1010(R)、HG-S1110(R) | ø8H7( +0.0150 )mm | 6.5～12.5mm |
| HG-S1032 | ø12H7( +0.0180 )mm | 6.5～10.5mm |
| HG-S1050 | 6.5～12.5mm |

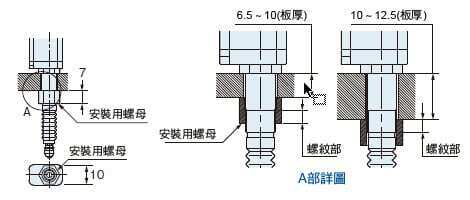

(2)將感測器接頭插入框體上的安裝孔內，使用附帶的安裝螺母輕輕固定。
(註1)：根據框體厚度的不同，安裝用螺母的朝向有不同。詳情請參考外形尺寸圖
(3)固定感測器檢測頭。
固定感測器檢測頭時，如右圖所示，使用附帶的用於固定感測器接頭的扳手進行固定，同時使用扳手來擰緊安裝用螺母。
此時的擰緊力矩請保持在12.5N·m以下(HG-S1032 : 15N·m以下)。
(4)如右圖所示，請確認橡膠波紋管是否發生變形。 橡膠波紋管發生變形的情況下，請旋轉橡膠波紋管，使其恢複正常的形狀。
・氣缸型無法使用另售的L形連接器型的檢測頭連接電線(CN-HS-C□L)。
・拆下時，請務必先確認固定環是否已完全擰鬆，然後再拔出。
・如在固定環擰緊的狀態下過度用力(15N以上)拉拽，則可能會造成破損。
檢測頭連接電線的安裝方法
(1)將感測器檢測頭連接線線插入到感測器檢測頭上的連接線線用連接器內。
(2)按照箭頭所示方向旋轉感測器檢測頭連接用連接器上的固定環，加以固定。
安裝方法
(1)按照箭頭所示方向擰鬆感測器檢測頭連接用連接器上的固定環。
(2)捏住感測器檢測頭連接用連接器，並向上提起，即可拆下。
拆卸方法
・連接空氣導管時，請使用附帶的空氣導管固定夾切實固定。如果在插入或固定不充分的狀態下使用，空氣導管會有脫落的危險。
空氣導管的安裝方法(僅限氣缸型)
(1)鬆開空氣導管固定夾，使空氣導管的前端穿過空氣導管固定夾，在中間放開。
(2)將空氣導管前端插入檢測頭接頭部的根部。
(3)移動空氣導管固定夾，固定空氣導管前端部。
安裝方法
(1)鬆開空氣導管固定夾，將其移動到空氣導管的中間部位。
(2)
固定住檢測頭，拔出空氣導管。
(註1) :請注意不要遺失空氣導管固定夾。
拆卸方法
・密封蓋的拆裝請務必在停止供氣、且已從外殼上卸下的狀態下操作。
・在內部O型圈磨損前請預防性更換密封蓋。
・請根據密封材料的劣化狀態適時實施更換。密封蓋的更換時期以滑動次數500萬次為大致標準。
密封蓋的更換方法( 僅限氣缸型)
(1)卸下測量頭。
(2)拉動密封蓋，露出O形圈的端部。
(3)按照箭頭所示方向擰松密封蓋。
(4)完全鬆開後將其拔出。
(5)最後卸下O形圈。
拆卸方法
(1)將O形圈嵌入規定位置。
(2)將密封蓋插入主軸，安裝至空轉位置。
(3)按照箭頭所示方向旋轉並壓入密封蓋。
(註1) :確認O形圈未突出。
安裝方法
控制器
新舊控制器的區分方法/與檢測頭的組合
- 氣缸型檢測頭和HG-S1050請務必連接2019年2月以後生產的新控制器HG-SC□進行連接。
- 與本公司對照型數位位移感測器HG-T系列的控制器HG-TC□組合使用時，請務必使用2019年2月以後生產的新控制器HG-SC□。此外，靠近主機側請連接同一系列的子機，較遠側請連接不同系列的子機。
- 僅連接HG-S系列的控制器時，可混合連接新舊控制器。

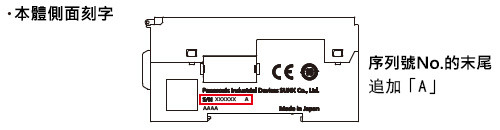

新控制器（2019年2月以後生產的產品）的區分方法
與檢測頭的組合
| 組合使用 | 新控制器 | 舊控制器 | ||
|---|---|---|---|---|
| 2019年2月以後生產的部分 | 2019年1月以前生產的部分 | |||
| HG-SC□ | HG-SC□ | |||
| 感測器檢測頭 | HG-S1010（R） | 可 | 可 | |
| HG-S1110（R） | ||||
| HG-S1032 | ||||
| HG-S1050 | 可 | 不可使用 | ||
| 氣缸型 | HG-S1010-AC | 可 | 不可使用 | |
| HG-S1110-AC | ||||
HG-S控制器與HG-T控制器組合使用時、請參考以下頁面中的內容
>>關於HG-S與HG-T的組合使用
安裝
安裝方法
(1)將安裝部分的後端嵌入到DIN導軌上。
(2)將安裝部分的後端按入DIN導軌，同時將安裝部分的前端嵌入到DIN導軌上。
拆卸方法
(1)手握本產品，朝前方按壓。
(2)提起前端，即可拆下。
安裝感測器檢測頭連接線線的方法
安裝方法
(1)將感測器檢測頭連接線線插入到控制器上的感測器檢測頭連接線線用連接器內。
拆卸方法
(1)手握控制器本體，按住感測器檢測頭連接線線上連接器部分的解除鎖定操縱桿，同時朝前拉拽，即可拆下。
(註1):拆下時，如未按住解除鎖定操縱桿即拉拽線線部分，則可能會造成線線斷線，或者連接器損壞，因此敬請注意。
連接
・在主機上連接子機，或者從主機上拆下子機的情況下，請務必先切斷電源。如在通電的狀態下進行連接，則會使控制器受損。
・請將雄連接器牢固插入到雌連接器的底部。未充分連接的情況下，可能會使控制器受損。
・連接時，請務必安裝到DIN導軌上。安裝時，請從兩端嵌入終端板MS-DIN-E(另售)。
・相對於1台主機，最多可連接15台子機(數位位移感測器用通信模組連接時，最多可連接14台子機)。
・要在主機上連接子機時，請連接同為NPN輸出型的機器或者同為PNP輸出型的機器。不能連接輸出類型不同的機器。
(1)將1台主機安裝到DIN導軌上。
(2)拆下連接器蓋板。
(3)將子機逐台安裝到DIN導軌上。除最末端的子機外，均拆下連接器蓋板。
(4)滑動子機，將連接用母連接器和公連接器相連。
(5)安裝時，將終端板MS-DIN-E(另售)較平的一面作為內側，從兩端嵌入。
(6)將終端板上的螺絲擰緊，加以固定。
連接方法
拆卸方法
(1)將終端板的螺絲擰鬆。
(2)拆下終端板。
(3)滑動控制器，逐台取下。
共通
配線
・本產品可與感測器檢測頭HG-S□ 以及控制器HGSC□相組合使用，從而滿足規格要求。與其他產品相組合使用時，可能不僅無法滿足規格要求，還會引發故障等。
・關於控制器的直流電源，請務必使用已通過絕緣變壓器等進行絕緣的電源。
・使用自動變壓器(單卷變壓器)等時，可能會發生短路，導致本體和電源發生損壞。另外，如果安裝以及連接方法錯誤，則可能造成短路，緻使本體和電源受損，因此 敬請注意。
- 請務必在切斷電源的狀態下實施配線作業和擴展作業。
- 配線後，在接通電源之前，請務必先確認配線狀態。
- 請避免與高壓線和動力線實施並行配線，同時避免使用同一個配線管。否則會因感應而引發誤動作。
- 關於電源輸入，請確認電源波動，以免超過額定值。
- 在電源中使用市售的開關穩壓器時，請務必將電源的框架接地(F.G.)端子接地。
- 請勿在電線引出部分施加不必要的彎折、拉拽等應力。
其他
- 本產品是以在工業環境中使用為目的而進行開發/製造的產品。
- 使用時，請勿超出本產品的規格範圍。否則會造成事故，引發故障。另外，還會使壽命顯著縮短。
- 使用時，請避開接通電源時的過渡狀態。
- 控制器採用EEPROM。EEPROM是有壽命的，設定次數不能超過100萬次。
- 請勿在室外進行使用。
- 請避免在蒸汽、灰塵較多的地方進行使用。
- 請勿在腐蝕性氣體、臭氧等環境中使用。
- 請注意不要沾到稀釋劑等有機溶劑。
- 請勿沾染強酸、堿。
- 請勿沾染油、油脂。
- 不能在有引火性、爆炸性氣體的環境中進行使用。
- 在強烈的電磁場內，可能無法滿足性能要求。
- 本產品屬於精密儀器。請勿施加掉落等衝擊。否則會引發故障。
- 檢測頭請垂直於測量面進行安裝。傾斜安裝除了會導致測量誤差外，還會顯著縮短壽命。
- 請勿對主軸施加水準方向的強力。否則可能會導致測量精度、耐久性降低。
- 氣缸型請設置減壓閥，在使用壓力範圍內使用。施加壓力過大時，會導致故障及損壞。
- 氣缸型請勿使用含有灰塵等異物、水、油等的空氣。這可能造成觸電或故障，因此請採取適當措施，如安裝空氣篩檢程式或除霧器等。
- 進行氣缸型的保養及檢查清潔時，請務必完全切斷供氣，確認產品及配管內的壓力為零後再進行作業。否則會因空氣壓力而造成事故及故障。
- 請絕對不要對產品進行分解·修理·改造等。
