測量金屬滾輪薄板的位置偏移

測量搬送中滾輪狀金屬薄板的位置偏移

測量搬送中滾輪狀金屬薄板的位置偏移

想於定期清潔卸下滾輪後，讓安裝位置的軸位移（偏移）穩定控制在 ±0.5mm的範圍內。

【課題】 多處同時測量／搬送中測量

  • 雖使用千分尺測量，但難以同時測量滾輪兩端或多個部位。
  • 想在偏移超過閾值時立即檢測出來，但難以在設備運作中測量。



【解決對策】 安裝 2個微型雷射位移感測器，從2個方向檢測

在給料機上安裝2個微型雷射位移感測器 HG-C 系列 ，從2個方向檢測。

  事先在滾輪的基準位置將HG-C歸零。

透過從2個方向檢測，即使滾輪往斜向偏移，感測器的數值也會改變，即可檢測出偏移。



安裝2個微型雷射位移感測器，從2個方向檢測





示意圖

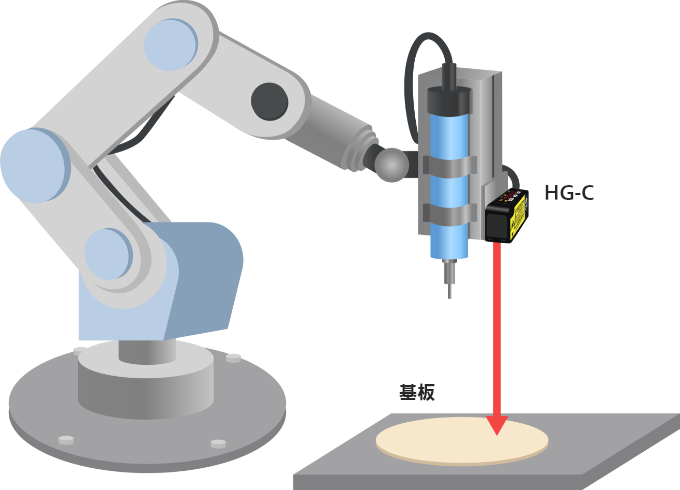

HG-C示意圖



導入重點

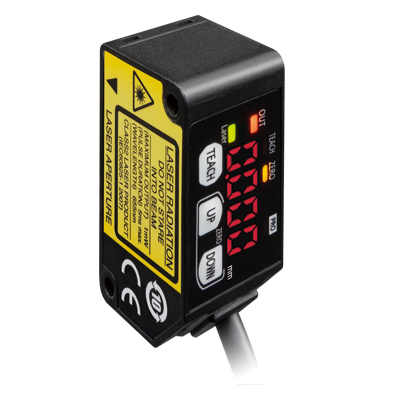

thumbnail

非接觸檢查

可用非接觸方式檢查！可支援檢查容易受損的產品。

高精度測量

可進行重複精度70μm（使用HG-C1100時）的高精度測量！

簡單設置

內建放大器，體積小！可簡單安裝。

輕量＆堅固

輕量＆堅固的壓鑄鋁機身！減少外殼變形及溫度造成測量精度不穩定的因素。
