基本情報

デュアルポートEthernet搭載。※
超小型PLC「FP0H」による、情報化・分散制御を実現!
※IPアドレスは1つです。
ファンクションブロックはWebサイトよりダウンロードできます。
>>FP0H 位置決めRTEXユニット用ライブラリ

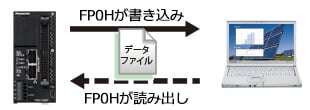

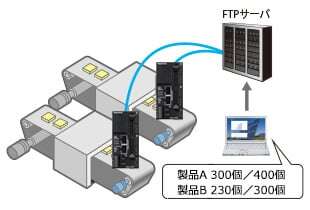

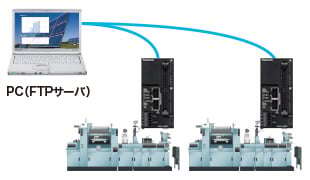

ファイル形式での
複数台のデータ収集、
閲覧、データ書き込み


高速演算処理 [従来比8倍の高速!]
基本命令:10ns~ (10kステップまで)
高容量最大 64kステップ [従来比2倍!]
プログラム容量:64k/40k/32k/24k ステップ可変
データレジスタ:12k/24k/32k/64k ワード可変
- I/O:
入力16点、出力16点 トランジスタ出力(NPN / PNP) - 内蔵I/F:
Ethernet×2ポート、RS-232C×1ch、USB×1ch
※Ethernet は、Ethernet 付タイプのみ - 拡張I/F:
FP0H増設ユニット用、FP0R増設ユニット用、拡張(通信)カセット用 - ツール:
FPWIN GR7 / FPWIN Pro7
最大I/O点数384点、FP0H / FPΣ / FP0Rのユニットを増設可能
必要な機能を選択しさまざまな機器を制御!
内蔵4軸パルス出力

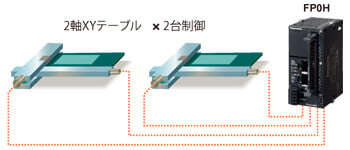

パルス出力を4軸内蔵していますので、2軸直線補間を同時に2組制御可能です。例えばXYテーブル2台の制御も可能です。
高速カウンタ入力+パルス出力
ラダープログラムを組み合わせて、エンコーダからのパルス信号を高速カウンタ入力で計測し、それに従ってパルス出力の周波数を調整することで、マスタ軸に対するスレーブ軸の速度同期を行なうアプリケーションの構築も可能です。

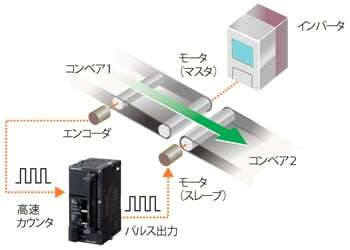

右図では、インバータで制御されるコンベア1の速度をエンコーダパルスのカウントにて計測し、その速度に合わせたパルス出力(JOG運転)をモータ(スレーブ)に行ない、コンベア2の速度を同期させています。
多点PWM出力(4ch)内蔵
FP0Hでは、パルス出力ポートをPWM出力ポートとしても使用可能です。
応用例として、アナログ電圧出力としてもご利用いただけ、インバータの速度制御などを行なうことが可能です。
■ EtherNet/IP、Modbus-TCP、MCプロトコル対応※
■ 各種ロボットやPLCと簡単接続※
■ カセット方式により、ユニットのコストと設置スペース削減
※:Ethernet付タイプのみ。
EtherNet/IPに対応
Ethernet付タイプコントロールユニットは、EtherNet/IPに対応。
各種ロボットやPLCと簡単に接続し制御や通信を行なえます。
(注):EtherNet/IPは、ODVAの商標です。
カセット方式により、ユニットのコストと設置スペースを削減。
コントロールユニットに簡単、低コストでシリアル通信機能を拡張できます。
■ SDメモリカードスロット内蔵。ロギング・トレース機能搭載※
■ プロジェクトコピー機能でPCレスでラダーデータコピー可能※
■ データ容量を可変式にすることで、容量不足をカバー。
■ プログラム容量最大64kステップ※
※:Ethernet付タイプのみ。
簡単・複数同時ロギング
ロギングの設定は、コンフィグレーション画面で設定できます。
また、4ファイルまで同時に実行できます。

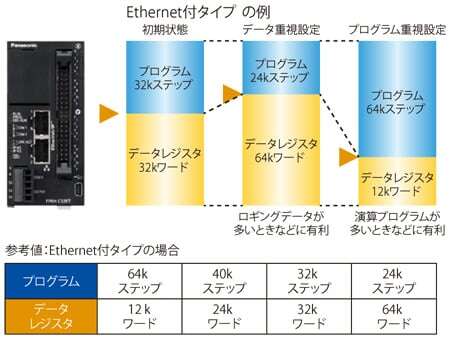

データ容量をシェアし、容量不足をカバー。
高価な上位機種への買い替えが不要に。
SDメモリカードでプログラムの更新が可能
SDメモリカード内にプログラムを保存し、読み出しが可能。
SDメモリカード経由でプログラムの更新が簡単に行なえます。
※:Ethernet付タイプのみ。
コントロールユニットにパルス出力4軸内蔵(各軸最大100kHz) [コントロールユニット]
専用設定ツールで設定した位置決め動作パターンを起動するだけで簡単に位置決め制御が可能

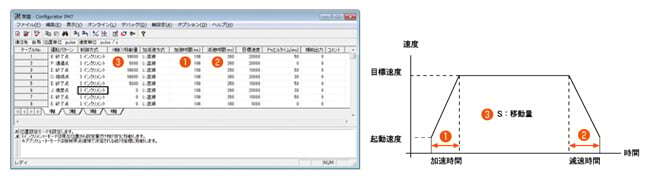

位置制御の設定
位置決めテーブル(注1)および各軸パラメータ(注2)を設定します。
(注1): 位置決めテーブルは、移動量、目標速度、加・減速時間、運転モード等の個々の位置制御動作の情報を指します。
(注2): 各軸パラメータは、JOG運転および原点復帰の運転条件、リミット入力論理、停止時の減速時間等を指します。
位置決めユニット(高速立ち上がり5μs)で超高速のリニアサーボにも対応可能 [増設ユニット]
パルス出力最大 4Mpps、高速起動 5μs でリニアサーボも制御可能
電子部品のパレタイジングなど、ショートストローク動作を高速で繰り返し行なうアプリケーションに最適です。

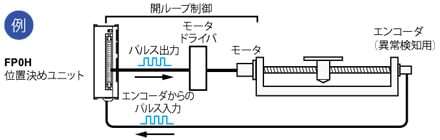

高速カウンタも搭載しているので異常検知が可能
位置決め運転時にエンコーダなどのフィードバックパルスをカウントさせることにより、駆動系の異常など不慮の事故の検知に利用することができます。
エンコーダからのフィードバックパルスをカウントし、異常検知に使用。
JOG位置決め機能で定寸送りにも対応
高速起動・繰り返し制御で定寸送り加工用途にも対応できます。

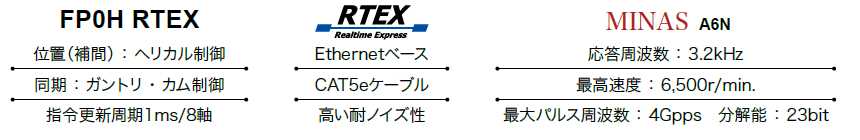

位置決めRTEXユニットで、パナソニック ACサーボモータを制御 [増設ユニット]
位置決めRTEXユニット AFP0HM4N(4軸タイプ)/AFP0HM8N(8軸タイプ)

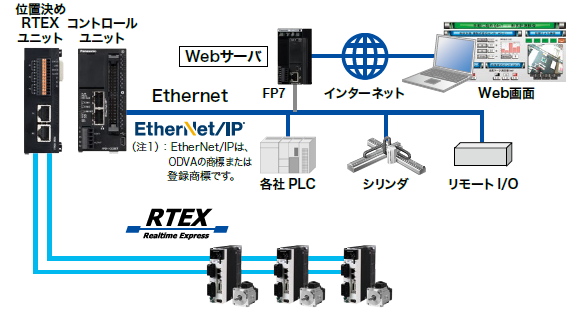

高速ネットワークを使ったモーション制御からオープンネットワーク対応まで小型PLCで実現

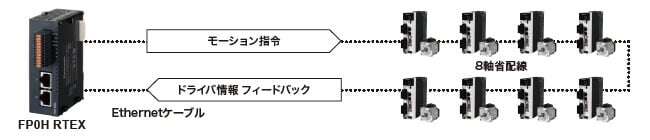

ネットワークサーボアンプMINAS A6Nに対応 最大軸数は16軸。8軸ユニットを2台まで装着可能 充実のモーション機能 [多軸同期制御]
| ![]() |
[補間制御]
- 2軸、3軸直線補間制御
- 2軸円弧補間制御
- 3軸螺旋補間制御
[パルサー入力機能]
接続されたパルサーにより、手動運転で各軸を制御可能
- チャンネル数 :最大3ch
- 計数範囲 :−2,147,483,648~2,147,483,647パルス
- 入力モード :位相入力、方向判別入力、個別入力(各モード逓倍機能あり)
[RTEX通信]
指令更新周期 1ms/8軸
Webサーバで見られるMINASのデータ
- 基本情報
位置・速度・トルク、アンプ品番・モータ品番 - 不具合情報
エラーコード、エラー履歴 - 状態表示
サーボアンプ内部温度、エンコーダ内部温度、劣化診断

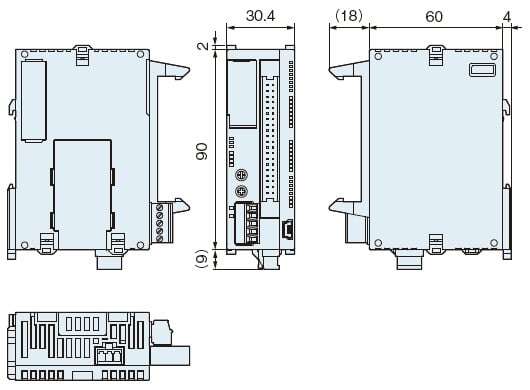

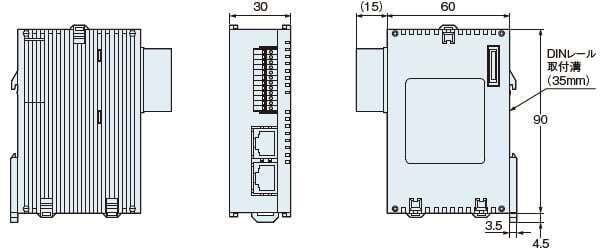

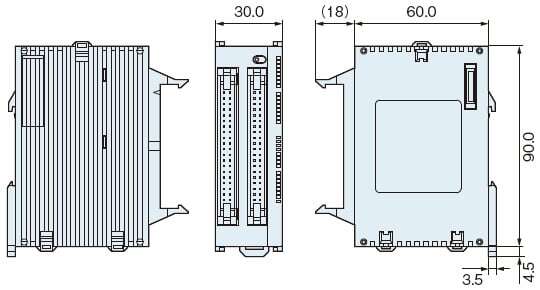

FPΣの超小型サイズを継承
高さ90mmの超小型サイズ。 装置の小型化に貢献
FPΣのラダープログラムをFP0H用に変換可能
Control FPWIN GR/GR7で作成したFPΣ用ラダープログラムを、FP0H用に変換可能。
FPΣからFP0Hへの置き換え時に新たなラダープログラムの作成は不要。
(注):サポート対象外命令(F176 SPCH:円弧補間)が使用されている場合は、該当する命令を置換してから機種変換を行なってください。
------------------------------ Tab2 showing ------------------------------
用途
分散制御
■ 設備の分散化によりフレキシブルなラインを構築。工数削減に貢献

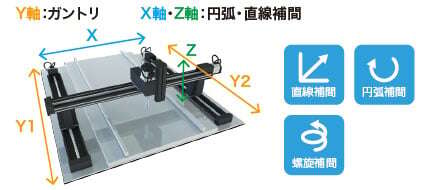

ガントリ機構制御[FP0H位置決めRTEXユニット]
2軸ガントリ制御と、補間制御を組み合わせてなめらかに精度よくステージ制御が可能です。
主な適用業界:電子部品、液晶製造、工作機械など
主な適用装置:検査装置、塗布装置、レーザ加工機など

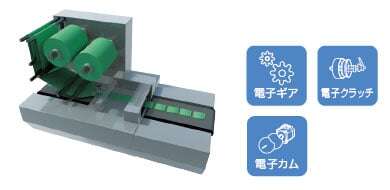

カム機構制御[FP0H位置決めRTEXユニット]
主軸に同期してあらかじめ設定されたカム動作に基づき従軸モータの回転を制御できます。
主な適用業界:包装機、食品/薬品、一般機械など
主な適用装置:ロータリーカッタ、印刷機、挿入機など
設定した位置でのカメラ撮像[FP0H位置決めRTEXユニット]
■高精度位置コンペア
設定したサーボモータのエンコーダ位置でトリガ出力がON
[ポイント]
サーボモータ内での位置比較により、コントローラの通信、演算の遅延がなく、高精度なタイミングで検出が可能。

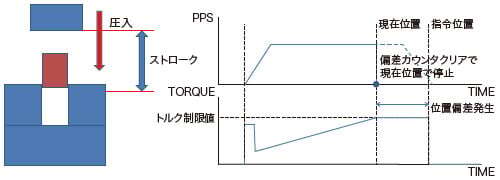

トルク停止を伴う圧入制御[FP0H位置決めRTEXユニット]
■偏差カウンタクリア
位置制御でトルク制御機能を組み合わせると簡易圧入制御(トルク制御)が可能です。トルク制限値でモータ停止後、トルクの発生を停止させます。
[ポイント]
トルクの印加を停止させます。偏差カウンタの溜まりパルスがないため、即時反転動作が可能です。
フープ材の頭だし[FP0H位置決めRTEXユニット]
■ラッチ停止機能
サーボアンプに接続されたセンサ信号ONでただちにモータが停止。
■ラッチ補正J点制御
サーボアンプに接続されたセンサ信号ONから設定移動量でモータが停止。
[ポイント]
センサ信号がサーボアンプに直接入力されるため、ネットワークを介したコントローラの通信、演算の遅延がなく、精度の高い停止が可能。
------------------------------ Tab3 showing ------------------------------
■ FPΣの超小型サイズを継承
高さ90mmの超小型サイズ。 装置の小型化に貢献。
■ FPΣ用のラダープログラムをFP0H用に変換可能
Control FPWIN GRで作成したFPΣ用ラダープログラムを、FP0H用に変換可能。
FPΣからFP0Hへの置き換え時に新たなラダープログラムの作成は不要。
(注):サポート対象外命令(F176 SPCH:円弧補間)が使用されている場合は、該当する命令を置換してから機種変換を行なってください。
品名 | I/O点数 | 定格電圧 | 入力仕様 | 出力仕様 | 接続 方式 | SD メモリ カード 機能 | ご注文品番 | 標準 価格 <税別> | |
---|---|---|---|---|---|---|---|---|---|
FP0H コントロール ユニット | Ethernet なし | 入力:16点 出力:16点 | 24V DC | 24 V DC (コモン極性 +、-共通) | NPNトランジスタ出力 0.3A / 0.1A | MIL コネクタ | - | AFP0HC32T | 各81,900円 |
PNPトランジスタ出力 0.3A | AFP0HC32P | ||||||||
Ethernet あり | NPNトランジスタ出力 0.3A / 0.1A | 内蔵 | AFP0HC32ET | 各93,600円 | |||||
PNPトランジスタ出力 0.3A | AFP0HC32EP |

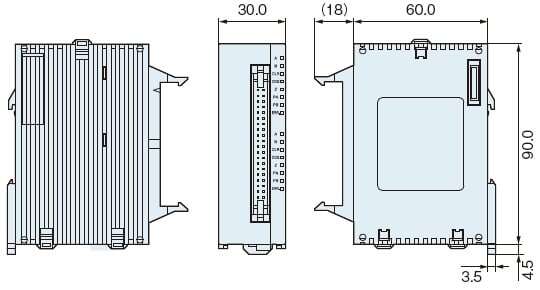

増設I/Oユニット
入・出力各32点を搭載。
品名 | I/O点数 | 定格電圧 | 入力仕様 | 出力仕様 | 接続 方式 | ご注文品番 | 標準 価格 <税別> |
---|---|---|---|---|---|---|---|
FP0H 増設I/O ユニット | 入力:32点 出力:32点 | 24V DC | 24 V DC | NPNトランジスタ出力 0.1A | MIL コネクタ | AFP0HXY64D2T | 50,400円 |
PNPトランジスタ出力 0.1A | AFP0HXY64D2P | 50,400円 |

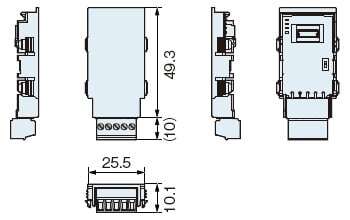

通信カセット
品名 | 仕様 | ご注文品番 | 標準 価格 <税別> |
---|---|---|---|
FP0H 通信カセット | RS232C 1ch | AFP0HCCS1 | 5,900円 |
RS232C 2ch | AFP0HCCS2 | 8,200円 | |
RS485 1ch(絶縁) | AFP0HCCM1 | 11,700円 | |
RS232C 1ch+RS485 1ch(絶縁) | AFP0HCCS1M1 | 23,400円 |
位置決めユニット
高速立ち上り5μsで超高速のリニアサーボにも対応可能。
品名 | 出力タイプ | 占有点数 | 制御 軸数 | 速度指令 | ご注文品番 | 標準 価格 <税別> |
---|---|---|---|---|---|---|
FP0H 位置決め ユニット | トランジスタ | 入・出力各16点 | 1軸 | 1pps~500kpps | AFP0HPG01T | 52,700円 |
入・出力各32点 | 2軸 | AFP0HPG02T | 93,600円 | |||
ラインドライバ | 入・出力各16点 | 1軸 | 1pps~4Mpps | AFP0HPG01L | 58,500円 | |
入・出力各32点 | 2軸 | AFP0HPG02L | 105,300円 |
位置決めRTEXユニット
品名 | 占有I / O 点数 | 制御 軸数 | ご注文品番 | 標準 価格 <税別> | |
---|---|---|---|---|---|
FP0H 位置決め RTEX ユニット | 4軸タイプ | 入力128点、出力128点 | 4軸 | AFP0HM4N | 161,500円 |
8軸タイプ | 8軸 | AFP0HM8N | 231,700円 |
増設ユニット(FP0R共通)
品名 | I/O点数 | 定格電圧 | 入力仕様 | 出力仕様 | 端子形状 | ご注文品番 | 標準 価格 <税別> | |
---|---|---|---|---|---|---|---|---|
FP0R-E8 増設ユニット | 8点 | 入力:8点 | - | 24 V DC ±コモン | - | MILコネクタ | AFP0RE8X | 14,100円 |
8点 | 入力:4点 出力:4点 | 24V DC | 24 V DC ±コモン | リレー出力2A | 端子台 | AFP0RE8RS | 16,400円 | |
モレックスコネクタ | AFP0RE8RM | 16,400円 | ||||||
8点 | 出力:8点 | 24V DC | - | リレー出力2A | 端子台 | AFP0RE8YRS | 16,400円 | |
8点 | 出力:8点 | - | - | NPNトランジスタ出力 0.3A | MILコネクタ | AFP0RE8YT | 14,100円 | |
8点 | 出力:8点 | - | - | PNPトランジスタ出力 0.3A | MILコネクタ | AFP0RE8YP | 14,100円 | |
FP0R-E168 増設ユニット | 16点 | 入力:16点 | - | 24 V DC ±コモン | - | MILコネクタ | AFP0RE16X | 18,800円 |
16点 | 入力:8点 出力:8点 | 24V DC | 24 V DC ±コモン | リレー出力2A | 端子台 | AFP0RE16RS | 21,100円 | |
モレックスコネクタ | AFP0RE16RM | 21,100円 | ||||||
16点 | 入力:8点 出力:8点 | - | 24 V DC ±コモン | NPNトランジスタ出力 0.3A | MILコネクタ | AFP0RE16T | 21,100円 | |
16点 | 入力:8点 出力:8点 | - | 24 V DC ±コモン | PNPトランジスタ出力 0.3A | MILコネクタ | AFP0RE16P | 21,100円 | |
16点 | 出力:16点 | - | - | NPNトランジスタ出力 0.3A | MILコネクタ | AFP0RE16YT | 18,800円 | |
16点 | 出力:16点 | - | - | PNPトランジスタ出力 0.3A | MILコネクタ | AFP0RE16YP | 18,800円 | |
FP0R-E32 増設ユニット | 32点 | 入力:16点 出力:16点 | - | 24 V DC ±コモン | NPNトランジスタ出力 0.3A | MILコネクタ | AFP0RE32T | 39,800円 |
32点 | 入力:16点 出力:16点 | - | 24 V DC ±コモン | PNPトランジスタ出力 0.3A | MILコネクタ | AFP0RE32P | 39,800円 |
(注1): リレー出力タイプの増設ユニットには、電源ケーブル(ご注文品番AFP0581)が付属されています。(増設ユニットのトランジスタ出力タイプには、電源ケーブルは不要です)
(注2): リレー出力タイプの端子台タイプには、フェニックス社製端子台(9ピン)が2個付属されています。配線には、2.5mm幅のドライバが必要です。専用の端子台ドライバ(フェニックス社型番SZS0、4×2.5相当)または相当品をご用意ください。
(注3): リレー出力タイプのコネクタタイプには、日本モレックス社製コネクタ(モレックス社型番51067−0900、9ピン)2個が付属されています。配線には専用のモレックスコネクタ用圧接工具(日本モレックス社型番57189−5000)が必要です。
(注4): トランジスタ出力タイプには、バラ線圧接ソケットとコンタクトが使用個数分付属されています。配線には、バラ線圧接用工具(ご注文品番AXY52000FP)が必要です。
品名 | 仕様 | 型番 | ご注文品番 | 標準 価格 <税別> |
---|---|---|---|---|
FP0R アナログ入力ユニット | <入力仕様>チャンネル数: 4ch 電圧 -10~+10V、-5~+5V、0~+10V、0~+5V(分解能1/16,000) 電流 0~20mA(分解能1/16,000) | - | AFP0RAD4 | 35,100円 |
FP0R アナログ入力ユニット | <入力仕様>チャンネル数: 8ch 電圧 -10~+10V、-5~+5V、0~+10V、0~+5V(分解能1/16,000) 電流 0~20mA(分解能1/16,000) | - | AFP0RAD8 | 43,300円 |
FP0R アナログ入・出力ユニット | <入力仕様>チャンネル数: 2ch 電圧 -10~+10V、-5~+5V、0~+10V、0~+5V(分解能1/16,000) 電流 0~20mA(分解能1/16,000) | - | AFP0RA21 | 41,000円 |
<出力仕様>チャンネル数: 1ch 電圧 -10~+10V、-5~+5V、0~+10V、0~+5V(分解能1/16,000) 電流 0~20mA、4~20mA(分解能1/16,000) | ||||
FP0R アナログ入・出力ユニット | <入力仕様>チャンネル数: 4ch 電圧 -10~+10V、-5~+5V、0~+10V、0~+5V(分解能1/16,000) 電流 0~20mA(分解能1/16,000) | - | AFP0RA42 | 58,500円 |
<出力仕様>チャンネル数: 2ch 電圧 -10~+10V、-5~+5V、0~+10V、0~+5V(分解能1/16,000) 電流 0~20mA、4~20mA(分解能1/16,000) | ||||
FP0R アナログ出力ユニット | <出力仕様>チャンネル数: 4ch 電圧 -10~+10V、-5~+5V、0~+10V、0~+5V(分解能1/16,000) 電流 0~20mA、4~20mA(分解能1/16,000) | - | AFP0RDA4 | 76,100円 |
FP0 熱電対ユニット | K、J、T、R熱電対、分解能 0.1℃ | FP0-TC4 | AFP0420 | 57,400円 |
K、J、T、R熱電対、分解能 0.1℃ | FP0-TC8 | AFP0421 | 93,600円 | |
FP0 CC-Link スレーブユニット | FP0 CC-Linkと接続するユニット。 | FP0-CCLS | AFP07943 | 38,700円 |
------------------------------ Tab4 showing ------------------------------
オプション
プログラミングツール
ソフトウェアの仕様については、各ソフトウェアのページにてご確認ください。
品名 | 内容 | ご注文品番 | 標準価格 <税別> | ||
---|---|---|---|---|---|
Windows版 ツールソフト Control FPWIN GR7 | 日 本 語 版 | FP7シリーズは、暗号化設定機能がないCPUユニットのみに対応 | AFPSGR7JP | 46,600円 | |
セキュリティ 強化タイプ | FP7シリーズは、暗号化設定機能がある(セキュリティ強化)CPUユニットにも対応 | AFPSGR7JPS | 46,600円 | ||
英 語 版 | FP7シリーズは、暗号化設定機能がないCPUユニットのみに対応 | AFPSGR7EN | 46,600円 | ||
セキュリティ 強化タイプ | FP7シリーズは、暗号化設定機能がある(セキュリティ強化)CPUユニットにも対応 | AFPSGR7ENS | 46,600円 | ||
Windows版 ツールソフト Control FPWIN Pro7 | 日本語 英語 中国語 韓国語 | FPシリーズ全機種 (FP7シリーズは、暗号化設定機能がないCPUユニットのみに対応) | AFPSPR7A | 46,600円 | |
FPシリーズ全機種 | AFPSPR7AS |
(注1):Windows®は、米国Microsoft Corporationの、米国およびその他の国における登録商標または商標です。
(注2): コントロールユニットとPCの接続には、市販のUSB2.0ケーブル(AタイプminiB)をご使用ください。
アクセサリ
品名 | 仕様 | ご注文品番 | 標準価格 <税別> |
---|---|---|---|
バックアップ電池 | データレジスタなどのバックアップやカレンダタイマ機能使用時に必要 | AFPX-BATT | 1,500円 |
その他
品名 | 形状 | 内容 | ご注文品番 | 標準価格 <税別> |
---|---|---|---|---|
電源ケーブル | - | ケーブル長1m FP0Hコントロールユニットに付属。 | AFPG805 | 710円 (別売時の価格) |
バラ線コネクタセット (40芯) | ![]() | FP0Hコントロールユニット、 FP0H増設I/Oユニットに付属。 (2個入り) | AFP2801 | 2,500円 (別売時の価格) |
バラ線圧接工具 | ![]() | FP0Hコントロールユニット、FP0H増設I/Oユニットに付属のバラ線コネクタセットのコネクタを結線する時に必要。 | AXY52000FP | 5,300円 |
プッシュインコネクタセット(40極) | ![]() | FP0Hコントロールユニット、FP0H増設I/Oユニット、FP0H位置決めユニット用。 MILコネクタに取り付け可能。 (2個入り) | AFP2808 | 7,800円 |
フラットケーブル コネクタセット (40芯) | ![]() | FP0Hコントロールユニット、FP0H増設I/Oユニット用。 フラットケーブルにて一括配線する場合に使用。 (2個入り) | AFP2802 | 1,500円 |
------------------------------ Tab5 showing ------------------------------
仕様
コントロールユニット
制御仕様
種類 | Ethernetなし | Ethernet付 | |||||
---|---|---|---|---|---|---|---|
NPNタイプ | PNPタイプ | NPNタイプ | PNPタイプ | ||||
ご注文品番 | AFP0HC32T | AFP0HC32P | AFP0HC32ET | AFP0HC32EP | |||
制御I/O点数 | 32点(入力:16点、出力:16点)、増設時:最大384点 | ||||||
プログラム方式 / 制御方式 | リレーシンボル / サイクリック演算方式 | ||||||
プログラムメモリ | フラッシュROM内蔵(バックアップ電池不要) | ||||||
命令語数 | 基本命令 | 約120種類 | |||||
応用命令 | 約240種類 | 約270種類 | |||||
プログラム容量 | 24k / 32kステップ | 24k / 32k / 40k / 64kステップ | |||||
システムレジスタNo.0で選択できます。 プログラム容量を変更した場合、使用可能なデータレジスタ(DT)ワード数も変化します。
| |||||||
演算処理速度 | 基本命令(NOT:/): 約10ns/ステップ( 10kステップまで) 約0.18μs/ステップ( 10kステップ以降) 基本命令(ST): 約40ns/ステップ( 10kステップまで) 約0.65μs/ステップ( 10kステップ以降) 応用命令(F0MV): 約0.14μs/ステップ( 10kステップまで) 約1.2μs/ステップ( 10kステップ以降) | ||||||
ベーススキャンタイム IOリフレッシュ+ベース時間 | コントロールユニット単体: 約40μs以下 +FP0 / FP0R増設ユニット リフレッシュ時間(注1) | コントロールユニット単体: 約100μs以下 +FP0 / FP0R増設ユニット リフレッシュ時間(注1) | |||||
演 算 用 メ モ リ | リレー | 外部入力(X)(注2)(注3) | 1,760点(X0~X109F) | ||||
外部出力(Y)(注2)(注3) | 1,760点(Y0~Y109F) | ||||||
内部リレー(R)(注3) | 4,096点(R0~R255F) or 8,192点(R0~R511F)(注4) | 8,192点(R0~R511F) | |||||
特殊内部リレー(R) | 800点(R9000~R951F) | ||||||
タイマ・カウンタ(T/C)(注5) | 1,024点(初期設定 タイマ1,008点、カウンタ16点) | ||||||
リンクリレー( L ) | 2,048点(L0~L127F) | ||||||
メモリ エリア | データレジスタ(DT)(注6) | 32,765ワード or 65,533ワード | 12,285ワード or 24,573ワード or 32,765ワード or 65,533ワード | ||||
特殊データレジスタ(DT)(注3) | 1,000ワード(DT90000~DT90999) | ||||||
リンクデータレジスタ(LD) | 256ワード(LD0~LD255) | ||||||
インデックスレジスタ(I) | 14ワード(I0~ID) | ||||||
微分点数 | プログラム容量分 | ||||||
マスタコントロールリレー点数(MCR) | 256点 | ||||||
ラベル数( JP + LOOP ) | 256点 | ||||||
ステップラダー数 | 1,000工程 | ||||||
サブルーチン数 | 500サブルーチン | ||||||
割り込みプログラム数 | 9プログラム ・入力…8プログラム(INT0~INT7) ・定時…1プログラム(INT24) | ||||||
サンプリングトレース(注7) | あり (命令または一定時間毎のサンプリング16ビット +3ワード/サンプル 1,000サンプル) | ||||||
コメント格納 | I/Oコメント、注釈コメント、行間コメント対応 (バックアップ電池不要 1Mバイト) | ||||||
PLC間リンク機能 (シリアル通信) | 最大16台、リンクリレー1,024点、リンクレジスタ128ワード (データ転送、リモートプログラミングは不可) | ||||||
コンスタントスキャン | 可(0~600ms) | ||||||
パスワード | 可(32桁) | ||||||
プログラムアップロード禁止 | 可 | ||||||
プログラムプロテクト機能 | あり | ||||||
自己診断機能 | ウォッチドッグタイマ、プログラムの文法チェックなど | ||||||
RUN中書き換え | 可 | ||||||
SDメモリカード機能 | - | SDメモリカードプロジェクトコピー ロギングトレース機能(注7) SDメモリカードアクセス(命令) | |||||
メモリ間転送 | 可[内蔵メモリ(ROM ⇔ RAM)] | ||||||
高速 カウンタ(注8) | 本体入力 | 単相4ch(各入力最大100kHz)または2相2ch(各入力最大50kHz) | |||||
パルス出力 (注8) | 本体出力 | 4ch(各軸最大100kHz) | |||||
PWM出力 (注8) | 本体出力 | 4ch(1Hz~70kHz :1,000分解能 / 70.001kHz~100kHz :100分解能) | |||||
パルスキャッチ入力 割り込み入力 | 合計8点(高速カウンタを含む) | ||||||
定時割り込み | 0.1ms~30s | ||||||
ボリューム入力(注3) | 2ch(0~4000) | なし | |||||
カレンダタイマ(注9)(注10) | 年(西暦下2桁)・月・日・時(24時間表示)・分・秒・曜日 | ||||||
メモリ バックアップ (注11) | P13命令による バックアップ | データレジスタ全エリア | |||||
電源遮断時の 自動バックアップ | カウンタ:16点 内部リレー:128点 データレジスタ:315ワード | ||||||
電源バックアップ (電池装着時のみ) | システムレジスタNo.6~No.13を設定し 保持エリア / 非保持エリアを任意に指定可能(全点保持も可能) | ||||||
電池寿命 | 実使用状態(1日8時間稼働)で5年以上 |
(注1): FP0 / FP0R増設ユニットリフレッシュ時間の内訳
8点ユニット : 使用台数×0.8ms
16点ユニット : 使用台数×1.0ms
32点ユニット : 使用台数×1.3ms
64点ユニット : 使用台数×1.9ms
(注2): 実際に使用できる点数は、ハードウェアの組み合わせにより決まります。
(注3): FPΣと互換仕様があります。
(注4): システムレジスタNo.1(内部リレー容量)の設定で「0:4,096点 / 1:8,192点」を選択することができます。
(注5): 補助タイマ命令(F137)により、点数を増やすことができます。
(注6): システムレジスタNo.0(プログラム容量)の設定でデータレジスタ(DT)の容量を選択することができます。
(注7): ロギングトレースとサンプリングトレースは、同時には使用できません。
(注8): 定格入力電圧24V DC、+25℃における仕様です。
印加電圧、周囲温度、使用条件により最大動作周波数が低くなる可能性があります。
使用方法により、最大動作周波数が変わります。
(注9): カレンダタイマの精度(月差:±90秒以下、+25℃時)です。
カレンダタイマの誤差が問題となるシステムでは、定期的に正確な時間を設定してください。
(注10): 電池未装着の場合、電源OFF時にカレンダ情報は消去されます。電源ON時に日時を設定する必要があります。
(注11): 書き込み可能回数は1万回以下です。システムレジスタにて保持、非保持エリアの設定ができます。
一般仕様
種類 | Ethernetなし | Ethernet付 | ||
---|---|---|---|---|
NPNタイプ | PNPタイプ | NPNタイプ | PNPタイプ | |
ご注文品番 | AFP0HC32T | AFP0HC32P | AFP0HC32ET | AFP0HC32EP |
適合規制 | CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則) | |||
定格電圧 | 24V DC | |||
電圧許容範囲 | 20.4~28.8V DC | |||
消費電流 | 140mA以下 | 170mA以下 | ||
許容瞬時停電時間 | 4ms(20.4V DC)、10ms(24V DC以上) | |||
使用周囲温度 | 0~+55℃、保存時:-40~+70℃ | |||
使用周囲湿度 | 10~95%RH(at +25℃にて、結露なきこと) 保存時:10~95%RH(at +25℃にて、結露なきこと) | |||
耐電圧 (検知電流:5mA) | 500V AC 1分間 入力端子・出力端子一括 ⇔ 電源端子・機能アース一括 入力端子一括 ⇔ 出力端子一括 | |||
絶縁抵抗 (試験電圧:500V DC) | 100MΩ以上 入力端子・出力端子一括 ⇔ 電源端子・機能アース一括 入力端子一括 ⇔ 出力端子一括 | |||
耐振動 | 5~8.4Hz 片振幅3.5mm、 8.4~150Hz 加速度9.8m/s2、XYZ各方向10回掃引 (1オクターブ/min.)(JIS B 3502、IEC 61131-2) | |||
耐衝撃 | 147m/s2 XYZ各方向4回(JIS B 3502、IEC 61131-2) | |||
耐ノイズ性 | 1,000V[p-p] パルス幅50ns、1μs (ノイズシミュレータ法による)(電源端子) | |||
使用雰囲気 | 腐食性ガスがないこと。塵埃がひどくないこと。 | |||
過電圧カテゴリ | カテゴリII | |||
汚染度 | 汚染度2 | |||
本体質量 | 各約110g | 各約130g |
COM0ポート通信仕様
項目 | 仕様 | |
---|---|---|
インタフェース | RS-232C 3線式 1ch(非絶縁) | |
伝送距離 | 15m | |
通信形態 | 1:1通信 | |
通信方式 | 半二重方式 | |
同期方式 | 調歩同期方式 | |
伝送路 | 多芯シールド線 | |
通信速度 (システムレジスタにて設定) | 1,200(注3)、2,400(注3)、4,800、9,600、19,200、38,400、57,600、115,200、230,400 bit/s | |
伝送 フォーマット | データ長 | 7bit / 8bit |
パリティ | なし / 奇数 / 偶数 | |
ストップビット | 1bit / 2bit | |
始端コード | STX有り / STX無し | |
終端コード | CR / CR+LF / 無し / ETX / 時間(0~100.00ms) | |
データ送出順序 | キャラクタ単位にビット0より送出 | |
通信モード | MEWTOCOL-COM(マスタ / スレーブ)(コンピュータリンク) 汎用通信 PLCリンク MODBUS RTU(マスタ / スレーブ) |
(注1): 始端コードと終端コードは、汎用シリアル通信時のみ使用できます。
(注2): ユニットNo.(局番)は、システムレジスタNo.410で選択できます。
(注3): システムレジスタNo.415を使用して通信速度を1,200 bit/s以下に設定することはできません。通信速度を1,200 bit/sに設定する場合は、SYS1命令をご使用ください。
また、いずれかのCOMポートの通信速度が2,400 bit/s以下の場合、F-ROMのアクセス速度が遅くなります。
例)F12(ICRD)、P13(ICWT)命令など
LAN通信ポート仕様(Ethernet付タイプのみ)
項目 | 仕様 |
---|---|
通信インタフェース | イーサネット 100BASE-TX / 10BASE-T |
通信速度 | 100Mbps ・ 10Mbpsオートネゴシエーション |
ケーブル総延長 | 100m(500m リピータ使用時) |
同時コネクション数 | 最大10(システムコネクション:1、ユーザコネクション:9) |
通信方式 | 全二重 / 半二重方式 |
通信プロトコル(通信レイヤ) | TCP/IP、UDP |
DNS | ネームサーバ対応 |
DHCP | IPアドレス自動取得 |
FTPサーバ/クライアント | サーバ機能:ファイル転送、ユーザ数 1 クライアント機能:データ・ファイル転送 |
SNTP | 時刻合わせ機能 |
汎用通信 | 4kB / 1コネクション(ユーザコネクション1~9)(注2) |
専用通信 | EtherNet/IP MEWTOCOL-COM(マスタ / スレーブ)(コンピュータリンク) MODBUS-TCP(マスタ / スレーブ) MEWTOCOL-DAT(マスタ / スレーブ) 汎用通信 MCプロトコル(注1)(マスタ / スレーブ) |
(注1): MCプロトコルとはMELSECコミュニケーションプロトコルの略称で、MELSECは三菱電機株式会社の登録商標です。
QnA互換3Eフレーム、バイナリ(一括書き込み、一括読み出し)のみ使用可能です。
(注2): 汎用通信では1コネクションあたり、受信時:最大4kB、送信時:最大2kBの通信が可能です。
USBポート仕様
項目 | 仕様 |
---|---|
規格 | USB2.0 Full speed(USB mini Bタイプ) |
通信機能 | コンピュータリンク(スレーブ) |
GT表示器専用電源出力ポート仕様
出力端子 | 接続機器 |
---|---|
5V DC | DC5VタイプGT02シリーズ用 |
入力仕様
項目 | 仕様 | |
---|---|---|
定格入力電圧 | 24V DC | |
使用電圧範囲 | 21.6~26.4V DC | |
定格入力電流 | 高速部(X0~X7):約8mA 低速部(X8~XF):約3.5mA | |
コモン方式 | 16点/コモン (入力電源の極性は+/-いずれでも可能) | |
最小ON電圧 / 最小ON電流 | 高速部(X0~X7):19.2V DC / 6mA 低速部(X8~XF):19.2V DC / 3mA | |
最大OFF電圧 / 最大OFF電流 | 2.4V DC / 1mA | |
入力インピーダンス | 高速部(X0~X7):約3 kΩ 低速部(X8~XF):約6.8 kΩ | |
応答時間 (注1) | OFF → ON | <高速部(X0~X7)> 135μs以下:通常入力時 5μs以下:高速カウンタ、パルスキャッチ、割り込み入力設定時 <低速部(X8~XF)> 1ms以下:通常入力のみ |
ON → OFF | 同上 | |
動作表示 | LED |
(注1):入力時定数(0.1~256ms)設定可能。
出力仕様
種類 | Ethernetなし | Ethernet付 | Ethernetなし | Ethernet付 | |
---|---|---|---|---|---|
ご注文品番 | AFP0HC32T | AFP0HC32ET | AFP0HC32P | AFP0HC32EP | |
出力形式 | Nchオープンドレイン | Pchオープンドレイン | |||
定格負荷電圧 | 5~24V DC | 24V DC | |||
負荷電圧許容範囲 | 4.75~26.4V DC | 21.6~26.4V DC | |||
定格負荷電流 | 0.3 A(Y0、Y1、Y3、Y4、Y8、Y9、YB、YC) 0.1 A(Y2、Y5、Y6、Y7、,YA、YD、YE、YF) | 0.3A(Y0~YF) | |||
最大突入電流 | 高速部(Y0、Y1、Y3、Y4、Y8、Y9、YB、YC):1.0A 低速部(Y2、Y5、Y6、Y7、YA、YD、YE、YF):0.5A | ||||
OFF時漏洩電流 | 110μA以下 | 20μA以下 | |||
ON時最大電圧降下 | 0.5V DC以下 | ||||
過電流保護機能 | あり(8点ごとに自動で保護) | ||||
コモン方式 | 16点/コモン (Y0~YF / 1コモン) | ||||
応答時間 | OFF → ON | 高速部(Y0、Y1、Y3、Y4、Y8、Y9、YB、YC):2μs以下 低速部(Y2、Y5、Y6、Y7、YA、YD、YE、YF):1ms以下 | |||
ON → OFF | 高速部(Y0、Y1、Y3、Y4、Y8、Y9、YB、YC):5μs以下 低速部(Y2、Y5、Y6、Y7、YA、YD、YE、YF):1ms以下 | ||||
サージキラー | ツェナーダイオード | ||||
動作表示 | LED |

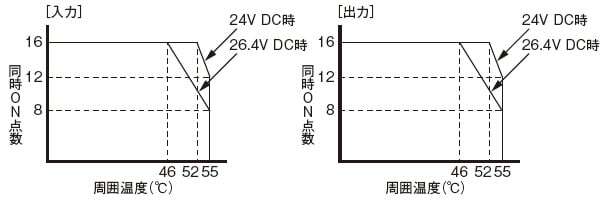

同時ON点数制限
消費電流一覧
ユニットの種類 | コントロール ユニット部消費電流 (24V DC) | 電流増加分 (24V DC) | 増設ユニット部 消費電流 (24V DC) | |
---|---|---|---|---|
コントロール ユニット 単体時 | AFP0HC32T | 140mA以下 | - | - |
AFP0HC32P | ||||
AFP0HC32ET | 170mA以下 | |||
AFP0HC32EP | ||||
増設ユニット 装着時 | AFP0HXY64D2T | - | 35mA以下 | - |
AFP0HXY64D2P | ||||
AFP0HPG01T | 50mA以下 | 20mA以下 | ||
AFP0HPG01L | ||||
AFP0HPG02T | 70mA以下 | 35mA以下 | ||
AFP0HPG02L | ||||
AFP0HM4N | 90mA以下 | - | ||
AFP0HM8N | ||||
拡張カセット 装着時 | AFP0HCCS1 | - | 10mA以下 | - |
AFP0HCCS2 | ||||
AFP0HCCM1 | 30mA以下 | |||
AFP0HCCS1M1 |
(注1): FPΣ増設ユニット、FP0/FP0R増設ユニットの消費電流詳細は個別仕様書、マニュアルを参照してください。
増設I/Oユニット
一般仕様
項目 | 仕様 |
---|---|
使用周囲温度 | 0~+55℃、保存時:-20~+70℃ |
使用周囲湿度 | 30~85%RH(at +25℃にて、結露なきこと) 保存時:30~85%RH(at +25℃にて、結露なきこと) |
耐電圧 (検知電流:5mA) | 500V AC 1分間 入力端子・出力端子一括 ⇔ 電源端子・機能アース一括(コントロールユニット) 入力端子一括 ⇔ 出力端子一括 |
絶縁抵抗 (試験電圧:500V DC) | 100MΩ以上 入力端子・出力端子一括 ⇔ 電源端子・機能アース一括(コントロールユニット) 入力端子一括 ⇔ 出力端子一括 |
耐振動 | 10~55Hz 1掃引/1分間、 複振幅 0.75mm XYZ各方向 10分間 |
耐衝撃 | 98m/s2 XYZ各方向 4回 |
耐ノイズ性 | 1,000V[p-p] パルス幅50ns、1μs (ノイズシミュレータ法による) |
使用雰囲気 | 腐食性ガスのないこと。塵埃がひどくないこと |
本体質量 | 約100g |
コントロールユニット 消費電流増加量 | 35mA以下(24V DC) [100mA以下(内部5V DC)] |
入力仕様
項目 | 仕様 | |
---|---|---|
絶縁方式 | フォトカプラ | |
定格入力電圧 | 24V DC | |
使用電圧範囲 | 21.6~26.4V DC | |
定格入力電流 | 約3.5mA | |
コモン方式 | 32点/コモン (入力電源の極性は+/-いずれでも可能) | |
最小ON電圧/最小ON電流 | 19.2V DC / 3mA | |
最大OFF電圧/最大OFF電流 | 2.4V DC / 1.3mA | |
入力インピーダンス | 約6.8kΩ | |
応答時間 | OFF→ON | 0.2ms以下 |
ON→OFF | 0.3ms以下 | |
動作表示 | LED表示 |
出力仕様
種類 | シンク | ソース | |
---|---|---|---|
ご注文品番 | AFP0HXY64D2T | AFP0HXY64D2P | |
絶縁方式 | フォトカプラ | ||
出力形式 | オープンコレクタ(NPN) | オープンコレクタ(PNP) | |
定格負荷電圧 | 5~24V DC | 24V DC | |
負荷電圧許容範囲 | 4.75~26.4V DC | 21.6~26.4V DC | |
定格負荷電流 | 0.1A | ||
最大突入電流 | 0.5A | ||
コモン方式 | 32点/コモン | ||
OFF時漏洩電流 | 100μA以下 | ||
ON時最大電圧降下 | 0.5V以下 | ||
応答時間 | OFF→ON | 0.2ms以下 | |
ON→OFF | 0.5ms以下 | ||
外部供給電源 (内部回路用) | 電圧 | 21.6~26.4V DC | |
電流 | 35mA以下 | 40mA以下 | |
サージキラー | ツェナーダイオード | ||
動作表示 | LED表示 | ||
短絡保護 | 短絡保護、サーマルプロテクト |
同時ON時点数
通信カセット
仕様
項目 | 仕様 | |||||
---|---|---|---|---|---|---|
AFP0HCCS1 | AFP0HCCS2 | AFP0HCCM1 | AFP0HCCS1M1 | |||
インタフェース | RS-232C 1ch | RS-232C 2ch | RS-485 1ch | RS-232C 1ch + RS-485 1ch | ||
伝送距離 | 最大15m | 最大1,200m | RS-232C 最大15m | RS-485 最大1,200m | ||
通信形態 | 1:1通信 | 1:N通信 | 1:1通信 | 1:N通信 | ||
通信速度 | 1,200(注1)、2,400(注1)、4,800、9,600、19,200、38,400、57,600、115,200、230,400 bit/s | |||||
通信方式 | 半二重方式 | |||||
同期方式 | 調歩同期方式 | |||||
伝送 フォーマット | データ長 | 7bit / 8bit | ||||
パリティ | 無し / 奇数 / 偶数 | |||||
ストップビット | 1bit / 2bit | |||||
始端コード | STX有り / STX無し | |||||
終端コード | CR / CR+LF / 無し / ETX / 時間(0~100ms) | |||||
データ送出順序 | キャラクタ単位にビット0より送出 | |||||
接続台数 | - | - | 最大99台 | - | 最大99台 | |
本体質量 | 各約10g |
(注1): システムレジスタNo.415を使用して通信速度を1,200 bit/s以下に設定することはできません。通信速度を1,200 bit/sに設定する場合は、SYS1命令をご使用ください。また、いずれかのCOMポートの通信速度が2,400 bit/s以下の場合、F-ROMのアクセス速度が遅くなります。
例)F12(ICRD)、P13(ICWT)命令など
(注2): 始端コードと終端コードは汎用シリアル通信時のみ使用できます。
(注3): ユニットNo.(局番)はシステムレジスタにて設定できます。
(注4): 十分なノイズ耐量はありますが、再送処理を行なうユーザプログラムを作成されることをおすすめします。
(過大なノイズによる通信異常や、相手機器が一時的に受信できない場合などの通信信頼性向上のため)
(注5): RS-485インタフェースを持つ市販機器と接続する場合は、実機による確認をお願いします。また、局数、伝送距離、通信速度は、接続する機器により変わることがあります。
(注6): 伝送距離、通信速度、局数はそれぞれの値により下記グラフの範囲内としてください。
19,200bit/sの伝送速度の場合、最大99局、最大伝送距離1,200mまで設定できます。
位置決めユニット
仕様
ご注文品番 | AFP0HPG01T | AFP0HPG01L | AFP0HPG02T | AFP0HPG02L | |
---|---|---|---|---|---|
出力タイプ | トランジスタ | ラインドライバ | トランジスタ | ラインドライバ | |
占有点数 | 入・出力各16点 | 入・出力各32点 | |||
制御軸数 | 1軸 | 独立2軸 | |||
位置指令 | 指令単位 | パルス(インクリメント、アブソリュート対応) | |||
最大パルス数 | 符号付32ビット(-2,147,483,648~+2,147,483,647パルス) | ||||
速度指令 | 指令範囲 | 1pps~500kpps (1pps単位で設定可能) | 1pps~4Mpps (1pps単位で設定可能) | 1pps~500kpps (1pps単位で設定可能) | 1pps~4Mpps (1pps単位で設定可能) |
加・減速指令 | 加・減速方式 | 直線加・減速、S字加・減速制御 | |||
S字種類 | Sin、2次、サイクロイド、3次曲線選択可能 | ||||
加・減速時間 | 0~32,767ms(1ms単位で設定可能) | ||||
原点復帰 | 原点復帰速度 | 速度設定可能(復帰速度、サーチ速度) | |||
入力信号 | 原点入力、原点近傍入力、リミット(+)、リミット(-) | ||||
出力信号 | 偏差カウンタクリア信号 | ||||
運転モード | E点制御(直線加・減速、S字加・減速) P点制御(直線加・減速、S字加・減速) 原点復帰動作(原点サーチ) JOG運転動作(注1) JOG位置決め動作 パルサー入力機能(注3) ・ 逓倍可能(×1、×2、×5、×10、×50、×100、×500、×1,000) リアルタイム周波数変更 無限出力 | ||||
起動時間 | 0.02ms または 0.005ms 選択可能(注2) | ||||
出力インタフェース | 出力モード | 1パルス出力(パルス+サイン)、2パルス出力(CW+CCW) | |||
フィードバック カウンタ機能(注3) | 計数範囲 | 符号付32ビット(−2,147,483,648~+2,147,483,647パルス) | |||
入力モード | 2相入力、方向判別入力、個別入力(各モード逓倍機能あり) | ||||
その他機能 | 経過値との比較接点を内蔵(動作中に任意の位置でタイミング信号を発生します。) | ||||
外部供給電源 | 電圧 | 21.6V~26.4V DC | |||
消費電流 | 20mA | 30mA | |||
本体質量 | 各約75g | 各約80g |
(注1): 直線加・減速動作を選択したときは、動作中の目標速度の変更が可能です。
(注2): 起動時間は、共有メモリの制御コードの設定で変更することができます。工場出荷時(初期値)は、0.02msとなっています。起動時間は、起動から1パルス目の出力までの時間となります。
(注3): パルサー入力機能およびフィードバックカウンタ機能は同一のパルス入力端子を使用しますので両機能を同時には使用できません。
位置決めRTEXユニット
仕様
種類 | 4軸タイプ | 8軸タイプ | ||||
---|---|---|---|---|---|---|
ご注文品番 | AFP0HM4N | AFP0HM8N | ||||
制御軸数 | 4軸 | 8軸 | ||||
補間制御 | 2軸直線補間、2軸円弧補間 3軸直線補間、3軸螺旋補間 | |||||
占有I / O 点数 | 入力128点、出力128点 | |||||
自 動 運 転 | 位 置 制 御 | 位置指定方式 | アブソリュート(絶対位置指定)、インクリメント(相対位置指定) | |||
位置指定単位 | pulse μm(指令最小単位は0.1μm、1μmからの選択) inch(指令最小単位は0.00001inch、0.0001inchからの選択) degree(指令最小単位は0.1degree、1degreeからの選択) | |||||
位置指令範囲 | pulse :-2,147,482,624~2,147,482,624pulse μm(0.1μm) :-214,748,262.4~214,748,262.4μm μm(1μm) :-2,147,482,624~2,147,482,624μm inch(0.00001inch):-21,474.82624~21,474.82624inch inch(0.0001inch) :-214,748.2624 ~214,748.2624inch degree(0.1degree):-214,748,262.4~214,748,262.4degree degree(1degree) :-2,147,482,624~2,147,482,624degree | |||||
速度指令範囲 | pulse :1~2,147,482,624pps μm :1~2,147,482,624μm/s inch :0.001~2,147,482.624inch/s degree:0.001~2,147,482.624rev/s | |||||
加減速方式 | 直線加減速、S字加減速 | |||||
加速時間 | 0~10,000ms(1ms単位で設定可能) | |||||
減速時間 | 0~10,000ms(1ms単位で設定可能) | |||||
位置決めテーブル数 | 各軸 標準エリア600点、拡張エリア89点 | |||||
制御方式 | 単軸 | PTP制御(E点制御、C点制御)、CP制御(P点制御)、速度制御(J点制御) | ||||
2軸 補間 | 直線補間 | E点、P点、C点制御、合成速度または長軸速度指定 | ||||
円弧補間 | E点、P点、C点制御、中心点または通過点指定 | |||||
3軸 補間 | 直線補間 | E点、P点、C点制御、合成速度または長軸速度指定 | ||||
螺旋補間 | E点、P点、C点制御、中心点または通過点指定 | |||||
起動時間 | 標準エリア3ms以下、拡張エリア5ms以下 | |||||
その他 機能 | ドゥエル タイム | 0~32,767ms(1ms単位で設定可能) | ||||
手 動 運 転 | JOG 運転 | 速度指令範囲 | pulse :1~2,147,482,624pps μm :1~2,147,482,624μm/s inch :0.001~2,147,482.624inch/s degree:0.001~2,147,482.624rev/s | |||
加減速方式 | 直線加減速、S字加減速 | |||||
加速時間 | 0~10,000ms(1ms単位で設定可能) | |||||
減速時間 | 0~10,000ms(1ms単位で設定可能) | |||||
原点 復帰 (注1) | 速度指令範囲 | pulse :1~2,147,482,624pps μm :1~2,147,482,624μm/s inch :0.001~2,147,482.624inch/s degree:0.001~2,147,482.624rev/s | ||||
加減速方式 | 直線加減速 | |||||
加速時間 | 0~10,000ms(1ms単位で設定可能) | |||||
減速時間 | 0~10,000ms(1ms単位で設定可能) | |||||
復帰方式 | DOG方式(3種)、リミット方式(2種) データセット方式、Z相方式、当て止め方式(2種) | |||||
パルサー 運転 | 速度指令範囲 | パルサーの入力に同期して動作 | ||||
停 止 機 能 | 減速停止 | 減速時間 | 起動している動作の減速時間 | |||
非常停止 | 減速時間 | 0~10,000ms(1ms単位で設定可能) | ||||
リミット停止 | 減速時間 | 0~10,000ms(1ms単位で設定可能) | ||||
エラー停止 | 減速時間 | 0~10,000ms(1ms単位で設定可能) | ||||
システム停止 | 減速時間 | 即停止(0ms) | ||||
同 期 機 能 | 対応機能 | 電子ギア、電子クラッチ、電子カム | ||||
軸数 | 同期グループ数 | 4グループ | ||||
マスタ軸 | 存在軸、仮想軸、パルス入力から選択可能 | |||||
スレーブ軸 | 1マスタ軸あたり最大8軸 | |||||
電子ギア | 動作設定 | ギア比設定 | ||||
動作方式 | ダイレクト方式、直線加減速方式 | |||||
電子 クラッチ | トリガ種別 | クラッチONトリガ:接点方式 クラッチOFFトリガ:接点入力、接点入力+位相指定 接点方式はエッジ、レベル選択可能 | ||||
接続方式 | ダイレクト方式、直線すべり方式 | |||||
電子カム | カム曲線 | 20種類より選択、位相(0~100%)内で複数曲線指定可能 | ||||
分解能 | 1,024、2,048、4,096、8,192、16,384、32,768 | |||||
カムパターン数 | 4~16(分解能による) | |||||
カムパターン 設定方法 | カム曲線方式、カムポイント方式 (Configurator PM7-RTEXから設定) | |||||
そ の 他 仕 様 | ソフトリミット 機能 | 設定範囲 | pulse :-2,147,482,624~2,147,482,624pulse μm(0.1μm) :-214,748,262.4~214,748,262.4μm μm(1μm) :-2,147,482,624~2,147,482,624μm inch(0.00001inch):-21,474.82624~21,474.82624inch inch(0.0001inch):-214,748.2624~214,748.2624inch degree(0.1degree):-214,748,262.4~214,748,262.4degree degree(1degree):-2,147,482,624~2,147,482,624degree | |||
モニタ判定 | トルク判定 | トルク判定 有効/無効 エラー/ワーニング選択可能 0.0~500.0% | ||||
実速度判定 | 実速度判定 有効/無効 エラー/ワーニング選択可能 0~5,000rpm | |||||
バックアップ | パラメータ、位置決めデータはフラッシュメモリにて保存(バッテリレス) | |||||
・ リミット入力CWL、CCWLモニタ、近傍(DOG)モニタ ・ 汎用入力2点、汎用出力2点(AMPからの入出力) ・ 補助出力接点、補助出力コード ・ トルク制限機能 |
(注1): 「アブソリュートエンコーダ付きサーボモータ」対応。
アブソリュート原点復帰は、アブソリュートエンコーダ付きのA6ファミリーのサーボモータと組み合わせて使用します。
A6NF、A6NEのサーボアンプが対象。
サーボアンプのソフトバージョンがVer.1.24(A6NF、A6NE)から対応。
受注終了(予定)品
増設ユニット(FPΣ共通)
性能仕様
2軸タイプ | 4軸タイプ | 8軸タイプ | |||
---|---|---|---|---|---|
ユ ニ ッ ト | 制御軸数 | 2軸(2軸×1系統) | 4軸(4軸×1系統) | 8軸(8軸×1系統) | |
位置制御機能 | 制御方式 | PTP制御、軌跡(CP)制御 | |||
補間制御 | 2軸、3軸直線補間 2軸円弧補間 3軸縲線補間 | ||||
制御単位 | pulse/μm/inch/degree | ||||
位置決めデータ | 各軸650点 | ||||
バックアップ | パラメータ、データテーブルをFROMに保存可能 | ||||
加減速方式 | 直線加減速/S字加減速 | ||||
加減速時間 | 0~10,000ms(1ms単位) | ||||
位置決め範囲 | (-1,073,741,823~1,073,741,823 pulse)インクリメント、アブソリュート指定 | ||||
速度指令範囲 | 1~32,767,000 pps | ||||
速度制御機能 | JOG運転にて対応(無限送り運転) | ||||
トルク制御機能 | リアルタイムトルク制限機能にて対応 | ||||
原点復帰 | サーチ方式 | 原点近傍(DOG)サーチ | |||
クリープ速度 | 任意に設定可能 | ||||
その他 | パルサー入力運転対応 | ||||
補助出力コード、補助出力接点対応 | |||||
ドゥエルタイム対応 | |||||
インポジション接点対応 | |||||
通 信 | 通信速度 | 100Mbps | |||
ケーブル | 市販LANストレートケーブル(シールド付きカテゴリー5eケーブル) | ||||
接続形態 | リング方式 | ||||
通信周期/接続局数 | 0.5ms:8軸まで/系統(指令周期は1ms) | ||||
伝送距離 | 局間60m 総延長200m |
------------------------------ Tab6 showing ------------------------------
寸法図
単位mm
AFP0HC32T
AFP0HC32P
コントロールユニット
AFP0HC32ET
AFP0HC32EP
コントロールユニット
AFP0HXY64D2T
AFP0HXY64D2P
増設I/Oユニット
AFP0HCCS1
AFP0HCCS2
AFP0HCCM1
AFP0HCCS1M1
通信カセット
AFP0HPG01T
AFP0HPG01L
AFP0HPG02T
AFP0HPG02L
位置決めユニット
AFP0HM4N
AFP0HM8N
位置決めRTEXユニット
------------------------------ Tab7 showing ------------------------------
