3 GHz 대응 10 W 통전 (3GHz) 50/75 Ω 1c 릴레이
기기 설계 시에는 “최신 상품 사양서”를 확인해 주십시오.
사용 시 주의사항은 카탈로그/데이터 시트나 관련 정보를 확인해 주십시오.
고주파 특성
50 Ω (초기)
프린트판 단자
| 주파수 | ～900 MHz | ～3 GHz |
|---|---|---|
| V.S.W.R. (Max.) | 1.2 | 1.4 |
| 인서션·로스 (dB, Max.) | 0.1 | 0.35 |
| 아이솔레이션 (dB, Min.) | 60 | 35 |
표면 마운트 단자
| 주파수 | ～900 MHz | ～3 GHz |
|---|---|---|
| V.S.W.R. (Max.) | 1.2 | 1.4 |
| 인서션·로스 (dB, Max.) | 0.2 | 0.4 |
| 아이솔레이션 (dB, Min.) | 55 | 30 |
75 Ω (초기)
프린트판 단자
| 주파수 | ～900 MHz | ～3 GHz |
|---|---|---|
| V.S.W.R. (Max.) | 1.15 | 1.4 |
| 인서션·로스 (dB, Max.) | 0.1 | 0.3 |
| 아이솔레이션 (dB, Min.) | 60 | 30 |
표면 마운트 단자
| 주파수 | ～900 MHz | ～ 3 GHz |
|---|---|---|
| V.S.W.R. (Max.) | 1.2 | 1.5 |
| 인서션·로스 (dB, Max.) | 0.2 | 0.5 |
| 아이솔레이션 (dB, Min.) | 55 | 30 |
참고 데이터

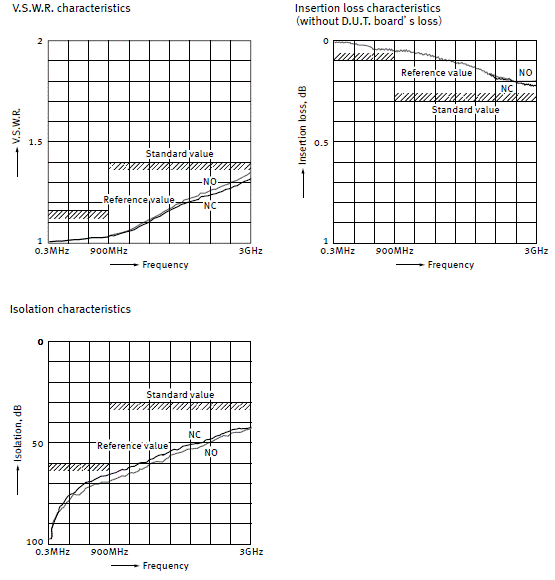

1-1. 고주파 특성 (50 Ω, 프린트판 단자)
측정 방법: ‘고주파 특성 측정 방법’을 참조해 주십시오.

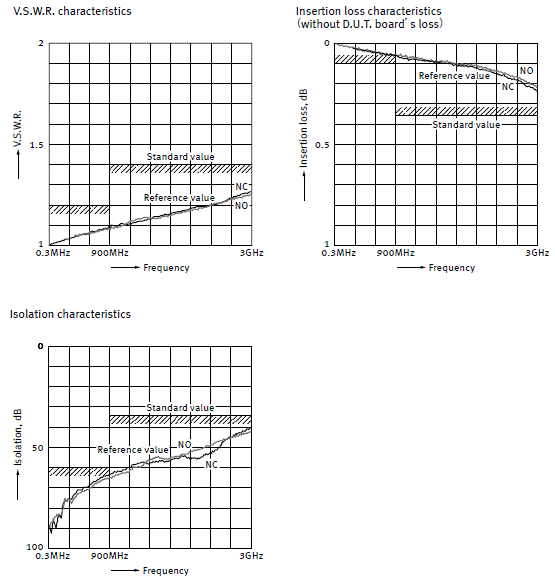

1-2. 고주파 특성 (75 Ω, 프린트판 단자)
측정 방법: ‘고주파 특성 측정 방법’을 참조해 주십시오.

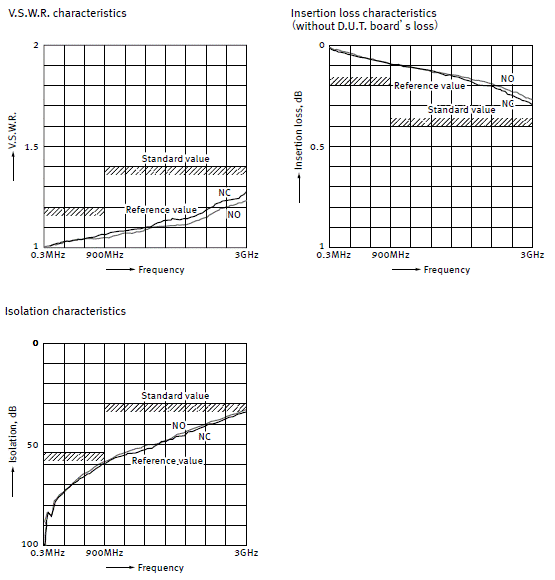

1-3. 고주파 특성 (50 Ω, 참고 데이터)
측정 방법: ‘고주파 특성 측정 방법’을 참조해 주십시오.

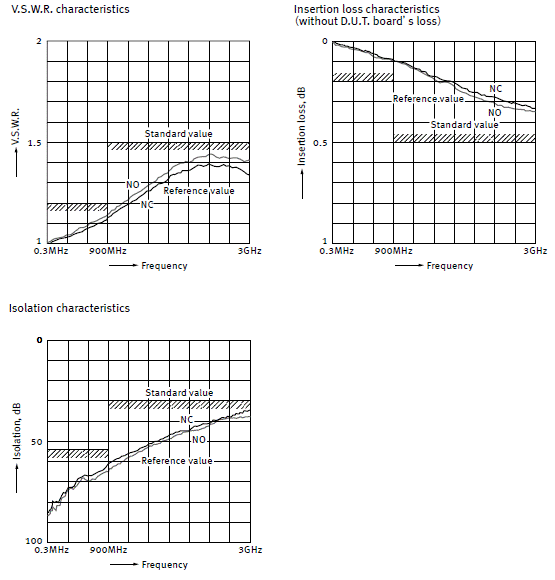

1-4. 고주파 특성 (75 Ω, 표면 마운트 단자)
측정 방법: ‘고주파 특성 측정 방법’을 참조해 주십시오.

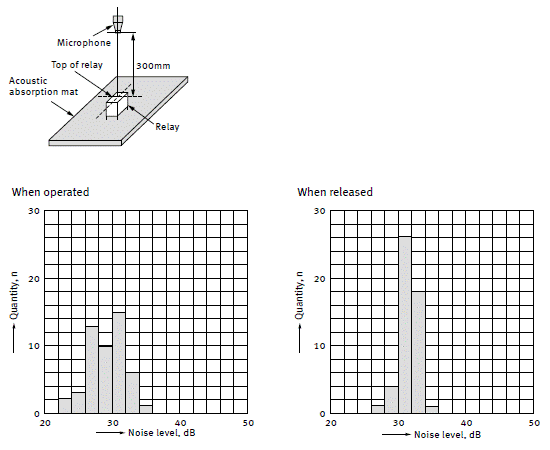

2-1.동작음 분포
시료: ARS134H (싱글 스테이블형·저소음 타입)
개수: 50개
코일 인가 전압: 코일 정격 전압 인가(다이오드 있음)
주파수 특성: A 특성, 동특성: FAST
암 소음: 약 20dB
측정 방법: 아래 그림 참조

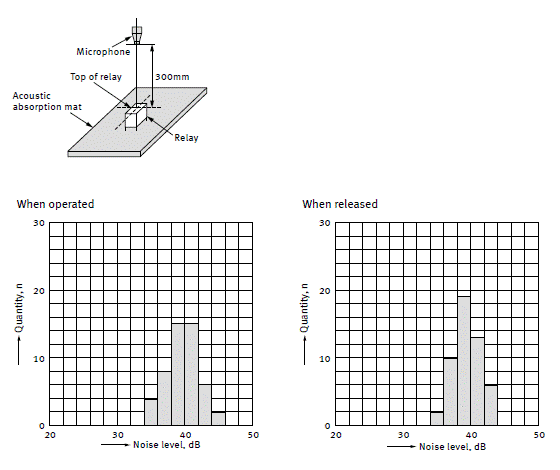

2-2. 동작음 분포
시료: ARS104H (싱글 스테이블형·표준 타입)
개수: 50개
코일 인가 전압: 코일 정격 전압 인가(다이오드 있음)
주파수 특성: A 특성, 동특성: FAST
암 소음: 약 20dB
측정 방법: 아래 그림 참조

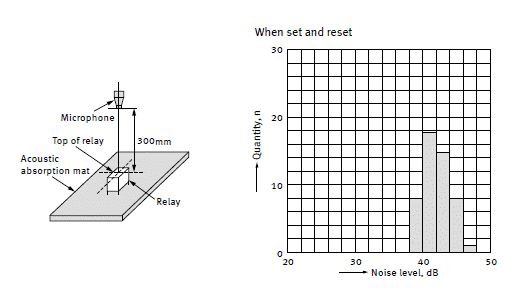

2-3. 동작음 분포
시료: ARS114H (래칭형)
개수: 50개
코일 인가 전압: 코일 정격 전압 인가(다이오드 있음)
주파수 특성: A 특성, 동특성: FAST
암 소음: 약 20dB
측정 방법: 아래 그림 참조
