최대 8 GHz 대응 150 W 통전 (2GHz) 소형 SMD타입 50 Ω 계열 1c 릴레이
기기 설계 시에는 “최신 상품 사양서”를 확인해 주십시오.
사용 시 주의사항은 카탈로그/데이터 시트나 관련 정보를 확인해 주십시오.
고주파 특성
50 Ω (초기)
| 주파수 | ～1 GHz | 1～2 GHz | 2～3 GHz | 3～6 GHz |
|---|---|---|---|---|
| V.S.W.R. (Max.) | 1.1 | 1.15 | 1.2 | 1.3 |
| 인서션·로스 (dB, Max.) | 0.1 | 0.12 | 0.15 | 0.5 |
| 아이솔레이션 (dB, Min.) | 60 | 55 | 45 | 30 |
참고 데이터

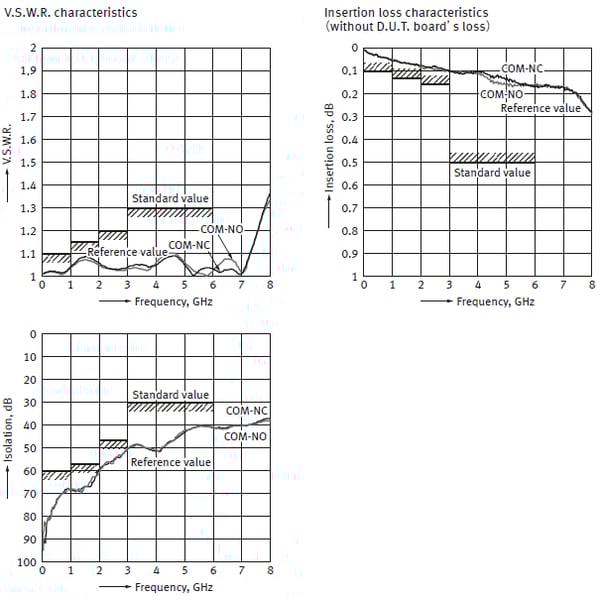

1. 고주파 특성
측정 방법: ‘고주파 특성 측정 방법’을 참조해 주십시오.

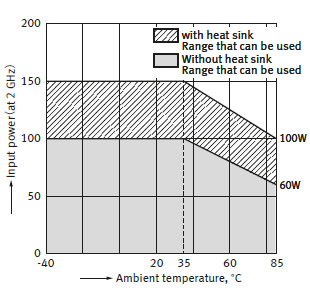

2.접점 통전 전력
측정 조건: 방열기(AQP812) 사용(참고: 2.9℃/W)
150W 이하(방열기 있음)(at 20℃, 2GHz, 50Ω, V.S.W.R.1.15 이하)
100W 이하(방열기 없음)(at 20℃, 2GHz, 50Ω, V.S.W.R.1.15 이하)
