RJ 릴레이 | 고주파 디바이스

다운로드

  • 라인업

  • 기본 정보

최대 8 GHz 대응 1 W 통전 (5GHz) 50 Ω 2c 릴레이

    • 보호 구조: 플라스틱 씰

    기기 설계 시에는 “최신 상품 사양서”를 확인해 주십시오.
    사용 시 주의사항은 카탈로그/데이터 시트나 관련 정보를 확인해 주십시오.

      • 특징

        • 뛰어난 고주파 특성(50Ω, ~5GHz)
        • 표면 마운트 단자 제품 구비
        • 소형: 폭(9mm)×길이(14mm)×높이(8.2mm)

      • 용도

        • 통신 기기·계측 기기
        • 의료 기기

      • 주

        • 극소 부하 또는 고빈도 개폐로 사용하시는 경우 당사 영업 담당자에게 문의해 주십시오.

      기술·자료·견적

      고주파 특성

      50 Ω (초기)

      주파수～5 GHz
      V.S.W.R. (Max.)1.25
      인서션·로스 (dB, Max.)0.5*
      아이솔레이션 (dB, Min.)접점 간35
      이극 접점 상호간30

      * 기판 로스 미포함

      참고 데이터

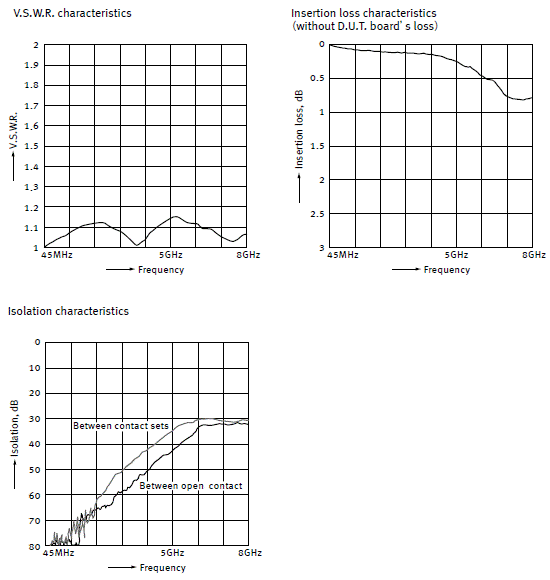

      1. 고주파 특성(50Ω, 표면 마운트 단자)

      측정 방법: 카탈로그에서 ‘고주파 특성 측정 방법’을 확인해 주십시오.

      高周波特性 (50 Ω、サーフェスマウント端子)
      • 라인업
      • 수주 종료 예정
      RJ 릴레이 품번일람
      지정하신 조건과 일치하는 데이터를 찾을 수 없습니다.
      • 죄송합니다. 검색 조건을 변경하여 다시 검색해 주십시오.
      • 재검색 시에도 데이터가 없는 경우, 문의해 주시기 바랍니다.

        • 주)

          품번 끝자리 ‘X’ 및 ‘Z’는 내·외장 상자에만 표시하고, 릴레이 본체에는 표시하지 않습니다.

        • 상자 수

          프린트판 단자(상자 포장) : Inner carton 50개, Outer carton 500개
          표면 마운트 단자(상자 포장) :Inner carton 50개, Outer carton 500개
          표면 마운트 단자(테이핑 포장 Z) : Inner carton(1릴) 500개, Outer carton 1,000개
