최대 26.5 GHz 대응 SPDT, 트랜스퍼, SP6T 동축 스위치
기기 설계 시에는 “최신 상품 사양서”를 확인해 주십시오.
사용 시 주의사항은 카탈로그/데이터 시트나 관련 정보를 확인해 주십시오.
고주파 특성
50 Ω (초기)
SPDT, 트랜스퍼
| 주파수 | ～1 GHz | 1～4 GHz | 4～8 GHz*1 | 8～12.4 GHz | 12.4～18 GHz | 18～26.5 GHz*2 |
|---|---|---|---|---|---|---|
| V.S.W.R. (Max.) | 1.1 | 1.15 | 1.25 | 1.35 | 1.5 | 1.7 |
| 인서션·로스 (dB, Max.) | 0.2 | 0.3 | 0.4 | 0.5 | 0.8 | |
| 아이솔레이션 (dB, Min.) | 85 | 80 | 70 | 65 | 60 | 55 |
| *1: | ~6GHz의 특성은 6GHz까지 위 내용과 동일 |
|---|---|
| *2: | 18~26.5GHz의 특성은 26.5GHz만 해당 |
SP6T
| 주파수 | ～1 GHz | 1～4 GHz | 4～8 GHz | 8～12.4 GHz | 12.4～18 GHz |
|---|---|---|---|---|---|
| V.S.W.R. (Max.) | 1.1 | 1.15 | 1.25 | 1.35 | 1.5 |
| 인서션·로스 (dB, Max.) | 0.2 | 0.3 | 0.4 | 1 | |
| 아이솔레이션 (dB, Min.) | 85 | 80 | 70 | 65 | 60 |
참고 데이터

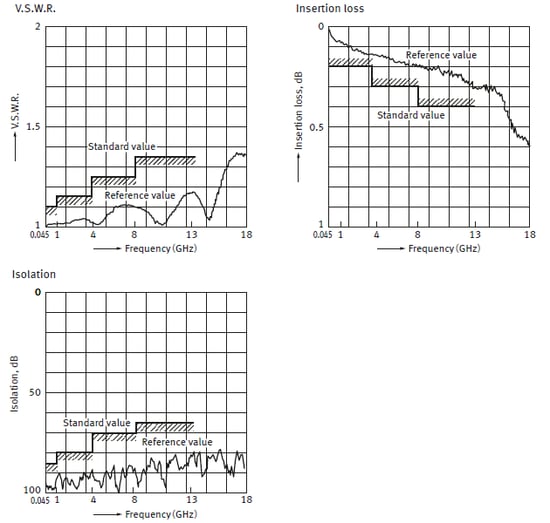

1-1. 고주파 특성 (SPDT: 6 GHz)
측정 방법: Agilent Technologies 제조 네트워크 애널라이저(E8363B)로 측정

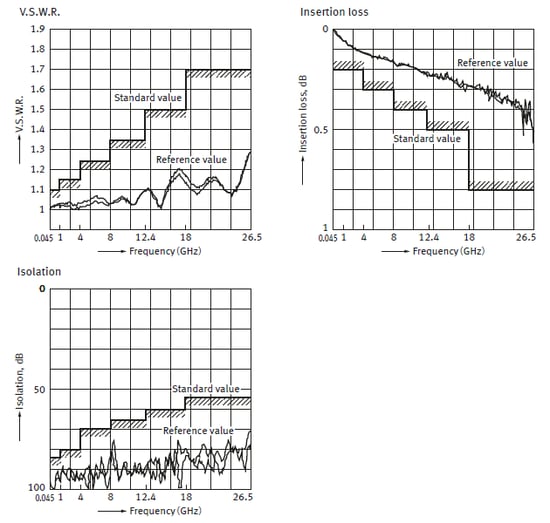

1-2. 고주파 특성 (SPDT: 18, 26.5 GHz)
측정 방법: Agilent Technologies 제조 네트워크 애널라이저(HP8510)로 측정

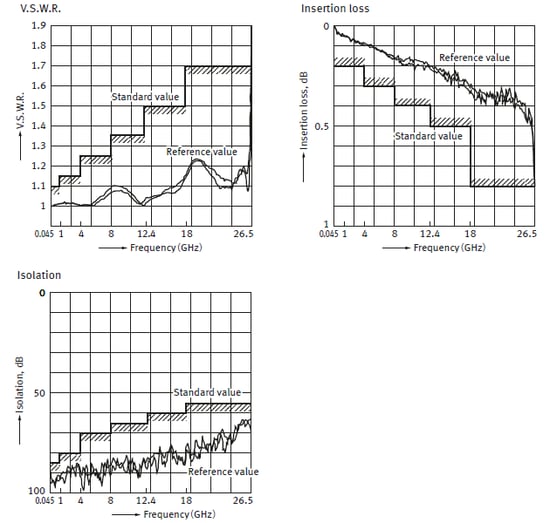

1-3.고주파 특성(트랜스퍼)
측정 방법: Agilent Technologies 제조 네트워크 애널라이저(HP8510)로 측정
1-4. 고주파 특성 (SP6T)
측정 방법: Agilent Technologies 제조 네트워크 애널라이저(HP8510)로 측정
