デジタルファイバセンサ FX-300

------------------------------ Tab1 showing ------------------------------

基本情報

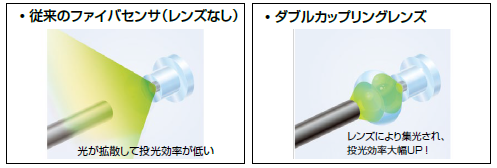

さらなる進化を遂げ、検出性能の大幅向上を実現

UL,CE,UKCAを取得しています。

CE : EMC指令
UL : レコグニション認定(ケーブルタイプを除く)

お問い合わせ

------------------------------ Tab2 showing ------------------------------

種類・価格

アンプ　コネクタタイプ

ワンタッチケーブルは、コネクタタイプアンプ本体には付属されていません。必ず別売のワンタッチケーブルをご購入ください。

種類	型式名	投光素子	出力	標準価格 <税別>
標準タイプ	FX-301B	青色LED	NPNトランジスタオープンコレクタ	各21,500円


	FX-301BP		PNPトランジスタオープンコレクタ
	FX-301G	緑色LED	NPNトランジスタオープンコレクタ
	FX-301GP	緑色LED	PNPトランジスタオープンコレクタ
	FX-301H	赤外LED	NPNトランジスタオープンコレクタ	各22,700円
	FX-301HP	赤外LED	PNPトランジスタオープンコレクタ	各22,700円

ワンタッチケーブル　FX-301□用

ワンタッチケーブルは、コネクタタイプアンプ本体には付属されていません。必ず別売のワンタッチケーブルをご購入ください。

種類	型式名	内容		標準価格 <税別>
親ケーブル (3芯)	CN-73-C1	長さ1m	0.2mm² 3芯片側コネクタ付キャブタイヤケーブルケーブル外径：ø3.3mm	1,300円
	CN-73-C2	長さ2m		1,600円
	CN-73-C5	長さ5m		2,100円
子ケーブル (1芯)	CN-71-C1	長さ1m	0.2mm² 1芯片側コネクタ付キャブタイヤケーブルケーブル外径：ø3.3mm	1,040円
	CN-71-C2	長さ2m		1,300円
	CN-71-C5	長さ5m		1,900円

(注):2013年3月生産分より順次ワンタッチケーブルの材質がUL規格適合品(難燃グレードVW-1)へ変更となります。
・導体公称断面積：0.15mm²→0.2mm²
・シース外径：ø3.0mm→ø3.3mm

ワンタッチケーブル　FX-305(P)用

ワンタッチケーブルは、コネクタタイプアンプ本体には付属されていません。必ず別売のワンタッチケーブルをご購入ください。

種類	型式名	内容		標準価格 <税別>
親ケーブル (4芯)	CN-74-C1	長さ1m	0.2mm² 4芯片側コネクタ付キャブタイヤケーブルケーブル外径：ø3.3mm	1,600円
	CN-74-C2	長さ2m		1,900円
	CN-74-C5	長さ5m		2,400円
子ケーブル (2芯)	CN-72-C1	長さ1m	0.2mm² 2芯片側コネクタ付キャブタイヤケーブルケーブル外径：ø3.3mm	1,300円
	CN-72-C2	長さ2m		1,600円
	CN-72-C5	長さ5m		2,100円

(注):2013年3月生産分より順次ワンタッチケーブルの材質がUL規格適合品(難燃グレードVW-1)へ変更となります。
・導体公称断面積：0.15mm²→0.2mm²
・シース外径：ø3.0mm→ø3.3mm

エンドプレート

エンドプレートは、アンプ本体には付属されていません。連結させる際は、必ず別売のエンドプレートをご購入ください。

形状	型式名	内容	標準価格 <税別>
	MS-DIN-E	アンプを連結させる際、または、DINレールへの取り付け状態によりアンプが動く場合に、両端からはさみ込むようにしてアンプを固定します。連結させる際は、必ずご使用ください。	560円 [2個セット]

------------------------------ Tab3 showing ------------------------------

オプション

品名	型式名	内容	標準価格 <税別>
アンプ取付金具	MS-DIN-2	アンプ専用の取付金具です。	260円
ファイバアンプ保護シール (注1)	FX-MB1	通信窓用シール2枚とコネクタ用シール1枚を10セット [通信窓用シール] 別アンプからの通信信号による誤動作の防止や別アンプに影響を与えないために使用します。 [コネクタ用シール] ワンタッチケーブルの金具部に金属などを接触させないために使用します。	640円

(注1):ファイバアンプ保護シールは、FX-301(P)(-C1)およびFX-305(P)に付属されています。

------------------------------ Tab4 showing ------------------------------

仕様

標準タイプ

種類		標準タイプ
種類		赤色光	青色光	緑色光	赤外光
型式名	NPN 出力	FX-301 (-C1)	FX-301B	FX-301G	FX-301H
型式名	PNP 出力	FX-301P (-C1)	FX-301BP	FX-301GP	FX-301HP
電源電圧		12～24V DC±10%　リップルP-P10%以下
消費電力		<赤色光/赤外光タイプ> 通常時：960mW以下(電源電圧24V時消費電流40mA以下)、 ECOモード選択時：600mW以下(電源電圧24V時消費電流25mA以下) <青色光/緑色光タイプ> 通常時：720mW以下(電源電圧24V時消費電流30mA以下)、 ECOモード選択時：430mW以下(電源電圧24V時消費電流18mA以下)
出力		<NPN出力タイプ> NPNトランジスタ・オープンコレクタ・最大流入電流：100mA(連結5台以上の場合50mA) ・印加電圧：30V DC以下(出力-0V間) ・残留電圧：1.5V以下 (流入電流100mAにて、連結5台以上50mAにて) <PNP出力タイプ> PNPトランジスタ・オープンコレクタ・最大流出電流：100mA(連結5台以上の場合50mA) ・印加電圧：30V DC以下(出力-+V間) ・残留電圧：1.5V以下 (流出電流100mAにて、連結5台以上50mAにて)
	出力動作	入光時ON/非入光時ON　ジョグスイッチにて選択
	短絡保護	装備
応答時間		65μs以下[H-SP(赤色光タイプのみ)]、150μs以下(FAST)、250μs以下[STD/S-D(赤色光タイプのみ)]、2ms以下(LONG)　ジョグスイッチにて選択
感度設定方法		2点ティーチング/リミットティーチング/マニュアル調整/フルオートティーチング/最大感度ティーチング
動作表示灯		橙色LED(出力ON時点灯)
安定表示灯		緑色LED(安定入光時、安定非入光時点灯)

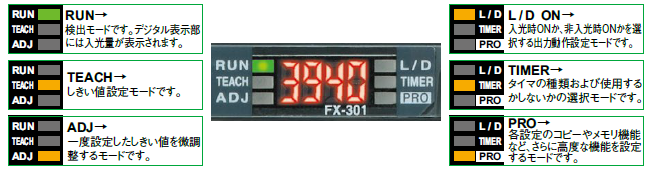

MODE 表示灯		RUN：緑色LED、TEACH・ADJ・L/D・TIMER・PRO：黄色LED
デジタル表示		4桁赤色LED表示
設定感度微調整機能		装備
タイマ機能		可変オンディレイタイマ/オフディレイタイマ/ワンショットタイマ装備有効/無効切換式 [タイマ時間：赤色光タイプ約0.5ms、1～9999ms(青色光、緑色光、赤外光タイプ約0.5～500ms)
投光量可変機能		装備(赤色光タイプのみ)(注3) FAST、STD、LONG：4段階、 H-SP：3段階、 S-D：2段階
自動干渉防止機能		装備 (ファイバ4セットまで密着取り付け可能。但し、H-SPモード時2セットまで)(注4)
耐環境性	使用周囲温度	-10～+55℃(4～7台密着時：-10～+50℃、8～16台密着時：-10～+45℃) (但し、結露および氷結しないこと)、保存時：-20～+70℃
	使用周囲湿度	35～85%RH、保存時：35～85%RH
	使用周囲照度	白熱ランプ：受光面照度3,000ℓx以下
	耐電圧	AC1,000V 1分間　充電部一括・ケース間(注5)
	絶縁抵抗	DC250Vメガにて20MΩ以上　充電部一括・ケース間(注5)
	耐振動	耐久10～150Hz　複振幅0.75mm　XYZ各方向2時間
	耐衝撃	耐久98m/s²(約10G)　XYZ各方向5回
投光素子 (変調式)		赤色 LED	青色 LED	緑色 LED	赤外 LED
	発光ピーク波長	650nm	470nm	525nm	940nm
材質		ケース：耐熱ABS、ケースカバー：ポリカーボネート、MODEキー：アクリル、ジョグスイッチ：耐熱ABS(FX-301B/G/Hはアクリル)
接続方式		コネクタ接続式(注6) [FX-301(P)-C1は0.15mm² 3芯キャブタイヤケーブル1m付]
配線長		0.3mm²以上のケーブルにて全長100m (5～8台増設時：50m、9～16台増設時：20m)まで可能
質量		本体質量：約20g[ケーブルタイプFX-301(P)-C1は約60g]、梱包質量：約25g[ケーブルタイプFX-301(P)-C1は約65g]
付属品		FX-MB1 (アンプ保護シール)：1セット	-

(注1):指定のない測定条件は、使用周囲温度=+23℃です。

(注2):1出力あたり50mAです。また、5台以上連結した場合は、25mAです。

(注3):全モード投光量ゼロ(投光停止)にできます。

(注4):干渉防止の設定は電源投入時に自動で投光タイミングが設定されます。

(注5):耐電圧および絶縁抵抗は、アンプ単体における値です。

(注6):ワンタッチケーブルは、付属されていません。必ず別売のワンタッチケーブルをご購入ください。

FX-301(P)(-HS)用親ケーブル(3芯)：CN-73-C1(ケーブル長1m)、CN-73-C2(ケーブル長2m)、CN-73-C5(ケーブル長5m)

FX-301(P)(-HS)用子ケーブル(1芯)：CN-71-C1(ケーブル長1m)、CN-71-C2(ケーブル長2m)、CN-71-C5(ケーブル長5m)

FX-305(P)用親ケーブル(4芯)：CN-74-C1(ケーブル長1m)、CN-74-C2(ケーブル長2m)、CN-74-C5(ケーブル長5m)

FX-305(P)用子ケーブル(2芯)：CN-72-C1(ケーブル長1m)、CN-72-C2(ケーブル長2m)、CN-72-C5(ケーブル長5m)

高速タイプ/高機能タイプ

種類		高速タイプ	高機能タイプ
型式名	NPN 出力	FX-301-HS	FX-305
型式名	PNP 出力	FX-301P-HS	FX-305P
電源電圧		12～24V DC±10%　リップルP-P10%以下
消費電力		<赤色光/赤外光タイプ> 通常時：960mW以下(電源電圧24V時消費電流40mA以下)、 ECOモード選択時：600mW以下(電源電圧24V時消費電流25mA以下) <青色光/緑色光タイプ> 通常時：720mW以下(電源電圧24V時消費電流30mA以下)、 ECOモード選択時：430mW以下(電源電圧24V時消費電流18mA以下)
出力		<NPN出力タイプ> NPNトランジスタ・オープンコレクタ・最大流入電流：100mA(連結5台以上の場合50mA) ・印加電圧：30V DC以下(出力-0V間) ・残留電圧：1.5V以下 (流入電流100mAにて、連結5台以上50mAにて) <PNP出力タイプ> PNPトランジスタ・オープンコレクタ・最大流出電流：100mA(連結5台以上の場合50mA) ・印加電圧：30V DC以下(出力-+V間) ・残留電圧：1.5V以下 (流出電流100mAにて、連結5台以上50mAにて)	<NPN出力タイプ> NPNトランジスタ・オープンコレクタ2出力・最大流入電流：各50mA (注2) ・印加電圧：30V DC以下 (出力-0V間) ・残留電圧：1.5V以下 [流入電流50mA(注2)にて] <PNP出力タイプ> PNPトランジスタ・オープンコレクタ2出力・最大流出電流：各50mA (注2) ・印加電圧：30V DC以下 (出力-+V間) ・残留電圧：1.5V以下 [流出電流50mA(注2)にて]
	出力動作	入光時ON/非入光時ON　ジョグスイッチにて選択
	短絡保護	装備
応答時間		35μs以下(H-SP)、 150μs以下(FAST)、 250μs以下(STD/S-D)、 2ms以下(LONG) ジョグスイッチにて選択	65μs以下(H-SP)、 150μs以下(FAST)、 250μs以下(STD)、 700μs以下(STDF)、 2.5ms以下(LONG)、 4.5ms以下(U-LG) ジョグスイッチにて選択
感度設定方法		2点ティーチング/リミットティーチング/マニュアル調整/フルオートティーチング/最大感度ティーチング	通常モード：2点ティーチング/リミットティーチング/フルオートティーチング/最大感度ティーチング/マニュアル調整ウィンドコンパレータモード：ティーチング(1点、2点、3点)/マニュアル調整
動作表示灯		橙色LED(出力ON時点灯)
安定表示灯		緑色LED(安定入光時、安定非入光時点灯)	-
MODE 表示灯		RUN：緑色LED、TEACH・ADJ・L/D・TIMER・PRO：黄色LED
デジタル表示		4桁赤色LED表示
設定感度微調整機能		装備
タイマ機能		可変オンディレイタイマ/オフディレイタイマ/ワンショットタイマ装備有効/無効切換式 [タイマ時間：赤色光タイプ約0.5ms、1～9999ms(青色光、緑色光、赤外光タイプ約0.5～500ms)	可変オンディレイタイマ/オフディレイタイマ/ワンショットタイマ/オンディレイ・オフディレイタイマ/オンディレイ・ワンショットタイマ装備有効/無効切換式 (タイマ時間　出力1：0.5ms、1～9999ms、出力2：0.5ms、1～500ms)
投光量可変機能		装備(注3) FAST、STD、LONG：4段階 H-SP、S-D：2段階	装備(注3) FAST、STD、STDF、LONG、U-LG：4段階 H-SP：3段階
自動干渉防止機能		-	装備 [ファイバ4セットまで密着取り付け可能 (但し、U-LGモード時8セットまで、H-SPモード時2セットまで)](注4)
耐環境性	使用周囲温度	-10～+55℃(4～7台密着時：-10～+50℃、8～16台密着時：-10～+45℃) (但し、結露および氷結しないこと)、保存時：-20～+70℃
	使用周囲湿度	35～85%RH、保存時：35～85%RH
	使用周囲照度	白熱ランプ：受光面照度3,000ℓx以下
	耐電圧	AC1,000V 1分間　充電部一括・ケース間(注5)
	絶縁抵抗	DC250Vメガにて20MΩ以上　充電部一括・ケース間(注5)
	耐振動	耐久10～150Hz　複振幅0.75mm　XYZ各方向2時間
	耐衝撃	耐久98m/s²(約10G)　XYZ各方向5回
投光素子 (変調式)		赤色 LED	赤色 LED
	発光ピーク波長	650nm	650nm
材質		ケース：耐熱ABS、ケースカバー：ポリカーボネート、MODEキー：アクリル、ジョグスイッチ：耐熱ABS(FX-301B/G/Hはアクリル)
接続方式		コネクタ接続式(注6) [FX-301(P)-C1は0.15mm² 3芯キャブタイヤケーブル1m付]
配線長		0.3mm²以上のケーブルにて全長100m (5～8台増設時：50m、9～16台増設時：20m) まで可能
質量		本体質量：約20g[ケーブルタイプFX-301(P)-C1は約60g]、梱包質量：約25g[ケーブルタイプFX-301(P)-C1は約65g]
付属品		-	FX-MB1(アンプ保護シール)：1セット

(注1):指定のない測定条件は、使用周囲温度=+23℃です。

(注2):1出力あたり50mAです。また、5台以上連結した場合は、25mAです。

(注3):全モード投光量ゼロ(投光停止)にできます。

(注4):干渉防止機能設定で"IP-2"に設定した場合は、密着取り付け可能セット数が2倍になります。また、応答時間も2倍になりますのでご注意ください。

(注5):耐電圧および絶縁抵抗は、アンプ単体における値です。

(注6):ワンタッチケーブルは、付属されていません。必ず別売のワンタッチケーブルをご購入ください。
FX-301(P)(-HS)用親ケーブル(3芯)：CN-73-C1(ケーブル長1m)、CN-73-C2(ケーブル長2m)、CN-73-C5(ケーブル長5m)
FX-301(P)(-HS)用子ケーブル(1芯)：CN-71-C1(ケーブル長1m)、CN-71-C2(ケーブル長2m)、CN-71-C5(ケーブル長5m)
FX-305(P)用親ケーブル(4芯)：CN-74-C1(ケーブル長1m)、CN-74-C2(ケーブル長2m)、CN-74-C5(ケーブル長5m)
FX-305(P)用子ケーブル(2芯)：CN-72-C1(ケーブル長1m)、CN-72-C2(ケーブル長2m)、CN-72-C5(ケーブル長5m)

------------------------------ Tab5 showing ------------------------------

寸法図

単位mm

FX-301□
FX-305（P）

アンプ

（注1）：FX-305（P）は、出力1動作表示灯（橙色）です。

（注2）：FX-305（P）は、出力2動作表示灯（橙色）です。

（注3）：FX-301□は3ピン、FX-305（P）は、4ピンです。

FX-301-C1
FX-301P-C1

アンプ

CN-73-C□

親ケーブル(別売)

CN-71-C□

子ケーブル(別売)

MS-DIN-2

アンプ取付金具(別売)

材質：SPCC(ユニクロメッキ)

MS-DIN-E

エンドプレート(別売)

材質：ポリカーボネート

------------------------------ Tab6 showing ------------------------------

応答速度	検出体の大きさ [mm]
U-LG	□400
STDF	□200
STD	□200
H-SP	□200

応答速度	検出体の大きさ [mm]
U-LG	□400
STDF	□200
STD	□200
H-SP	□200

応答速度	検出体の大きさ [mm]
U-LG	□600
STDF	□400
STD	□400
H-SP	□200

------------------------------ Tab7 showing ------------------------------

ファイバ一覧

FX-300シリーズの場合の応答時間は以下の通りです。

検出距離のモード		H-SP	FAST	STD	LONG	S-D	STDF	U-LG
応答時間	FX-301	65μs以下	150μs以下	250μs以下	2ms以下	250μs以下	-	-
	FX-301-HS	35μs以下	150μs以下	250μs以下	2ms以下	250μs以下	-	-
	FX-305	65μs以下	150μs以下	250μs以下	2.5ms以下	-	700μs以下	4.5ms以下
	FX-301B	-	150μs以下	250μs以下	2ms以下	-	-	-
	FX-301G	-	150μs以下	250μs以下	2ms以下	-	-	-
	FX-301H	-	150μs以下	250μs以下	2ms以下	-	-	-

ナット型

赤色光タイプの検出距離

■透過型

ファイバ型式名			検出距離(mm) (注2)
			FX-301					FX-301-HS	FX-305
			LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
ナット型	M 3	FT-R31	290	130	95	49	49	(注1)	340	150
	M 4	FT-R43	710	290	210	110	110	(注1)	1,000	450
		FT-R41W	710	330	240	130	130	75	1,000	460
		FT-R42W	1,600	770	560	310	320	180	2,800	890
		FT-R44Y	710	290	210	110	110	(注1)	1,000	450
	M 6	FT-R60Y	1,800	830	610	335	350	(注1)	2,650	1,200

(注1): お問い合わせください。

(注2): フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

■反射型

ファイバ型式名			検出距離(mm) (注1)(注2)
			FX-301					FX-301-HS	FX-305
			LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
ナット型	M 3	FD-R31G	92	44	32	17	17	(注3)	160	75
		FD-R32EG	45	19	13	7	7	(注3)	60	25
		FD-R34EG	38	16	11	6	6	(注3)	51	21
		FD-R33EG	15	6	4	2	2	(注3)	17	8
	M 4	FD-R41	150	70	50	28	28	(注3)	230	100
	M 6	FD-R61Y	230	110	80	45	45	(注3)	350	160

(注1):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

(注2):検出距離は、白色無光沢紙に対する値です。

(注3):お問い合わせください。

青色／緑色／赤外光タイプの検出距離

■透過型

ファイバ型式名			検出距離(mm)(注1)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
ナット型	M 3	FT-R31	45	23	15	24	12	8	23	11	8
	M 4	FT-R43	96	50	33	53	25	17	55	27	18
		FT-R41W	110	50	30	56	28	20	64	32	21
		FT-R42W	280	130	90	140	70	47	140	70	47
		FT-R44Y	96	50	33	53	25	17	55	27	18
	M 6	FT-R60Y	250	120	80	140	70	50	60	90	170

(注1):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

■反射型

ファイバ型式名			検出距離(mm)(注1)(注2)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
ナット型	M 3	FD-R31G	17	8	5	8	4	2	9	4	2
		FD-R32EG	6	3	1.5	2	1	-	8	4	2.5
		FD-R34EG	5	2	1.5	2	1	-	6	3	2
		FD-R33EG	2	0.8	0.5	1	-	-	3	1.5	-
	M 4	FD-R41	24	1～13	1～9	1～15	1～8	3～6	14	1～6	1～3
	M 6	FD-R61Y	36	17	0.5～11	19	0.5～9	1～6	19	0.5～10	0.5～6

(注1):検出距離の標準検出物体はファイバによって異なります。

(注2):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

ナット型ファイバについては、詳細ページにてご案内しております。

ナット型ファイバ商品情報ページをご参照ください。

>>ナット型ファイバ商品情報ページへ

超品質

赤色光タイプの検出距離

■透過型

ファイバ型式名			検出距離(mm) (注1)
			FX-301/305
			U-LG	LONG	STDF	STD	FAST	H-SP	S-D
ネジ型	M3	FT-30	450	310	210	150	110	60	60
ネジ型	M4	FT-40	1,300	900	600	450	330	180	180
円柱型	ø1.5	FT-S20	450	310	210	150	110	60	60
円柱型	ø3	FT-S30	1,300	900	600	450	330	180	180

(注1):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

■反射型

ファイバ型式名			検出距離(mm) (注1)(注2)
			FX-301/305
			U-LG	LONG	STDF	STD	FAST	H-SP	S-D
ネジ型	M3	FD-30	170	110	70	50	40	20	18
	M4	FD-40	170	110	70	50	40	20	18
	M6	FD-60	500	350	240	160	130	70	70
円柱型	ø3	FD-S30	170	110	70	50	40	20	18

(注1)検出距離の標準検出物体はファイバによって異なります。

(注2):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

青色／緑色／赤外光タイプの検出距離

■透過型

ファイバ型式名			検出距離(mm) (注1)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
ネジ型	M3	FT-30	55	28	18	28	13	9	25	13	9
ネジ型	M4	FT-40	155	76	45	90	40	26	80	43	27
円柱型	ø1.5	FT-S20	55	28	18	28	13	9	25	13	9
円柱型	ø3	FT-S30	155	76	45	90	40	26	80	43	27

(注1):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

■反射型

ファイバ型式名			検出距離(mm) (注1)(注2)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
ネジ型	M3	FD-30	19	9	6	9	4.5	2.5	8	4	2.5
	M4	FD-40	19	9	6	9	4.5	2.5	8	4	2.5
	M6	FD-60	55	28	18	30	15	10	30	15	10
円柱型	ø3	FD-S30	19	9	6	9	4.5	2.5	8	4	2.5

(注1):検出距離の標準検出物体はファイバによって異なります。

(注2):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

超品質ファイバについては、詳細ページにてご案内しております。

超品質ファイバ商品情報ページをご参照ください。

>>超品質ファイバ商品情報ページへ

ネジ型

赤色光タイプの検出距離

■透過型

ファイバ型式名				検出距離(mm)
				FX-301					FX-301-HS	FX-305
				LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
ネジ型	M 3		FT-32	2,900	1,300	1,000	540	470	340	3,600	1,900
			FT-31	290	142	105	58	49	37	440	200
			FT-31W	230	100	65	30	30	20	300	130
	M 4		FT-43	1,400	610	440	240	250	130	1,900	800
			FT-42	800	400	285	160	150	90	1,100	550
			FT-42W	710	330	240	130	130	75	1,000	460
			FT-45X	1,100	570	410	230	230	90	1,600	780
		エルボ	FT-R40	710	330	240	130	130	80	1,000	470
	M 14	長距離	FT-140	19,600	16,000	16,000	8,700	8,700	8,500	19,600	19,600

■反射型

ファイバ型式名				検出距離(mm) (注1)
				FX-301					FX-301-HS	FX-305
				LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
ネジ型	M 3		FD-34G	87	38	28	15	13	7	128	56
			FD-31	95	45	35	17	16	10	150	63
			FD-31W	40	20	15	8	10	5	60	30
			FD-32G	120	60	42	20	20	10	210	100
			FD-32GX	140	70	50	25	25	10	240	100
		極細	FD-EG30	45	19	14	7	7	4	60	25
		極細	FD-EG31	15	8	5	2.5	3	1.2	20	9
	M 4		FD-41	95	45	35	17	16	10	150	63
			FD-41W	220	95	70	35	40	20	300	140
			FD-42G	120	60	42	20	20	10	210	100
			FD-42GW	85	35	25	13	14	10	160	70
	M 6		FD-62	480	220	160	85	90	50	690	310
			FD-61	320	145	105	65	60	33	440	205
			FD-61W	220	95	70	35	40	20	300	140
			FD-61G	200	90	65	35	40	30	460	210
			FD-64X	200	85	60	35	35	17	270	100
		エルボ	FD-R60	240	120	90	45	45	25	310	170

(注1):検出距離は、白色無光沢紙に対する値です。

青色／緑色／赤外光タイプの検出距離

■透過型

ファイバ型式名				検出距離(mm)
				FX-301B			FX-301G			FX-301H
				LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
ネジ型	M 3		FT-31	50	25	16	24	12	8	23	11	8
	M 3		FT-31W	31	15	10	15	8	5	18	8	5
	M 4		FT-43	220	110	75	120	61	43	140	74	48
			FT-42	150	75	40	80	35	24	75	40	25
			FT-42W	110	50	30	56	28	20	64	32	21
			FT-45X	130	65	45	70	34	25	160	79	53
		エルボ	FT-R40	110	54	36	55	26	20	58	30	20
	M 14	長距離	FT-140	8,100	4,000	3,100	5,000	2,400	1,600	3,700	2,000	1,400

■反射型

ファイバ型式名				検出距離(mm)
				FX-301B			FX-301G			FX-301H
				LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
ネジ型	M 3		FD-31	18	8	5	8	4	2	7	3	2
			FD-31W	7	4	1～2.5	5	1～2	-	6	3	-
			FD-32G	22	11	8	15	6	4	11	6	2
			FD-32GX	25	11	8	16	6	4	14	7	4
		極細	FD-EG30	6	3	2	3	1.5	1	8	4	2.5
		極細	FD-EG31	2	1	0.5	1	-	-	4	2	1
	M 4		FD-41	18	8	5	8	4	2	7	3	2
			FD-41W	32	1～15	1～9	17	1～7.5	1.5～4.5	18	1～9	1.5～5
			FD-42G	22	11	8	15	6	4	11	6	2
			FD-42GW	14	7	5	6	4	2	9	5	2
	M 6		FD-62	80	1～40	1～27	1～42	1～21	1～14	54	1～26	1～17
			FD-61	48	24	16	26	13	8	27	12	8
			FD-61W	32	1～15	1～9	17	1～7.5	1.5～4.5	18	1～9	1.5～5
			FD-61G	46	23	15	26	12	8	25	12	8
			FD-64X	32	0.5～16	0.5～10	0.5～16	0.5～8	0.5～5	27	22	14
		エルボ	FD-R60	42	20	0.5～13	21	0.5～10	0.5～7	27	12	8

(注1):検出距離は、白色無光沢紙に対する値です。

ネジ型ファイバについては、詳細ページにてご案内しております。

ネジ型ファイバ商品情報ページをご参照ください。

>>ネジ型ファイバ商品情報ページへ

円柱型

赤色光タイプの検出距離

■透過型

ファイバ型式名				検出距離(mm)
				FX-301					FX-301-HS	FX-305
				LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
円柱型	ø1		FT-S11	80	31	22	13	14	7	100	50
	ø1.5		FT-S22	510	235	175	95	80	58	750	340
			FT-S21	290	142	105	58	49	37	440	200
			FT-S21W	230	100	65	30	30	20	300	130
	ø2.5		FT-S32	2,400	1,100	840	460	510	260	3,600	1,500
	ø3		FT-S31W	710	330	240	130	130	75	1,000	460
	極細	ø3	FT-E13	13	6	5	2	2	1.3	20	9
	極細	ø3	FT-E23	65	31	22	12	12	7	95	42
	サイドビュウ	ø4	FT-V40	3,600	1,700	1,200	680	690	290	3,600	1,600

■反射型

ファイバ型式名				検出距離(mm) (注1)
				FX-301					FX-301-HS	FX-305
				LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
円柱型	ø1.5		FD-S21	50	25	19	9	9	4	80	40
	ø3		FD-S34G	87	38	28	15	13	7	128	56
			FD-S32	270	140	100	55	55	30	440	200
			FD-S32W	220	95	70	35	40	20	300	140
			FD-S31	95	45	35	17	16	10	150	63
			FD-S33GW	85	35	25	13	14	10	160	70
	極細	ø1.5	FD-E13	11	6	4	2	2	1	15	7
	極細	ø3	FD-E23	45	19	14	7	7	4	65	28

(注1):検出距離は、白色無光沢紙に対する値です。

青色／緑色／赤外光タイプの検出距離

■透過型

ファイバ型式名				検出距離(mm)
				FX-301B			FX-301G			FX-301H
				LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
円柱型	ø1		FT-S11	12	5	4	5	2.5	1.5	21	10	7
	ø1.5		FT-S21	50	25	16	24	12	8	23	11	8
	ø1.5		FT-S21W	31	15	10	15	8	5	18	8	5
	ø2.5		FT-S32	420	200	130	220	100	72	210	100	67
	ø3		FT-S31W	110	50	30	56	28	20	64	32	21
	極細	ø3	FT-E13	2	1	-	1	-	-	2	1	-
	極細	ø3	FT-E23	8	4	3	4	2	1	10	5	3
	サイドビュウ	ø4	FT-V40	400	200	130	200	100	65	290	140	92

■反射型

ファイバ型式名				検出距離(mm)
				FX-301B			FX-301G			FX-301H
				LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
円柱型	ø1.5		FD-S21	8	3.5	2	5	2	1.3	9	4	3
	ø3		FD-S32	48	24	16	26	13	8	27	12	8
			FD-S32W	32	1～15	1～9	17	1～7.5	1.5～4.5	18	1～9	1.5～5
			FD-S31	18	8	5	8	4	2	7	3	2
			FD-S33GW	14	7	5	6	4	2	9	5	2
	極細	ø1.5	FD-E13	2	0.8	0.5	0.8	-	-	2	1	-
	極細	ø3	FD-E23	6	3	2	3	1.5	1	8	4	2.5

(注1):検出距離は、白色無光沢紙に対する値です。

円柱型ファイバについては、詳細ページにてご案内しております。

円柱型ファイバ商品情報ページをご参照ください。

>>円柱型ファイバ商品情報ページへ

スリーブ

赤色光タイプの検出距離

■透過型

ファイバ型式名				検出距離(mm)
				FX-301					FX-301-HS	FX-305
				LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
ネジ型	M 3		FT-31S	290	140	100	55	49	35	440	200
ネジ型	M 4		FT-42S	800	400	285	160	150	90	1,100	550
円柱型	極細	ø3	FT-E13	13	6	5	2	2	1.3	20	9
	極細	ø3	FT-E23	65	31	22	12	12	7	95	42
	サイドビュウ	ø2	FT-V23	380	170	125	60	63	35	590	270
			FT-V25	200	90	60	35	35	20	310	130
			FT-V24W	90	40	30	13	15	7	120	55
		ø2.5	FT-V30	420	200	140	70	70	35	620	270

■反射型

ファイバ型式名				検出距離(mm) (注1)
				FX-301					FX-301-HS	FX-305
				LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
ネジ型	極細	M 3	FD-EG30S	45	19	14	7	7	4	60	25
	M 4		FD-41S	95	45	35	17	16	10	150	63
	M 4		FD-41SW	40	20	15	8	10	5	60	30
	M 6		FD-61S	320	145	105	60	60	30	440	205
円柱型	極細	ø1.5	FD-E13	11	6	4	2	2	1	15	7
	極細	ø3	FD-E23	45	19	14	7	7	4	65	28
	サイドビュウ	ø3	FD-V30	45	20	15	6	7	-	80	30
		ø3	FD-V30W	15	7	5	-	-	-	25	10
		ø5	FD-V50	100	45	32	15	16	-	170	55

(注1):検出距離は、白色無光沢紙に対する値です。

青色／緑色／赤外光タイプの検出距離

■透過型

ファイバ型式名				検出距離(mm)
				FX-301B			FX-301G			FX-301H
				LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
ネジ型	M 3		FT-31S	50	25	16	24	12	8	23	11	8
ネジ型	M 4		FT-42S	150	75	40	70	35	24	75	40	25
円柱型	極細	ø3	FT-E13	2	1	-	1	-	-	2	1	-
	極細	ø3	FT-E23	8	4	3	4	2	1	10	5	3
	サイドビュウ	ø2	FT-V23	65	26	18	26	13	8	29	13	9
			FT-V25	25	12	9	16	7	5	15	8	4
			FT-V24W	6	2	-	3	-	-	3	-	-
		ø2.5	FT-V30	80	40	22	40	14	8	47	19	9

■反射型

ファイバ型式名				検出距離(mm) (注1)
				FX-301B			FX-301G			FX-301H
				LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
ネジ型	極細	M 3	FD-EG30S	6	3	2	3	1.5	1	8	4	2.5
	M 4		FD-41S	18	8	5	8	4	2	7	3	2
	M 4		FD-41SW	9	1～4	1～2.5	1～4	1～2	-	6	1～3	-
	M 6		FD-61S	48	24	16	26	13	8	27	12	8
円柱型	極細	ø1.5	FD-E13	2	0.8	0.5	0.8	-	-	2	1	-
	極細	ø3	FD-E23	6	3	2	3	1.5	1	8	4	2.5
	サイドビュウ	ø3	FD-V30	9	-	-	-	-	-	-	-	-
		ø3	FD-V30W	-	-	-	-	-	-	-	-	-
		ø5	FD-V50	12	-	-	6	-	-	6	-	-

(注1):検出距離は、白色無光沢紙に対する値です。

スリーブファイバについては、詳細ページにてご案内しております。

スリーブファイバ商品情報ページをご参照ください。

>>スリーブファイバ商品情報ページへ

フラット型

赤色光タイプの検出距離

■透過型

ファイバ型式名			検出距離(mm)
			FX-301					FX-301-HS	FX-305
			LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
フラット型		FT-Z30H	3,100	1,600	1,100	650	670	330	3,600	2,200
		FT-Z30HW	3,100	1,500	1,000	590	610	330	3,600	2,200
		FT-Z30E	3,100	1,600	1,100	650	670	280	3,600	2,100
		FT-Z30EW	2,700	1,200	900	500	500	160	3,600	1,400
		FT-Z30	1,900	850	620	330	340	160	2,600	1,100
		FT-Z30W	1,400	640	460	250	260	110	2,000	890
	ボス付き	FT-Z20W	570	250	180	90	90	50	830	370
		FT-Z20HBW	290	130	90	50	50	20	400	160
		FT-Z40W	1,300	630	460	240	260	120	1,900	900
		FT-Z40HBW	710	330	240	130	130	75	1,000	460

■反射型

ファイバ型式名			検出距離(mm)
			FX-301					FX-301-HS	FX-305
			LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
フラット型	ボス付き	FD-Z20W	1～59	3～27	3～19	-	-	-	1～87	2～39
		FD-Z20HBW	1～70	2～30	2.5～20	3～10	3～10	-	1～70	1～32.2
		FD-Z40W	180	1～87	1～63	2.5～32	2.5～32	4～15	270	120
		FD-Z40HBW	0.5～230	1～100	1～70	1～40	1～40	4～20	350	1～160

(注1):検出距離は、白色無光沢紙に対する値です。

青色／緑色／赤外光タイプの検出距離

■透過型

ファイバ型式名			検出距離(mm)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
フラット型		FT-Z30H	650	310	200	340	160	110	330	160	100
		FT-Z30HW	540	260	170	260	120	88	290	140	92
		FT-Z30E	540	250	170	270	130	91	280	140	88
		FT-Z30EW	540	260	170	260	120	88	290	140	92
		FT-Z30	320 (注2)	150 (注2)	100 (注2)	160 (注2)	82 (注2)	55 (注2)	140	72	47
		FT-Z30W	250 (注2)	120 (注2)	80 (注2)	120 (注2)	60 (注2)	41 (注2)	100	52	34
	ボス付き	FT-Z20W	82	37	23	44	18	11	100	50	32
		FT-Z20HBW	39	19	12	20	10	6	40	15	12
		FT-Z40W	180	90	60	90	50	35	100	50	30
		FT-Z40HBW	110	50	30	56	28	20	64	32	21

■反射型

ファイバ型式名			検出距離(mm)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
フラット型	ボス付き	FD-Z20W	-	-	-	-	-	-	5～8	-	-
		FD-Z20HBW	4～10	-	-	-	-	-	3～11	4～6	-
		FD-Z40W	4～20	-	-	4～14	-	-	5～10	-	-
		FD-Z40HBW	1～36	3～17	3～11	2～19	3～8	4～5	2～20	3～10	4～5.5

(注1):検出距離は、白色無光沢紙に対する値です。

(注2):2015年6月生産分より変更になっています。変更前製品の値は下記をご参照ください。

<2015年5月以前生産分>

ファイバ型式名		検出距離(mm)
		FX-301B			FX-301G
		LONG	STD	FAST	LONG	STD	FAST
フラット型	FT-Z30	120	60	40	96	45	30
フラット型	FT-Z30W	83	40	25	73	36	25

フラット型ファイバについては、詳細ページにてご案内しております。

フラット型ファイバ商品情報ページをご参照ください。

>>フラット型ファイバ商品情報ページへ

狭光芒

赤色光タイプの検出距離

■透過型

ファイバ型式名			検出距離(mm)
			FX-301					FX-301-HS	FX-305
			LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
狭光芒		FT-KS40	3,600	2,700	1,900	1,000	850	510	3,600	3,600
	サイドビュウ	FT-KV40	3,600	2,500	1,800	1,000	1,000	630	3,600	3,200
		FT-KV40W	3,600	2,000	1,400	790	810	490	3,600	3,200
		FT-KV26	710	310	220	120	120	35	800	340

■ミラー反射型

ファイバ型式名			検出距離(mm) (注1)
			FX-301					FX-301-HS	FX-305
			LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
偏光フィルタ付		FR-Z50HW	100～810	100～580	100～490	100～340	100～270	-	100～920	100～660
ウェーハマッピング		FR-KZ22E	15～330	15～210	15～170	15～80	15～90	15～24	15～370	15～240
狭光芒	ヘッドON	FR-KZ50H	20～300	20～200	20～200	20～200	20～200	20～100	20～350	20～250
狭光芒	サイドON	FR-KZ50E	20～300	20～200	20～200	20～200	20～200	20～100	20～350	20～250

(注1):検出距離は、製品同梱の反射ミラーの設置可能範囲を示します。検出物体の検出は反射ミラー設置可能範囲以下でも可能です。

■反射型

ファイバ型式名		検出距離(mm)
		FX-301					FX-301-HS	FX-305
		LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
超距離	FD-Z50HW	10～540	10～250	10～190	15～100	15～100	-	10～870	10～400

青色／緑色／赤外光タイプの検出距離

■透過型

ファイバ型式名			検出距離(mm)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
狭光芒		FT-KS40	740	280	220	420	180	81	460	190	95
	サイドビュウ	FT-KV40	710	270	210	420	180	100	290	120	53
		FT-KV40W	860	400	260	420	210	140	490	240	140
		FT-KV26	81	36	21	44	8	-	53	19	-

■ミラー反射型

ファイバ型式名			検出距離(mm) (注1)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
偏光フィルタ付		FR-Z50HW	-	-	-	-	-	-	100～410	-	-
ウェーハマッピング		FR-KZ22E	-	-	-	-	-	-	-	-	-
狭光芒	ヘッドON	FR-KZ50H	20～140	20～70	20～52	20～90	20～40	-	20～80	20～43
狭光芒	サイドON	FR-KZ50E	20～160	20～100	20～60	20～110	20～54	-	20～100	20～33

(注1):検出距離は、製品同梱の反射ミラーの設置可能範囲を示します。検出物体の検出は反射ミラー設置可能範囲以下でも可能です。

■反射型

ファイバ型式名		検出距離(mm)
		FX-301B			FX-301G			FX-301H
		LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
超距離	FD-Z50HW	-	-	-	-	-	-	-	-	-

狭光芒ファイバについては、詳細ページにてご案内しております。
狭光芒ファイバ商品情報ページをご参照ください。
>>狭光芒ファイバ商品情報ページへ

エリア

赤色光タイプの検出距離

■透過型

ファイバ型式名		検出距離(mm)
		FX-301					FX-301-HS	FX-305
		LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
スクリーン	FT-A32	3,600	3,600	3,600	2,900	2,900	1,400	3,600	3,600
	FT-A32W	3,600	3,600	3,600	2,000	2,100	900	3,600	3,600
	FT-A11	3,600	2,700	1,800	1,100	1,000	640	3,600	3,600
	FT-A11W	3,600	3,100	2,300	1,200	1,200	680	3,600	3,600
アレイ	FT-AL05	680	330	230	130	130	70	760	340

■反射型

ファイバ型式名		検出距離(mm) (注1)
		FX-301					FX-301-HS	FX-305
		LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
スクリーン	FD-A16	200	150	100	45	50	25	230	150
アレイ	FD-AL11	250	110	80	40	40	20	360	160

(注1):検出距離は、白色無光沢紙に対する値です。

青色／緑色／赤外光タイプの検出距離

■透過型

ファイバ型式名		検出距離(mm)
		FX-301B			FX-301G			FX-301H
		LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
スクリーン	FT-A32	1,800	710	400	970	320	180	910	340	150
	FT-A32W	2,000	830	420	1,000	350	180	910	340	150
	FT-A11	880	420	270	430	220	120	500	220	120
	FT-A11W	820	420	280	460	220	140	520	240	140
アレイ	FT-AL05	100	48	32	56	27	18	54	27	18

■反射型

ファイバ型式名		検出距離(mm) (注1)
		FX-301B			FX-301G			FX-301H
		LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
スクリーン	FD-A16	19	14	-	20	13	-	18	15	-
アレイ	FD-AL11	33	16	10	18	8	4.5	12	10	6

(注1):検出距離は、白色無光沢紙に対する値です。

エリアファイバについては、詳細ページにてご案内しております。

エリアファイバ商品情報ページをご参照ください。

>>エリアファイバ商品情報ページへ

限定反射型

赤色光タイプの検出距離

■反射型

ファイバ型式名		検出距離(mm) (注1)
		FX-301					FX-301-HS	FX-305
		LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
ガラス基板検出	FD-L32H	0～50	15～35	16～29	-	-	-	0～60	0～36
	FD-L30A	0～43	0～37	0～32	0～26	0～26	2～15	0～50	0～40
	FD-L31A	4～33	5～32	5～32	6～18	6～18	-	4～33	5～32
	FD-L22A	0～23	0～23	0～19	1～17	1～17	2～13	0～26	0～23
	FD-L23	0～30	0～30	1～28	2～27	2～27	4～18	0～30	0～30
	FD-L11	0～8	0～7	0～7	0～6	0～6	0～5	0～9	0～8
	FD-L10	0～4.5	0～4	0～3.8	0～3.5	0～3.5	0～3	0～4.7	0～4.5
	FD-L21	2～18	3～16	3～15	4～11	5～11	-	2～19	2～16
	FD-L21W	3～14	6～12	7～12	-	-	-	3～14.5	4～14
汎用	FD-L20H	2～23	4～14	4.5～11	5～8.5	4.8～9.5	5～7.5	1～29	3～17
超小型	FD-L12W	0.5～8	1～5.5	1～5	-	-	-	0.5～9	1～6.5

(注1):検出距離は、透明ガラス板100×100×t0.7mm（FD-L32HはR端面、FD-L21およびFD-L21Wはt2mm）［FD-L20Hは白色無光沢紙、FD-L10はシリコンウェーハ100×100mm］に対する値です。

青色／緑色／赤外光タイプの検出距離

■反射型

ファイバ型式名		検出距離(mm) (注1)
		FX-301B			FX-301G			FX-301H
		LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
ガラス基板検出	FD-L32H	-	-	-	-	-	-	-	-	-
	FD-L30A	-	-	-	-	-	-	-	-	-
	FD-L31A	-	-	-	-	-	-	-	-	-
	FD-L22A	-	-	-	-	-	-	-	-	-
	FD-L23	-	-	-	-	-	-	-	-	-
	FD-L11	7	6.5	0.5～5.5	6.5	1～4	-	6.5	1～4.5	-
	FD-L10	0～3.5	0～3	0.5～2.5	0～3	1～2	-	0～3	1～2	-
	FD-L21	-	-	-	-	-	-	-	-	-
	FD-L21W	-	-	-	-	-	-	-	-	-
汎用	FD-L20H	4.5～10	5～9	5.5～8	5～9	5.5～8	-	4.9～8.5	-	-
超小型	FD-L12W	-	-	-	-	-	-	-	-	-

(注1):検出距離は、透明ガラス板100×100×t0.7mm（FD-L32HはR端面、FD-L21およびFD-L21Wはt2mm）［FD-L20Hは白色無光沢紙、FD-L10はシリコンウェーハ100×100mm］に対する値です。

限定反射型ファイバについては、詳細ページにてご案内しております。

限定反射型ファイバ商品情報ページをご参照ください。

>>限定反射型ファイバ商品情報ページへ

ミラー反射型

赤色光タイプの検出距離

■ミラー反射型

ファイバ型式名			検出距離(mm) (注1)
			FX-301					FX-301-HS	FX-305
			LONG	STD	FAST	H-SP	S-D	H-SP	U-LG	STDF
偏光フィルタ付		FR-Z50HW	100～810	100～580	100～490	100～340	100～270	-	100～920	100～660
ウェーハマッピング		FR-KZ22E	15～330	15～210	15～170	15～80	15～90	15～24	15～370	15～240
狭光芒	ヘッドON	FR-KZ50H	20～300	20～200	20～200	20～200	20～200	20～100	20～350	20～250
狭光芒	サイドON	FR-KZ50E	20～300	20～200	20～200	20～200	20～200	20～100	20～350	20～250

(注1):検出距離は、製品同梱の反射ミラーの設置可能範囲を示します。検出物体の検出は反射ミラー設置可能範囲以下でも可能です。

青色／緑色／赤外光タイプの検出距離

■ミラー反射型

ファイバ型式名			検出距離(mm) (注1)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
偏光フィルタ付		FR-Z50HW	-	-	-	-	-	-	100～410	-	-
ウェーハマッピング		FR-KZ22E	-	-	-	-	-	-	-	-	-
狭光芒	ヘッドON	FR-KZ50H	20～140	20～70	20～52	20～90	20～40	-	20～80	20～43
狭光芒	サイドON	FR-KZ50E	20～160	20～100	20～60	20～110	20～54	-	20～100	20～33

(注1):検出距離は、製品同梱の反射ミラーの設置可能範囲を示します。検出物体の検出は反射ミラー設置可能範囲以下でも可能です。

ミラー反射型ファイバについては、詳細ページにてご案内しております。

ミラー反射型ファイバ商品情報ページをご参照ください。

>>ミラー反射型ファイバ商品情報ページへ

耐薬品

赤色光タイプの検出距離

■透過型

ファイバ型式名		検出距離(mm) (注1)
		FX-301/305
		U-LG	LONG	STDF	STD	FAST	H-SP	S-D
耐薬品	FT-Z802Y	3,500	3,500	3,000	1,500	1,000	500	530
	FT-HL80Y	3,500 (注2)	3,500 (注2)	1,800	1,350	900	450	480
	FT-L80Y	3,500	3,500	2,000	1,500	1,000	500	530
	FT-V80Y	1,000	800	500	400	280	120	140

(注1):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

(注2):ファイバの長さの関係により、実用上3,500mm以下としてあります。

■反射型

ファイバ型式名		検出距離(mm) (注1)(注2)
		FX-301/305
		U-LG	LONG	STDF	STD	FAST	H-SP	S-D
耐薬品	FD-S60Y	410	360	250	170	120	65	70

(注1):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

(注2):検出距離は、白色無光沢紙に対する値です。

青色／緑色／赤外光タイプの検出距離

■透過型

ファイバ型式名		検出距離(mm) (注1)
		FX-301B			FX-301G			FX-301H
		LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
耐薬品	FT-Z802Y	320	160	120	160	80	60	320	160	120
	FT-HL80Y	80	40	25	110	55	40	1,100	550	350
	FT-L80Y	160	80	50	160	80	50	400	200	150
	FT-V80Y	120	60	35	80	40	25	75	38	24

(注1):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

■反射型

ファイバ型式名		検出距離(mm) (注1)(注2)
		FX-301B			FX-301G			FX-301H
		LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
耐薬品	FD-S60Y	50	20	3～12	28	3～9	-	30	2～13	5～6.5

(注1):検出距離の標準検出物体はファイバによって異なります。

(注2):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

耐薬品ファイバについては、詳細ページにてご案内しております。

耐薬品ファイバ商品情報ページをご参照ください。

>>耐薬品ファイバ商品情報ページへ

耐熱

赤色光タイプの検出距離

■透過型

種類	耐熱温度	ファイバ型式名	検出距離(mm) (注1)
			FX-301/305
			U-LG	LONG	STDF	STD	FAST	H-SP	S-D
耐熱	350℃	FT-H35-M2	750	550	330	280	200	85	90
	350℃	FT-H35-M2S6	750	550	330	280	200	85	90
	200℃	FT-H20W-M1	420	310	180	140	100	40	50
	200℃	FT-H20-M1	750	550	320	280	200	85	90
	130℃	FT-H13-FM2	1,200	880	550	440	300	150	155
耐熱・ジョイント	200℃	FT-H20-J20-S	530	390	225	200	140	60	60
		FT-H20-J30-S	530	390	225	200	140	60	60
		FT-H20-J50-S	530	390	225	200	140	60	60
		FT-H20-VJ50-S	840	550	370	280	200	90	90
		FT-H20-VJ80-S	840	550	370	280	200	90	90

(注1):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

■反射型

種類		耐熱温度	ファイバ型式名	検出距離(mm) (注1)
				FX-301/305
				U-LG	LONG	STDF	STD	FAST	H-SP	S-D
耐熱	ネジ型	350℃	FD-H35-M2	300	270	150	140	100	35	47
			FD-H35-M2S6	300	270	150	140	100	35	47
			FD-H35-20S	190	160	80	80	57	20	26
		200℃	FD-H20-M1	300	270	150	140	100	35	47
		200℃	FD-H20-21	300	270	150	140	100	35	47
		130℃	FD-H13-FM2	410	310	200	140	100	55	47
	限定反射型ガラス基板検出	300℃	FD-H30-L32	0～20	0～15	0～10	0～10	1～8	使用不可	2～6
		250℃	FD-H25-L43	3～28	3～25	4～23	4～20	4～19	4～16	4～16
		250℃	FD-H25-L45	5～42	6～41	6～40	7～38	-	-	-
		180℃	FD-H18-L31	0～20	0～15	0～10	0～10	1～8	使用不可	2～6

(注1):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください

青色／緑色／赤外光タイプの検出距離

■透過型

種類	耐熱温度	ファイバ型式名	検出距離(mm) (注1)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
耐熱	350℃	FT-H35-M2	100	50	35	50	25	18	550	280	160
	350℃	FT-H35-M2S6	100	50	35	50	25	18	550	280	160
	200℃	FT-H20W-M1	44	22	14	22	11	7	220	100	70
	200℃	FT-H20-M1	100	50	35	50	25	18	550	280	160
	130℃	FT-H13-FM2	72	36	26	32	16	10	70	35	25
耐熱・ジョイント	200℃	FT-H20-J20-S	60	20	-	35	-	-	20	-	-
		FT-H20-J30-S	60	20	-	35	-	-	20	-	-
		FT-H20-J50-S	60	20	-	35	-	-	20	-	-
		FT-H20-VJ50-S	85	30	-	50	-	-	30	-	-
		FT-H20-VJ80-S	85	30	-	50	-	-	30	-	-

(注1):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください

■反射型

種類		耐熱温度	ファイバ型式名	検出距離(mm) (注1)
				FX-301B			FX-301G			FX-301H
				LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
耐熱	ネジ型	350℃	FD-H35-M2	36	18	12	20	10	7	140	70	45
			FD-H35-M2S6	36	18	12	20	10	7	140	70	45
			FD-H35-20S	22	11	7	12	6	4	80	40	28
		200℃	FD-H20-M1	36	18	12	20	10	7	140	70	45
		200℃	FD-H20-21	36	18	12	20	10	7	140	70	45
		130℃	FD-H13-FM2	20	11	7	20	11	7	25	12	8
	限定反射型ガラス基板検出	300℃	FD-H30-L32	-	-	-	-	-	-	-	-	-
		250℃	FD-H25-L43	-	-	-	-	-	-	-	-	-
		250℃	FD-H25-L45	-	-	-	-	-	-	-	-	-
		180℃	FD-H18-L31	-	-	-	-	-	-	-	-	-

(注1):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

耐熱ファイバについては、詳細ページにてご案内しております。

耐熱ファイバ商品情報ページをご参照ください。

>>耐熱ファイバ商品情報ページへ

ワンタッチ取り付け方式耐真空

赤色光タイプの検出距離

■透過型

ファイバ型式名			検出距離(mm)(注1)
			FX-301/305
			U-LG	LONG	STDF	STD	FAST	H-SP	S-D
耐真空	透過型	FT-40V	350	250	150	125	90	50	40

(注1):大気側ファイバFT-J9(別売)はフリーカットタイプです。フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

■反射型

ファイバ型式名			検出距離(mm)(注1)
			FX-301/305
			U-LG	LONG	STDF	STD	FAST	H-SP	S-D
耐真空	長距離反射型	FD-KZ50V	20～300	20～200	20～150	25～100	30～100	-	-
耐真空	限定反射型	FD-L10V	1.5～6	0～8	0～11	1.5～5	2～4	-	-

(注1):大気側ファイバFT-J9(別売)はフリーカットタイプです。フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

青色／緑色／赤外光タイプの検出距離

■透過型

ファイバ型式名			検出距離(mm)(注1)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
耐真空	透過型	FT-40V	40	20	-	20	-	-	20	-	-

(注1):大気側ファイバFT-J9(別売)はフリーカットタイプです。フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

■反射型

ファイバ型式名			検出距離(mm)(注1)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
耐真空	長距離反射型	FD-KZ50V	30～40	-	-	-	-	-	-	-	-
耐真空	限定反射型	FD-L10V	-	-	-	-	-	-	-	-	-

(注1):大気側ファイバFT-J9(別売)はフリーカットタイプです。フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

ワンタッチ取り付け方式耐真空ファイバについては、詳細ページにてご案内しております。

ワンタッチ取り付け方式耐真空ファイバ商品情報ページをご参照ください。

>>ワンタッチ取り付け方式耐真空ファイバ商品情報ページへ

耐真空

赤色光タイプの検出距離

■透過型

ファイバ型式名			検出距離(mm)
			FX-301/305
			U-LG	LONG	STDF	STD	FAST	H-SP	S-D
耐真空	透過型	FT-H30-M1V-S	350	250	150	125	90	50	40

■反射型

ファイバ型式名			検出距離(mm)
			FX-301/305
			U-LG	LONG	STDF	STD	FAST	H-SP	S-D
耐真空	反射型	FD-H30-KZ1V-S	20～300	20～200	20～150	25～130	30～100	使用不可	使用不可
耐真空	限定反射型	FD-H30-L32V-S	0～11	0～8	1.5～6	1.5～5	2～4	使用不可	使用不可

青色／緑色／赤外光タイプの検出距離

■透過型

ファイバ型式名			検出距離(mm)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
耐真空	透過型	FT-H30-M1V-S	40	20	-	20	-	-	20	-	-

■反射型

ファイバ型式名			検出距離(mm)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
耐真空	反射型	FD-H30-KZ1V-S	30～40	-	-	-	-	-	-	-	-
耐真空	限定反射型	FD-H30-L32V-S	-	-	-	-	-	-	-	-	-

耐真空ファイバについては、詳細ページにてご案内しております。

耐真空ファイバ商品情報ページをご参照ください。

>>耐真空ファイバ商品情報ページへ

受注終了品

メタルゼロ

赤色光タイプの検出距離

■透過型

ファイバ型式名			検出距離(mm) (注1)
			FX-301/305
			U-LG	LONG	STDF	STD	FAST	H-SP	S-D
ネジ型	M4	FT-41	1,000	780	500	400	280	150	130

(注1):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください

■反射型

ファイバ型式名			検出距離(mm) (注1)
			FX-301/305
			U-LG	LONG	STDF	STD	FAST	H-SP	S-D
ネジ型	M4	FD-G40	150	110	65	55	42	15	19
ネジ型	M6	FD-G60	410	310	200	140	100	55	47

(注1):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください

青色／緑色／赤外光タイプの検出距離

■透過型

ファイバ型式名			検出距離(mm) (注1)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
ネジ型	M4	FT-41	150	75	40	70	35	24	50	25	18

(注1):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください

■反射型

ファイバ型式名			検出距離(mm) (注1)
			FX-301B			FX-301G			FX-301H
			LONG	STD	FAST	LONG	STD	FAST	LONG	STD	FAST
ネジ型	M4	FD-G40	22	11	8	12	6	4	7	3.5	2
ネジ型	M6	FD-G60	46	23	15	24	12	8	20	10	7

(注1):フリーカットタイプのファイバは、末端部の処理によっては検出距離が最大20%短くなる場合がありますのでご注意ください。

メタルゼロファイバについては、詳細ページにてご案内しております。

メタルゼロファイバ商品情報ページをご参照ください。

>>メタルゼロファイバ商品情報ページへ

------------------------------ Tab8 showing ------------------------------

[1] ファイバロックレバーを倒します。

[2] ファイバを挿入口よりゆっくりと止まるところまで挿入します。（注1）

[3] ファイバロックレバーを止まるところまで戻します。

(注1):ファイバを止まるところまで挿入しないと、検出距離が短くなりますのでご注意ください。耐屈曲ファイバは挿入の際、折れ曲がる場合がありますので慎重に挿入してください。

(注2):同軸反射型ファイバ（FD-G4、FD-FM2など）の場合、中心ファイバ（単芯）を投光部へまた外周ファイバ（複芯）を受光部へ装着してください。逆にすると検出精度が低下しますのでご注意ください。

増設

アンプの増設および取り外しは、必ず電源を切ってから行なってください。
アンプの増設台数により使用周囲温度が異なりますので、必ずご確認ください。
2台以上増設する場合は、必ずDINレールに取り付けてください。
DINレールへの取り付け状態によりアンプが動く場合や、アンプ同士を密着取り付けして増設する場合は、別売のエンドプレート（MS-DIN-E）で両端からはさみ込むようにして取り付けてください。
増設は、最大15台までです。（合計16台まで）
2台以上増設する場合、2台目以降に使用するワンタッチケーブルは、子ケーブル（CN-71-C□／CN-72-C□）をご使用ください。
アンプを密着しないで並列に並べて取り付ける場合は、必ず別売のエンドプレート（MS-DIN-E）を各アンプの両端に取り付けるか、FX-301（P）、FX-305（P）に付属のアンプ保護シール（FX-MB1）の通信窓用シールを各アンプの通信用窓に貼り付けてください。
FX-301（P）、FX-301B/G/H（P）、FX-305（P）間では、自動干渉防止機能以外の設定を通信することができません。連結して使用する場合は、同一機種ごとにまとめてください。但し、FX-301（P）-HSは干渉防止機能をはじめとした光通信機能を装備していませんので、密着して取り付ける場合はご注意ください。
コネクタタイプFX-301（P）とケーブルタイプFX-301（P）-C1を並べて使用する場合は、ワンタッチケーブルによる電源の共有化ができませんので同一機種ごとにまとめてください。
FX-301（P）バージョンアップ品、FX-305（P）とFX-301（P）従来品、FX-301B/G/H（P）を並べて使用する場合は、コネクタ側からみて従来品の右側へFX-301（P）バージョンアップ品およびFX-305（P）を取り付けてください。詳細については、連結に関する注意事項をご参照ください。バージョンアップ品と従来品の違いについては、「バージョンアップ品と従来品の違い」をご参照ください。
本製品とFX-301（P）-F/F7間では、通信機能が異なります。連結して使用する場合は、FX-301（P）、FX-305（P）に付属のアンプ保護シール（FX-MB1）をアンプの通信用窓に貼り付ける等の処理をしてください。

増設方法

製品群A	FX-301（P）：従来品（注1）、 FX-301G（P）/B（P）/H（P）、 FX-41□（P）、LS-401（P）（注2）
製品群B	FX-301（P）：バージョンアップ品（注1）、 FX-305（P）、FX-301（P）-C1

(注1):FX-301（P）の従来品とバージョンアップ品の違いについては、「バージョンアップ品と従来品の違い｣をご参照ください。

(注2):LS-401（P）とデジタルファイバアンプを連結して使用する場合は、LS-401（P）を必ずコネクタ側から見て一番左側へ接続してください。

上図〈図B〉のような順序で製品群Aと製品群Bを連結する場合は光通信ができません。光通信を行なう場合、上図〈図A〉の順序で連結してください。〈図A〉の順序に並び換えができない場合、以下の[1]または[2]の対策を行なってください。

[1]FX-301（P）バージョンアップ品、FX-305（P）、FX-301（P）-C1に付属のアンプ保護シール（FX-MB1）の通信窓用シールをアンプの通信窓へ貼り付ける。

[2]上記[1]の対応ができない場合、製品群Bの通信仕様を変更する。

製品群Bの通信仕様の変更方法

製品群Bの通信仕様は、以下の手順で変更してください。通信仕様は、必ず“（製品群Aの通信仕様）”または“（光通信の停止）”に設定してください。

(注4):通信仕様を“（製品群Aの通信仕様）”で設定する場合、必ず製品を密着取り付けしてください。また、以下の点にご注意ください。

使用環境などにより光通信機能が使用できない場合があります。
一括チャンネルロードおよびセーブは行なわないでください。

各部の名称

(注1):FX-305（P）は、出力1動作表示灯（橙色）になります。

(注2):FX-305（P）は、出力2動作表示灯（橙色）になります。

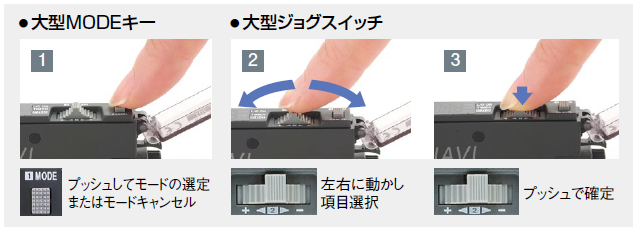

操作方法

電源投入後、通信セルフチェックを行ない、通常状態［MODE表示灯は“RUN（緑色）”が点灯し、デジタル表示部は入光量］を表示します。
MODEキーを押すと下図のようにモードが切り換わります。

ジョグスイッチを押すと設定が確定します。

MODEキーを2秒以上押すと“RUNモード”に戻ります。

設定途中でMODEキーを押すとキャンセルができます。

FX-305（P）について

FX-305（P）は独立した2出力を装備していますが、出力1と出力2で個別に設定できる内容は、下記の項目のみです。下記の項目以外は、共通の内容になります。

[1]しきい値 [2]出力動作 [3]タイマ動作とタイマ時間 [4]検出モード

ティーチング

MODE表示灯・TEACH（黄色）のとき、通常モード（2点ティーチング、リミットティーチング、フルオートティーチング）またはウィンドコンパレータモード（1点、2点、3点ティーチング）［FX-305（P）のみ］のいずれかでしきい値の設定が行なえます。

2点ティーチングの場合

ワークのある状態とない状態の2点をティーチングし、しきい値を設定する方法です。通常は、この方法で設定します。

手順	内　容	表示部
[1]	ファイバを検出範囲内に設置します。 MODEキーを押して、ティーチングモード〔MODE表示灯・TEACH（黄色）〕にします。
[2]	FX-305（P）は、事前に出力1または出力2のどちらかを選択します。ワークのある状態でジョグスイッチを押します。ティーチングが受け付けられると、読み込んだ入光量が点滅表示されます。
[3]	MODE表示灯・TEACH（黄色）が点滅します。ワークのない状態でジョグスイッチを押します。
[4]	ティーチングが受け付けられると、読み込んだ入光量が点滅表示され、しきい値がワークのある状態とない状態の入光量の中間に設定されます。その後、安定度の判定結果が表示されます。・安定して検出できる場合：表示部が点滅。・安定して検出できない場合：表示部が点滅。
[4]
[5]	しきい値が表示されます。
[6]	表示部にが点滅表示されます。（FX-301B/G/Hのみ）
[7]	表示部には、入光量が表示され、設定終了です。

(注1):しきい値設定後に、ファイバを動かしたり、折り曲げたりしないでください。検出が不安定になることがあります。

(注2):反射型ファイバを使用している場合、手順[2]と手順[3]でワークのない状態でジョグスイッチを押すと最大感度に設定されます。

フルオートティーチングの場合

ラインを止めずにワークを動かしたままの状態でしきい値設定をしたいときに、フルオートティーチングで設定します。

手順	内　容	表示部
[1]	ファイバを検出範囲内に設置します。 MODEキーを押して、ティーチングモード〔MODE表示灯・TEACH（黄色）〕にします。
[2]	FX-305（P）は、事前に出力1または出力2のどちらかを選択します。ラインにワークが流れている状態で、ジョグスイッチを0.5秒以上押し続けます。（サンプリング中の入光量を表示）
[3]	表示部にが表示され、ワークが通過したらジョグスイッチを離します。
[4]	ティーチングが受け付けられると、読み込んだ入光量が点滅表示され、しきい値がワークのある状態とない状態の入光量の中間に設定されます。その後、安定度の判定結果が表示されます。・安定して検出できる場合：表示部が点滅。・安定して検出できない場合：表示部が点滅。
[4]
[5]	しきい値が表示されます。
[6]	表示部にが点滅表示されます。（FX-301B/G/Hのみ）
[7]	表示部には、入光量が表示され、設定終了です。

(注1):しきい値のシフト量をPROモードで切り換えることができます。設定方法の詳しい内容については、「PROモード操作ガイド」をご参照ください。

（－45～45%まで、5%単位で設定可能。初期値は0%。）

(注2):しきい値設定後に、ファイバを動かしたり、折り曲げたりしないでください。検出が不安定になることがあります。

リミットティーチングの場合

ワークのない状態（入光量が安定した状態）のみをティーチングし、背景物体がある場合の検出や微小物体検出をするためのしきい値を設定する方法です。

手順	内　容	表示部
[1]	ファイバを検出範囲内に設置します。 MODEキーを押して、ティーチングモード〔MODE表示灯・TEACH（黄色）〕にします。
[2]	FX-305（P）は、事前に出力1または出力2のどちらかを選択します。ワークのない状態でジョグスイッチを押します。ティーチングが受け付けられると、読み込んだ入光量が点滅表示されます。
[3]	MODE表示灯・TEACH（黄色）が点滅します。ジョグスイッチを＋側または－側に回します。
[4]	ジョグスイッチを“＋”側に回すと右から左へ表示部がスクロール（2周回）（注1）し、[1]に対して約15%高しきい値側にシフトします（注2）。反射型ファイバ使用時に使用します。ジョグスイッチを“－”側に回すと左から右へ表示部がスクロール（2周回）（注1）し、②に対して約15%低しきい値側にシフトします（注2）。透過型ファイバ使用時に使用します。
[5]	その後、設定シフト量の変更ができるかどうかが表示されます。・変更できる場合：表示部が点滅。・変更できない場合：表示部が点滅。
[5]
[6]	しきい値が表示されます。
[7]	表示部にが点滅表示されます。（FX-301B/G/Hのみ）
[8]	表示部には、入光量が表示され、設定終了です。

(注1):FX-301B/G/Hはスクロール表示しません。

(注2):シフト量の約15%は初期値です。シフト量は、PROモードで約5～80%（5%単位）で切り換えることができます。設定方法の詳しい内容については、『PROモード操作ガイド』をご参照ください。

(注3):しきい値設定後に、ファイバを動かしたり、折り曲げたりしないでください。検出が不安定になることがあります。

接触式液面検出ファイバFD-F8Yと組み合わせたときのしきい値設定およびパイプ取付式液面検出ファイバFD-F4□と組み合わせたときのしきい値設定は、Webサイトより取扱説明書をダウンロードしてご確認ください。

FX-305（P）のウィンドコンパレータモードのティーチングについては別途用意しております「PROモード操作ガイド」をご参照ください。

しきい値の微調整

手順	内　容	表示部
[1]	MODEキーを押して、しきい値微調整モード〔MODE表示灯・ADJ（黄色）〕にします。
[2]	FX-305（P）は、事前に出力1または出力2のどちらかを選択します。しきい値を上げる（感度を下げる）場合、ジョグスイッチを“＋”側に回すとしきい値がゆっくり上がり、回し続けるとしきい値が早送りで上がります。しきい値を下げる（感度を上げる）場合、ジョグスイッチを“－”側に回すとしきい値がゆっくり下がり、回し続けるとしきい値が早送りで下がります。
[3]	ジョグスイッチを押して、しきい値を確定します。

出力動作の設定

手順	内　容	表示部
[1]	MODEキーを押して、出力動作設定モード〔MODE表示灯・L/D（黄色）〕にします。
[2]	FX-305（P）は、事前に出力1または出力2のどちらかを選択します。ジョグスイッチを“＋”側または “－”側に回すと出力動作が切り換わります。
[3]	ジョグスイッチを押すと確定します。

タイマ動作の設定

MODE表示灯・TIMER（黄色）のとき、タイマ種類および、タイマを使用するか使用しないかの設定が行なえます。FX-301B/G/Hの場合、タイマ種類はPROモードで設定します。
またFX-301□（-HS）には、接続機器の応答時間が遅い場合などに便利なオフディレイタイマと、通過に要する時間の長い物体のみを検出するのに便利なオンディレイタイマ、および接続機器の入力条件により信号時間が一定でなくてはならない場合に最適なワンショットタイマが装備されています。［FX-305（P）には、さらにオンディレイ・オフディレイ、オンディレイ・ワンショットタイマを装備］
オフディレイタイマ、オンディレイタイマおよびワンショットタイマのタイマ時間の設定方法については、『PROモード操作ガイド』をご参照ください。

配線

配線作業や連結作業は、必ず電源を切った状態で行なってください。
電源入力は、定格を超えないよう電源変動をご確認ください。
定格範囲以上の電圧の印加や、直接交流電源に接続すると、破損や焼損のおそれがありますので、ご注意ください。
電源に市販のスイッチングレギュレータをご使用になる場合には、必ず電源のフレームグランド（F.G.）端子を接地してください。
センサ取り付け部周辺にノイズ発生源となる機器（スイッチングレギュレータ、インバータモータなど）をご使用の場合は、機器のフレームグランド（F.G.）端子を必ず接地してください。
負荷の短絡や誤配線は、破損や焼損のおそれがありますので、ご注意ください。
高圧線や動力線との並行配線や、同一配線管の使用は避けてください。誘導による誤動作の原因となります。
直流電源には、必ず絶縁トランスをご使用ください。オートトランス（単巻トランス）をご使用になると、本体や電源を破損することがあります。
コネクタタイプのケーブルには、必ず別売のワンタッチケーブルをご使用ください。また、ケーブル延長をする場合は、0.3mm²以上のケーブルにて全長100mまで可能です。
（5～8台増設時：50m、9～16台増設時：20m）
但し、ノイズを避けるため、配線はできる限り短くしてください。
ケーブル延長をすると残留電圧が増加しますので、ご注意ください。

キーロック機能

RUNモードの状態でジョグスイッチとMODEキーを同時に2秒以上（注1）押し続けると、キー操作がロックされ、しきい値確認機能またはアジャスト機能（アジャストロック解除時のみ有効）のみ有効となります。
もう一度2秒以上（注1）押し続けると、ロックが解除されます。

(注1):FX-301B/G/H（P）は、3秒以上です。

その他

投光量可変機能の投光停止を「オフ」から「オン」させる場合、出力が不安定になる場合があります。投光開始後の0.5秒間は、出力制御を避けてご使用ください。
電源投入時の過渡的状態（0.5s）を避けてご使用ください。
種類にもよりますが、ラピッドスタート式や高周波点灯式の蛍光灯の光は、検出に影響を及ぼす場合がありますので、直接入光しないようにご注意ください。
屋外で使用しないでください。
蒸気、ホコリなどの多い所での使用は避けてください。
シンナーなどの有機溶剤や水、油、油脂が直接かからないようにご注意ください。
引火性、爆発性ガスの雰囲気中での使用はできません。
製品の分解修理・改造などは、絶対にしないでください。

FX-300シリーズ　機能一覧表

	従来機種			新機種
	標準タイプ	高機能タイプ	高速タイプ	標準タイプ	高速タイプ	高機能タイプ
	FX-301（P）（バージョンアップ前）	FX-302（P）	FX-303（P）	FX-301（P）（-C1）（バージョンアップ品）	FX-301（P）-HS	FX-305（P）
4元素発光素子＋APC回路	×	×	×	○	○	○
4元素発光素子のみ	○（注1）	○	○	－	－	－
投光量可変機能	×	×	×	○	○	○
減光モード（S-D）	○（注1）	○	×	○	○	－
9,999digits表示	×	×	×	×	×	○
応答時間（最速）	150μs	300μs	90μs	65μs	35μs	65μs
干渉防止機能（最大有効台数）	装備（4）	装備（8）	なし（0）	装備（4）	なし（0）	装備（16）
独立2出力	×	×	×	×	×	○
警報出力機能	×	×	×	×	×	○
エラー出力機能	×	×	×	×	×	○
微分検出	×	×	×	×	×	○
ウィンドコンパレータモード	×	○	×	×	×	○

組み合わせ可能な周辺ユニット

データバンクチャンネル切換ユニット FX-CH（-P）	○	○	×	×	×	×
外部入力ユニット FX-CH2（-P）	×	×	×	○	×	○
上位通信ユニット SC-GU1-485	×	×	×	○（注2）	×	○

(注1):FX-301B/G/Hを除く。

(注2):FX-301（P）-C1を除く。

FX-301（赤色光タイプ）バージョンアップ品と従来品の違い

2004年6月生産分より、以下の内容にてバージョンアップを行ないました。

外観の変更点

・従来品とバージョンアップ品との確認は、側面の印刷が“両側なのか” “片側なのか”で判断できます。

機能アップに関して

1. 応答時間の追加

既存の応答時間4モード［高速（FAST）、減光（S-D）、標準（STD）、長距離（LONG）］に超高速モード（H-SP）を追加します。

のにて変更します。

2. タイマ時間の延長

タイマ時間は、500msまでの設定範囲でしたが、9999msまで設定範囲を拡大しました。

3. 投光量可変機能

投光量を4段階で可変できます。（投光停止を含めると5段階になります。）

4. バックアップ、コピーロック、キーロック機能の追加
コピーロック：コピー機能、データバンク機能の通信可否を選択。

バックアップ：ティーチング時のしきい値をEEPROMへ書き込み（記憶）するかどうかを選択。
キーロック：スイッチによる入力を無効化し、故意の設定変更を防ぎます。

操作変更に関して

1. タイマ選択の方法

従来品：PRO1モードにてタイマ種類変更。
NAVIモードの“TIMER”ではタイマON／OFFの選択のみ。

変更後：NAVIモード“TIMER”でタイマの種類まで変更可能。

2. RUN中しきい値の確認

ジョグスイッチを倒すことで、しきい値の確認が可能。

表示変更に関して

1. 感度余裕度の点滅確認

ティーチング後の安定余裕度の表示方法を変更しました。

従来品：感度余裕度を安定表示灯の点滅回数で表示。

2. ダイレクトコードの初期値変更

ダイレクトコードの出荷状態を変更しました。

従来品　0000 → 変更後　0004

※タイマ時間の初期値が10msであり、ダイレクトコードで10msは“4”ですので修正を行ないました。

内部回路の変更に関して

1. APC回路搭載

長期間の安定検出を可能にする4元素発光素子に加え、電源投入時などの安定性を向上させる回路を搭載しました。

連結に関する注意事項

従来品（FX-301B/G/Hも含む）とバージョンアップ品を連結してご使用になる場合は、連結に関する注意事項をご参照ください。

設定項目一覧

設定項目は大別すると、基本設定を行なう「NAVIモード」と、詳細設定を行なう「PROモード」の構成になっています。

デジタルファイバセンサ FX-300

基本情報

特長

初心者でも使えるMODE NAVI

しきい値の確認が容易

種類・価格

アンプ コネクタタイプ

ワンタッチケーブル FX-301□用

親ケーブル

子ケーブル

ワンタッチケーブル FX-305(P)用

親ケーブル

子ケーブル

エンドプレート

オプション

アンプ取付金具

ファイバアンプ保護シール

外部機器接続用コネクタ（e-CON）の推奨品のご案内

その他

仕様

標準タイプ

高速タイプ/高機能タイプ

寸法図

FX-301□FX-305（P）

FX-301-C1FX-301P-C1

CN-73-C□

CN-71-C□

MS-DIN-2

MS-DIN-E

検出特性

FT-31

FT-42

FT-A11

FT-E13

FT-S21

FD-41

FD-61

FD-62

FD-E13

FD-S31

ファイバ一覧

ファイバラインアップ

ナット型

赤色光タイプの検出距離

青色／緑色／赤外光タイプの検出距離

超品質

赤色光タイプの検出距離

青色／緑色／赤外光タイプの検出距離

ネジ型

赤色光タイプの検出距離

青色／緑色／赤外光タイプの検出距離

円柱型

赤色光タイプの検出距離

青色／緑色／赤外光タイプの検出距離

スリーブ

赤色光タイプの検出距離

青色／緑色／赤外光タイプの検出距離

フラット型

赤色光タイプの検出距離

青色／緑色／赤外光タイプの検出距離

狭光芒

赤色光タイプの検出距離

青色／緑色／赤外光タイプの検出距離

エリア

赤色光タイプの検出距離

青色／緑色／赤外光タイプの検出距離

限定反射型

赤色光タイプの検出距離

青色／緑色／赤外光タイプの検出距離

ミラー反射型

赤色光タイプの検出距離

青色／緑色／赤外光タイプの検出距離

耐薬品

赤色光タイプの検出距離

青色／緑色／赤外光タイプの検出距離

耐熱

赤色光タイプの検出距離

青色／緑色／赤外光タイプの検出距離

ワンタッチ取り付け方式耐真空

赤色光タイプの検出距離

アンプ　コネクタタイプ

ワンタッチケーブル　FX-301□用

ワンタッチケーブル　FX-305(P)用

FX-301□
FX-305（P）

FX-301-C1
FX-301P-C1

FX-300シリーズ　機能一覧表

4. バックアップ、コピーロック、キーロック機能の追加
コピーロック：コピー機能、データバンク機能の通信可否を選択。

制御部品・電子デバイス商品
技術サポート

FAデバイス商品
技術サポート

産業用モータ
技術サポート

ご購入に関する
ご相談窓口
