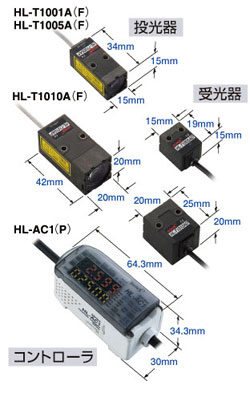

超小型レーザラインセンサ HL-T1

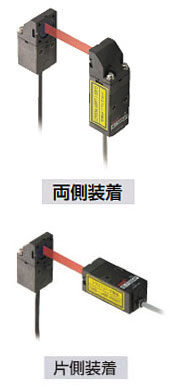

（注1）：投光器、受光器両方に装着する場合、2式必要です。

コントローラ

種類	形状	型式名	出力	標準価格 <税別>
NPN出力タイプ		HL-AC1	NPNトランジスタ オープンコレクタ (判定出力) 電流／電圧出力 (リニア出力)	オープン
PNP出力タイプ		HL-AC1P	PNPトランジスタ オープンコレクタ (判定出力) 電流／電圧出力 (リニア出力)

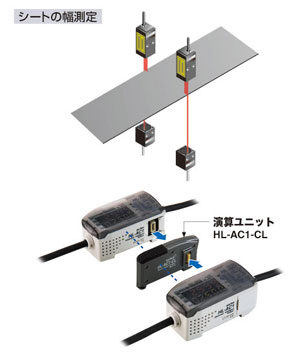

演算ユニット

形状	型式名	標準価格 <税別>
	HL-AC1-CL	オープン

寸法図

単位mm

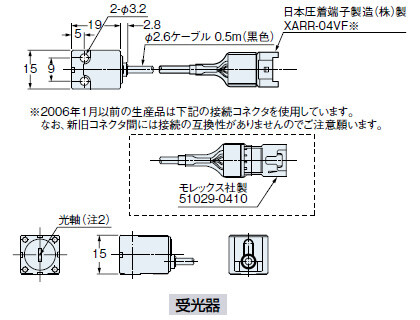

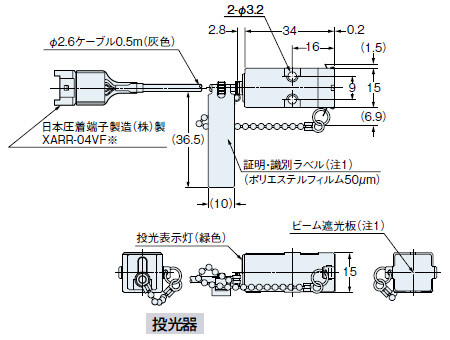

HL-T1001A（F）
HL-T1005A（F）

センサヘッド

（注1）：IEC/EN/JIS/GB/KS規格適合タイプには、ビーム遮光板および証明・識別ラベルはありません。
（注2）：HL-T1001A（F）の受光器には、スリットはありません。

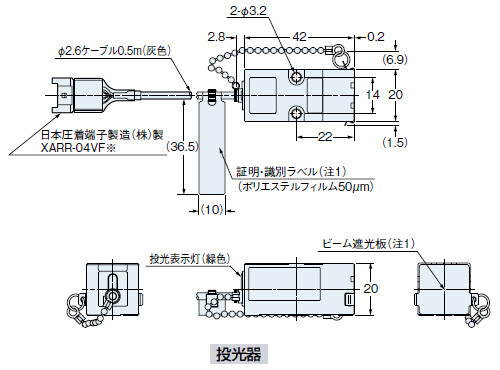

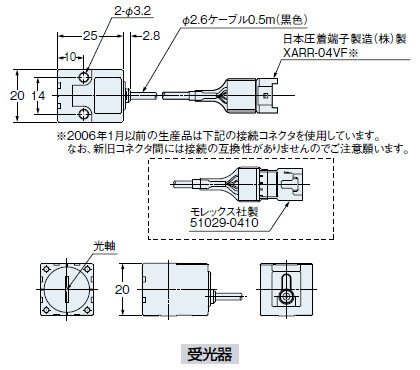

HL-T1010A
HL-T1010F

センサヘッド

（注1）：IEC/EN/JIS/GB/KS規格適合タイプには、ビーム遮光板および証明・識別ラベルはありません。

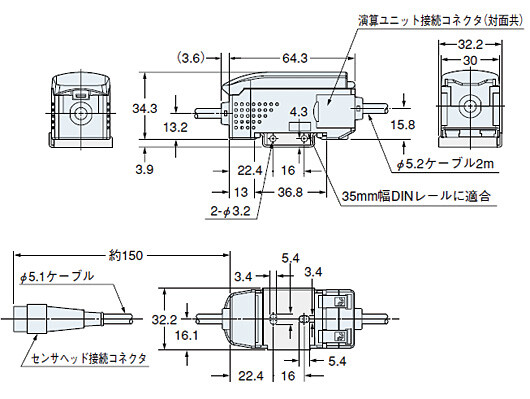

HL-AC1
HL-AC1P

コントローラ
別売取付金具(MS-HLAC1-1)装着図

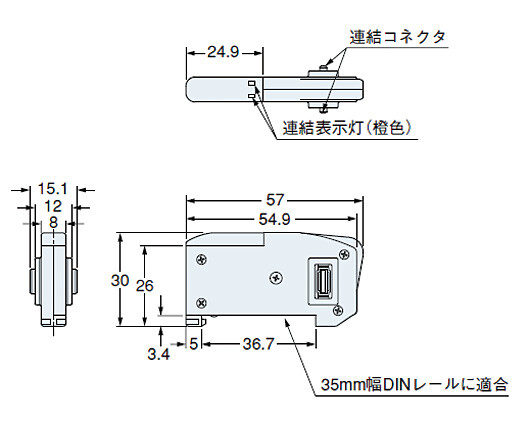

HL-AC1-CL

演算ユニット（別売）

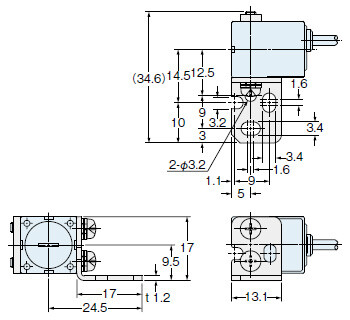

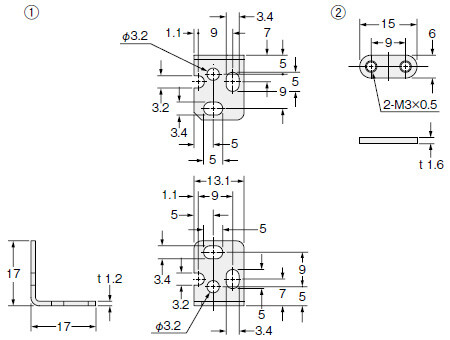

MS-HLT1-1

HL-T1001A（F）／ HL-T1005A（F）用センサヘッド取付金具［HL-T1001A（F）／ HL-T1005A（F）に付属］

材質：SPCC（ユニクロメッキ）
M3（長さ20mm）座金組込ビス2本付属

装着図
図は、HL-T1005Aの受光器に装着した場合です。

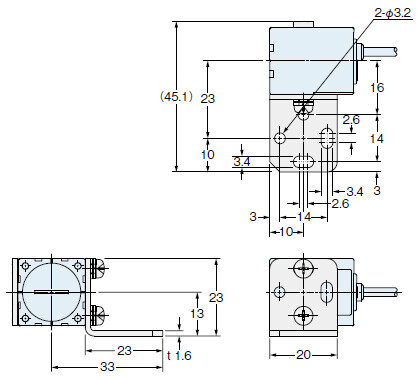

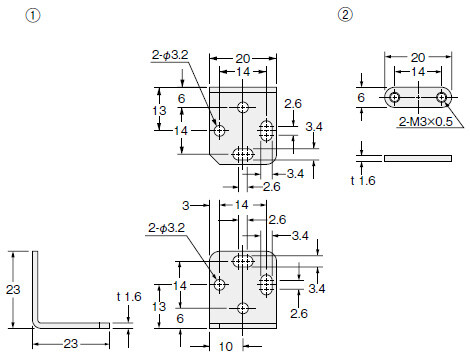

MS-LA3-1

HL-T1010A（F）用センサヘッド取付金具［HL-T1010A（F）に付属］

材質 ： SPCC(ユニクロメッキ) M3(長さ25mm)座金組込ビス2本付属

装着図
図は、HL-T1010Aの受光器に取り付けた場合です。

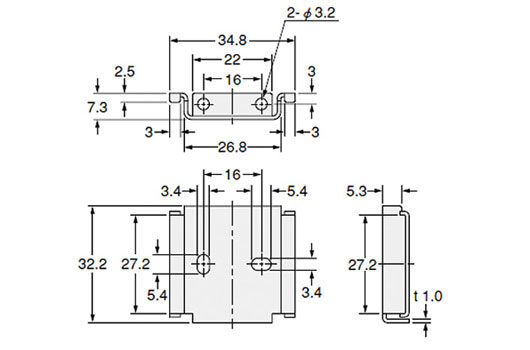

MS-HLAC1-1

コントローラ取付金具（別売）

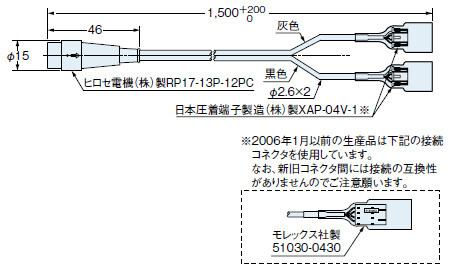

CN-HLT1-1

センサヘッド・コントローラ接続ケーブル（センサヘッドに付属）

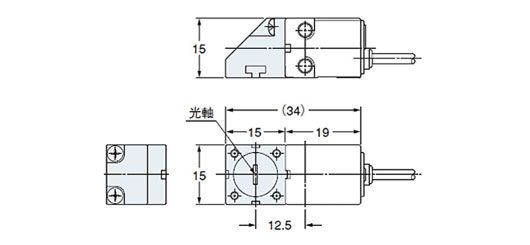

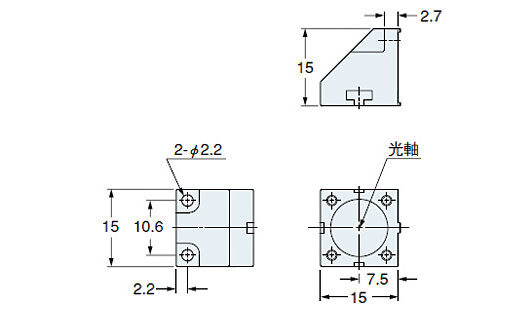

HL-T1SV1

HL-T1001A（F）／ HL-T1005A（F）用サイドビュウアタッチメント（別売）

材質：ポリエーテルイミド（ケース）
ガラス（前面カバー）
M2（長さ6mm）座金組込ビス 2本付属

装着図
図は、HL-T1005Aの受光器に装着した場合です。

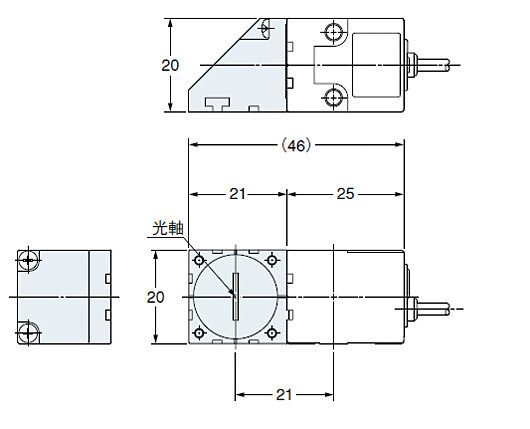

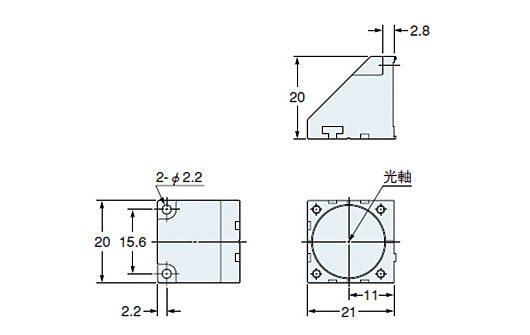

HL-T1SV2

HL-T1010A（F）用サイドビュウアタッチメント（別売）

材質：ポリエーテルイミド（ケース）
ガラス（前面カバー）
M2（長さ6mm）座金組込ビス 2本付属

装着図
図は、HL-T1010Aの受光器に装着した場合です。

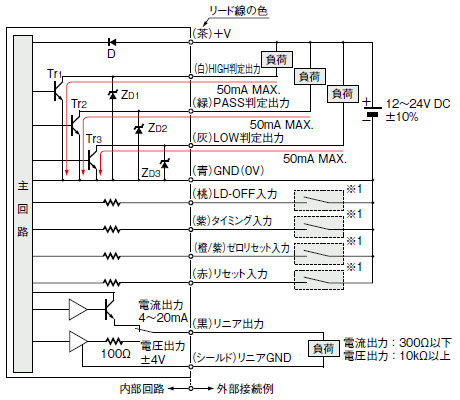

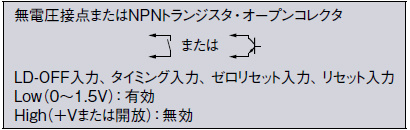

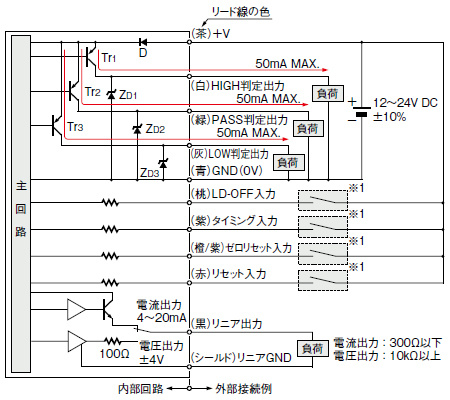

回路・接続

HL-AC1

NPN出力タイプ

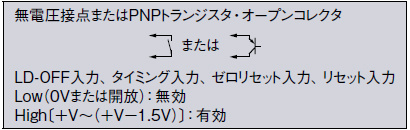

※ 1

HL-AC1P

PNP出力タイプ

※ 1

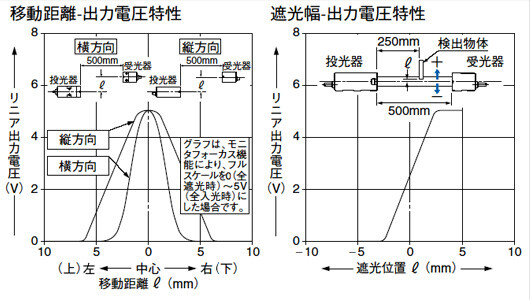

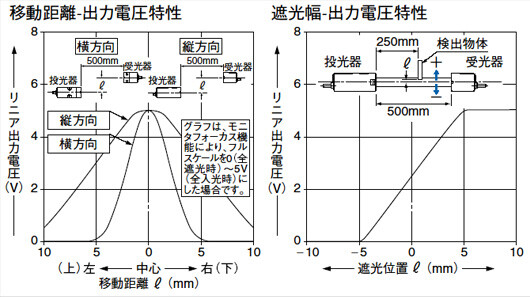

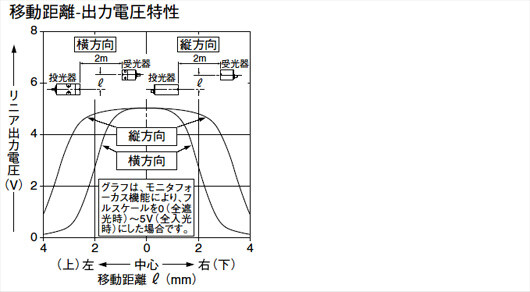

検出特性

HL-T1001A
HL-T1001F

HL-T1005A
HL-T1005F

HL-T1010A
HL-T1010F

レーザ製品の安全基準

• レーザ製品によって使用者に障害が発生するのを未然に防止することを目的として、IEC規格、EN規格、JIS規格、GB規格、KS規格では次の基準が制定されています。
  IEC : IEC 60825-1:2014
  EN : EN 60825-1:2014/A11:2021
  JIS : JIS C 6802:2014
  GB : GB 7247.1-2012
  KS : KS C IEC 60825-1:2014（HL-T1□□□Aのみ）

上記規格にもとづき、HL-Tシリーズはクラス1のレーザ製品に該当します。

JIS C 6802（IEC 60825-1）によるクラス分け

(注):予期せぬ故障が生じた場合には危険な放射が生じる可能性がありますので、安全に注意してください。

レーザ光の安全方策について

• レーザ製品を安全に使用するために、各規格において「レーザ製品の安全基準」が規定されています。ご使用になる前に内容をご確認ください。

新旧コントローラの見分け方

2019年7月出荷分より、コントローラHL-AC1(P)をバージョンアップしました。

• 演算ユニット(HL-AC1-CL)をご使用の場合は、新旧コントローラを混在して使用することはできません。
• バージョンにより一部機能が異なります。機能詳細については、新旧それぞれのマニュアルをご参照ください。
  >>マニュアルダウンロード

■コントローラの見分け方
本体およびOSラベルのシリアル表記が異なります。

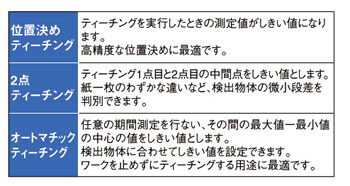

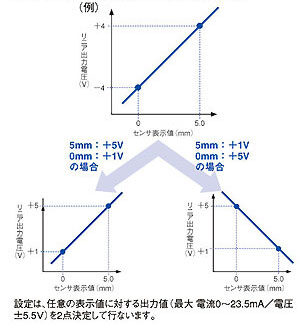

機能一覧

接続

• 本製品は、センサヘッドとコントローラの組み合わせで仕様を満足するように作られています。これ以外の組み合わせでは、仕様を満たさない場合があるばかりでなく、故障などの原因にもなりますので、使用しないでください。

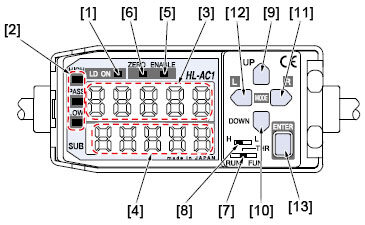

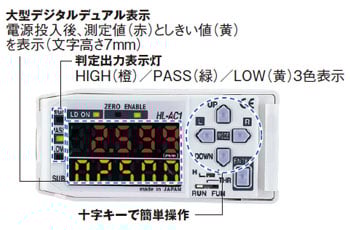

各部の名称と機能

	名 称	機 能
[1]	レーザ点灯表示灯 （LD ON） （緑色LED）	センサヘッドがレーザ光を放出時点灯。
[2]	判定出力表示灯 （HIGH／PASS／LOW） （橙色／緑色／黄色LED）	HIGH：測定値＞HIGHしきい値で橙色点灯。 PASS：HIGHしきい値≧測定値≧LOWしきい値で緑色点灯。 LOW：LOWしきい値＞測定値で黄色点灯。
[3]	メインデジタル表示部 （5桁赤色LED）	RUNモード時、測定値（mm／%）を表示します。 ホールド測定時は、ホールド値（mm／%）を表示します。 リバースモードで上下反対に表示します。
[4]	サブデジタル表示部 （SUB） （5桁黄色LED）	RUN モード時、受光量または分解能を表示します。 THRモード時には、それぞれのしきい値を表示します。 リバースモードで上下反対に表示します。
[5]	イネーブル表示灯 （ENABLE） （緑色LED）	正常動作時点灯。 異常時（電源投入時にセンサヘッド未接続の場合）消灯。
[6]	ゼロリセット表示灯 （ZERO） （緑色LED）	ゼロリセット機能が有効の場合に点灯します。
[7]	モード切換スイッチ	次の3つのモードを切り換えます。 • RUNモード：動作モード • THRモード：しきい値設定モード • FUNモード：各種設定を行なうモード
[8]	しきい値選択スイッチ	THR／RUNモード時、設定するしきい値（HIGH／LOW）を切り換えます。
[9]	U P キ ー	• RUNモード：タイミング入力 • THRモード：しきい値変更（順方向） • FUNモード：機能設定値変更（順方向）
[10]	D O W N キ ー	• RUNモード：3秒以上押すことにより基準受光量設定入力 • THRモード：しきい値変更（逆方向） • FUNモード：機能設定値変更（逆方向）
[11]	R I G H T キ ー	• RUNモード：サブデジタル表示部内容変更（順方向） • THRモード：しきい値変更桁変更（順方向） • FUNモード：設定機能選択（順方向）
[12]	L E F T キ ー	• RUNモード：サブデジタル表示部内容変更（逆方向） • THRモード：しきい値変更桁変更（逆方向） • FUNモード：設定機能選択（逆方向）
[13]	E N T キ ー	• RUNモード： 1秒以上押すことによりゼロリセット変更RIGHTキーと同時に 　　　　　　　　　3秒以上押すことによってゼロリセット解除。 • THRモード： しきい値点滅時しきい値の決定（設定）しきい値点灯時ティーチングの実行 • FUNモード： 設定値点滅時設定値の決定（設定）設定初期化時長押しで初期化実行

その他

• 本製品は、工業環境に使用する目的で開発/製造された製品です。
• 屋外で使用しないでください。
• 本製品は、レーザ光のアナログ量を判定出力しています。検出幅の中心部と周辺部、および投光器側と受光器側では光強度にバラツキがあるため、“表示値＝実寸法”とはなりませんのでご注意ください。表示される寸法値は、目安としてご使用ください。
• 測定物体が鏡面体または透明体の場合、正確に測定できない場合がありますので、ご注意ください。
• 本製品は、絶対に分解しないでください。
• 電源投入時の過渡的状態を避けてご使用ください。
