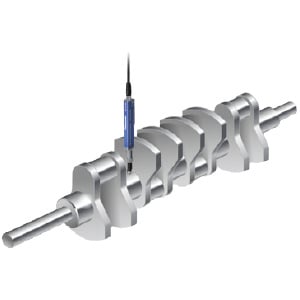

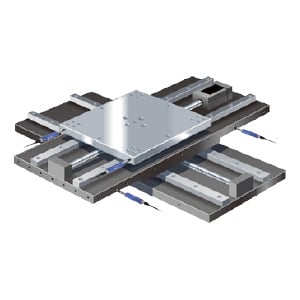

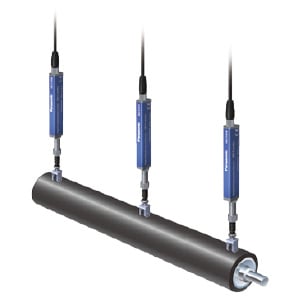

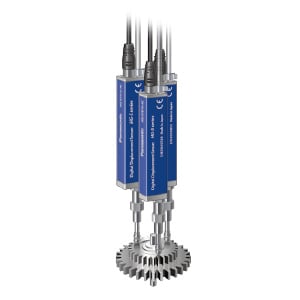

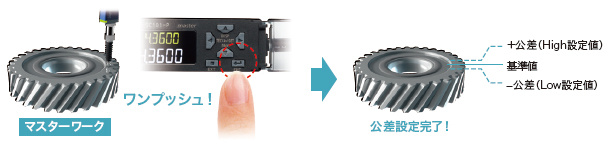

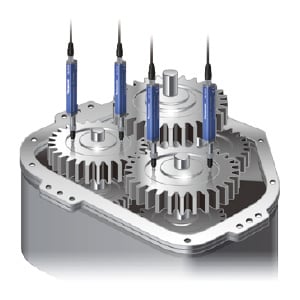

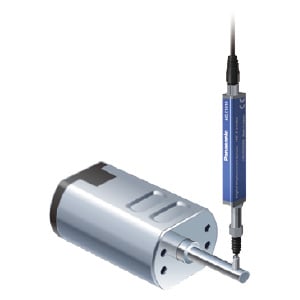

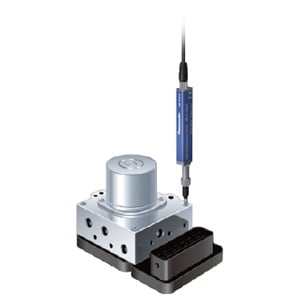

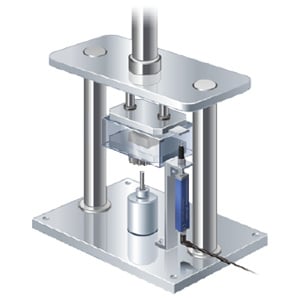

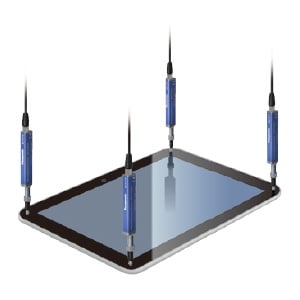

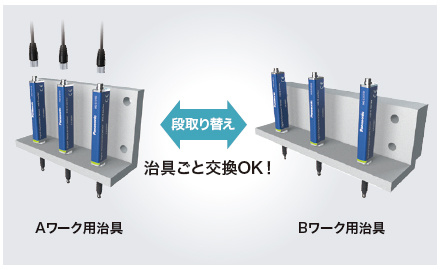

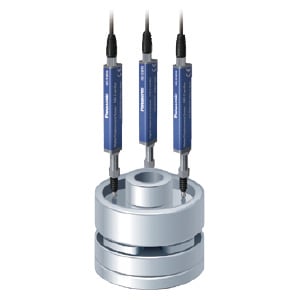

接触式デジタル変位センサ HG-S

種類・価格

センサヘッド(エア駆動タイプ)

種類		形状	分解能	指示精度 (P-P) (全範囲)	測定範囲	型式名	標準価格 <税別>
10mm タ イ プ	汎 用		0.5μm	2.0μm以下	10mm (注2)	HG-S1010-AC	91,300円
	高 精 度		0.1μm	1.0μm以下		HG-S1110-AC	119,400円

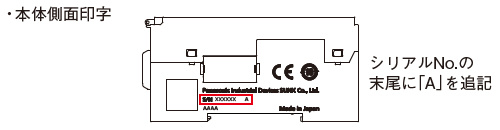

(注1):必ず、2019年2月以降生産のコントローラHG-SC□と接続してご使用ください。

(注2):絶対表示の「0」を示す位置は、下死点より「0.1」mm以上押し込んだ位置です。

※型式名から“-”を取って、頭に“U”を付けるとご注文品番となります。

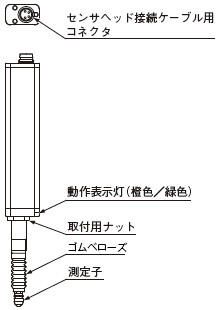

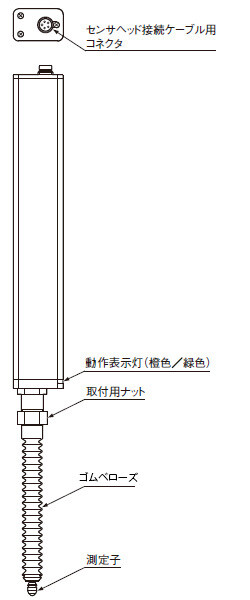

センサヘッド(一般タイプ)

種類			形状 (注1)	分解能	指示精度 (P-P) (全範囲)	測定範囲	型式名	標準価格 <税別>
10mm タ イ プ	汎 用	標準タイプ		0.5μm	2.0μm以下	10mm	HG-S1010	73,000円
		低測定力 タイプ (注2)					HG-S1010R	75,400円
	高 精 度	標準タイプ		0.1μm	1.0μm以下		HG-S1110	101,100円
		低測定力 タイプ (注2)					HG-S1110R	103,500円
32mm タ イ プ	汎 用	標準タイプ		0.5μm	3.0μm以下	32mm	HG-S1032	100,100円
50mm タ イ プ	汎 用	標準タイプ		0.5μm	3.5μm以下	50mm	HG-S1050 (注3)	115,900円

(注1):写真は標準タイプのものです。

(注2):低測定力タイプは、ゴムベローズを装備しておりません。

(注3):50mmタイプ(HG-S1050)は、必ず、2019年2月以降生産のコントローラHG-SC□と接続してご使用ください。

※型式名から“-”を取って、頭に“U”を付けるとご注文品番となります。

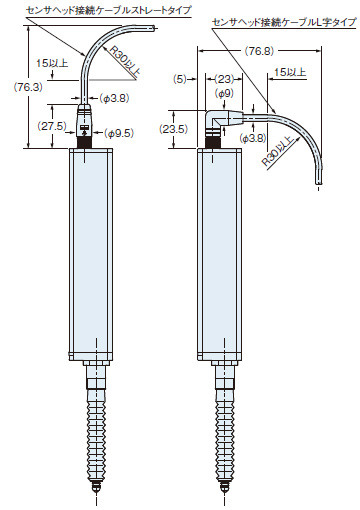

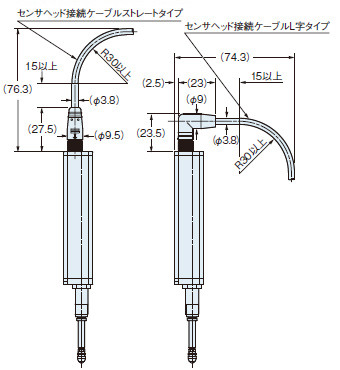

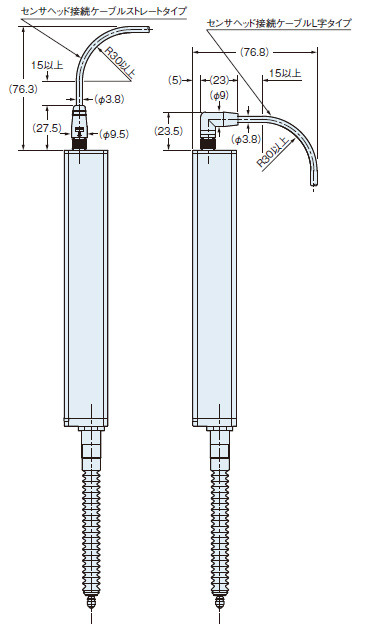

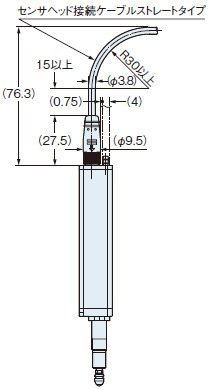

センサヘッド接続ケーブル （耐屈曲タイプ）

品名	形状	長さ	型式名	標準価格 <税別>
ストレート コネクタ		3m	CN-HS-C3	6,300円
		7m	CN-HS-C7	11,600円
		10m	CN-HS-C10	15,400円
		20m	CN-HS-C20	25,800円
L字コネクタ (注1)		3m	CN-HS-C3L	6,300円
		7m	CN-HS-C7L	11,600円
		10m	CN-HS-C10L	15,400円
		20m	CN-HS-C20L	25,800円

(注1):エア駆動タイプのセンサヘッド(HG-S1010-AC / HG-S1110-AC)には、使用できません。

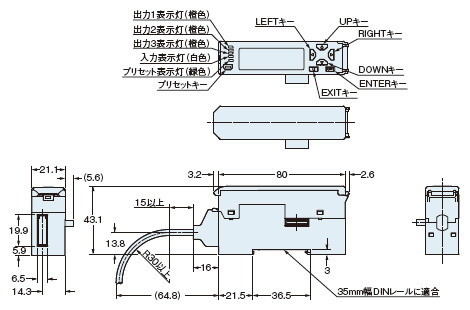

コントローラ

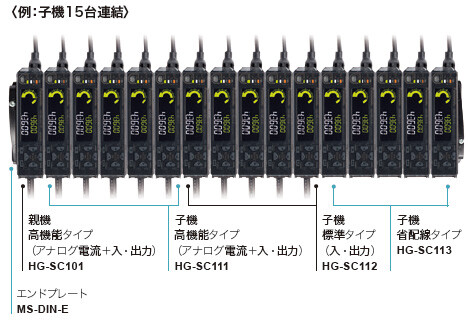

親機1台に対して、子機15台まで接続可能です。

種類		形状	出力	コントローラ 最大連結台数	型式名	標準価格 <税別>
親機	高機能タイプ (アナログ電流+入・出力)		NPNトランジスタ オープンコレクタ	親機1台に対して、子機は最大15台まで連結可能(注1)	HG-SC101	34,000円
			PNPトランジスタ オープンコレクタ		HG-SC101-P	34,000円
子機	高機能タイプ (アナログ電流+入・出力)		NPNトランジスタ オープンコレクタ		HG-SC111	34,000円
			PNPトランジスタ オープンコレクタ		HG-SC111-P	34,000円
	標準タイプ (入・出力)		NPNトランジスタ オープンコレクタ		HG-SC112	31,500円
			PNPトランジスタ オープンコレクタ		HG-SC112-P	31,500円
	省配線タイプ		-		HG-SC113	31,500円

※型式名から“-”を取って、頭に“U”を付けるとご注文品番となります。

(注1) :デジタル変位センサ用通信ユニット連結時は、親機1台に対して、子機は最大14台まで連結可能です。

デジタル変位センサ用通信ユニット

• デジタル変位センサ用通信ユニットの価格は「デジタル変位センサ用通信ユニット SC-HG1-種類・価格」ページをご参照ください。

コントローラ用エンドプレート

種類	形状	型式名	内容	標準価格 <税別>
エンドプレート		MS-DIN-E	コントローラおよびデジタル変位センサ用通信ユニットをDINレール上で連結した後、両端から挟み込むようにして固定します。連結させる際は、必ずご使用ください。	560円[2個セット]

シールキャップ

仕様

センサヘッド

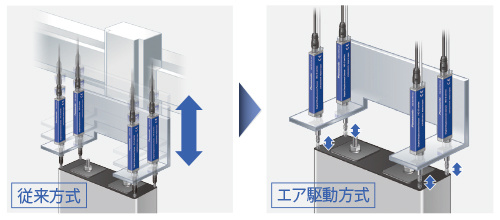

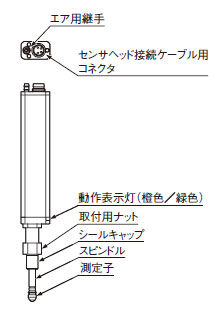

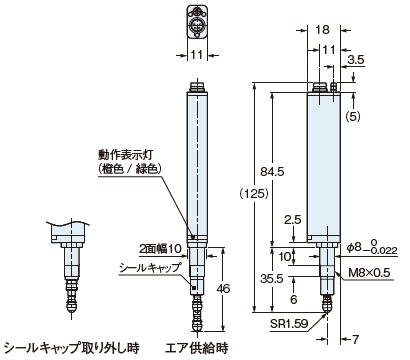

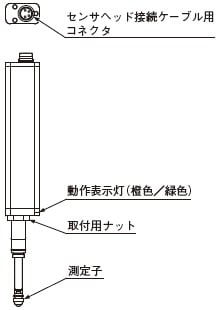

エア駆動タイプ・10mmタイプ

(注1):指定のない測定条件は、標準タイプ測定子(HG-SS10C)使用、使用周囲温度=+20℃、水や油などの液体および粉塵などがかからないクリーンな雰囲気中です。

(注2):必ず、2019年2月以降生産のコントローラHG-SC□と接続してご使用ください。

(注3):絶対表示の「0」を示す位置は、下死点より「0.1」mm以上押し込んだ位置とし、ストロークとは、下死点から上死点までの総ストローク量を示します。

(注4):使用するエア圧によって測定力が変化します。また、シールキャップを外すと、低測定力タイプとして使用することができます。

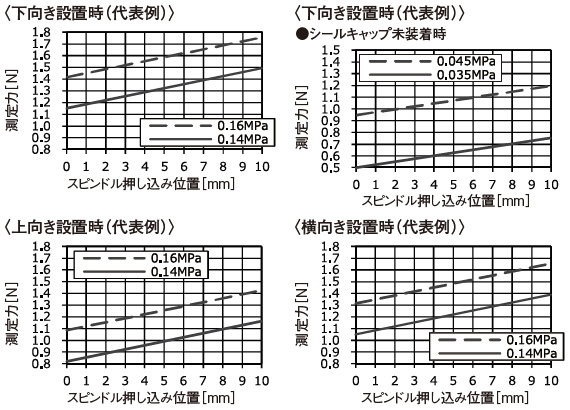

(注5):供給エア圧、スピンドル位置と測定力の関係は、下図をご参照ください。シールキャップなしの上向き設置時は0.2N、横向き設置時は0.1Nをマイナスしてください。図は代表例であり、 製品の組立精度やシール材の磨耗状態により異なります。

(注6):標高0mの大気圧以上に加圧した環境で使用または保存を行なわないでください。

(注7):シール部が劣化損傷した場合は除きます。シールキャップを外した場合は保護等級なしとなります。

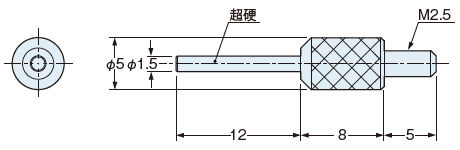

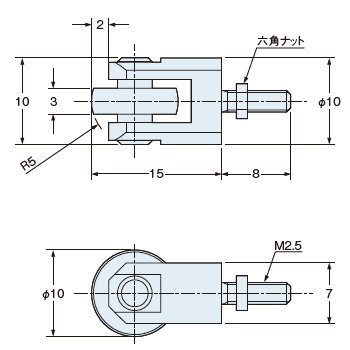

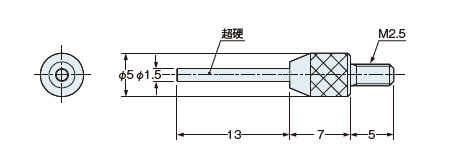

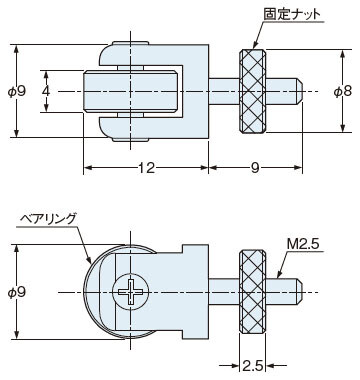

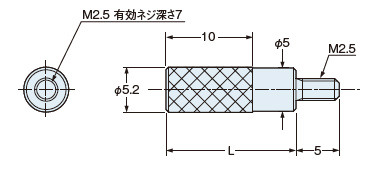

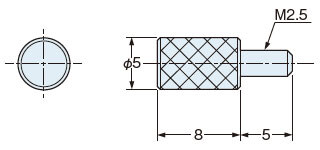

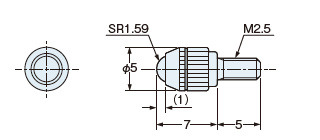

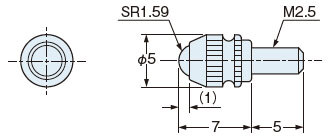

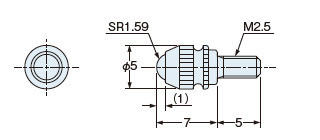

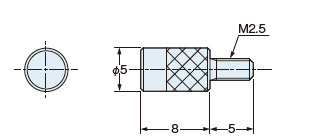

(注8):測定子は、オプション(別売)でもご用意できます。

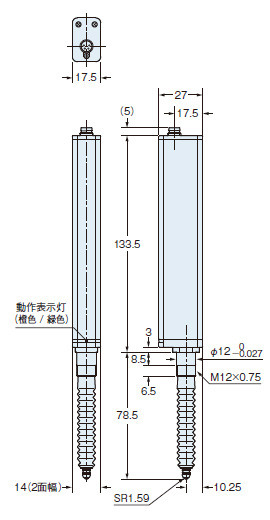

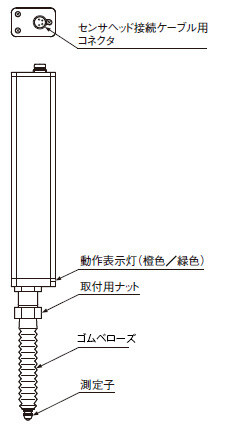

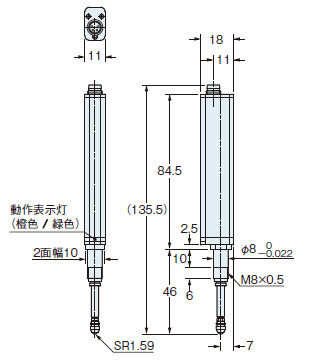

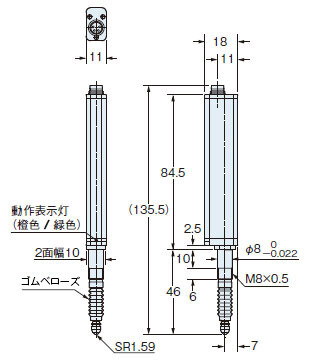

一般タイプ・10mmタイプ

(注1):指定のない測定条件は、標準タイプ測定子(HG-SS10C)使用、使用周囲温度＝＋20℃、水や油などの液体および粉塵などがかからないクリーンな雰囲気中です。

(注2):低測定力タイプ(HG-S1010R／HG-S1110R)は、ゴムベローズなしの標準状態の値です。

(注3):測定中心付近での代表値です。

(注4):上下の平軸受けのクリアランスから算出した値です。

(注5):標高0mの大気圧以上に加圧した環境で使用または保存を行なわないでください。

(注6):外的要因によりゴムベローズが劣化、損傷した場合は除きます。

(注7):測定子は、オプション(別売)でもご用意できます。

一般タイプ・32mmタイプ

(注1):指定のない測定条件は、標準タイプ測定子(HG-SS10C)使用、使用周囲温度＝＋20℃、水や油などの液体および粉塵などがかからないクリーンな雰囲気中です。

(注2):測定中心付近での代表値です。

(注3):上下の平軸受けのクリアランスから算出した値です。

(注4):標高0mの大気圧以上に加圧した環境で使用または保存を行なわないでください。

(注5):外的要因によりゴムベローズが劣化、損傷した場合は除きます。

(注6):測定子は、オプション(別売)でもご用意できます。

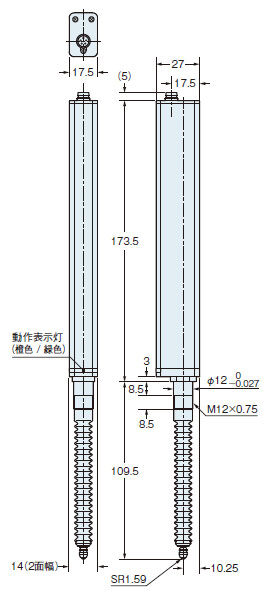

一般タイプ・50mmタイプ

(注1):指定のない測定条件は、標準タイプ測定子(HG-SS10C)使用、使用周囲温度＝+20℃、水や油などの液体および粉塵などがかからないクリーンな雰囲気中です。

(注2):50mmタイプ(HG-S1050)は、必ず、2019年2月以降生産のコントローラHG-SC□と接続してご使用ください。

(注3):測定中心付近での代表値です。

(注4):上下の平軸受けのクリアランスから算出した値です。

(注5):標高0mの大気圧以上に加圧した環境で使用または保存を行なわないでください。

(注6):外的要因によりゴムベローズが劣化、損傷した場合は除きます。

(注7):測定子は、オプション(別売)でもご用意できます。

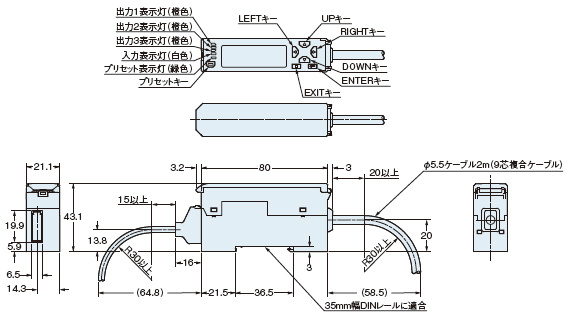

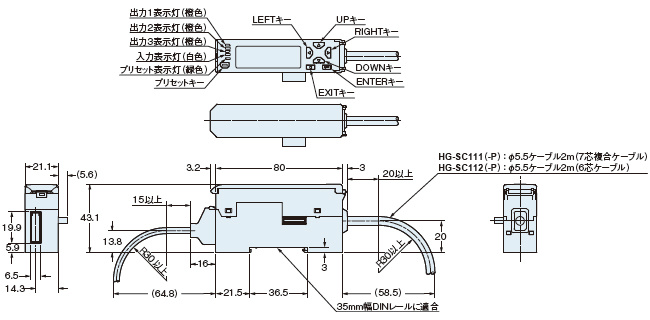

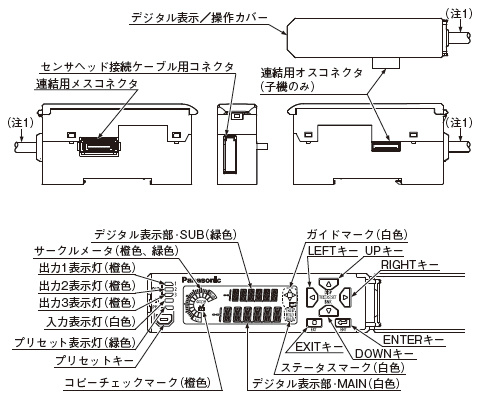

コントローラ

(注1):指定のない測定条件は、電源電圧=+24V DC、使用周囲温度=+20℃です。

(注2):デジタル変位センサ用通信ユニット連結時は、親機1台に対して、子機は最大14台まで連結可能です。

(注3):消費電流は、アナログ電流出力を含みません。

(注4):直線性はF.S.=16mAとし、デジタル測定値に対する直線性です。

(注5):親機に子機を連結した場合、子機の連結台数により制御出力の最大流入／流出電流および使用周囲温度が下表のように異なります。

(注6):バンク入力A/Bの切り換えにより、バンク1～3を選択できます。

(注7):標高0mの大気圧以上に加圧した環境で使用または保存を行なわないでください。

(注8):エア駆動タイプ(HG-S1010-AC／HG-S1110-AC)・50mmタイプ(HG-S1050)は、必ず、2019年2月以降生産のコントローラHG-SC□と接続してご使用ください。

HG-Sシリーズ・セルフモニタリング機能一覧
※セルフモニタリング機能を使用する場合は、2019年2月以降生産のコントローラ(HG-SC□)をご使用ください。

(注1)：エラーコードおよびアラームは、コントローラHG-SC□に表示されます。

回路・接続

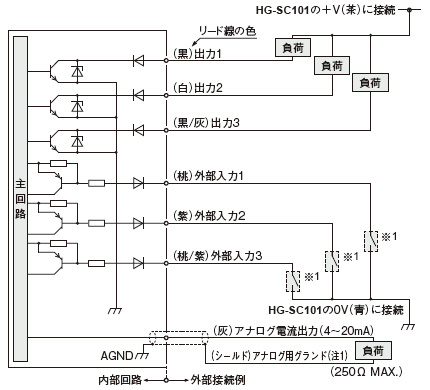

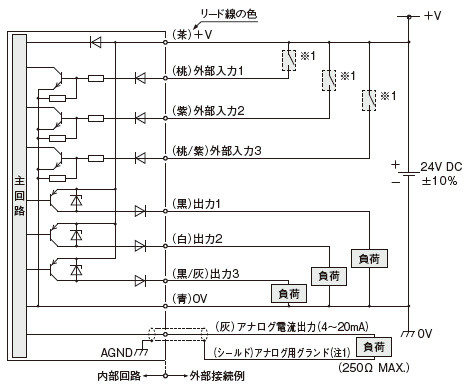

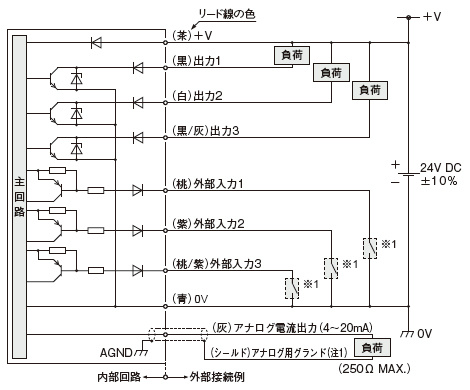

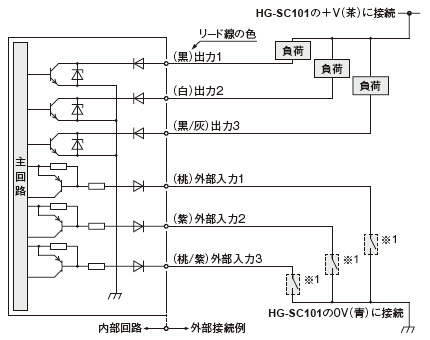

NPN出力タイプ

 HG-SC101／親機

 HG-SC111／子機

 HG-SC112／子機

※1

(注1)：アナログ出力には、シールド線をご使用ください。

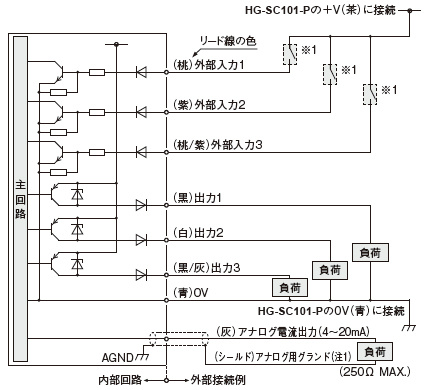

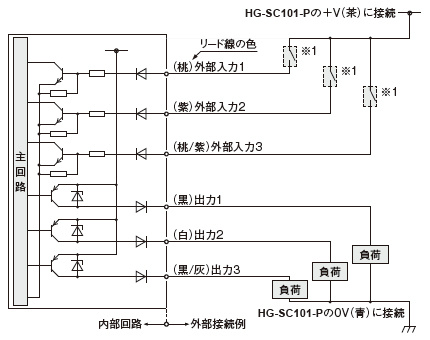

PNP出力タイプ

 HG-SC101-P／親機

 HG-SC111-P／子機

 HG-SC112-P／子機

※ 1

(注1)：アナログ出力には、シールド線をご使用ください。

共通

配線

• 本製品は、センサヘッドHG-S□とコントローラHG-SC□とを組み合わせて使用することで仕様を満足させるように作られています。異なった製品との組み合わせでは、仕様を満たさない場合があるばかりでなく、故障などの原因にもなります。
• コントローラの直流電源には、必ず絶縁トランスなどで絶縁されたものをご使用ください。
• オートトランス(単巻トランス)などをご使用になると、短絡して本体や電源が破損するおそれがあります。また、誤った取り付けおよび接続を行なうと、短絡して本体や電源が破損するおそれがありますのでご注意ください。

• 配線作業や増設作業は、必ず電源を切った状態で行なってください。
• 配線後、電源を投入する前に配線状態を確認してください。
• 高圧線や動力線との並行配線や、同一配線管の使用は避けてください。誘導による誤動作の原因となります。
• 電源入力は、定格を超えないよう電源変動をご確認ください。
• 電源に市販のスイッチングレギュレータをご使用になる場合には、必ず電源のフレームグランド(F.G.)端子を接地してください。
• ケーブルの引き出し部に無理な曲げ、引っ張りなどのストレスが加わらないようにしてください。

その他

• 本製品は、工業環境に使用する目的で開発／製造された製品です。
• 本製品の仕様範囲外では、使用しないでください。事故や故障の原因となります。また、著しく寿命の低下を招きます。
• 電源投入時の過渡的状態を避けてご使用ください。
• コントローラは、EEPROMを採用しています。EEPROMには寿命があり、設定を100万回以上行なうことができません。
• 屋外で使用しないでください。
• 蒸気、ホコリなどの多い所での使用は避けてください。
• 腐食性ガス、オゾンなどの雰囲気での使用は避けてください。
• シンナーなどの有機溶剤がかからないようにご注意ください。
• 強い酸、アルカリがかからないようにご注意ください。
• 油、油脂がかからないようにご注意ください。
• 引火性、爆発性ガスの雰囲気中での使用はできません。
• 強い電磁界内では、性能が満足できない場合があります。
• 本製品は精密機器です。落下などの衝撃を加えないでください。故障の原因となります。

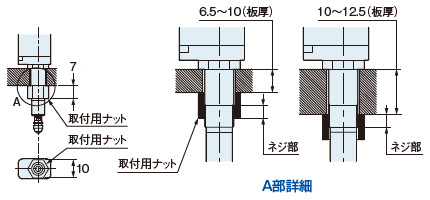

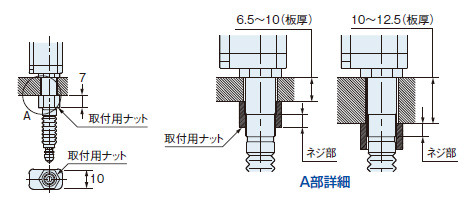

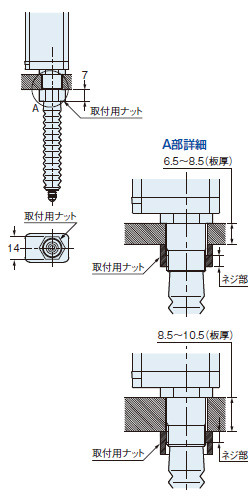

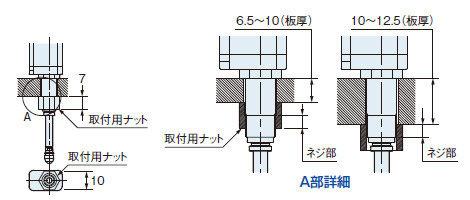

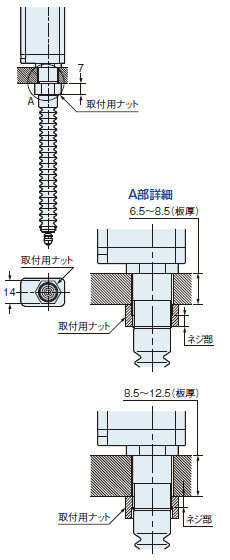

• センサヘッドは測定面に対し垂直になるよう設置ください。傾けて取り付けると測定誤差の原因となるだけでなく、著しい寿命の低下を招きます。

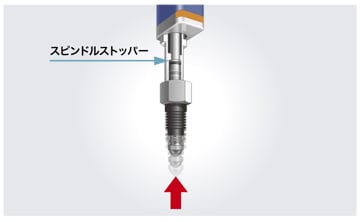

• スピンドルに水平方向からの強い力が加わらないようにしてください。測定精度、 耐久性が低下する原因となることがあります。

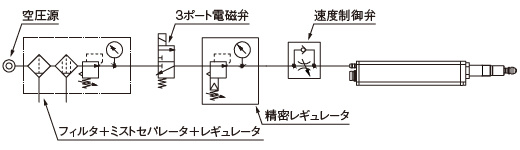

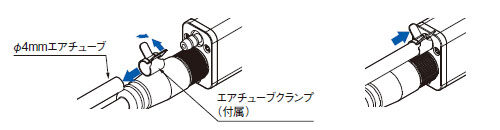

• エア駆動タイプは、減圧弁を設け、使用圧力範囲内でご使用ください。過剰な圧力がかかりますと故障および破損の原因となります。
• エア駆動タイプは、ホコリなどの異物、水、油などを含んだエアを使用しないでください。感電や故障の原因になりますので、エアフィルタやミストセパレータの設置などの適切な処置を行なってください。
• エア駆動タイプの保守や点検清掃を行なう場合は、必ずエアの供給を完全に遮断し、製品や配管内の圧力がゼロになったことを確認してから作業してください。エア圧力により事故や故障の原因になります。
• 製品の分解･修理･改造などは、絶対にしないでください。
