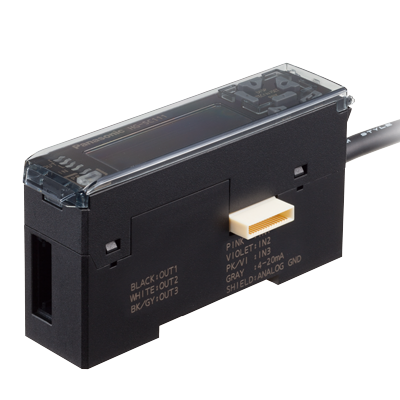

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

HG-SC111-P

型番

HG-SC111-P

商品

接触式デジタル変位センサ

詳細

子機 高機能タイプ

商品名

 接触式デジタル変位センサ HG-S

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番HG-SC111-P
型番HG-SC111-P
適合規制CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)
汚損度2
使用標高2,000m以下
(注): 標高0mの大気圧以上に加圧した環境で使用または保存を行なわないでください。
保護構造IP40(IEC)
使用周囲温度-10～+50℃(但し、結露および氷結しないこと)(注)、保存時: -20～+60℃
(注): 親機に子機を連結した場合、子機の連結台数により制御出力の最大流入／流出電流および使用周囲温度が下表のように異なります。
子機連結台数 制御出力の最大流入／流出電流 使用周囲温度
1～7台 20mA -10～+45℃
8～15台 10mA
使用周囲湿度35～85%RH、保存時: 35～85%RH
絶縁抵抗DC250Vメガにて20MΩ以上　充電部一括・ケース間
耐振動耐久10～150Hz　複振幅0.75mm　XYZ各方向2時間
耐衝撃耐久98m/s2(約10G)　XYZ各方向5回
材質ケース部: ポリカーボネート、カバー: ポリカーボネート、スイッチ: ポリアセタール
質量本体質量: 約140g
備考指定のない測定条件は、電源電圧=+24V DC、使用周囲温度=+20℃です。

コントローラ

項目内容
組み合わせセンサヘッドHG-S1010-AC、HG-S1110-AC、HG-S1010(R)、HG-S1110(R)、HG-S1032、HG-S1050
最大連結台数親機1台に対して、子機は最大15台まで(注):デジタル変位センサ用通信ユニット連結時は、親機1台に対して、子機は最大14台まで連結可能です。
電源電圧24V DC±10%　リップル0.5V(P-P)を含む
消費電流70mA以下(センサヘッド接続時)(注):消費電流は、アナログ電流出力を含みません。
アナログ電流出力• 電流出力範囲：4～20mA/F.S.(初期値)
• 異常時出力：0mA
• 直線性：±0.25% F.S.
• 負荷インピーダンス：250Ω MAX.
制御出力(出力1,出力2,出力3)<NPN出力タイプ>
NPNトランジスタ・オープンコレクタ
• 最大流入電流：50mA(注5)
• 印加電圧：30V DC以下(出力-0V間)
• 残留電圧：1.5V以下(流入電流50mAにて)
• 漏れ電流：0.1mA以下

<PNP出力タイプ>
PNPトランジスタ・オープンコレクタ
• 最大流出電流：50mA(注5)
• 印加電圧：30V DC以下(出力-+V間)
• 残留電圧：1.5V以下(流出電流50mAにて)
• 漏れ電流：0.1mA以下
制御出力(出力1,出力2,出力3):短絡保護装備(自動復帰式)
制御出力(出力1,出力2,出力3):判定出力NO／NC　切換式
制御出力(出力1,出力2,出力3):アラーム出力アラーム時にオープン
外部入力(入力1,入力2,入力3) <NPN出力タイプ>
無接点入力またはNPNトランジスタ･オープンコレクタ
• 入力条件…
無効：+8V～+V DCまたは開放
有効：0～+1.2V DC
• 入力インピーダンス：約10kΩ

<PNP出力タイプ>
無接点入力またはPNPトランジスタ･オープンコレクタ
• 入力条件…
無効：0～+0.6V DCまたは開放
有効：+4V～+V DC
• 入力インピーダンス：約10kΩ
外部入力(入力1,入力2,入力3):トリガ入力:入力時間2ms以上(ON)
外部入力(入力1,入力2,入力3):プリセット入力入力時間20ms以上(ON)
外部入力(入力1,入力2,入力3):リセット入力 入力時間20ms以上(ON)
外部入力(入力1,入力2,入力3):バンク入力A／B入力時間20ms以上(ON)(注):バンク入力A/Bの切り換えにより、バンク1～3を選択できます。
応答時間3ms、5ms、10ms、100ms、500ms、1,000ms　切換式
デジタル表示部204セグメントLCD
表示分解能0.1μm
表示範囲-199.9999～199.9999mm
汚損度2
使用標高2,000m以下(Note):標高0mの大気圧以上に加圧した環境で使用または保存を行なわないでください。
耐環境性:性耐電圧AC1,000V 1分間　充電部一括・ケース間
ケーブル0.15mm2 7芯複合ケーブル
2m付
備考指定のない測定条件は、電源電圧=+24V DC、使用周囲温度=+20℃です。
