PhotoMOSリレーの分類と回路構成

PhotoMOS SSR セレクションガイドダウンロード

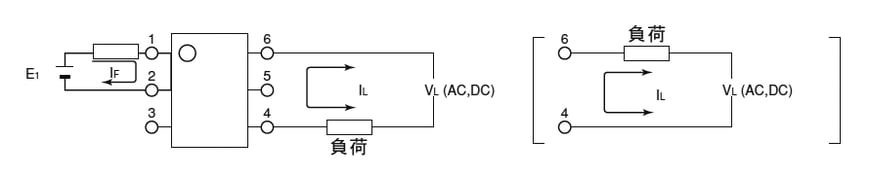

1）AQVシリーズ(6pin)は、出力側の負荷接続方法により、A，B，C接続に分類します。
2）E1：入力側電源　VIN：入力電圧　IF=LED電流　IIN：入力電流　VL：負荷電圧　IL：負荷電流

●各図をクリックすると拡大図が開きます。

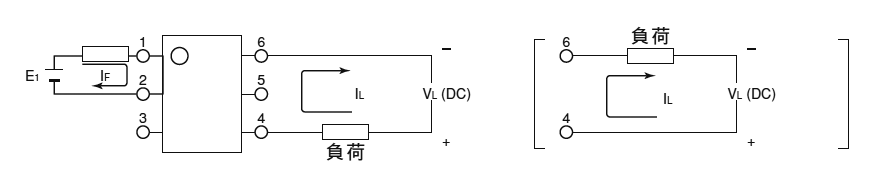

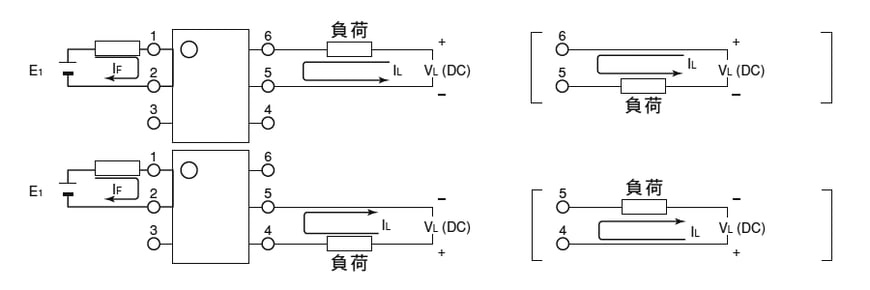

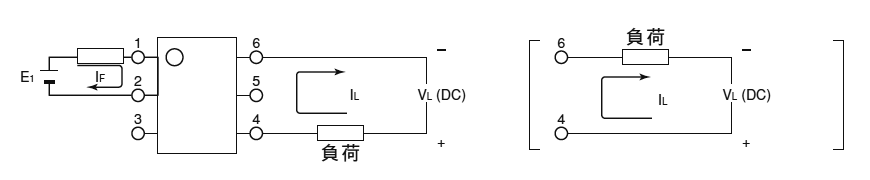

1. AQV10 シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図

※		1aDCA

※3番端子はリレー内部回路に使用しておりますので、外部回路と接続しないでください。

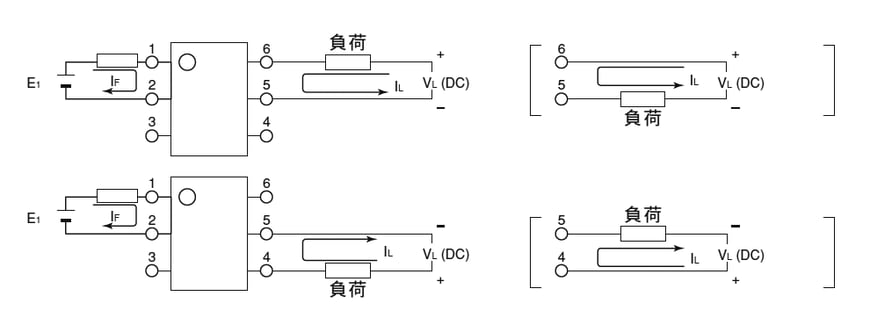

2. AQV11 シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図

※		1aDCA

※3番端子はリレー内部回路に使用しておりますので、外部回路と接続しないでください。

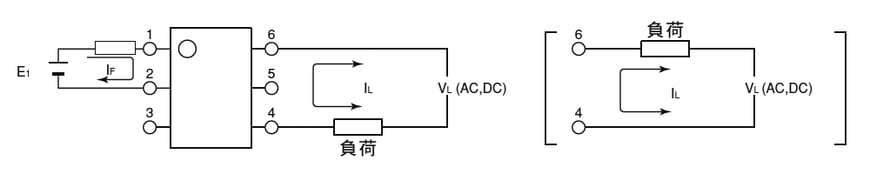

3. AQV20シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図

※		1aAC/DCA

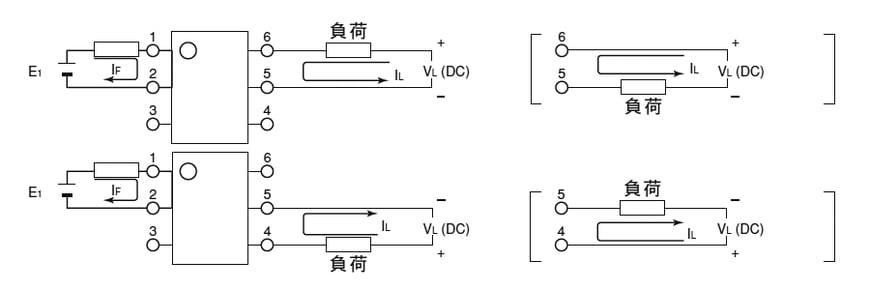

DCB
2aとしての接続も可能です
(ただし連続負荷電流の和が絶対最大定格を越えないようにしてください。)
DCC

※3番端子はリレー内部回路に使用しておりますので、外部回路と接続しないでください。

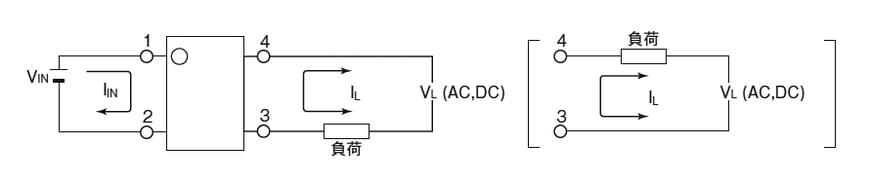

4. AQY2C(TSON)シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図
1aAC/DC-

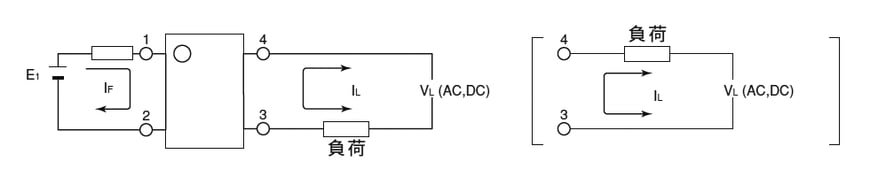

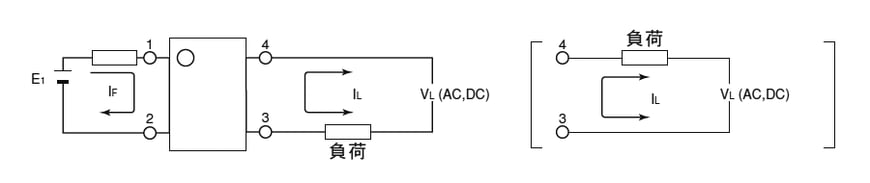

5. AQY21(DIP,SOP)/AQY22(SOP,SSOP,SON,VSSOP)/AQY23(SOP)/AQY27(Power-DIP) シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図
1aAC/DC-

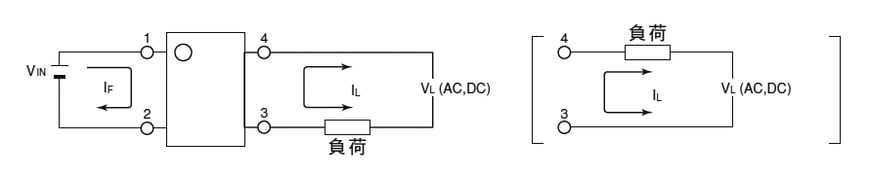

6. AQY21・F(SOP)/AQY22・F(SSOP)シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図
1aAC/DC-

7. AQV21(DIP,SOP)/AQV22(DIP,SOP)/AQV23(DIP)/AQV25(DIP,SOP) シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図

※		1aAC/DCA
DCB
2aとしての接続も可能です
(ただし連続負荷電流の和が絶対最大定格を越えないようにしてください。)

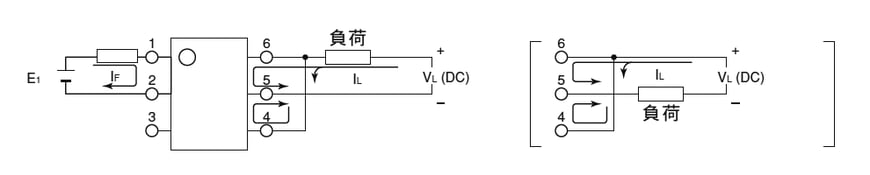

DCC

注）AQV23シリーズもSOPにてご注文いただけます。当社営業担当までお問い合わせください。
※3番端子はリレー内部回路に使用しておりますので、外部回路と接続しないでください。

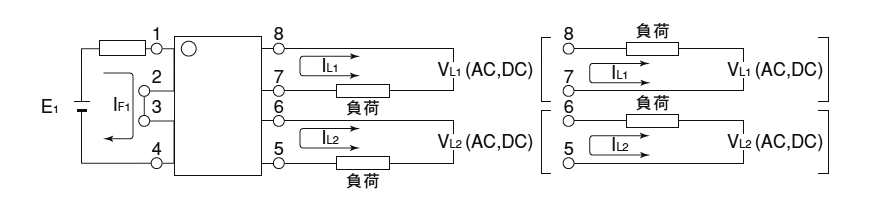

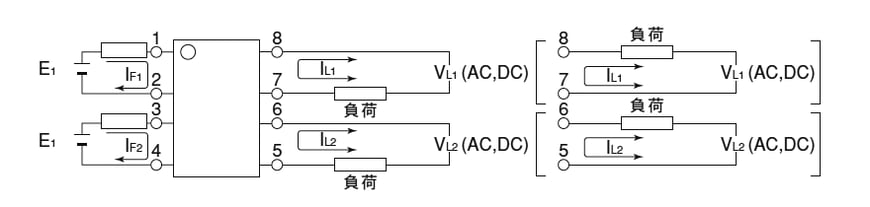

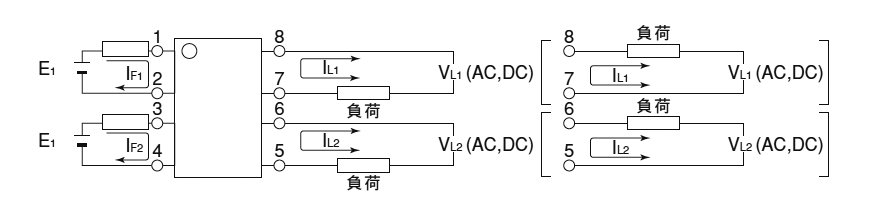

8. AQW21(DIP,SOP)/AQW22(DIP,SOP)/AQW25(DIP) シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図
2aAD/DC-（1）1a 2回路入力の場合

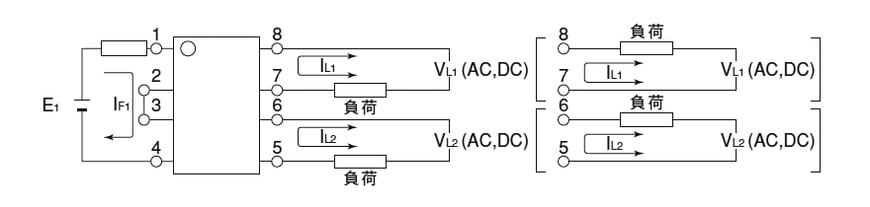

（2）2a 1回路入力の場合

9. AQY41(DIP,SOP) シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図
1bAC/DC-

10. AQV41(DIP,SOP)/AQV45(DIP) シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図

※		1bAC/DCA
DCB
2bとしての接続も可能です
(ただし連続負荷電流の和が絶対最大定格を越えないようにしてください。)
DCC

※3番端子はリレー内部回路に使用しておりますので、外部回路と接続しないでください。

11. AQW61(DIP,SOP)/AQW65(DIP) シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図
1a1bAC/DC-（1）1a1b 2回路入力の場合

（2）1a1b 1回路入力の場合

12. AQW41(DIP,SOP)/AQW45(DIP) シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図
2bAC/DC-（1）1b 2回路入力の場合

（2）2b 1回路入力の場合

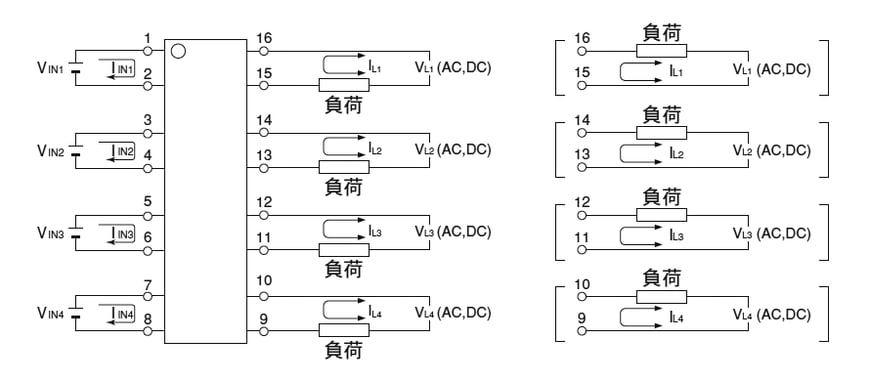

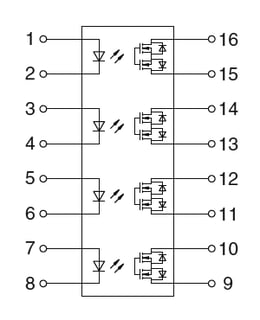

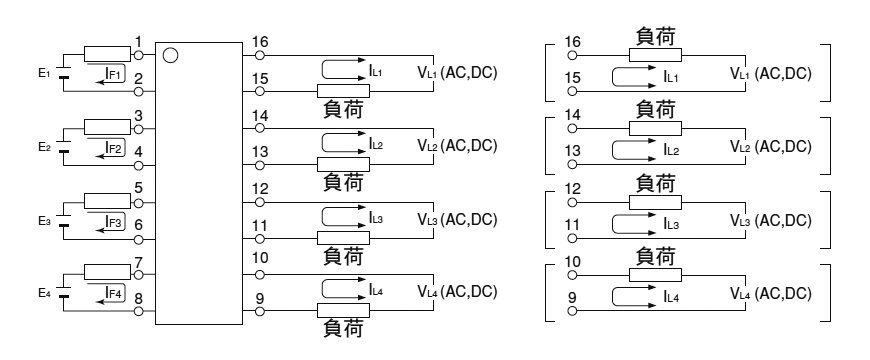

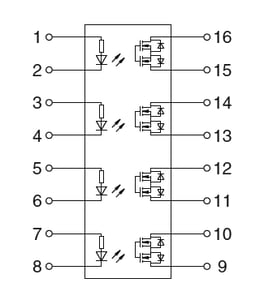

13. AQS22(SOP) シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図
4aAC/DC-

14. AQS22・F(SOP) シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図
4aAC/DC-

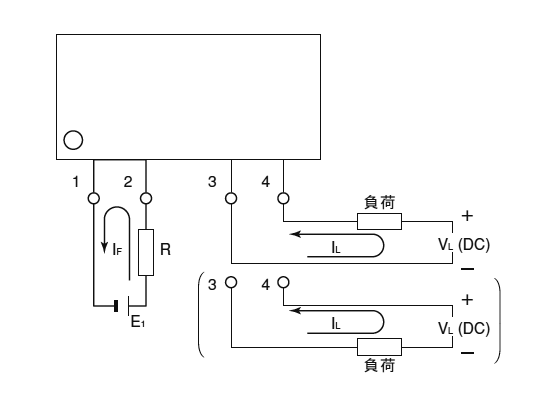

15. AQZ10(SIL)/AQZ19(SIL) シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図
1aDC-

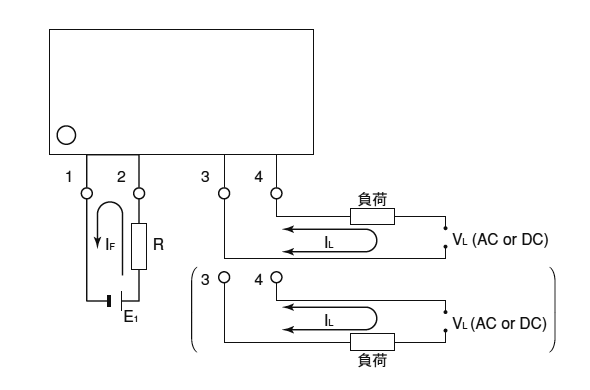

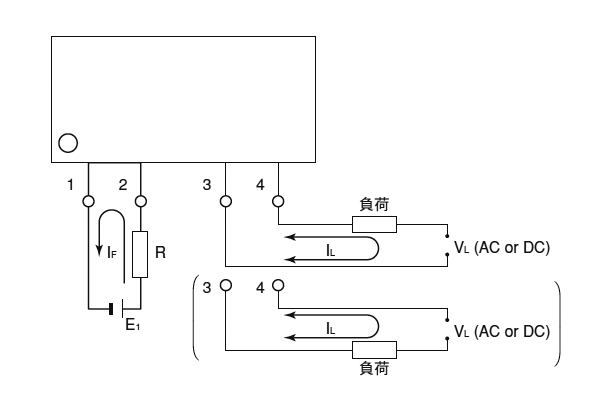

16. AQZ20(SIL) シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図
1aAC/DC-

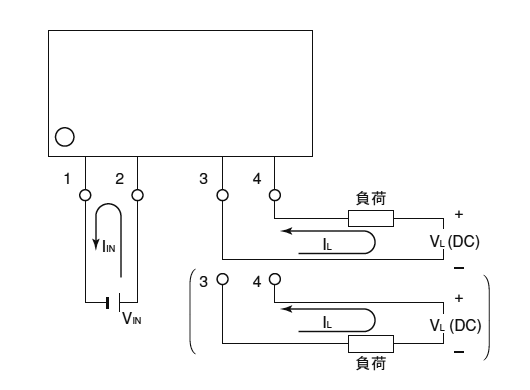

17. AQZ10・D(SIL) シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図
1aDC-

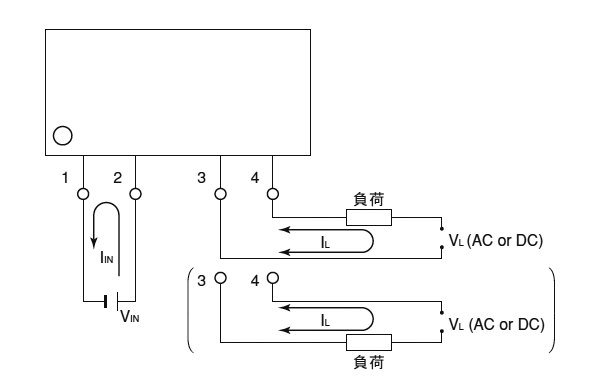

18. AQZ20・D(SIL) シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図
1aAC/DC-

19. AQZ40(SIL) シリーズ

内部ブロック図出力構成適用負荷負荷接続方法端子結線図
1bAC/DC-

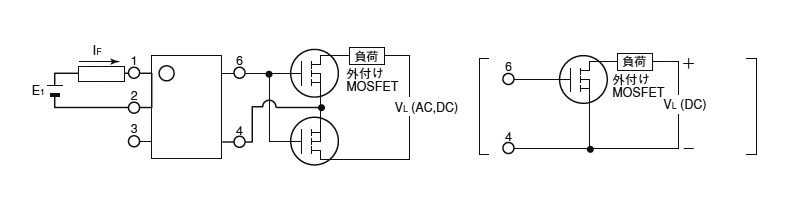

20. APV1122(DIP)

内部ブロック図出力構成適用負荷負荷接続方法端子結線図

※		1a--

※3番端子はリレー内部回路に使用しておりますので、外部回路と接続しないでください。

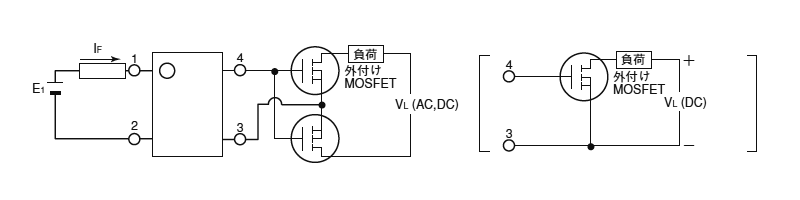

21. APV1121S/APV2121S/APV2111V(SOP,SSOP)

内部ブロック図出力構成適用負荷負荷接続方法端子結線図
1a--
