IC刻字檢查

檢查IC零件的刻字狀態（遺漏・缺字）

希望檢查托盤中IC零件的刻字狀態（遺漏、缺字）。

【課題】難以檢測成型品邊緣出現的黑點

  • 即使托盤中的IC數量改變，也想維持原本設定進行檢查

  • 希望檢測IC的座標和傾斜，以便揀選

ICの印字検査

【解決策】 利用影像感測器 計算IC的數量，並測量刻字部位的高度

使用小型・高速・高機能影像感測器 SV系列 ， 計算拍攝範圍內的IC數量，並測量刻字部位的高度，判定測量到的高度是否在合格範圍內 。

也能檢測並輸出IC的重心座標和傾斜角度。



sv_012_image02



画像 102

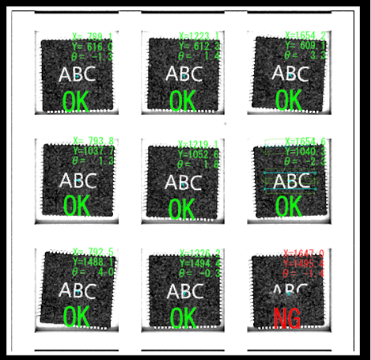

❶ 可在檢測對象的零件位置上顯示刻字檢查的結果（OK/NG）和檢測座標。

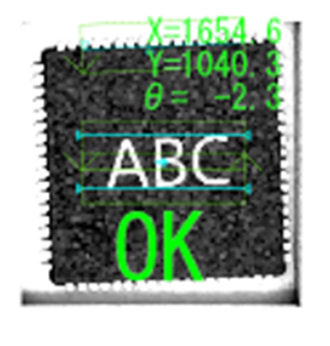

❷ 檢測刻字的上邊與下邊，測量刻印的 文 字 高度

迴圈功能

使 用 迴圈功能可以只確認檢測出的 IC 數量，即使IC數量改變也不需要變更設定！

採用重點

sv_front_cg

輕鬆設定

即使檢查數量改變也不需要變更設定！因為是使用流 量控制功能，先檢測零件的數量再進行檢查，即使畫面中顯示的 IC 數量改變，也不需要變更設定。

畫面顯示

清楚顯示必要的資訊！可顯示出各IC的檢查結果、座標位置及傾斜等資訊，因此能夠當場立即確認檢查結果。

上位通訊

支援Ethernet/IP通訊（轉接器）！可輕鬆與上位機器通訊。
