檢查電子零件的端子彎曲與缺口

檢查托盤中模具零件的外觀

想檢測托盤中的模具零件端子是否彎曲及模具零件的四個角有無缺口。

【課題】 托盤中的零件數量可能會改變

• 即使托盤中的零件數量改變，也想維持原本設定進行檢查。

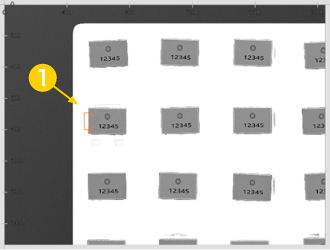

【解決對策】 使用影像感測器檢測 拍攝範圍內的零件數量與位置（重心座標）進行檢查

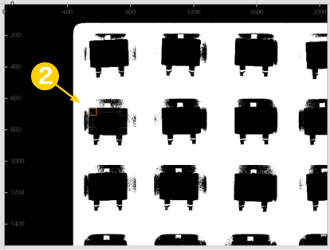

使用小型・高速・高機能 影像感測器  SV系列 ， 檢測拍攝範圍內的零件數量與位置（重心座標），再根據重心座標計算零件的四個角與端子的位置進行檢查 。

採用重點

降低機器成本

以500萬畫素 ^※ 一次檢查托盤！（也可減少啟動⼯時）　※使用SV-N500時

高精度測量

透過多樣化的檢查功能、進行以1/1000畫素為單位的高精度測量，也支援將整個畫面當成1個檢測區域，僅以框起的畫素為單位進行檢查、檢查形狀 。

上位通訊

支援Ethernet/IP通訊（轉接器）！可輕鬆與上位機器通訊。
