MADLN05SE｜MINAS A6Sシリーズ サーボアンプ
ダウンロード
※実際の商品は写真とは異なる場合がございます。
EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。
| 品番 | 受注生産品 ！ ■仕込／受注／特注の表記について 「仕込生産品」マークがある品番は、「受注生産品」マークがある品番と比べて、早く入手ができます。 MADLN05SE |
|---|---|
| 商品 | サーボアンプ |
| 詳細 | A6SEシリーズ |
| 商品名 | MINAS A6Sシリーズ サーボアンプ |
| 商品特長 | さらにすばやく、かしこく、使いやすく進化。パワーアップしたコンパクトアンプ。 |
お問い合わせ
スペック詳細
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
| 項目 | 内容 |
|---|---|
| 品番 | MADLN05SE |
| 商品詳細 | A6SEシリーズ 位置制御タイプ（インクリメンタルシステム専用, パルス列入力タイプ) セーフティ機能無し |
| ファミリー名 | MINAS A6 |
| シリーズ | A6SEシリーズ |
| タイプ | 位置制御タイプ |
| 仕込/受注 | 受注生産品 |
| 希望小売価格 (円) (税抜) | 143,800 |
| 枠名 | A枠 |
| 応答周波数（kHz） | 3.2 |
| 制御方式 | 位置制御 |
| 制御方式について | A6SEシリーズのアンプは、上位装置とのシリアル通信を用いてのアブソリュートシステムに対応していません。インクリメンタルシステムのみの対応となります。 |
| セーフティ機能 | なし |
| 電源電圧仕様 | 単相/三相 200 V |
| I/F 機能区分 | パルス列入力専用 |
| 外形寸法 幅 (W) (単位 : mm) | 40 |
| 外形寸法 高さ (H) (単位 : mm) | 150 |
| 外形寸法 奥行き (D) (単位 : mm) | 130 |
| 質量 (kg) | 0.8 |
| 使用周囲条件 | 詳細は取扱説明書等でご確認ください。 |
基本仕様
| 項目 | 内容 |
|---|---|
| 入力電源 : 主回路電源 | 単相/三相 200 V (+10% -15%) ～240 V (+10% -15%) 50/60 Hz |
| 入力電源 : 制御回路電源 | 単相 200 V (+10% -15%) ～240 V (+10% -15%) 50/60 Hz |
| エンコーダフィードバック | 23 bit（8388608 分解能） 7本シリアル アブソリュートエンコーダ |
| エンコーダフィードバックについて | ※インクリメンタルシステム(多回転データを使用しない)のみの対応のため、アブソリュートエンコーダ用電池を接続せずにご使用ください。Pr0.15 の設定は「1」の出荷設定値を選択します。 |
| インターフェイスコネクタ : 制御信号 入力 | 汎用10入力 汎用入力の機能はパラメータにより選択 |
| インターフェイスコネクタ : 制御信号 出力 | 汎用6出力 汎用出力の機能はパラメータにより選択 |
| インターフェイスコネクタ : アナログ信号 出力 | 2出力（アナログモニタ出力2） |
| インターフェイスコネクタ : パルス信号 入力 | 2入力（フォトカプラ入力、ラインレシーバ入力） |
| インターフェイスコネクタ : パルス信号 出力 | 4出力（ラインドライバ出力3、オープンコレクタ出力1） |
| 通信機能 | USB |
| 通信機能 : USB | パソコン等を接続してパラメータの設定、状態モニタなどが可能。 |
| 回生 | 内蔵回生抵抗無し（外付けのみ） |
| 制御モード | ①位置制御 ②内部速度制御 ③位置/内部速度制御 の3モードをパラメータにより切替可能 |

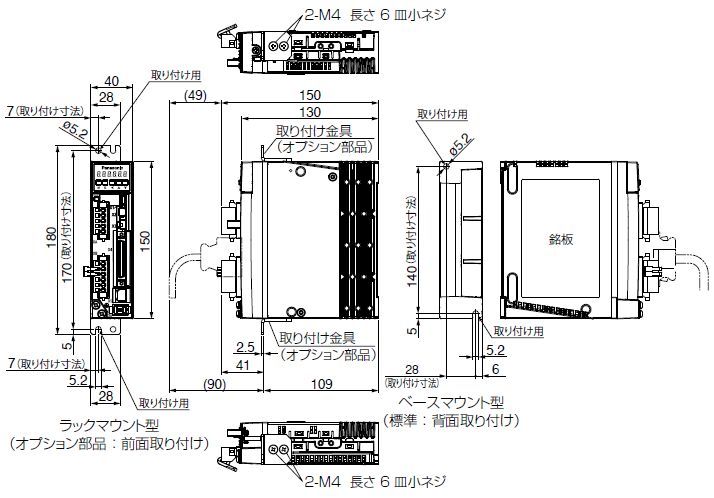

外形寸法図
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
[単位:mm]
[単位:mm]
※外形寸法図は、A6SF シリーズのものですが、A6SE シリーズの外形寸法は同じです。詳しい外観についてはカタログを参照してください。

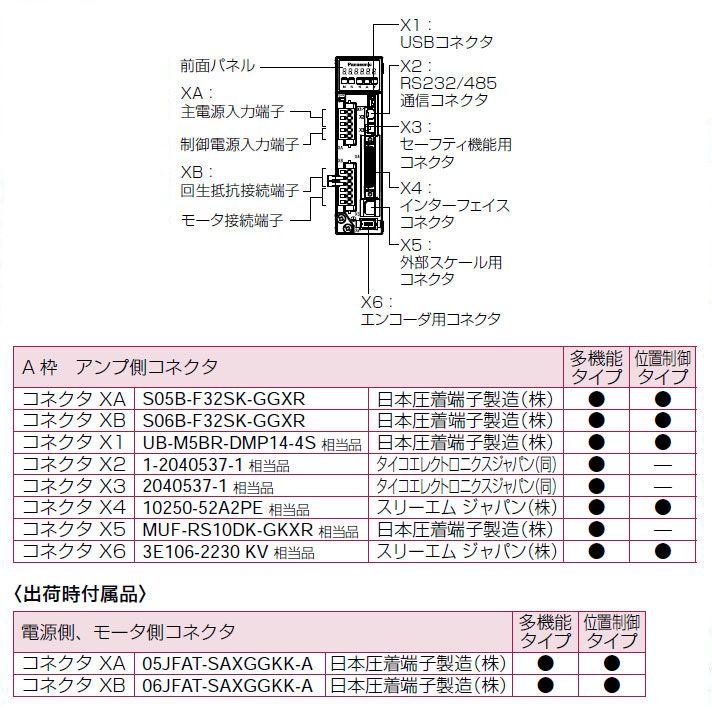

コネクタ仕様
商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
※外形寸法図は、A6SF シリーズのものですが、A6SE シリーズの外形寸法は同じです。詳しい外観についてはカタログを参照してください。
