ANMX404｜AX40(終了品)

ダウンロード

ヘルプ

よくある質問  >

受注終了

終了時期

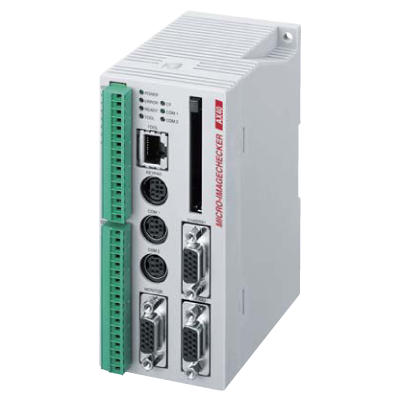

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    ANMX404

    型番

    ANMX404

    商品

    画像処理機

    詳細

    コントローラ

    商品名

    		 AX40(終了品)
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番ANMX404
    型番ANMX404
    機能仕様 : 設定データ保存容量約4メガバイト
    機能仕様 : フレームメモリ512x480（画素）
    機能仕様 : 操作環境専用キーパッドによるメニュー選択方式（日本語/英語切り替え可能）
    キーエミュレートによるシリアルコマンドによるメニュー選択
    接続カメラランダムカラーカメラ（プログレッシブ）
    機能仕様 : 検査機能 : 位置補正機能最大99個/品種
    99個/品種 位置補正機能（多重補正可能）
    2値化エッジ（優先指定あり） 濃淡エッジ（優先指定あり）
    ※濃淡・微分処理選択時のみ 特徴抽出（マスク設定可能） マッチング（テンプレートマスク設定可能）
    ※濃淡・微分処理選択時のみ
    機能仕様 : 検査機能 : 回転補正機能最大99個/品種（多重補正可能）
    2値化エッジ水平 2値化エッジ垂直 濃淡エッジ水平
    ※濃淡・微分処理選択時のみ 濃淡エッジ垂直
    ※濃淡・微分処理選択時のみ 特徴抽出（マスク設定可能）
    マッチング（テンプレートマスク設定可能）
    ※濃淡・微分処理選択時のみ 輪郭マッチング（±180度）
    機能仕様 : 検査機能 : 2値化ウィンドウ最大99個/品種
    形状＝矩形/多角形（3～16点）/楕円
    マスク形状＝矩形/多角形/楕円 16個 白（抽出）/黒（非抽出）指定可能 膨張・収縮フィルタ
    判定＝面積値 出力＝面積値
    機能仕様 : 検査機能 : 2値化エッジ最大99個/品種
    形状＝線/面 白（抽出）→黒（非抽出）/黒（非抽出）→白（抽出）指定可能 奥行き/幅指定機能
    判定＝検出/未検出
    出力＝エッジ検出座標
    機能仕様 : 検査機能 : 特徴抽出最大99個/品種
    形状＝矩形/多角形（3～16点）/楕円
    マスク形状＝矩形/多角形/楕円 16個 白（抽出）/黒（非抽出）指定可能 膨張・収縮フィルタ
    判定＝検出個数
    出力＝検出個数/重心座標/面積値/射影幅/主軸角/周囲長
    機能仕様 : 検査機能 : 濃淡ウィンドウ最大99個/品種 ※濃淡・微分処理選択時のみ
    形状＝矩形/多角形（3～16点）/楕円
    マスク形状＝矩形/多角形/楕円 16個 輝度上下限値設定可能
    判定＝平均濃淡値
    出力＝平均濃淡値
    機能仕様 : 検査機能 : 濃淡エッジ最大99個/品種 ※濃淡・微分処理選択時のみ
    形状＝線/面 投影/個別走査 明→暗/暗→明/両方指定可能
    先端/先端・後端/最大微分/複数 奥行き/幅指定機能
    判定＝検出個数
    出力＝検出個数/エッジ検出座標
    機能仕様 : 検査機能 : スマートマッチング最大99個/品種 ※濃淡・微分処理選択時のみ
    形状＝矩形 テンプレートマスク形状＝矩形/多角形/楕円 16個 差分設定可能
    判定＝検出個数・差分個数
    出力＝検出個数/検出座標/検出角度/相関値/差分面積値/差分個数
    機能仕様 : 検査機能 : 輪郭マッチング最大2個/品種
    形状＝矩形 ±180度検出可能
    判定＝一致度
    出力＝検出座標/検出角度/一致度
    機能仕様 : データモニタ最大50個/品種 RUN中に表形式でのデータ表示が可能
    タイトル入力または数値演算結果・判定出力結果・統計結果・品種番号の引用が可能
    引用項目の外部出力設定 RUN中の表から数値演算の上下限値の変更が可能
    機能仕様 : 統計最大16個/品種
    数値演算・判定出力結果の引用が可能
    走査回数/OK回数/NG回数/OK平均/OK分散/最大値/最小値/レンジを計算可能
    データモニタへの引用可能
    機能仕様 : 外部入出力 : シリアルRS232C＝2ch（最速 115200bps）
    入力＝スタート/品種切り替え/カメラ表示切り替え/テンプレート再登録/CFリストア/数値演算上下限値参照・変更/データ保存/統計初期化/2値化レベル参照・変更/濃淡エッジしきい値参照・変更
    出力＝判定出力・データモニタ引用データ
    コンピュータリンク対応：パナソニック電工株式会社FPシリーズ/三菱電機株式会社 A・Q・FXシリーズ/オムロン株式会社Cシリーズ、CVシリーズ、CS1シリーズ/Allen-BradllySLC500シリーズ
    機能仕様 : 外部入出力 : パラレル入力＝13点 出力＝14点 脱着ネジ締め端子台
    入力＝スタート、品種切り替え、カメラ表示切り替え、テンプレート再登録
    出力＝レディ/エラー/フラッシュ/判定出力データ
    機能仕様 : 外部入出力 : イーサネット（1ch）イーサネット＝1ch 出力＝判定出力・データモニタ引用データ（TCP/IP）
    設定データ・画像バックアップ/リストア、設定データのドキュメント化（AXTOOL）
    機能仕様 : 外部入出力 : CFカード（1スロット）コンパクトフラッシュ＝1スロット 出力＝判定出力・データモニタ引用データ（テキストファイル）
    設定データ・画像バックアップ/リストア、画面のハードコピー
    機能仕様 : その他 : 表示機能透過メニュー 出力状態モニタ 参照座標表示（数値演算へ引用可能）
    設定色の数値設定と中央色表示 NG発生チェッカの色変更表示
    機能仕様 : その他 : 一斉移動位置・回転補正グループ毎にチェッカの一斉移動が可能
    機能仕様 : その他 : 画像保存最大16画像/カメラ
    毎回/判定結果による保存可能
    保存画像でテスト実行可能
    保存日時の表示
    最新画像保存の表示保持機能
    機能仕様 : その他 : セッティングヘルプホワイトバランス設定 焦点合わせ/絞り調整（濃淡処理選択時のみ）
    パラレルモニタ
    機能仕様 : その他 : カレンダ保存画像にカレンダ情報付加
    機能仕様 : その他 : パスワード設定モード移行時のパスワード機能

    機能仕様

    項目内容
    CPU32ビット RISC CPU
    モニタ表示VGA フルカラー/濃淡画像/2値化画像/抽出色＋輝度画像 スルー/
    メモリ＋情報表示領域
    2画面圧縮表示
    カメラ接続台数2台
    カメラ1台接続時は、濃淡処理/微分処理/色抽出処理から2処理を選択可能
    カメラ2台接続時は、カメラ毎に濃淡処理/微分処理/色抽出処理を選択可能
    処理方法濃淡処理：8ビット 256階調（2値化処理可能 8グループ/品種）
    微分処理：8ビット 256階調（2値化処理可能 8グループ/品種）
    色抽出処理：最大8色同時抽出/カメラ
    品種数16品種
    数値演算最大99個/品種
    四則演算/√/アークタンジェント/2点間距離/括弧/Sin/Cos/差の絶対値
    各検査機能の出力を引用可能
    前回データ参照
    判定出力最大99個/品種 NOT/AND/OR/XOR/括弧 画像保存条件設定/総合判定条件設定/出力設定
    換算データ最大4個/環境 数値演算へ引用可能 コメント入力可能
    マーカ最大8個/品種 RUN中画面にて図形表示（矩形/円・楕円/直線）
