ER-XC02｜パルスAC方式　エリアイオナイザ　ER-X

ダウンロード

ヘルプ

よくある質問  >

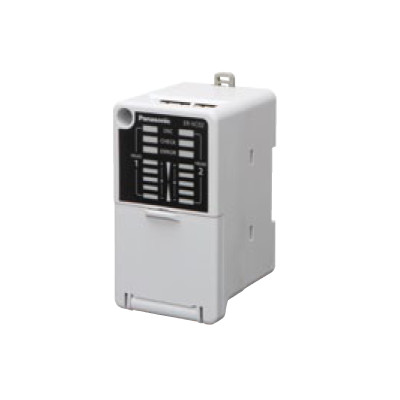

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

ER-XC02

型番

ER-XC02

商品

パルスAC方式　エリアイオナイザ

詳細

コントローラ

商品名

 パルスAC方式　エリアイオナイザ　ER-X

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番ER-XC02
型番ER-XC02
適合規制および認証CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)、TÜV SÜD認証(米国・カナダ)
使用周囲温度0～＋50℃(但し、結露しないこと)、保存時：－10～＋65℃
使用周囲湿度35～65%RH、保存時：35～85%RH
耐振動耐久10～150Hz　複振幅0.75mm(最大加速度50m/s2)　XYZ各方向2時間
耐衝撃耐久100m/s2(約10G)　XYZ各方向3回
ケースアース方式フローティング
材質ケース：ABS
質量本体質量：約130g
ヘッド接続台数最大2台
電源電圧24V DC±10％
消費電流ヘッド1台接続時：450mA以下、ヘッド2台接続時：800mA以下
表示灯ヘッド1、ヘッド2の状態を表示
表示灯:放電(DSC)緑色LED(放電時に点灯)
表示灯:チェック(CHECK)緑色LED(放電時に点灯)
表示灯:エラー(ERROR)赤色LED(異常放電を検知したときに点灯)
表示灯:レベルメータ緑色LED(５段階。帯電量またはイオン発生量に合わせて点灯、スイッチにて切り換え)
出力[アラーム(ALARM)　エラー(ERROR)　コモン(COM)]フォトモスリレー出力
• 最大負荷電流：100mA
• 印加電圧：30V DC以下(出力-出力コモン間)
• 残留電圧：1.5V以下(負荷電流100mAにて)
出力[アラーム(ALARM)　エラー(ERROR)　コモン(COM)]:出力動作アラーム(ALARM)：放電針の汚れ、磨耗を検知したときにON、正常時OFF
エラー(ERROR)：異常放電を検知したときにOFF、正常時ON
出力[アラーム(ALARM)　エラー(ERROR)　コモン(COM)]:短絡保護装備(自動復帰式)
放電制御入力(DSC OFF)放電許可：開放、放電停止：24Vまたは0V短絡時
耐電圧AC1,000V 1分間　充電部一括・ケース間
絶縁抵抗DC250Vメガにて20MΩ以上　充電部一括・ケース間
付属品電源・入出力接続用コネクタ：1セット(ハウジング5557-10R、ターミナル5556TL［日本モレックス製］)
アース線(約3.7m)：1本
