MZM100ST2-1P2P-A｜非接触式電磁ロック付セーフティドアスイッチ MZM100(終了品)

ダウンロード

ヘルプ

よくある質問  >

受注終了

終了時期

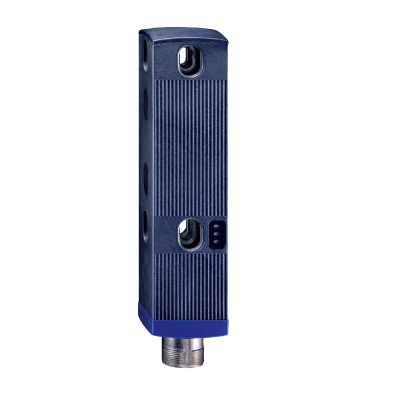

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    MZM100ST2-1P2P-A

    型番

    MZM100ST2-1P2P-A

    商品

    非接触式電磁ロック付セーフティドアスイッチ

    詳細

    マグネットロックタイプ

    商品名

    		 非接触式電磁ロック付セーフティドアスイッチ MZM100(終了品)
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番MZM100ST2-1P2P-A
    型番MZM100ST2-1P2P-A
    適合規格EN ISO 13849-1(カテゴリ4、PLe)、IEC 61508(SIL3)、IEC 60947-5-3(PDF-M)、EN 60947-5-1
    定格動作電圧(Ue)24V DC+10-15%(PELV)
    定格動作電流(Ie)1A
    消費電流(Io)600mA以下(安全出力負荷を含む)
    ヒューズ定格内部短絡保護装備
    安全出力(Y1、Y2)PNPトランジスタ・オープンコレクタ2出力
    ・定格動作電圧(Ue1)：24V DC+10 -15%
    ・最大負荷電流(Ie1)：250mA
    ・残留電圧：1V未満
    ・漏れ電流(Ir)：0.5mA以下
    ・使用カテゴリ：DC-13
    安全出力(Y1、Y2):動作モード(出力動作)ロック時：扉"閉"時ON
    ロック解除時：OFF
    安全出力(Y1、Y2):保護回路(短絡保護)装備
    応答時間100ms未満
    スイッチング周波数1Hz
    リスク持続時間150ms未満
    診断出力(OUT)PNPトランジスタ・オープンコレクタ
    ・定格動作電圧(Ue2)：定格動作電圧(Ue)-4V～定格動作電圧(Ue)
    ・最大負荷電流(Ie2)：50mA
    ・使用カテゴリ：DC-13
    診断出力(OUT):動作モード(出力動作)扉"閉"時：ON
    扉"開"時：OFF
    診断出力(OUT):保護回路(短絡保護)装備
    安全入力(X1、X2)-3～+5Vまたは開放時：安全出力OFF固定
    +15～+30V時：安全出力動作(24V DC印加時、流入電流4mA以上)
    ソレノイド入力(IN)-3～+5Vまたは開放時：ロック解除
    +15～+30V時：ロック(扉"閉"時)
    ・最大流入電流20mA
    ・24V DC印加時、流入電流10mA
    ・100%ED(磁気)
    表示灯:電源(Power)緑色LED(通電時点灯)
    表示灯:異常(Fault)赤色LED(異常時点灯または点滅)
    表示灯:状態(Lock/Unlocked)黄色LED(扉"閉"かつロック時点灯、扉"閉"かつロック解除時点滅、扉"開"時消灯)
    アクチュエータ保持力0N
    ロック時引き剥がし強度(F)500N
    機械的寿命100万回以上(扉の質量5kg以下、アクチュエータスピード0.5m/s以下)
    定格絶縁電圧(Ui)32V DC
    定格衝撃耐電圧(Uimp)800V
    絶縁構造II、回(2重絶縁)
    汚染度/過電圧カテゴリ3/III
    耐環境性:保護構造IP65/67
    耐環境性:使用周囲温度-25～+55℃(但し、結露および氷結しないこと)、保存時：-25～+85℃
    耐環境性:使用周囲湿度30～95%RH
    耐環境性:耐振動耐久10～150Hz 複振幅0.35mmまたは最大加速度49m/s2(約5G)
    耐環境性:耐衝撃耐久300m/s2(約30G) 衝撃作用時間11ms
    接続方式MZM100ST2-□：M12x1コネクタ
    最大ケーブル長最大200mまで可能
    (注)：ケーブル長やケーブルの導体断面積によって電圧降下の影響がありますのでご注意ください。
    直列接続台数最大31台
    ケース材質自己消火性グラスファイバ強化熱可塑性樹脂
    PFHDPFH=3.5x10-9/h
    使命時間20年
    質量本体質量：約650g
    梱包質量：約700g
    付属品平座金：2枚
    防塵キャップ：6個
