CSS-12-34-V-D-M-ST｜パルスエコー方式セーフティ磁気スイッチ CSS34(終了品)

ダウンロード

ヘルプ

よくある質問  >

受注終了

終了時期

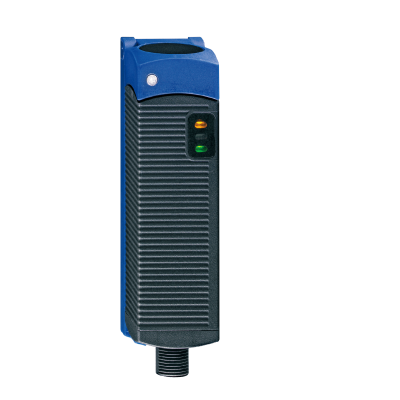

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    CSS-12-34-V-D-M-ST

    型番

    CSS-12-34-V-D-M-ST

    商品

    パルスエコー方式セーフティ磁気スイッチ

    詳細

    ヘッドONタイプ

    商品名

    		 パルスエコー方式セーフティ磁気スイッチ CSS34(終了品)
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番CSS-12-34-V-D-M-ST
    型番CSS-12-34-V-D-M-ST
    適合規格EN ISO 13849-1(カテゴリ4、PLe)、IEC 61508(SIL3)、IEC 60947-5-3(PDF-M)
    動作距離定格動作距離(Sn)：12mm
    安定動作距離(Sao)：10mm
    安定復帰距離(Sar) ：15mm
    応差(ヒステリシス)1.5mm以下
    繰り返し精度（R）0.5mm未満
    定格動作電圧(Ue)24V DC+10-15%(PELV)
    定格動作電流(Ie)0.6A
    消費電流(Io)0.1A以下
    安全出力(Y1、Y2)PNPトランジスタ・オープンコレクタ2出力
    ・定格動作電圧(Ue1)：24V DC+10-15%
    ・最大負荷電流(Ie1)：250mA(使用周囲温度に依存)
    ・残留電圧：1V未満
    ・漏れ電流(Ir)：0.5mA以下
    ・使用カテゴリ：DC-12、DC-13
    安全出力(Y1、Y2):動作モード(出力動作)接近時ON、離れてOFF
    安全出力(Y1、Y2):保護回路(短絡保護)装備
    応答時間30ms未満
    スイッチング周波数3Hz
    リスク持続時間60ms未満
    診断出力(OUT)PNPトランジスタ・オープンコレクタ
    ・定格動作電圧(Ue2)：定格動作電圧(Ue)-5V～定格動作電圧(Ue)
    ・残留電圧：5V未満
    ・最大負荷電流(Ie2)：50mA
    ・使用カテゴリ：DC-12、DC-13
    診断出力(OUT):動作モード(出力動作)接近時ON、不安定領域での動作時ON/OFF(2Hz周期)、離れてOFF
    診断出力(OUT):保護回路(短絡保護)装備
    表示灯:電源(Power)緑色LED(通電時点灯)
    表示灯:異常(Fault)赤色LED(異常時点灯または点滅)
    表示灯:状態黄色LED(接近時点灯、不安定領域での動作時点滅、離れて消灯)
    定格絶縁電圧(Ui)32V DC
    定格衝撃耐電圧(Uimp)800V
    絶縁構造II
    汚染度/過電圧カテゴリ3/III
    耐環境性:保護構造IP65、IP67(IEC/EN 60529)
    耐環境性:使用周囲温度使用時：-25～+70℃ [最大負荷電流(Ie1)0.1A以下の時]
    -25～+65℃ [最大負荷電流(Ie1)0.25A以下の時]
    保存時： -25～+85℃
    耐環境性:使用周囲湿度IEC 60947-5-3に準拠
    耐環境性:耐振動耐久10～55Hz 複振幅1mm
    耐環境性:耐衝撃耐久300m/s2(約30G) 衝撃作用時間11ms
    接続方式M12(8芯)コネクタ接続
    最大ケーブル長最大200mまで可能
    (注)：ケーブルの長さや導体断面積によって電圧降下の影響がありますのでご注意ください。
    接続ケーブル0.5～1.5mm2
    直列接続台数最大31台
    使命時間20年
    イミュニティ(電磁耐性)EN 61000-6-2に準拠
    エミッション(電磁放射)クラスA
    PFHDPFH=3.6x10-9/h(SIL3)
    質量本体質量：約120g(取付具含む)
    梱包質量：約170g
    付属品HALTERKPLCSS_CST34(スイッチ取付具)：1個
    圧入ピン：2本(予備を含む)
