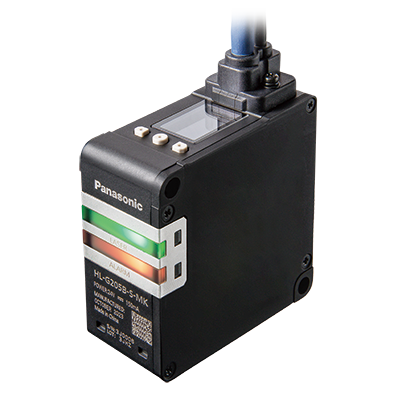

HL-G225B-S-MK｜ネットワーク機能一体型 レーザ変位センサ HL-G2

ダウンロード

ヘルプ

よくある質問  >

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    HL-G225B-S-MK

    型番

    HL-G225B-S-MK

    商品名

    		 ネットワーク機能一体型 レーザ変位センサ HL-G2

    お問い合わせ

    ※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

    スペック詳細

    商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
    項目内容
    品番HL-G225B-S-MK
    型番HL-G225B-S-MK
    適合規制および認証CEマーキング（EMC指令、RoHS指令）、UKCAマーキング（EMC規則、RoHS規則）、 FDA規則、TÜV SÜD認証（米国・カナダ）、韓国KCマーク
    測定中心距離250mm
    測定範囲±150mm
    ビーム径X軸：約300μm
    Y軸：約8,000μm
    (注) : 中心光強度の&1/e2（約13.5%）で定義されています。定義域外にも漏れ光があり、検出ポイントの周囲が検出ポイントに比べて反射率が高い場合は、その影響を受ける場合があります。
    分解能15μm
    直線性 : 範囲限定±0.15%F.S. （200mm～300mm）
    直線性 : 上記以外±0.25%F.S.
    温度特性0.03％F.S./℃
    測定方法拡散反射
    光源赤色半導体レーザ クラス2［IEC / EN / JIS / GB / KS / FDA（注）］
    最大出力：1mW、発光ピーク波長：655nm
    (注) : FDA規則のLaser Notice No.56規定に従い、IEC 60825-1 Ed.3への準拠を除き、 FDA規則（FDA 21 CFR 1040.10および1040.11）に準拠しています。
    受光素子CMOSイメージセンサ
    電源電圧24V DC±10% リップル0.5V（P-P）を含む、電流容量が500mA以上の電源ユニット
    消費電流150mA以下
    (注) : 本体のみの消費電流です。外部入力電流は含みません。
    サンプリング周期100μs、200μs、500μs、1ms、2ms
    通信インタフェース : Ethernet・Auto Negotiation 10M/100Mbps（Half Duplex / Full Duplex）のみ対応。 Auto Negotiation 非対応機器と接続した場合、通信が不安定になる可能性があります。
    ・IEEE802.3u、10BASE-T/100BASE-TX RJ45
    ・対応プロトコル：EtherNet/IP、Modbus TCP、SLMP(注)
    (注) : SLMPクライアント機能は、4Eフレームに対応しています。（サーバ機能は、3E/4Eフレームに対応）
    通信インタフェース : RS-485・通信速度：9,600bps / 19,200bps / 38,400bps / 115,200bps / 230,400bps
    ・対応プロトコル：Modbus RTU
    ・最大連結台数：16台
    外部入力 : 入力1 (IN1)・トリガ入力
    ・入力条件は制御出力のNPN/PNP設定に連動
    〈NPN出力選択時〉
    ・流出電流：約1.5mA
    ・入力条件
    無効：3V～26.4V DCまたは解放
    有効：0V～1.5V DC
    〈PNP出力選択時〉
    ・流入電流：約2.5mA
    ・入力条件
    無効：0V～11V DCまたは解放
    有効：19V～26.4V DC
    表示灯 : レーザ放射緑色LED（レーザ放射中に点灯）
    表示灯 : アラーム橙色LED（光量不足または受光量過多、外乱光過多により測定不能時に点灯）
    本体表示部0.9インチ有機EL 測定値：符号＋5桁（小数点以下最大4桁）
    汚損度2
    使用標高2,000ｍ以下
    （注）：標高0mの大気圧以上に加圧した環境で使用または保存をしないでください。
    アース方式コンデンサアース
    耐環境性 : 保護構造IP67（IEC）
    耐環境性 : 使用周囲温度ー10～＋45℃（但し、氷結しないこと）、保存時：ー20～＋60℃（但し、氷結しないこと）
    耐環境性 : 使用周囲湿度35～85%RH（但し、結露しないこと）、保存時：35～85%（但し、結露しないこと）
    耐環境性 : 使用周囲照度白熱ランプ：受光面照度3,000ℓx以下
    耐環境性 : 絶縁抵抗DC500Vメガにて20MΩ以上
    耐環境性 : 耐電圧AC1,000V 1分間 全端子一括・ケース間
    耐環境性 : 耐振動耐久10～55Hz（周期1分） 複振幅1.5mm XYZ各方向2時間
    耐環境性 : 耐衝撃500m/s2（約50G） XYZ各方向3回
    材質本体ケース：アルミダイカスト、前面カバー：ガラス、ケーブル：PVC
    質量本体質量：約150g、梱包質量：約200g
    備考特に指定のない場合、下記測定条件で測定した代表値です。すべての対象物に対して性能を保証するものではありません。
    電源電圧：24V DC、周囲温度：20℃、サンプリング周期：1ms、平均回数：512回、測定中心距離、対象物体：可視光遮蔽性セラミック。
