ANR5241｜マイクロレーザセンサ LM10 (終了品)

ダウンロード

ヘルプ

よくある質問  >

受注終了

終了時期

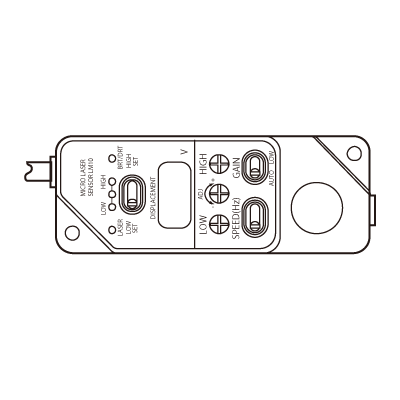

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    ANR5241

    型番

    ANR5241

    商品

    マイクロレーザーセンサ

    詳細

    コントローラ

    商品名

    		 マイクロレーザセンサ LM10 (終了品)
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番ANR5241
    型番ANR5241
    比較出力タイプダブルコンパレータ
    アナログ出力4～20mA/F.S.（最大250Ω）
    出力インピーダンス-
    0点調整範囲±10% of F.S.
    温度ドリフト（センサ・コントローラセット使用）±（0.04% of F.S.）/℃以内
    応答周波数（-3dB）、応答時間（10～90%）1kHz 0.4ms/100Hz 4ms/10Hz 40ms （スイッチ切り換え）
    比較出力NPNオープンコレクタ3点（100mA 30V DC以下、残留電圧1.5V以下）
    （注）：PNP出力タイプも用意しています。
    比較出力 : 応差0.15% of F.S.以下
    アラーム出力NPNオープンコレクタ1点（100mA 30V DC以下、残留電圧1.5V以下）
    （注）：PNP出力タイプも用意しています。
    光量モニタ出力±5V
    比較タイミング入力無電圧入力（接地時、比較出力禁止）
    変位表示センサ：測定範囲表示LED（RANGE）
    コントローラ：液晶3桁電圧表示
    ゲイン切り換えAUTO/LOW（スイッチ切り換え）
    相互干渉防止2セット間で可能
    （注）：このモードで使用時は、リニアリティ特性、分解能、応答性が悪化する可能性があります。
    操作電圧範囲12～24V DC＋10/－15% リップル0.5V（P‐P）を含む
    消費電流（センサ・コントローラセット使用時）250mA以下（12V DC入力時）、125mA以下（24V DC入力時）
    質量（ケーブル含む）本体質量：約180g
    絶縁抵抗（初期）DC外部入力とセンサ金属部間（コネクタ金属部は除く）にて20MΩ以上（DC500Vメガ）
    耐電圧（初期）DC外部入力とセンサ金属部間（コネクタ金属部は除く）にてAC500V 1分間
    耐久振動（ネジ締め取り付け）10～55Hz（周期1分間） 複振幅0.75mm XYZ各方向2時間
    耐久衝撃（ネジ締め取り付け）20G以上 XYZ各方向3回
    使用周囲温度0～＋50℃
    保存周囲温度－20～＋70℃
    使用周囲湿度35～85%RH（但し、結露なきこと）
